U ovom praktičnom vodiču naučit ćemo korak po korak kako jednostavno i sigurno instalirati električni prekidač.

Prekidač je ključna komponenta u svakoj električnoj instalaciji jer nam omogućuje uključivanje ili isključivanje struje koja napaja različite uređaje i aparate u našem domu ili uredu. Ugradnja prekidača vlastitim rukama može nam uštedjeti novac i istovremeno nam pruža zadovoljstvo obavljanja korisnog zadatka sami.

Uvijek se pobrinimo da slijedimo sigurnosne propise i isključimo struju prije početka rada.

Saznaj što ti je potrebno i koje korake trebaš slijediti u nastavku, a ako nemaš potreban materijal, pogledaj našu električarsku sekciju:

Što je i kako funkcionira prekidač?

Prekidač je električni uređaj koji se koristi za otvaranje ili zatvaranje električnog kruga, što omogućuje kontrolu protoka električne struje u krugu. Njegova glavna funkcija je prekinuti ili omogućiti prolazak električne struje prema uređaju ili sustavu, poput svjetiljke, kućanskog aparata ili bilo kojeg drugog uređaja koji radi na struju.

Postoji nekoliko vrsta prekidača, ali osnovni prekidač sastoji se od dvije glavne komponente: kontakata i mehanizma za upravljanje.

Kontakti su vodljivi dijelovi koji se mogu otvoriti ili zatvoriti pomoću mehanizma za upravljanje. Kada su kontakti zatvoreni, uspostavlja se električna veza i struja može teći kroz krug. Kada su kontakti otvoreni, veza se prekida i struja prestaje teći.

Mehanizam za upravljanje može varirati ovisno o vrsti prekidača. Najčešći prekidači su prekidači s polugom, koji imaju polugu koju je moguće pomicati iz jednog položaja u drugi kako bi se kontakti otvorili ili zatvorili.

Ostale vrste uključuju tipkala, koja se pritiskaju kako bi se kontakti privremeno zatvorili, i prekidače s ključem, koji zahtijevaju ključ za uključivanje ili isključivanje strujnog kruga.

Koje vrste prekidača postoje?

Kako bismo mogli instalirati prekidač u bilo kojoj vrsti instalacije, trebamo znati da postoji širok izbor prekidača, koji nisu samo osnovni za paljenje svjetala u domu, već na tržištu postoje i s različitim funkcijama i namjenama. Detaljno ih opisujemo u nastavku:

• Jednostruki ili unipolarni prekidač: Kontrolira jednu lampu s jednog mjesta.

• Dvostruki ili bipolarni prekidač: Omogućuje upravljanje s dvije rasvjetne točke s jednog prekidača, neovisno jedna o drugoj.

• Preklopni prekidač: Koristi se za paljenje i gašenje svjetla s dva različita mjesta.

• Dvostruki preklopni prekidač: Slično preklopnom prekidaču, ali s dva prekidača u istom mehanizmu.

• Križni prekidač: Idealan za upravljanje jednom lampom s tri prekidača na različitim mjestima.

Zbog toga, ovisno o prekidaču koji ćemo instalirati, trebamo uzeti u obzir njegove posebnosti i sukladno tome izvršiti instalaciju na odgovarajući način.

Što će nam trebati za ugradnju prekidača?

Prije nego što započnemo s instalacijom, pobrinimo se da imamo sav potreban materijal, jer će biti ključno imati sve od početka, kako bismo prekidač instalirali bez odgađanja.

Za ovaj zadatak trebat ćemo sljedeći materijal:

• Električni prekidač (preklopni, tipkalo ili dimmer, ovisno o našim potrebama).

• Okviri za prekidač

• Električarski odvijač

• 4 vijka i 4 tiple

• Bušilica

• Čekić s gumenim vrhom

• Skidač izolacije

Treba imati na umu da su ovi materijali informativni i ovise o svakoj instalaciji te su namijenjeni za jedan prekidač, tako da ako želimo postaviti više prekidača, morat ćemo koristiti više materijala prema potrebi ili prema uputama proizvođača.

Koraci za ugradnju prekidača

Korak 1: Sigurno isključite struju

Prije nego što započnete bilo koji električni posao poput ugradnje prekidača, vaša sigurnost je najvažnija, zato trebate isključiti struju općenito u kući ili barem u određenom dijelu gdje ćete raditi, ovisno o električnoj instalaciji koju imate.

Koraci za isključivanje struje:

1. Pronađi glavni prekidač u razvodnoj kutiji.

2. Isključi struju koja napaja područje na kojem ćeš raditi.

3. Upotrijebi ispitivač napona kako bi provjerio da nema struje u žicama.

Korak 2: Pažljivo demontirajte stari prekidač

Nakon što ste se uvjerili da nema struje, nastavite s uklanjanjem starog prekidača, tako da možete raditi potpuno sigurno, jer ne postoji nikakav električni rizik za ljudsko tijelo.

U svakom slučaju, bit će zanimljivo slijediti ove korake:

1. Ukloni poklopac prekidača.

2. Odvij vijke koji drže prekidač za razvodnu kutiju.

3. Pažljivo izvadi stari prekidač.

4. Odspoji žice koje su spojene na prekidač.

Korak 3: Pripremite novi prekidač

Prije povezivanja novog prekidača, proučite upute za uporabu, jer svaki proizvođač proizvodi i ugrađuje prekidače na specifičan način, čime ćemo izbjeći pogreške koje kasnije mogu uzrokovati kvarove ili kratke spojeve.

• Pobrinite se da razumijete raspored žica i potrebne priključke.

• Provjerite je li potrebno oguliti krajeve žica kako biste ih spojili na terminale.

Korak 4: Izvršite povezivanje žica

S pripremom završenom, nastavite spojiti žice na novi prekidač prema potrebi, budući da, kao što smo ranije spomenuli, svaki proizvođač ima svoje posebnosti.

• Slijedi upute iz priručnika za svaku vrstu priključka.

• Koristi kliješta kako bi pravilno pričvrstio žice na terminale.

• Pobrini se da su spojevi sigurni i dobro izolirani izolacijskom trakom.

Korak 5: Postavljanje novog prekidača

Nakon što su žice ispravno spojene, postavite novi prekidač u razvodnu kutiju:

1. Poravnajte vijke prekidača s rupama na kutiji.

2. Zategnite vijke kako biste čvrsto i stabilno učvrstili prekidač.

Korak 6: Testirajte novi prekidač

Kako biste bili sigurni da je instalacija uspješno izvedena, prije postavljanja ukrasnih maski i završetka posla, ključno je provjeriti radi li novi prekidač ispravno, zbog čega trebate:

1. Ponovno uključite električnu struju na razvodnoj ploči.

2. Isprobajte prekidač nekoliko puta kako biste provjerili pali li i gasi li svjetlo kako treba.

3. A ako nešto ne radi, ponovno isključite struju i provjerite spojeve.

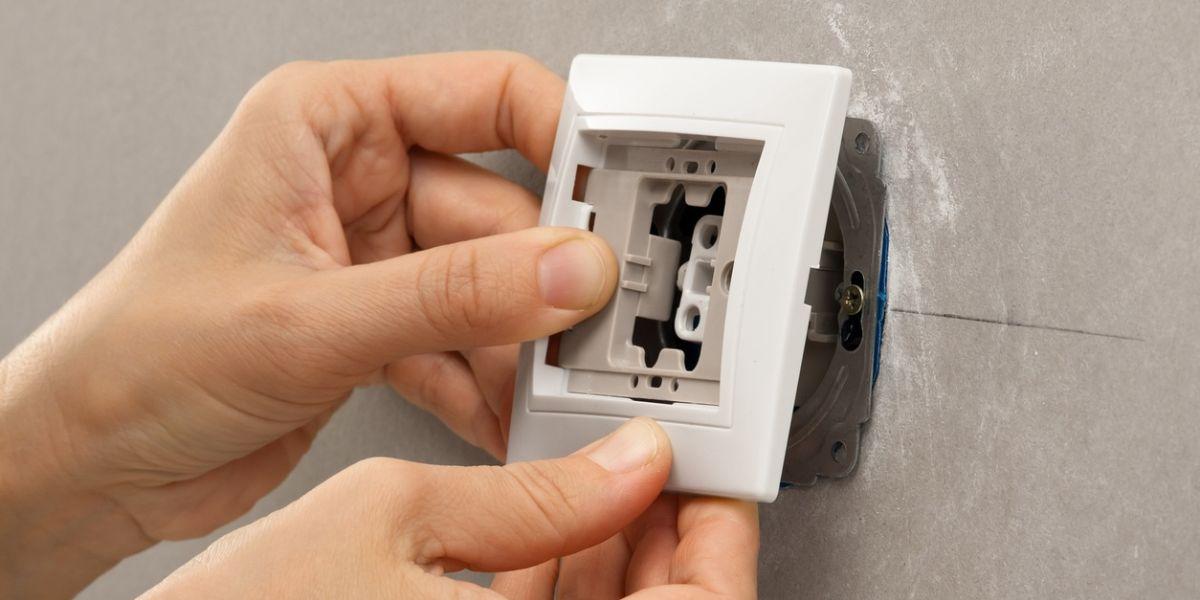

Korak 7: Postavljanje poklopca prekidača

U ovom koraku, nakon što smo provjerili ispravan rad, nastavit ćemo s postavljanjem ukrasnih maski, čime ćemo završiti instalaciju prekidača.

Za postavljanje ukrasnih maski, trebamo:

1. Poravnaj poklopac s prekidačem i spojnom kutijom.

2. Upotrijebi originalne vijke kako bi sigurno pričvrstio poklopac.

Korak 8: Sigurnost prije svega

Nakon dovršetka instalacije, pobrini se da održavaš visoke sigurnosne standarde:

1. Izbjegavaj ostavljanje labavih ili izloženih žica u razvodnoj kutiji.

2. Provjeri jesu li sve veze dobro izolirane izolir trakom.

3. Uvijek se pridržavaj sigurnosnih propisa i slijedi preporuke proizvođača.

Sigurnosni savjeti za ugradnju prekidača

Kako se uvjeriti da je električna struja isključena

Kako bismo bili sigurni da je električna struja potpuno isključena i da nećemo imati nikakvih neugodnih iznenađenja, trebamo otići do električnog ormarića, gdje ćemo isključiti različite osigurače koji bi nam mogli uzrokovati probleme u instalaciji.

Kako izbjeći električne nesreće

Kako biste izbjegli električne nesreće na bilo kojem mjestu, preporučuje se korištenje multimetra za provjeru postoji li električna struja u prekidaču, utičnici ili bilo kojem drugom električnom elementu, čime ćete izbjeći nezgode koje mogu uzrokovati veće probleme.

Kako se postavljaju žice u prekidač

Kako bi bio siguran da ne činiš nikakve pogreške prilikom instalacije prekidača, trebaš obratiti pažnju i na upute samog proizvođača, kao i na sam prekidač, gdje će točno biti naznačeno gdje se spaja svaki od kablova, čime ćeš izbjeći bilo kakve probleme.
