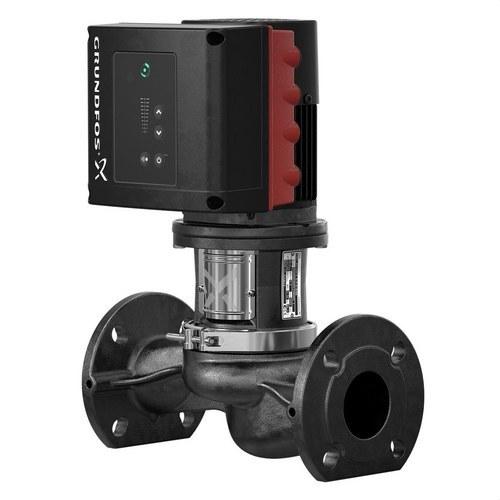

Inline pumpa TPE2 40-180 N-A-F-A-BQQE-FYC

Grundfos TPE2 40-180 N-A-F-A-BQQE-FYC linijska pumpa je napredno rješenje posebno dizajnirano za primjene klimatizacije i ventilacije u komercijalnim zgradama. Ova jednostupanjska pumpa ima zatvoreni spojni dizajn, s usisnim i tlačnim priključcima istog promjera, što olakšava integraciju u cjevovodne sustave bez potrebe za složenim prilagodbama. Zahvaljujući gornjem izvlakaču, glava motora, rotor i glava pumpe mogu se demontirati bez odspajanja cijevi, što znatno pojednostavljuje održavanje i smanjuje vrijeme zastoja sustava.

Motor pumpe je sinkroni motor s permanentnim magnetima hlađen ventilatorom, koji zadovoljava IE5 standard energetske učinkovitosti prema IEC 60034-30-2, najvišu klasu učinkovitosti trenutno dostupnu za električne motore. To rezultira manjom potrošnjom energije, što značajno smanjuje operativne troškove tijekom životnog vijeka pumpe. Osim toga, integrirani frekventni pretvarač omogućuje preciznu kontrolu brzine motora, optimizirajući rad pumpe prema potrebama sustava, s radnom brzinom između 4350 i 5900 o/min.

Hidrauličko tijelo izrađeno je od izdržljivog lijeva (EN-GJL-250), dok je rotor izrađen od kompozitnog materijala (PES+30% GF), što jamči dugotrajnost i otpornost u zahtjevnim okruženjima. Pumpa je dizajnirana za rad s tekućinama u rasponu temperatura od -25°C do 120°C, što je čini svestranim izborom za razne primjene. Njena sposobnost podnošenja radnog tlaka do 10 bara osigurava pouzdan rad čak i u najzahtjevnijim uvjetima.

S nazivnim protokom od 18 m³/h i nazivnom visinom od 11,5 m, ova pumpa može osigurati stalan i učinkovit protok u sustavima klimatizacije, jamčeći udobnost i energetsku učinkovitost u svakom trenutku. Priključak cijevi izvodi se pomoću DIN prirubnica, s veličinom priključka DN 40, što osigurava čvrstu i sigurnu instalaciju.

Tehničke specifikacije:

• Nominalni protok: 18 m³/h
• Nominalna visina: 11,5 m
• Predodređena brzina: 4350 o/min
• Promjer rotora: 74 mm
• Maksimalni radni tlak: 10 bar
• Raspon temperature tekućine: -25°C do 120°C
• Priključak: DIN prirubnice PN 6/10 (DN 40)
• Materijal tijela: Lijevano željezo (EN-GJL-250)
• Rotor: Kompozit (PES+30% GF)
• Neto masa: 24,9 kg
• Duljina od priključka do priključka: 250 mm
• Nominalni tlak na maksimalnoj temperaturi: 10 bar na 120°C

Električne karakteristike:

• Sinkroni motor s permanentnim magnetima: IE5 (motor visoke energetske učinkovitosti)
• Nominalna snaga: 0,75 kW
• Brzina motora: 480-5900 o/min
• Nominalni napon: 3 x 380-500 V
• Mrežna frekvencija: 50/60 Hz
• Nominalna struja: 1,7-1,6 A
• Učinkovitost motora pri punom opterećenju: 88,1%
• Faktor snage (cos phi): 0,82-0,66
• Stupanj zaštite: IP55
• Klasa izolacije: F

Ključne prednosti:

• Visoka energetska učinkovitost: IE5 motor nudi najveću dostupnu učinkovitost na tržištu, što značajno smanjuje potrošnju energije.
• Jednostavno održavanje: Gornji izvlakač omogućuje pristup glavnim komponentama bez odspajanja cijevi, čime se smanjuje vrijeme i trošak održavanja.
• Precizna kontrola: Integrirani frekventni pretvarač prilagođava brzinu pumpe prema zahtjevima sustava, optimizirajući rad i učinkovitost.

Grundfos TPE2 40-180 N-A-F-A-BQQE-FYC linijska pumpa je pouzdano i učinkovito rješenje za sustave klimatizacije u komercijalnim zgradama. Njena robusna konstrukcija, u kombinaciji s motorom visoke učinkovitosti i jednostavnim održavanjem, čini je izvrsnim izborom za projekte koji zahtijevaju visoke performanse uz niske operativne troškove.
