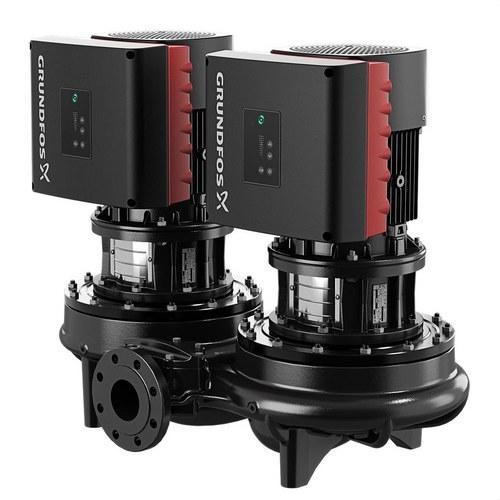

Inline pumpa Grundfos TPED 32-380/2 A-F-A-BQQE-JWB

Grundfos TPED 32-380/2 A-F-A-BQQE-JWB linijska pumpa je napredno rješenje za komercijalne primjene klimatizacije, dizajnirana za pružanje maksimalnih performansi uz visoku energetsku učinkovitost. Ova dvostruka pumpa sa suhim rotorom, opremljena mehaničkim brtvama prema normi EN 12756, osigurava pouzdan i dugotrajan rad u zahtjevnim okruženjima. S motorom klase IE5 i integriranim frekventnim pretvaračem, Grundfos TPED 32-380/2 ističe se učinkovitošću, svestranošću i mogućnošću prilagodbe različitim radnim uvjetima.

Jedna od najvažnijih značajki ove pumpe je multiumpna funkcija između dvije glave, što omogućuje optimiziran i uravnotežen rad u složenim sustavima klimatizacije. Ovaj dizajn je idealan za velike komercijalne zgrade gdje su pouzdanost i kontinuirane performanse ključni.

Tehničke specifikacije:

• Predodređena brzina: 2910 o/min, osigurava konstantne i stabilne performanse.
• Nominalni protok: 18,8 m³/h, pogodno za sustave s velikim volumenom vode.
• Nominalna visina: 26,2 m, s maksimalnom visinom do 380 dm, što osigurava odgovarajući tlak u cijeloj instalaciji.
• Promjer radnog kola: 169 mm, dizajniran za maksimalni protok vode u zahtjevnim primjenama.

Materijali:

Grundfos TPED 32-380/2 pumpa izrađena je od robusnih materijala koji osiguravaju dugovječnost i otpornost u teškim uvjetima. Hidrauličko tijelo i radno kolo izrađeni su od lijevanog željeza, što pruža izvrsnu izdržljivost i otpornost na habanje. Kućište pumpe izrađeno je od lijevanog željeza EN-GJL-250 ASTM klasa 35, a radno kolo od lijevanog željeza EN-GJL-200 ASTM klasa 30, što jamči optimalne performanse i besprijekoran rad.

• Hidrauličko tijelo: Lijevano željezo EN-GJL-250 ASTM klasa 35.
• Radno kolo: Lijevano željezo EN-GJL-200 ASTM klasa 30.

Instalacija:

Ova pumpa je dizajnirana za rad u rasponu ambijentalnih temperatura od -20 °C do 50 °C, što je čini prikladnom za širok spektar primjena i okruženja. Maksimalni radni tlak je 16 bara, što omogućuje korištenje u sustavima visokog tlaka bez kompromisa po pitanju sigurnosti ili performansi. DIN tip priključka i veličina priključka DN 32 olakšavaju instalaciju u komercijalnim sustavima, osiguravajući jednostavnu i učinkovitu integraciju.

• Veličina priključka: DN 32.
• Nominalni tlak priključka: PN 16.
• Duljina od priključka do priključka: 340 mm, omogućuje kompaktnu instalaciju u ograničenim prostorima.
• Veličina prirubnice motora: FF215.

Pumpana tekućina:

Grundfos TPED 32-380/2 je dizajnirana za pumpanje vode u radnom temperaturnom rasponu od -25 °C do 120 °C, sa standardnom gustoćom od 998,2 kg/m³. To je čini svestranim izborom za širok raspon sustava klimatizacije i hlađenja.

• Raspon temperature tekućine: -25 °C do 120 °C.
• Temperatura tijekom rada: 20 °C.

Električni podaci:

Motor Grundfos TPED 32-380/2 je model 100LA, s nominalnom snagom od 3 kW, što omogućuje rukovanje velikim količinama vode uz izvrsnu energetsku učinkovitost. Ovaj motor postiže učinkovitost do 90,7% pri punom opterećenju, u skladu s IE5 klasom učinkovitosti, što je najviša dostupna klasa. Integrirani frekventni pretvarač omogućuje precizno podešavanje radne brzine, osiguravajući optimalan rad pumpe bez obzira na promjene u potražnji.

• Nominalna brzina: 360-4000 o/min, podesiva putem integriranog frekventnog pretvarača.
• IE klasa učinkovitosti: IE5, najviša dostupna energetska učinkovitost.
• Učinkovitost motora pri punom opterećenju: 90,7%.
• Cos phi - faktor snage: 0,91-0,86, što osigurava učinkovitu upotrebu električne energije.
• Stupanj zaštite: IP55, otporno na prašinu i mlazove vode, idealno za industrijska okruženja.
• Klasa izolacije: Klasa F, pogodna za rad u širokom temperaturnom rasponu.

Kontrola i napredne funkcije:

Grundfos TPED 32-380/2 pumpa uključuje standardni HMI200 upravljački panel, koji omogućuje intuitivno i jednostavno upravljanje postavkama pumpe. Također je opremljena naprednim FM300 funkcijskim modulom, koji omogućuje integraciju multiumpnih funkcija i preciznu kontrolu dviju glava pumpe. Ova pumpa ima integrirane frekventne pretvarače, što olakšava upravljanje brzinom i potrošnjom energije, prilagođavajući se operativnim potrebama u stvarnom vremenu.

• Upravljački panel: HMI200 (standard).
• Funkcijski modul: FM300 (napredni).
• Frekventni pretvarač: Integriran, omogućuje preciznu kontrolu brzine.

Ostali detalji:

Neto masa ove pumpe je 109 kg, što je čini robusnim i izdržljivim rješenjem za industrijske i komercijalne primjene. Transportni volumen iznosi 0,683 m³, što olakšava rukovanje i skladištenje tijekom transporta.

• Neto masa: 109 kg.
• Bruto masa: 134 kg.
• Transportni volumen: 0,683 m³.

Zaključno, Grundfos TPED 32-380/2 A-F-A-BQQE-JWB linijska pumpa je idealno rješenje za sustave klimatizacije u velikim komercijalnim zgradama, kombinirajući visoku energetsku učinkovitost, izdržljivost i jednostavnost upravljanja. Njezin napredni dizajn s dvostrukim rotorom i multiumpnim funkcijama jamči pouzdane i optimizirane performanse u svakom okruženju.
