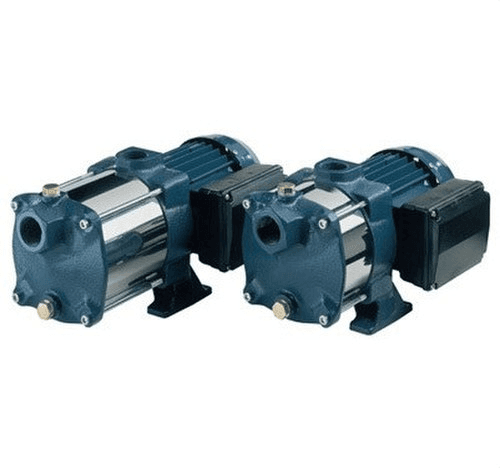

Tlačna grupa Ebara Compact BM/15G Watercontrol

Grupa za povišenje tlaka Ebara COMPACT BM/15G WATERCONTROL, referenca 623GP05110710, automatski je sustav za povišenje tlaka sastavljen od horizontalne višestupanjske centrifugalne elektropumpe snage 1,1 kW / 1,5 KS i elektroničkog tlačnog regulatora WATERCONTROL. Posebno je dizajniran za povećanje tlaka i automatsku opskrbu vodom u obiteljskim kućama, sustavima navodnjavanja, manjim vrtovima i drugim primjenama koje zahtijevaju transport čiste vode kompaktnim, tihim i automatskim uređajem.

Pumpa COMPACT BM/15G nudi performanse do 7,2 m³/h unutar hidrauličke krivulje koju je objavila tvrtka Ebara te pri tom protoku postiže 22 metra manometarske visine. Ima tijelo i nosač od lijevanog željeza, vanjski plašt od nehrđajućeg čelika AISI 304, radna kola i difuzore od tehnopolimera te osovinu od nehrđajućeg čelika AISI 416. Regulator WATERCONTROL automatizira pokretanje i zaustavljanje pri otvaranju ili zatvaranju potrošnih mjesta te štiti pumpu od rada bez vode.

Automatska grupa za povišenje tlaka za kuće i navodnjavanje

Ebara razvija grupe za povišenje tlaka COMPACT za primjene u kojima je potrebno osigurati automatsku opskrbu vodom ili povećati nedovoljan tlak mreže.

Među uobičajenim primjenama nalaze se:

• Povišenje tlaka u obiteljskim kućama.
• Povećanje tlaka u mrežama s nedovoljnim tlakom.
• Distribucija vode iz spremnika.
• Mali sustavi navodnjavanja i prskanja.
• Pranje vozila.
• Prepumpavanje i premještanje čiste vode.
• Integracija u određene industrijske strojeve i opremu.

Konačan odabir treba izvršiti provjerom da se traženi protok i manometarska visina instalacije nalaze unutar radne krivulje pumpe.

Horizontalna višestupanjska centrifugalna pumpa COMPACT BM/15G

Grupa koristi horizontalnu višestupanjsku centrifugalnu elektropumpu. Korištenje više hidrauličkih stupnjeva omogućuje postizanje visokih tlakova uz kompaktan format, što je posebno prikladno za primjene povišenja tlaka.

Ebara dodatno ističe seriju COMPACT zbog male razine buke, jednostavnog korištenja, robusne konstrukcije i lakog transporta.

Snaga 1,1 kW / 1,5 KS

COMPACT BM/15G ima motor s nazivnom snagom od 1,1 kW, što odgovara 1,5 KS.

Motor je asinkroni, 2-polni, s prisilnim hlađenjem i u ovoj izvedbi je predviđen za jednofazno napajanje.

Jednofazno napajanje 230 V

Referenca 623GP05110710 odnosi se na jednofaznu izvedbu 230 V ±10 %, 50 Hz.

Pumpa uključuje:

• Kondenzator: 31,5 µF.
• Napon kondenzatora: 450 V.
• Utrošena struja: približno 7,3 A.
• Termoamperna zaštita s automatskim resetiranjem: integrirana.

Grupa se isporučuje s električnim priključnim kabelom i Schuko utikačem, što pojednostavljuje puštanje u rad kada električna instalacija ispunjava uvjete koje propisuje proizvođač.

Hidrauličke performanse COMPACT BM/15G

Službena Ebara tablica prikazuje promjenu manometarske visine pumpe ovisno o protoku.

• 1,2 m³/h: 59 m v.s.
• 1,8 m³/h: 58 m v.s.
• 2,4 m³/h: 56 m v.s.
• 3,0 m³/h: 54 m v.s.
• 3,6 m³/h: 51,5 m v.s.
• 4,8 m³/h: 44,5 m v.s.
• 6,0 m³/h: 34,5 m v.s.
• 7,2 m³/h: 22 m v.s.

Ove vrijednosti omogućuju dimenzioniranje grupe prema potrebnom istodobnom protoku i tlaku odnosno visini koju instalacija mora savladati.

Do 7,2 m³/h unutar objavljene krivulje

Za COMPACT BM/15G tehnička tablica tvrtke Ebara navodi performanse do protoka od 7,2 m³/h, što odgovara 120 l/min, pri čemu je manometarska visina približno 22 metra.

Maksimalni protok ne treba miješati s preporučenim protokom za svaku instalaciju: odgovarajuća točka mora se odabrati uzimajući u obzir gubitke tlaka, geometrijsku visinu i potrebni preostali tlak na potrošnim mjestima.

Automatska kontrola WATERCONTROL

Ova referenca uključuje elektronički tlačni regulator Ebara WATERCONTROL, zadužen za automatizaciju rada pumpe.

Regulator detektira potrošnju vode i automatski pokreće pumpu pri otvaranju slavine ili ventila. Kada potrošnja prestane, ponovno zaustavlja elektropumpu.

Na taj način korisnik ima osiguranu tlačnu opskrbu vodom bez ručnog uključivanja i isključivanja pumpe.

Zaštita od rada na suho

Jedna od glavnih funkcija WATERCONTROL-a je zaštita pumpe kada nema vode.

Ako uređaj otkrije stanje rada na suho, zaustavlja elektropumpu kako bi se spriječila oštećenja nastala radom bez tekućine potrebne za hlađenje i podmazivanje hidrauličkih komponenti.

Regulator također ima svjetlosne indikatore stanja i tipku za resetiranje.

Početni tlak od 1,5 bar

WATERCONTROL koji koristi Ebara ima početni tlak od 1,5 bar.

Ovaj početni tlak je fiksan kod modela WATERCONTROL i nema regulaciju tlaka uključivanja.

Tu značajku treba uzeti u obzir pri projektiranju instalacije, osobito kada postoji znatna visinska razlika između pumpe i potrošnih mjesta.

WATERCONTROL za pumpe do 1,1 kW

Tehničke specifikacije elektroničkog regulatora WATERCONTROL su:

• Napajanje: 230 V jednofazno ±10 %.
• Frekvencija: 50/60 Hz.
• Maksimalna struja: 10 A.
• Maksimalna snaga pumpe: 1,1 kW.
• Početni tlak: 1,5 bar.
• Maksimalni tlak: 10 bar.
• Maksimalna temperatura: 60 °C za regulator.
• Zaštita: IP65.
• Manometar: uključen.
• Priključak: 1".

Maksimalna dopuštena snaga WATERCONTROL-a odgovara 1,1 kW pumpe COMPACT BM/15G ugrađene u ovu grupu.

Sustav fiksne brzine

COMPACT BM/15G WATERCONTROL je grupa za povišenje tlaka s fiksnom brzinom. WATERCONTROL automatizira pokretanje i zaustavljanje elektropumpe, ali ne djeluje kao frekvencijski pretvarač.

Stoga se raspoloživi tlak tijekom rada mijenja ovisno o protoku prema hidrauličkoj krivulji pumpe.

Maksimalni radni tlak od 10 bar

Pumpa COMPACT dopušta maksimalni radni tlak od 10 bar.

Hidraulička instalacija mora sadržavati potrebne elemente kako bi se osiguralo da se ne prekorače granice propisane za pumpu, regulator i ostale priključene komponente.

Čista voda do 40 °C

Ebara za seriju COMPACT propisuje maksimalnu temperaturu pumpane tekućine od 40 °C.

Grupa je prvenstveno namijenjena za premještanje i povišenje tlaka čiste vode. Ne smije se koristiti za kemijski agresivne tekućine, vode sa čvrstim česticama ili fluide čija svojstva nisu kompatibilna s materijalima pumpe.

Tijelo pumpe od lijevanog željeza

Elektropumpa koristi robusnu konstrukciju s različitim materijalima odabranima prema funkciji pojedine komponente:

• Tijelo pumpe: lijevano željezo.
• Nosač: lijevano željezo.
• Vanjski plašt: nehrđajući čelik AISI 304.
• Radna kola: tehnopolimer.
• Difuzori: tehnopolimer.
• Osovina: nehrđajući čelik AISI 416.
• Mehanička brtva: ugljik / keramika / NBR.

Vanjski plašt od nehrđajućeg čelika AISI 304

Vanjski plašt od nehrđajućeg čelika AISI 304 pruža otpornost i zaštitu hidrauličkom sklopu, u kombinaciji s tijelom i nosačem od lijevanog željeza koji se koriste u seriji COMPACT.

Električna zaštita IP44 pumpe

Motor COMPACT BM/15G ima stupanj zaštite IP44 i električnu izolaciju klase F.

Regulator WATERCONTROL, s druge strane, ima višu zaštitu IP65.

Ove klasifikacije ne uklanjaju potrebu za ugradnjom uređaja na prikladno mjesto, zaštićeno od poplava, smrzavanja i drugih okolišnih uvjeta koji mogu utjecati na njegov rad.

Usisni priključak G 1¼"

Pumpa COMPACT BM/15 ima usisni priključak G 1¼".

Potisni priključak same elektropumpe je G 1", dimenzija kompatibilna s regulatorom WATERCONTROL ugrađenim na izlazu.

• Usis pumpe: G 1¼".
• Potis pumpe: G 1".
• Priključak WATERCONTROL-a: 1".

Pravilno dimenzioniranje usisnog cjevovoda posebno je važno kako bi se izbjegli preveliki gubici tlaka i problemi u radu pumpe.

Kompaktna pumpa s malom razinom buke

Ebara svoje COMPACT grupe opisuje kao uređaje s malom razinom buke, malim dimenzijama i čvrstom konstrukcijom.

Ove karakteristike olakšavaju njihovu uporabu u kućnim instalacijama gdje se grupa mora postaviti u tehničke prostorije, garaže ili druge zone blizu kuće.

Dimenzije elektropumpe BM/15

Jednofazna elektropumpa COMPACT BM/15 koja se koristi kao osnova grupe ima duljinu od približno 438 mm i težinu od približno 15,9 kg, bez regulatora WATERCONTROL-a i drugih elemenata dodanih sklopu.

Ove vrijednosti odnose se isključivo na pumpu i ne smiju se tumačiti kao ukupne dimenzije ili težina kompletne montirane grupe.

Opskrba iz spremnika ili mreže s nedovoljnim tlakom

Ebara predviđa COMPACT grupu za distribuciju vode pod tlakom iz spremnika, kako u instalacijama s određenim uvjetima usisa tako i pod tlakom, te za pojačavanje mreža koje ne osiguravaju dovoljan tlak.

Usisna instalacija mora biti pažljivo projektirana kako bi se izbjegao ulazak zraka, preveliki gubici tlaka ili uvjeti koji mogu uzrokovati kavitaciju.

Minimalna akumulacija

Ova izvedba s WATERCONTROL-om koristi elektronički regulator umjesto hidropneumatskog spremnika velikog kapaciteta. Ebara je klasificira kao rješenje s minimalnom akumulacijom.

To omogućuje kompaktan sklop i pojednostavljuje sustav u odnosu na COMPACT verzije opremljene akumulacijskim spremnicima od 20, 24 ili 50 litara.

Tehničke karakteristike Ebara 623GP05110710

• Marka: Ebara.
• Referenca: 623GP05110710.
• Model: COMPACT BM/15G WATERCONTROL.
• Vrsta: automatska kućna grupa za povišenje tlaka.
• Broj pumpi: 1.
• Vrsta pumpe: horizontalna višestupanjska centrifugalna.
• Regulacija: elektronički tlačni regulator WATERCONTROL.
• Brzina: fiksna.
• Snaga: 1,1 kW.
• Ekvivalentna snaga: 1,5 KS.
• Napajanje: jednofazno 230 V ±10 %.
• Frekvencija: 50 Hz u pumpi.
• Utrošena struja pumpe: 7,3 A.
• Kondenzator: 31,5 µF / 450 V.
• Maksimalni protok prikazan na krivulji: 7,2 m³/h.
• Visina pri 7,2 m³/h: 22 m v.s.
• Visina pri 6 m³/h: 34,5 m v.s.
• Visina pri 4,8 m³/h: 44,5 m v.s.
• Visina pri 3 m³/h: 54 m v.s.
• Visina pri 1,2 m³/h: 59 m v.s.
• Maksimalni radni tlak: 10 bar.
• Maksimalna temperatura tekućine: 40 °C.
• Tijelo pumpe: lijevano željezo.
• Nosač: lijevano željezo.
• Vanjski plašt: nehrđajući čelik AISI 304.
• Radna kola i difuzori: tehnopolimer.
• Osovina: nehrđajući čelik AISI 416.
• Mehanička brtva: ugljik / keramika / NBR.
• Motor: asinkroni, 2-polni.
• Ventilacija: prisilna.
• Izolacija: klasa F.
• Zaštita pumpe: IP44.
• Termoamperna zaštita: integrirana, s automatskim resetiranjem.
• Usisni priključak: G 1¼".
• Potisni priključak pumpe: G 1".
• Težina pumpe: približno 15,9 kg.
• Duljina pumpe: približno 438 mm.

Karakteristike WATERCONTROL regulatora

• Rad: automatsko pokretanje i zaustavljanje prema potražnji.
• Zaštita od nedostatka vode: da.
• Početni tlak: 1,5 bar.
• Regulacija početnog tlaka: ne.
• Maksimalni tlak: 10 bar.
• Napajanje: 230 V jednofazno ±10 %.
• Frekvencija: 50/60 Hz.
• Maksimalna struja: 10 A.
• Maksimalna snaga pumpe: 1,1 kW.
• Maksimalna temperatura: 60 °C.
• Zaštita: IP65.
• Manometar: da.
• Priključak: 1".
• Svjetlosni indikatori rada: da.
• Tipka za resetiranje: da.

Ebara grupa za povišenje tlaka za automatsku opskrbu vodom

Ebara COMPACT BM/15G WATERCONTROL kombinira višestupanjsku pumpu od 1,5 KS s automatskom elektroničkom regulacijom, nudeći kompaktno rješenje za instalacije koje trebaju povećati tlak ili distribuirati vodu iz spremnika.

Njezina hidraulička krivulja omogućuje protok do 7,2 m³/h, dok je konstrukcija s tijelom od lijevanog željeza, AISI 304 plaštem i nehrđajućom osovinom usmjerena na pružanje robusnosti u primjenama s čistom vodom. WATERCONTROL automatizira pokretanje i zaustavljanje, uključuje manometar i štiti od nedostatka vode, pojednostavljujući svakodnevnu uporabu grupe.

Zbog svojih performansi posebno je prikladna za kućno povišenje tlaka, obiteljske kuće, navodnjavanje vrtova i druge primjene opskrbe čistom vodom koje se nalaze unutar njezine krivulje protoka i tlaka.
