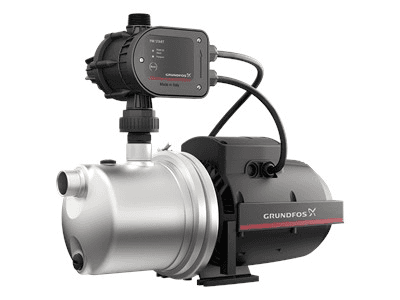

Sustav za povećanje tlaka JP 5-48 PM START

Grundfos JP 5-48 PM START sustav za povećanje tlaka, referenca 93294166, kompaktan je sklop sastavljen od samousisne centrifugalne pumpe Grundfos JP i elektroničkog regulatora tlaka PM1. Dizajniran je za automatizaciju opskrbe i tlačenja vode u kućanstvima, vrtovima i drugim kućnim primjenama, uz nominalni protok od 5 m³/h i nominalnu manometarsku visinu od 45,6 metara.

Regulator PM1 automatski pokreće pumpu kada tlak u instalaciji padne na 1,5 bar i održava uređaj u radu dok god postoji potrošnja vode. Osim toga, uključuje zaštitu od rada na suho, sustav protiv čestog uključivanja i ugrađeni nepovratni ventil, čime osigurava sigurnost i praktičnost instalacije.

Automatski tlačni sklop s Pressmanagerom PM1

Grundfos JP 5-48 PM START pripremljen je za automatski rad prema potrebi za vodom. Pressmanager PM1 nadzire instalaciju i pokreće pumpu kada detektira pad tlaka do postavljene vrijednosti pokretanja od 1,5 bar.

Dok god postoji protok vode, pumpa ostaje u radu. Kada potrošnja prestane, regulator automatski zaustavlja uređaj, čime se izbjegava ručno pokretanje i zaustavljanje od strane korisnika.

Tlak pokretanja ove verzije je fiksan i nije podesiv.

Samousisna pumpa za kuću i vrt

Ugrađena JP pumpa je jednostupanjska samousisna centrifugalna pumpa koja može usisavati vodu smještenu ispod razine same pumpe. Grundfos navodi maksimalnu usisnu visinu do 8 metara, uzimajući u obzir gubitke tlaka u usisnom cjevovodu i temperaturu vode od 20 °C.

Tijekom odzračivanja pumpa može rukovati mješavinom zraka i vode sve dok ne postigne normalne uvjete pumpanja. Ova samousisna sposobnost olakšava njezinu uporabu za kućnu opskrbu, korištenje kišnice, navodnjavanje i povećanje tlaka kada voda dolazi iz spremnika, cisterni ili izvora smještenih na nižoj koti.

Nominalni protok od 5 m³/h i 45,6 metara visine

JP 5-48 PM START nudi nominalni protok od 5 m³/h i nominalnu manometarsku visinu od 45,6 metara. Ove performanse omogućuju primjenu u sustavima koji zahtijevaju opskrbu vodom s visokim tlakom i odgovarajućim protokom za različita mjesta potrošnje.

Maksimalni radni tlak sustava iznosi 6 bar. I usisni i tlačni priključak su s unutarnjim navojem G1, što olakšava integraciju u kućne hidrauličke instalacije.

Zaštita od rada na suho

Regulator PM1 uključuje zaštitu od rada na suho. Ako sustav otkrije da pumpa radi bez vode, automatski zaustavlja uređaj kako bi smanjio rizik od oštećenja uzrokovanih nedostatkom tekućine.

Ova zaštita posebno je korisna u instalacijama napajanima iz spremnika, bunara ili sustava za korištenje kišnice, gdje može doći do prekida opskrbe.

Zaštita protiv čestog uključivanja

Sustav također ima zaštitu protiv čestog uključivanja. Ova funkcija pomaže u otkrivanju prečestih pokretanja i zaustavljanja, koja mogu nastati zbog manjih curenja ili anomalija u instalaciji.

Štiteći uređaj od ponavljajućih ciklusa rada, Pressmanager pomaže smanjiti nepotrebna opterećenja pumpe i olakšava otkrivanje mogućih problema u hidrauličkom krugu.

Ugrađeni nepovratni ventil

PM1 uključuje nepovratni ventil koji sprječava protok vode u suprotnom smjeru kroz regulator. Budući da je integriran u sam sustav, pojednostavljuje montažu i doprinosi održavanju odgovarajućih uvjeta za automatski rad pumpe.

Toplinska zaštita motora

JP pumpa ima ugrađenu toplinsku zaštitu. U slučaju pregrijavanja, sustav zaustavlja motor kako bi ga zaštitio od previsokih temperatura.

Motor je zračno hlađen i opremljen predimenzioniranim, zabrtvljenim i doživotno podmazanim ležajevima, rješenjem koje je razvio Grundfos kako bi se smanjile potrebe za održavanjem tijekom uobičajenog rada.

Robusna konstrukcija od nehrđajućeg čelika

Kućište pumpe izrađeno je od nehrđajućeg čelika EN 1.4301 / AISI 304, materijala prikladnog za otpornost na koroziju u primjenama opskrbe i tlačenja vode.

Radno kolo izrađeno je od kompozitnog materijala PPO ojačanog staklenim vlaknima. Kombinacija materijala otpornih na koroziju doprinosi robusnoj konstrukciji za kućne i vrtne primjene.

Za pumpanje čiste vode

Grundfos JP 5-48 PM START namijenjen je pumpanju vode. Tehnička dokumentacija navodi raspon temperature tekućine od 0 do 40 °C za ovu referencu, kao i temperaturu okoline rada od 0 do 40 °C.

Za ispravan rad mora se koristiti s čistom vodom i unutar granica uporabe koje je odredio Grundfos.

Jednofazno napajanje i priključak spreman za ugradnju

Pumpa radi na jednofaznom napajanju od 220-240 V, 50 Hz. Ima električnu ulaznu snagu P1 od 1390 W i nazivnu snagu P2 od 1 kW, uz nazivnu struju od 6,1 A.

Isporučuje se s električnim kabelom duljine 1,5 metara i Schuko utikačem tipa E/F, što olakšava električno spajanje u kompatibilnim instalacijama. Motor ima stupanj zaštite IP44 i izolacijsku klasu F.

Tehničke karakteristike Grundfos JP 5-48 PM START

• Marka: Grundfos.
• Referenca: 93294166.
• Model: JP 5-48 PM START.
• Tip: sustav za povećanje tlaka sa samousisnom pumpom i elektroničkim regulatorom.
• Tip pumpe: jednostupanjska samousisna centrifugalna.
• Regulator tlaka: Grundfos PM1.
• Nominalni protok: 5 m³/h.
• Nominalna manometarska visina: 45,6 m.
• Tlak pokretanja: 1,5 bar.
• Podesiv tlak pokretanja: ne.
• Maksimalni radni tlak: 6 bar.
• Maksimalna usisna visina: do 8 m.
• Usisni priključak: G1 unutarnji navoj.
• Tlačni priključak: G1 unutarnji navoj.
• Norma priključaka: ISO 228-1.
• Nepovratni ventil: integriran.
• Zaštita od rada na suho: da.
• Zaštita protiv čestog uključivanja: da.
• Toplinska zaštita motora: da.
• Pumpana tekućina: voda.
• Temperatura tekućine: 0 do 40 °C.
• Temperatura okoline: 0 do 40 °C.
• Materijal kućišta pumpe: nehrđajući čelik EN 1.4301 / AISI 304.
• Materijal radnog kola: kompozit PPO-20GF.
• Mehanička brtva: BBVP.
• Napajanje: 1 x 220-240 V, 50 Hz.
• Ulazna snaga P1: 1390 W.
• Nazivna snaga P2: 1 kW.
• Nazivna struja: 6,1 A.
• Početna struja: 28,4 A.
• Nominalna brzina: 2870 o/min.
• Stupanj zaštite pumpe: IP44.
• Izolacijska klasa: F.
• Duljina kabela: 1,5 m.
• Utikač: Schuko tip E/F (CEE 7/7).
• Neto težina: 14,8 kg.
• Certifikati: CE i EAC.

Primjene JP 5-48 PM START

Zahvaljujući samousisnoj sposobnosti i automatskom upravljanju putem PM1, ovaj tlačni sklop prikladan je za različite primjene opskrbe vodom u kućnim i vrtnim okruženjima.

• Povećanje tlaka u kućnim instalacijama.
• Opskrba vodom za kuće.
• Navodnjavanje vrtova.
• Korištenje kišnice.
• Pumpanje iz spremnika i cisterni.
• Instalacije gdje je potrebno automatsko pokretanje i zaustavljanje prema potrošnji.

Kompaktno rješenje za povećanje tlaka vode

Grundfos JP 5-48 PM START objedinjuje u jednom sklopu samousisnu pumpu visokih performansi i elektronički regulator PM1. Automatsko pokretanje pri 1,5 bar, zaštita od rada na suho, zaštita protiv čestog uključivanja i ugrađeni nepovratni ventil omogućuju praktičan sustav za automatizaciju opskrbe vodom.

Uz nominalni protok od 5 m³/h, manometarsku visinu od 45,6 metara, usis do 8 metara i kućište od nehrđajućeg čelika AISI 304, JP 5-48 PM START posebno je prikladan za one koji traže robustan Grundfos tlačni sklop spreman za kućne primjene, navodnjavanje i korištenje vode.
