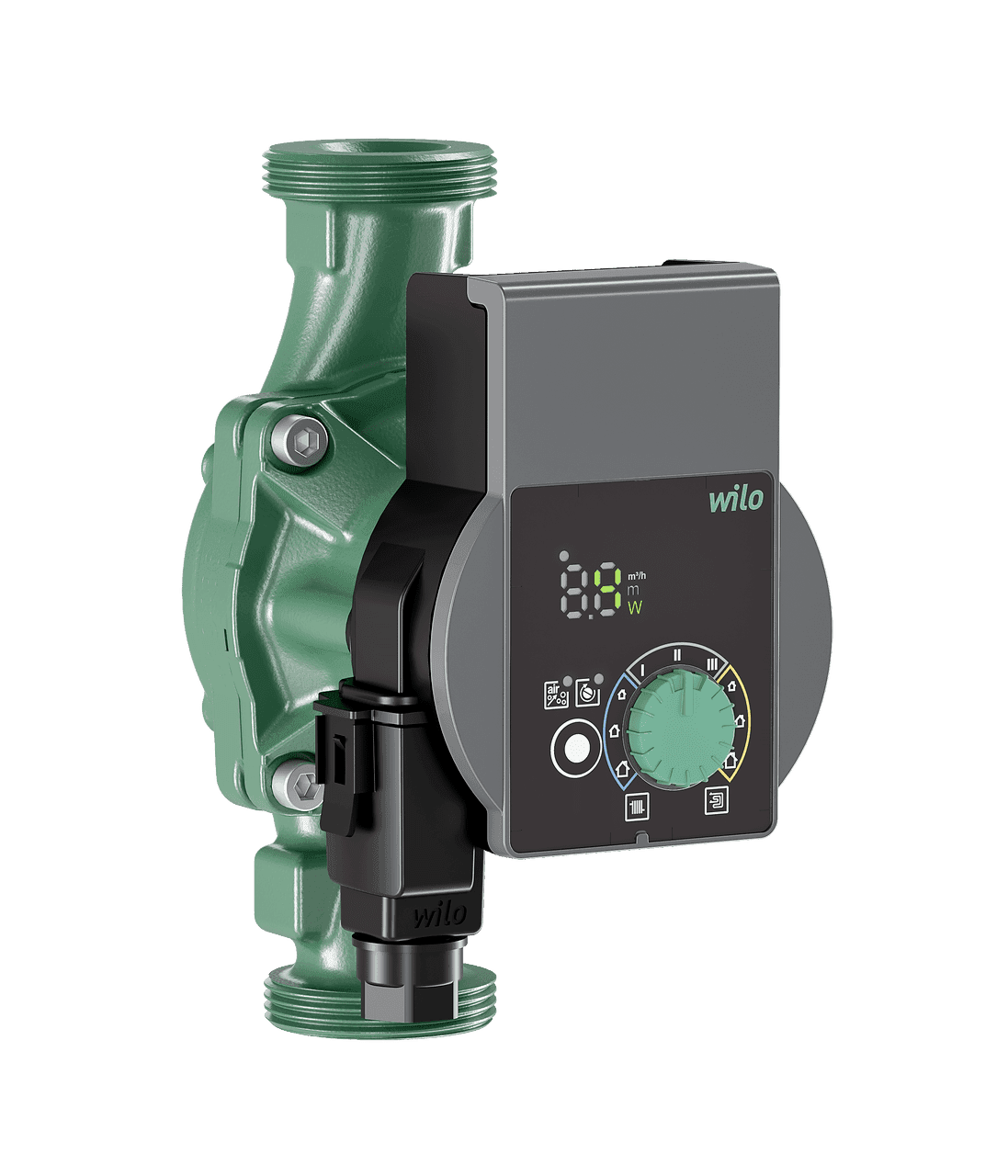

Cirkulacijska pumpa Wilo Yonos PICO 25/1-8-130

Cirkulacijska pumpa Wilo Yonos PICO 25/1-8-130, referenca 4215518, je visokoučinkovita elektronička pumpa s mokrim rotorom, dizajnirana za cirkulaciju vode u instalacijama grijanja i klimatizacije. Nudi maksimalni protok od 4,4 kubična metra na sat, maksimalnu visinu dobave od 7,6 metara i kompaktnu ugradbenu duljinu od 130 milimetara.

Opremljena sinkronim motorom s ECM tehnologijom i integriranom elektroničkom regulacijom, prilagođava svoj rad hidrauličkim potrebama instalacije. Omogućuje odabir varijabilnog diferencijalnog tlaka, konstantnog diferencijalnog tlaka ili konstantne brzine s tri krivulje, što olakšava uporabu kako u sustavima s radijatorima tako i u krugovima podnog grijanja.

Elektronička cirkulacijska pumpa Wilo Yonos PICO 25/1-8-130

Wilo Yonos PICO je cirkulacijska pumpa s mokrim rotorom bez održavanja s navojnim priključkom i kontinuiranom elektroničkom regulacijom diferencijalnog tlaka.

Njezin kompaktni format od 130 milimetara između priključaka posebno je prikladan za instalacije gdje je raspoloživi prostor ograničen, uz zadržavanje hidrauličkih performansi odgovarajućih verziji 25/1-8.

Maksimalni protok od 4,4 kubična metra na sat

Pumpa postiže maksimalni protok od 4,4 kubična metra na sat. Stvarni radni protok ovisit će o radnoj točki instalacije, gubicima tlaka i odabranom načinu regulacije.

Elektronička regulacija omogućuje automatsko prilagođavanje rada motora kako bi se izbjegao stalni rad na maksimalnoj snazi kada je u krugu potreban manji protok.

Maksimalna visina dobave od 7,6 metara

Yonos PICO 25/1-8-130 pruža maksimalnu visinu dobave od 7,6 metara, nudeći mogućnost rada u instalacijama s većim gubicima tlaka unutar svog radnog područja.

Konačni odabir treba izvršiti uzimajući u obzir potreban protok i diferencijalni tlak potreban u krugu.

Tri načina regulacije

Wilo omogućuje odabir različitih strategija rada kako bi se pumpa prilagodila karakteristikama svakog hidrauličkog sustava.

• Varijabilni diferencijalni tlak: postupno smanjuje diferencijalni tlak kada se smanjuje traženi protok.
• Konstantni diferencijalni tlak: održava odabranu vrijednost tlaka praktički konstantnom.
• Konstantna brzina: omogućuje odabir između 3 radne krivulje pri fiksnoj brzini.

Za radijatore i podno grijanje

Načini regulacije mogu se odabrati prema primjeni. Wilo izričito predviđa konfiguracije za instalacije s radijatorima i podnim grijanjem, što olakšava puštanje pumpe u rad.

U sustavima s termostatskim ventilima može se koristiti regulacija varijabilnog diferencijalnog tlaka, dok je konstantni diferencijalni tlak prikladan za brojne instalacije podnog grijanja.

LED zaslon s informacijama o radu

Pumpa ima segmentni LED indikator koji omogućuje izravan prikaz glavnih parametara s prednje strane uređaja.

Zaslon pruža informacije o:

• odabranoj zadanoj vrijednosti.
• trenutnom protoku.
• trenutnoj električnoj potrošnji.
• šiframa grešaka.

Ove informacije olakšavaju i puštanje u rad te provjere i održavanje instalacije.

Upravljanje putem zelenog Wilo gumba

Konfiguracija se provodi putem karakterističnog zelenog Wilo gumba, pomoću kojeg se mogu odabrati način regulacije i radne vrijednosti.

Kombinacija prednjeg upravljača i LED zaslona omogućuje izravno podešavanje glavnih postavki na samoj pumpi.

Funkcija ručnog odzračivanja

Wilo Yonos PICO 25/1-8-130 ima funkciju ručnog odzračivanja namijenjenu olakšavanju uklanjanja zraka prisutnog u odjeljku motora.

Ova je funkcija posebno korisna tijekom prvog puštanja u rad ili nakon punjenja i održavanja kruga.

Automatsko otključavanje

Motor je otporan na blokiranje i ima funkciju automatskog otključavanja koja pomaže u ponovnom uspostavljanju rada u određenim situacijama.

Pumpa također ima ručni reset i integriranu zaštitu motora.

Sinkroni motor s ECM tehnologijom

Pumpa koristi sinkroni motor s ECM tehnologijom i integriranom elektroničkom regulacijom snage. Ova tehnologija omogućuje promjenu brzine motora prema hidrauličkim potrebama kruga.

Raspon brzine iznosi približno između 500 i 4.800 okretaja u minuti.

Električna potrošnja od 4 do 75 vata

Električna potrošnja varira ovisno o odabranoj radnoj točki. Wilo navodi minimalnu potrošnju od 4 vata i maksimalnu od 75 vata.

Nazivna snaga motora iznosi 58 vata. Elektronička regulacija omogućuje smanjenje potrošnje kada se smanji potreba za protokom ili tlakom.

Indeks energetske učinkovitosti jednak ili manji od 0,23

Yonos PICO 25/1-8-130 ima indeks energetske učinkovitosti jednak ili manji od 0,23.

ECM motor i elektronička regulacija omogućuju prilagodbu potrošnje energije stvarnim potrebama instalacije, izbjegavajući kontinuirani rad pri jednoj brzini.

Jednofazno napajanje od 230 volti

Pumpa je dizajnirana za jednofazno napajanje od 230 volti s tolerancijom od 10 posto i može raditi na frekvenciji od 50 ili 60 herca.

Električni priključak ostvaruje se putem Wilo brzog priključka, razvijenog radi pojednostavljenja ožičenja tijekom montaže i održavanja.

Temperatura medija između -10 i 95 stupnjeva Celzija

Dopuštena temperatura pumpanog medija iznosi između -10 i 95 stupnjeva Celzija.

Dopuštena temperatura okoline iznosi između -10 i 40 stupnjeva Celzija, pri čemu maksimalna temperatura medija ostaje 95 stupnjeva Celzija unutar uvjeta koje je odredio Wilo.

Maksimalni radni tlak od 10 bara

Pumpa podnosi maksimalni radni tlak od 10 bara.

Wilo također propisuje minimalnu ulaznu visinu od 0,5 metara pri 50 stupnjeva Celzija i 3 metra pri 95 stupnjeva Celzija, vrijednosti koje se moraju poštovati kako bi se osigurali odgovarajući hidraulički uvjeti.

DN 25 priključak i ugradbena duljina od 130 milimetara

Yonos PICO 25/1-8-130 ima navojne priključke i smanjenu duljinu između priključaka, što olakšava integraciju u kompaktne prostore.

• Priključak cijevi: G 1 1/2.
• Alternativni priključak: RP 1.
• Nazivni promjer: DN 25.
• Duljina između navoja: 130 milimetara.

Ugradbena duljina od 130 milimetara jedna je od glavnih razlika u odnosu na verziju Yonos PICO 25/1-8 od 180 milimetara.

Otporni materijali za grijanje i klimatizaciju

Pumpa kombinira različite materijale odabrane za uporabu u zatvorenim hidrauličkim krugovima:

• Kućište pumpe: sivi lijev.
• Radno kolo: polipropilen ojačan s 40 posto staklenih vlakana.
• Osovina: nehrđajući čelik.
• Ležajevi: ugljik impregniran metalom.

Njezina konstrukcija s mokrim rotorom omogućuje izostanak uobičajenog održavanja sklopa rotor-ležajevi unutar uvjeta uporabe koje je odredio proizvođač.

Ugrađeni filter čestica

Wilo navodi ugradnju filtera čestica u standardnu opremu pumpe.

Ovaj element dio je unutarnjeg dizajna usmjerenog na pouzdan rad hidrauličkog sklopa i motora.

IPX4D zaštita i izolacijska klasa F

Motor ima stupanj zaštite IPX4D i izolacijsku klasu F.

Pumpa također udovoljava normama elektromagnetske kompatibilnosti koje navodi Wilo te ima odobrenja i oznake CE, VDE i EAC.

Kompaktne dimenzije

Model od 130 milimetara dizajniran je tako da zauzima malo prostora u instalaciji.

• Ukupna duljina: 138 milimetara.
• Visina: 102 milimetra.
• Širina: 143 milimetra.
• Ugradbena duljina: 130 milimetara.
• Približna neto težina: 1,8 kilograma.

Tehničke karakteristike Wilo Yonos PICO 25/1-8-130

• Marka: Wilo.
• Serija: Yonos PICO.
• Referenca: 4215518.
• Model: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Vrsta proizvoda: elektronička cirkulacijska pumpa s mokrim rotorom.
• Primjena: grijanje i klimatizacija.
• Maksimalni protok: 4,4 kubična metra na sat.
• Maksimalna visina dobave: 7,6 metara.
• Maksimalni radni tlak: 10 bara.
• Minimalna temperatura medija: -10 stupnjeva Celzija.
• Maksimalna temperatura medija: 95 stupnjeva Celzija.
• Temperatura okoline: između -10 i 40 stupnjeva Celzija.
• Napajanje: jednofazno 230 volti, s tolerancijom od 10 posto.
• Frekvencija: 50 ili 60 herca.
• Nazivna snaga motora: 58 vata.
• Minimalna potrošnja: 4 vata.
• Maksimalna potrošnja: 75 vata.
• Minimalna brzina: 500 okretaja u minuti.
• Maksimalna brzina: 4.800 okretaja u minuti.
• Indeks energetske učinkovitosti: jednak ili manji od 0,23.
• Načini regulacije: varijabilni diferencijalni tlak, konstantni diferencijalni tlak i konstantna brzina s 3 krivulje.
• Zaslon: segmentni LED indikator.
• Prikaz: zadana vrijednost, trenutni protok, električna potrošnja i šifre grešaka.
• Funkcija odzračivanja: ručna.
• Automatsko otključavanje: da.
• Ručni reset: da.
• Integrirana zaštita motora: da.
• Motor otporan na blokiranje: da.
• Filter čestica: da.
• Električni priključak: Wilo brzi priključak.
• Hidraulički priključak: G 1 1/2.
• Alternativni priključak: RP 1.
• Nazivni promjer: DN 25.
• Ugradbena duljina: 130 milimetara.
• Kućište: sivi lijev.
• Radno kolo: polipropilen ojačan staklenim vlaknima.
• Osovina: nehrđajući čelik.
• Ležajevi: ugljik impregniran metalom.
• Stupanj zaštite: IPX4D.
• Izolacijska klasa: F.
• Ukupna duljina: 138 milimetara.
• Visina: 102 milimetra.
• Širina: 143 milimetra.
• Približna neto težina: 1,8 kilograma.
• Odobrenja i oznake: CE, VDE i EAC.

Kompaktna visokoučinkovita pumpa za zahtjevne krugove

Wilo Yonos PICO 25/1-8-130 kombinira maksimalnu visinu od 7,6 metara i protok do 4,4 kubična metra na sat s duljinom između priključaka od samo 130 milimetara, što je čini posebno praktičnom kada je potrebna snažna cirkulacijska pumpa u ograničenom prostoru.

Njezin ECM motor, elektronička regulacija, LED zaslon, funkcija odzračivanja, automatsko otključavanje, tri načina rada i Wilo brzi priključak olakšavaju i ugradnju i podešavanje u krugovima s radijatorima, podnim grijanjem i drugim primjenama grijanja i klimatizacije.
