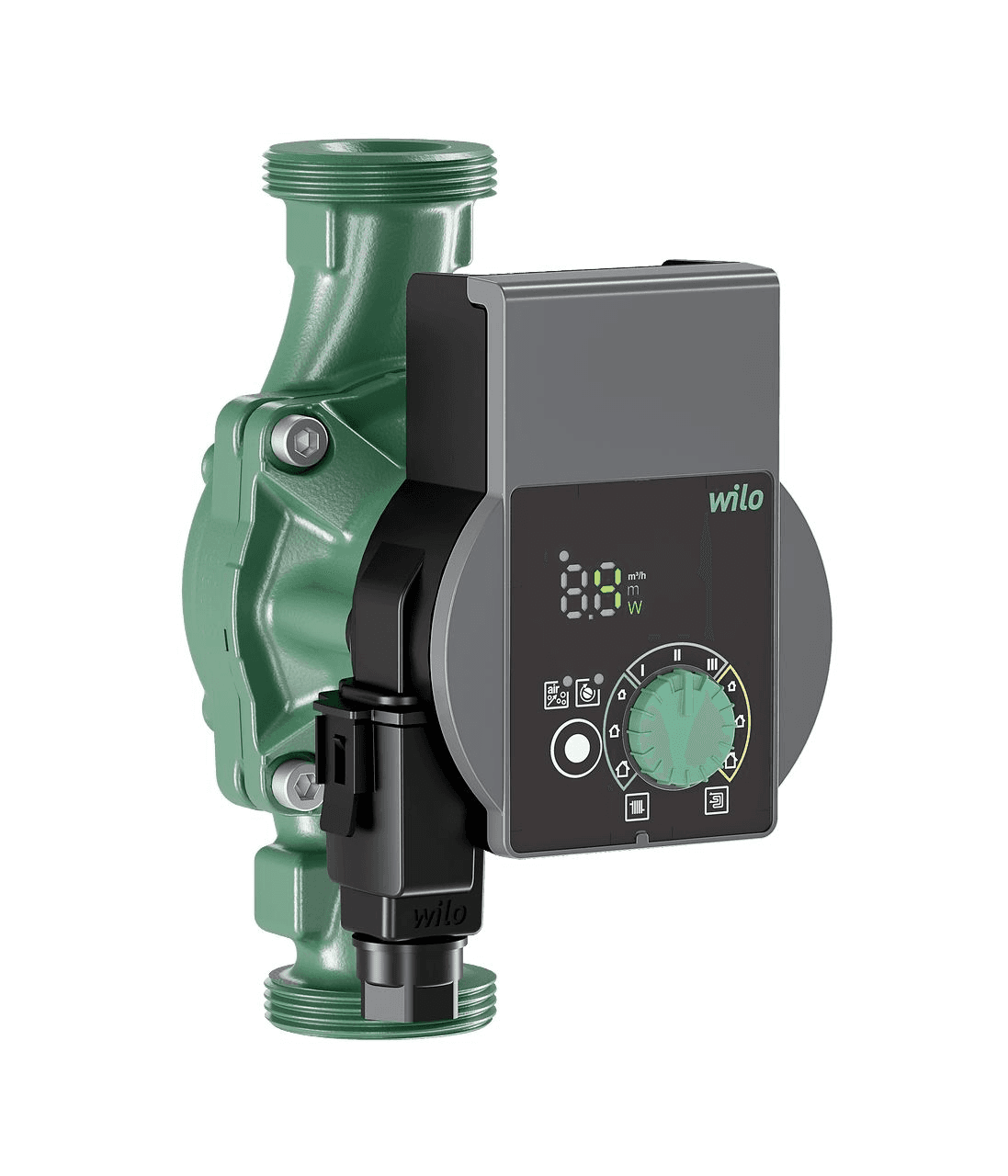

Cirkulacijska pumpa Wilo Yonos PICO 25/1-6

Cirkulacijska pumpa Wilo Yonos PICO 25/1-6, referenca 4215515, elektronička je pumpa visoke učinkovitosti s mokrim rotorom, namijenjena cirkulaciji vode u sustavima grijanja i klimatizacije. Nudi maksimalni protok od 3,6 kubičnih metara na sat, maksimalnu visinu dizanja od 6 metara i ugradbenu duljinu od 180 milimetara.

Opremljena sinkronim motorom s ECM tehnologijom i integriranom elektroničkom regulacijom, omogućuje prilagodbu rada stvarnim hidrauličkim potrebama instalacije. Ima regulaciju prema promjenjivom diferencijalnom tlaku, konstantnom diferencijalnom tlaku i konstantnoj brzini s 3 krivulje, pa se može konfigurirati i za radijatorske krugove i za podno grijanje.

Elektronička cirkulacijska pumpa Wilo Yonos PICO 25/1-6

Wilo Yonos PICO je cirkulacijska pumpa s mokrim rotorom bez održavanja s navojnim priključkom i kontinuiranom elektroničkom regulacijom diferencijalnog tlaka.

Njena elektronika upravlja brzinom motora kako bi prilagodila rad potrebnom protoku i tlaku, smanjujući potrošnju kada instalacija ne treba raditi punom snagom.

Maksimalni protok od 3,6 kubičnih metara na sat

Referenca 4215515 osigurava maksimalni protok od 3,6 kubičnih metara na sat. Stvarni protok ovisit će o hidrauličkom otporu kruga, odabranoj visini i konfiguriranom načinu regulacije.

Ovaj kapacitet omogućuje uporabu u brojnim kućnim i manjim poslovnim sustavima grijanja i klimatizacije, pod uvjetom da se tražena radna točka nalazi unutar karakteristične krivulje pumpe.

Maksimalna visina dizanja od 6 metara

Wilo Yonos PICO 25/1-6 postiže maksimalnu visinu dizanja od 6 metara.

Ova značajka omogućuje kompenzaciju gubitaka tlaka uzrokovanih cijevima, ventilima, grijaćim tijelima i drugim komponentama hidrauličkog kruga.

Tri načina regulacije

Pumpa ima različite strategije upravljanja kako bi se prilagodila ponašanju svake instalacije:

• Promjenjivi diferencijalni tlak: smanjuje diferencijalni tlak kada se smanjuje traženi protok.
• Konstantni diferencijalni tlak: održava odabranu vrijednost diferencijalnog tlaka praktički konstantnom.
• Konstantna brzina: omogućuje odabir između 3 krivulje rada pri fiksnoj brzini.

Ispravan odabir načina regulacije pomaže postići učinkovit i stabilan rad sustava.

Prikladna za radijatore i podno grijanje

Wilo izričito predviđa uporabu modela Yonos PICO u instalacijama grijanja putem radijatora i podnog grijanja.

Regulacija prema promjenjivom diferencijalnom tlaku posebno je prikladna za mnoge krugove s termostatskim ventilima, dok se konstantni diferencijalni tlak može koristiti u brojnim sustavima podnog grijanja.

LED zaslon s informacijama o radu

Pumpa ima segmentni LED indikator koji olakšava konfiguraciju i nadzor izravno s prednje strane.

Zaslon omogućuje pregled:

• odabrane zadane vrijednosti.
• stvarnog protoka.
• trenutne potrošnje energije.
• kodova grešaka.

Ove informacije olakšavaju i puštanje u rad i uobičajene provjere rada.

Upravljanje putem zelenog Wilo gumba

Prepoznatljivi zeleni Wilo gumb omogućuje odabir načina regulacije i podešavanje glavnih parametara pumpe.

Kombinacija okretnog upravljača i LED zaslona pojednostavljuje podešavanje čak i tijekom zamjene ili održavanja.

Ručno odzračivanje

Yonos PICO 25/1-6 ima ručno odzračivanje namijenjeno uklanjanju zraka nakupljenog u prostoru motora.

Ova funkcija posebno je korisna tijekom prvog puštanja u rad ili nakon punjenja, pražnjenja ili održavanja kruga.

Automatsko otključavanje i ručno ponovno pokretanje

Motor je otporan na blokiranje i ima funkciju automatskog otključavanja.

Također ima ručno ponovno pokretanje i integriranu zaštitu motora, što pojednostavljuje puštanje u rad i održavanje uređaja.

Sinkroni motor s ECM tehnologijom

Pumpa koristi sinkroni motor s ECM tehnologijom i integriranom elektroničkom regulacijom snage.

Njegova brzina može varirati između približno 700 i 4.200 okretaja u minuti, prilagođavajući se odabranom načinu regulacije i hidrauličkim potrebama kruga.

Električna potrošnja između 4 i 40 vata

Wilo navodi minimalnu električnu potrošnju od 4 vata i maksimalnu od 40 vata.

Nazivna snaga motora iznosi 30 vata. Elektronička regulacija omogućuje smanjenje potrošnje kada se smanji potreba sustava.

Indeks energetske učinkovitosti jednak ili manji od 0,20

Wilo Yonos PICO 25/1-6 ima indeks energetske učinkovitosti jednak ili manji od 0,20, vrijednost koju Wilo navodi kao referencu za visoko učinkovite cirkulacijske pumpe.

ECM motor i automatska regulacija omogućuju smanjenje potrošnje energije u usporedbi s konvencionalnim pumpama koje stalno rade fiksnom brzinom.

Jednofazno napajanje od 230 volti

Pumpa radi na jednofaznom napajanju od 230 volti, s tolerancijom od 10 posto, i kompatibilna je s frekvencijama od 50 ili 60 herca.

Električni priključak ostvaruje se putem Wilo brzog priključka, osmišljenog za pojednostavljenje ožičenja tijekom montaže i održavanja.

Temperatura medija između -10 i 95 stupnjeva Celzija

Dopušteni raspon temperature medija iznosi između -10 i 95 stupnjeva Celzija.

Dopuštena temperatura okoline tijekom rada iznosi između -10 i 40 stupnjeva Celzija.

Maksimalni radni tlak od 10 bara

Pumpa podnosi maksimalni radni tlak od 10 bara.

Wilo također navodi minimalnu ulaznu visinu od 0,5 metara pri temperaturi medija od 50 stupnjeva Celzija i 3 metra pri 95 stupnjeva Celzija.

DN 25 priključak i ugradbena duljina od 180 milimetara

Wilo Yonos PICO 25/1-6 koristi navojne priključke kompatibilne s brojnim postojećim sustavima grijanja.

• Priključak cijevi: G 1 1/2.
• Alternativni priključak: RP 1.
• Nazivni promjer: DN 25.
• Udaljenost između navoja: 180 milimetara.

Ugradbena duljina od 180 milimetara razlikuje ovu referencu od verzije Yonos PICO 25/1-6-130, namijenjene instalacijama s manjim razmakom između priključaka.

Otporni materijali za hidrauličke krugove

Wilo koristi različite materijale prilagođene kontinuiranom radu u sustavima grijanja i klimatizacije:

• Kućište pumpe: sivi lijev.
• Radno kolo: polipropilen ojačan s 40 posto staklenih vlakana.
• Osovina: nehrđajući čelik.
• Ležajevi: ugljik impregniran metalom.

Njezina konstrukcija s mokrim rotorom omogućuje izbjegavanje klasičnog održavanja sklopa rotor-ležajevi unutar uvjeta koje je odredio proizvođač.

Ugrađeni filtar za čestice

Standardna oprema uključuje filtar za čestice, integriran kao dio dizajna pumpe.

Ovaj element pridonosi pouzdanom radu unutarnjih komponenti tijekom uporabe.

Zaštita IPX4D i izolacija klase F

Motor ima stupanj zaštite IPX4D i klasu izolacije F.

Pumpa također ispunjava zahtjeve elektromagnetske kompatibilnosti koje navodi Wilo te posjeduje odobrenja i oznake CE, VDE i EAC.

Dimenzije i težina

Yonos PICO 25/1-6 ima kompaktan format koji olakšava ugradnju u tehničke prostorije i sustave grijanja.

• Duljina: 180 milimetara.
• Visina: 102 milimetra.
• Širina: 131 milimetar.
• Ugradbena duljina: 180 milimetara.
• Približna neto težina: 1,8 kilograma.

Tehničke karakteristike Wilo Yonos PICO 25/1-6

• Marka: Wilo.
• Asortiman: Yonos PICO.
• Referenca: 4215515.
• Model: Yonos PICO 25/1-6.
• EAN: 4048482758473.
• Vrsta proizvoda: elektronička cirkulacijska pumpa s mokrim rotorom.
• Primjena: grijanje i klimatizacija.
• Maksimalni protok: 3,6 kubičnih metara na sat.
• Maksimalna visina dizanja: 6 metara.
• Maksimalni radni tlak: 10 bara.
• Minimalna temperatura medija: -10 stupnjeva Celzija.
• Maksimalna temperatura medija: 95 stupnjeva Celzija.
• Temperatura okoline: između -10 i 40 stupnjeva Celzija.
• Napajanje: jednofazno 230 volti, s tolerancijom od 10 posto.
• Frekvencija: 50 ili 60 herca.
• Nazivna snaga motora: 30 vata.
• Minimalna potrošnja: 4 vata.
• Maksimalna potrošnja: 40 vata.
• Minimalna brzina: 700 okretaja u minuti.
• Maksimalna brzina: 4.200 okretaja u minuti.
• Indeks energetske učinkovitosti: jednak ili manji od 0,20.
• Načini regulacije: promjenjivi diferencijalni tlak, konstantni diferencijalni tlak i konstantna brzina s 3 krivulje.
• Zaslon: segmentni LED indikator.
• Prikaz: zadana vrijednost, stvarni protok, potrošnja energije i kodovi grešaka.
• Funkcija odzračivanja: ručna.
• Automatsko otključavanje: da.
• Ručno ponovno pokretanje: da.
• Integrirana zaštita motora: da.
• Motor otporan na blokiranje: da.
• Filtar za čestice: da.
• Električni priključak: Wilo priključak.
• Hidraulički priključak: G 1 1/2.
• Alternativni priključak: RP 1.
• Nazivni promjer: DN 25.
• Ugradbena duljina: 180 milimetara.
• Kućište: sivi lijev.
• Radno kolo: polipropilen ojačan staklenim vlaknima.
• Osovina: nehrđajući čelik.
• Ležajevi: ugljik impregniran metalom.
• Stupanj zaštite: IPX4D.
• Klasa izolacije: F.
• Duljina: 180 milimetara.
• Visina: 102 milimetra.
• Širina: 131 milimetar.
• Približna neto težina: 1,8 kilograma.
• Odobrenja i oznake: CE, VDE i EAC.

Učinkovita cirkulacija za radijatore i podno grijanje

Wilo Yonos PICO 25/1-6 kombinira maksimalni protok od 3,6 kubičnih metara na sat, visinu dizanja od 6 metara i elektroničku regulaciju u kompaktnoj i učinkovitoj pumpi za sustave grijanja i klimatizacije.

Njezin ECM motor, potrošnja od samo 4 do 40 vata, LED zaslon, tri načina regulacije, funkcija odzračivanja, automatsko otključavanje i brzi Wilo priključak olakšavaju i ugradnju i podešavanje te održavanje hidrauličkog kruga.
