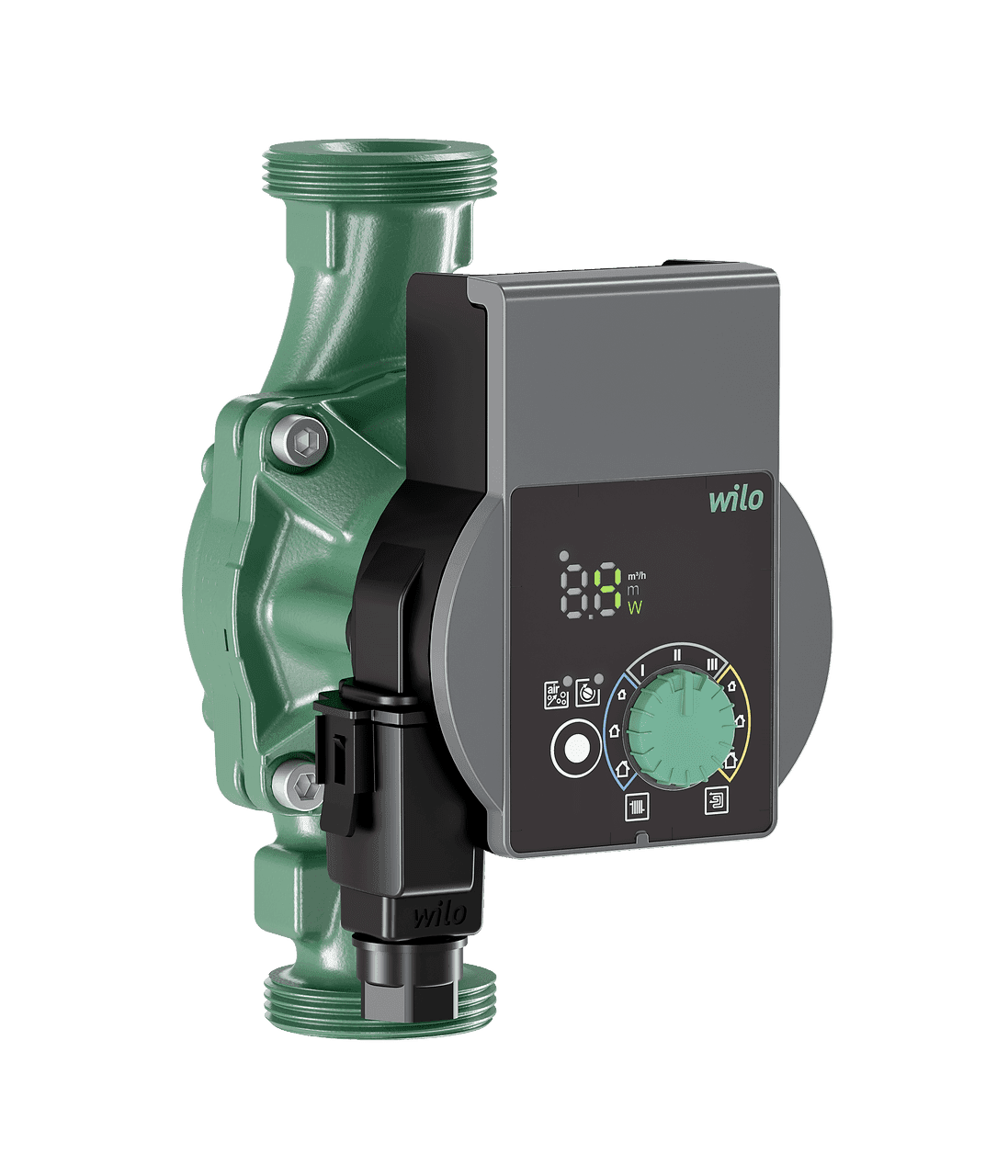

Cirkulacijska pumpa Wilo Yonos PICO 25/1-4

Wilo Yonos PICO 25/1-4 cirkulacijska pumpa, referenca 4215513, je visokoučinkovita pumpa s mokrim rotorom i elektroničkom regulacijom, namijenjena sustavima grijanja i klimatizacije. Nudi maksimalni protok od 2,7 kubičnih metara na sat i maksimalnu visinu dobave od 4,3 metra, uz automatsku regulaciju, nisku potrošnju električne energije i kompaktan format.

Opremljena sinkronim motorom s ECM tehnologijom i integriranom elektronikom, omogućuje odabir varijabilnog diferencijalnog tlaka, konstantnog diferencijalnog tlaka ili tri krivulje konstantne brzine. Njezin LED zaslon prikazuje zadanu vrijednost, stvarni protok, potrošnju električne energije i kodove grešaka, što olakšava početno podešavanje i praćenje rada instalacije.

Elektronička cirkulacijska pumpa Wilo Yonos PICO 25/1-4

Wilo Yonos PICO osmišljena je kao cirkulacijska pumpa s mokrim rotorom bez potrebe za održavanjem. Skupina uključuje motor otporan na blokiranje i kontinuiranu elektroničku regulaciju kako bi se rad pumpe prilagodio hidrauličkim potrebama kruga.

Ova tehnologija omogućuje uporabu u različitim konfiguracijama grijanja i klimatizacije, uključujući instalacije s radijatorima i sustave podnog grijanja.

Maksimalni protok od 2,7 kubičnih metara na sat

Referenca 4215513 pruža sljedeće maksimalne hidrauličke karakteristike:

• Maksimalni protok: 2,7 kubičnih metara na sat.
• Maksimalna visina dobave: 4,3 metra.
• Maksimalni radni tlak: 10 bar.

Stvarna radna točka ovisit će o gubicima tlaka i protoku potrebnom za instalaciju.

Tri načina regulacije

Pumpa omogućuje odabir različitih načina rada kako bi se prilagodila tipu hidrauličkog kruga:

• Δp-v: regulacija putem varijabilnog diferencijalnog tlaka.
• Δp-c: regulacija putem konstantnog diferencijalnog tlaka.
• Konstantna brzina: tri odabrive brzine ili radne krivulje.

Varijabilni diferencijalni tlak posebno je prikladan za određene radijatorske instalacije s promjenjivim protokom, dok se konstantni diferencijalni tlak može koristiti u primjenama gdje je potrebno održavati stabilan tlak, kao u određenim krugovima podnog grijanja.

LED zaslon s informacijama o radu

Yonos PICO 25/1-4 ima LED segmentni indikator koji olakšava konfiguraciju i nadzor pumpe.

Zaslon omogućuje prikaz:

• Odabrane zadane vrijednosti.
• Stvarnog protoka.
• Trenutne potrošnje električne energije.
• Kodova grešaka.
• Aktivacije ručnog resetiranja ili funkcije odzračivanja.

Podešavanje se vrši pomoću karakterističnog zelenog Wilo gumba, što pojednostavljuje puštanje u rad i odabir načina regulacije.

Potrošnja električne energije od samo 4 do 20 vata

Zahvaljujući ECM motoru i integriranoj elektroničkoj regulaciji, pumpa prilagođava potrošnju potrebnoj radnoj točki.

• Minimalna potrošnja P1: 4 vata.
• Maksimalna potrošnja P1: 20 vata.
• Nazivna snaga P2: 15 vata.
• Indeks energetske učinkovitosti IEE: jednak ili manji od 0,18.

Nizak indeks energetske učinkovitosti svrstava ovu pumpu u kategoriju visokoučinkovitih cirkulacijskih pumpi.

Sinkroni motor s ECM tehnologijom

Wilo Yonos PICO koristi sinkroni motor otporan na blokiranje s ECM tehnologijom i integriranom elektroničkom regulacijom snage.

• Napajanje: jednofazno 230 volti, s tolerancijom od ±10 %.
• Frekvencija: 50/60 herca.
• Minimalna brzina: 700 okretaja u minuti.
• Maksimalna brzina: 3.400 okretaja u minuti.
• Klasa izolacije: F.
• Stupanj zaštite: IPX4D.

Pumpa ima zaštitu motora i konstrukciju otpornu na blokiranje radi veće pouzdanosti tijekom rada.

Funkcija automatskog otključavanja

Yonos PICO ima automatsku funkciju otključavanja. Ova funkcija pomaže u ponovnom uspostavljanju rada kada se rotor blokira nakon duljeg razdoblja mirovanja ili zbog određenih uvjeta u krugu.

Ručna funkcija odzračivanja

Pumpa ima ručnu funkciju odzračivanja namijenjenu olakšavanju uklanjanja zraka nakupljenog u odjeljku motora tijekom puštanja u rad ili nakon intervencija na instalaciji.

Također ima funkciju ručnog resetiranja dostupnu putem upravljačkih elemenata same pumpe.

Ugrađeni filtar čestica

Wilo za ovu referencu navodi filtar čestica kao dio opreme pumpe.

Ovaj element dio je konstrukcije namijenjene zaštiti unutarnjeg rada cirkulacijske pumpe od određenih čestica prisutnih u mediju.

Temperatura medija od -10 do 95 stupnjeva Celzija

Pumpa podržava širok raspon temperatura medija:

• Minimalna temperatura medija: -10 stupnjeva Celzija.
• Maksimalna temperatura medija: 95 stupnjeva Celzija.
• Minimalna temperatura okoline: -10 stupnjeva Celzija.
• Maksimalna temperatura okoline: 40 stupnjeva Celzija.

Ove karakteristike omogućuju uporabu cirkulacijske pumpe u sustavima grijanja i određenim instalacijama klimatizacije, pod uvjetom da su svojstva medija kompatibilna s materijalima pumpe.

Maksimalni radni tlak od 10 bar

Yonos PICO 25/1-4 dizajnirana je za rad s maksimalnim radnim tlakom od 10 bar.

Wilo također navodi sljedeće minimalne usisne visine kako bi se izbjegli nepovoljni hidraulički uvjeti:

• Na 50 stupnjeva Celzija: 0,5 metara.
• Na 95 stupnjeva Celzija: 3 metra.

DN 25 priključak i ugradbena duljina od 180 milimetara

Pumpa koristi standardne navojne priključke za jednostavnu integraciju u hidrauličke krugove:

• Nazivni promjer: DN 25.
• Priključak pumpe: G 1½.
• Alternativna oznaka priključka: Rp 1.
• Udaljenost između priključaka: 180 milimetara.

Ove dimenzije čine referencu 4215513 prikladnom za zamjene i nove instalacije koje zahtijevaju cirkulacijsku pumpu DN 25 s ugradbenom udaljenošću od 180 milimetara.

Wilo električni priključak

Električni priključak ostvaruje se putem Wilo brzog priključka, dizajniranog za jednostavnije spajanje tijekom montaže i smanjenje vremena potrebnog za električnu instalaciju pumpe.

Materijali izrade

Pumpa kombinira otporne materijale prilagođene kontinuiranom radu u sustavima grijanja i klimatizacije:

• Kućište pumpe: sivi lijev.
• Radno kolo: polipropilen ojačan s 40 % staklenih vlakana, PP-GF40.
• Osovina: nehrđajući čelik.
• Ležajevi: ugljik impregniran metalom.

Kompaktne dimenzije

Wilo Yonos PICO 25/1-4 ima kompaktan dizajn koji olakšava integraciju u instalacije s ograničenim prostorom.

• Duljina: 180 milimetara.
• Visina: 102 milimetra.
• Širina: 131 milimetar.
• Približna neto težina: 1,8 kilograma.

Primjene u grijanju i klimatizaciji

Pumpa je namijenjena cirkulaciji vode u sustavima grijanja i klimatizacije. Njezini različiti načini regulacije omogućuju prilagodbu različitim hidrauličkim konfiguracijama.

Među uobičajenim primjenama nalaze se:

• Sustavi grijanja s radijatorima.
• Instalacije podnog grijanja.
• Zatvoreni krugovi grijanja.
• Sustavi klimatizacije kompatibilni s radnim uvjetima pumpe.
• Zamjena starih cirkulacijskih pumpi elektroničkim modelima visoke učinkovitosti.

Tehničke karakteristike Wilo Yonos PICO 25/1-4 4215513

• Marka: Wilo.
• Serija: Yonos PICO.
• Referenca: 4215513.
• Model: Yonos PICO 25/1-4.
• Vrsta: cirkulacijska pumpa s mokrim rotorom.
• Regulacija: elektronička.
• Tehnologija motora: ECM.
• Maksimalni protok: 2,7 kubičnih metara na sat.
• Maksimalna visina: 4,3 metra.
• Maksimalni radni tlak: 10 bar.
• Način regulacije Δp-v: da.
• Način regulacije Δp-c: da.
• Konstantna brzina: 3 razine.
• Prikaz protoka: da.
• Prikaz potrošnje: da.
• Prikaz kodova grešaka: da.
• Funkcija odzračivanja: da, ručna.
• Automatsko otključavanje: da.
• Ručni reset: da.
• Filtar čestica: da.
• Zaštita motora: integrirana.
• Indeks energetske učinkovitosti: jednak ili manji od 0,18.
• Minimalna potrošnja: 4 vata.
• Maksimalna potrošnja: 20 vata.
• Nazivna snaga P2: 15 vata.
• Brzina: od 700 do 3.400 okretaja u minuti.
• Napajanje: 230 volti jednofazno ±10 %.
• Frekvencija: 50/60 herca.
• Stupanj zaštite: IPX4D.
• Klasa izolacije: F.
• Temperatura medija: od -10 do 95 stupnjeva Celzija.
• Temperatura okoline: od -10 do 40 stupnjeva Celzija.
• Nazivni promjer: DN 25.
• Priključak: G 1½.
• Ugradbena duljina: 180 milimetara.
• Kućište: sivi lijev.
• Radno kolo: PP-GF40.
• Osovina: nehrđajući čelik.
• Ležajevi: ugljik impregniran metalom.
• Dimenzije: 180 × 102 × 131 milimetara.
• Približna neto težina: 1,8 kilograma.
• Homologacije: CE, VDE i EAC.
• EAN: 4048482758459.

Visokoučinkovita cirkulacijska pumpa za grijanje i klimatizaciju

Wilo Yonos PICO 25/1-4 4215513 kombinira maksimalni protok od 2,7 kubičnih metara na sat i maksimalnu visinu dobave od 4,3 metra s elektroničkom regulacijom, ECM motorom i potrošnjom od samo 4 do 20 vata.

Njezina tri načina regulacije, LED zaslon s prikazom protoka i potrošnje, ručno odzračivanje, automatsko otključavanje, brzi Wilo priključak i indeks energetske učinkovitosti jednak ili manji od 0,18 čine ovu cirkulacijsku pumpu posebno praktičnim rješenjem za nove instalacije i za zamjenu konvencionalnih pumpi u sustavima grijanja i klimatizacije.
