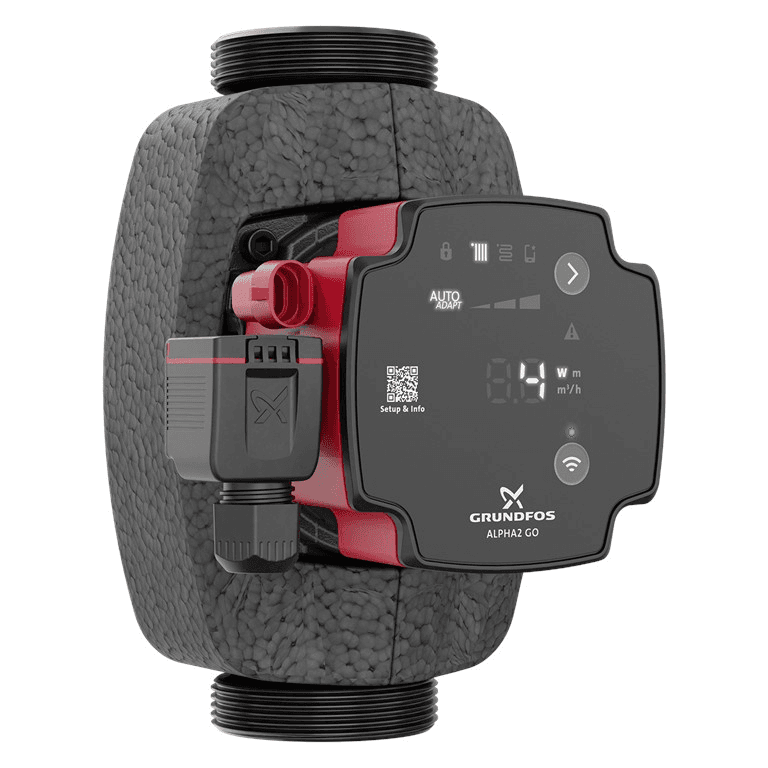

Cirkulacijska pumpa Grundfos ALPHA2 GO 32-60 180

Grundfos cirkulacijska pumpa ALPHA2 GO 32-60 180, referenca 93074214, elektronička je cirkulacijska pumpa visoke učinkovitosti dizajnirana za premještanje vode u sustavima grijanja i klimatizacije. Nudi maksimalnu visinu dobave od 6 metara, nazivni protok od 1,9 m³/h, modulirajuću električnu snagu od samo 3 do 37 W, navojne priključke G 2" i ugradbenu duljinu od 180 mm.

ALPHA2 GO uključuje napredne funkcije regulacije i puštanja u rad, uključujući AUTOADAPT, proporcionalni tlak, konstantni tlak, konstantni protok, konstantnu krivulju i PWM ulaz. Osim toga, može se izravno povezati s aplikacijom Grundfos GO, što olakšava vođenu konfiguraciju, hidrauličko balansiranje, zamjenu postojećih cirkulacijskih pumpi, detekciju zraka i dijagnostiku instalacije.

Cirkulacijska pumpa s maksimalnom visinom od 6 metara

Grundfos ALPHA2 GO 32-60 180 pruža maksimalnu visinu dobave od 6 m. Za referencu 93074214, Grundfos navodi nazivnu točku od 1,9 m³/h protoka i 3,26 m visine.

Stvarna radna točka ovisit će o hidrauličkom otporu kruga, potrebnom protoku i odabranom načinu regulacije.

Zahvaljujući elektronički komutiranom motoru i integriranom frekvencijskom pretvaraču, cirkulacijska pumpa može kontinuirano prilagođavati brzinu i potrošnju stvarnim potrebama instalacije.

Pametna AUTOADAPT regulacija

ALPHA2 GO uključuje funkciju AUTOADAPT, dizajniranu za automatsku optimizaciju radne točke pumpe prema toplinskoj potražnji sustava.

AUTOADAPT je dostupan i za proporcionalni tlak i za konstantni tlak, čime se instalateru izbjegava ručno odabiranje jedne jedine postavke.

Grundfos predviđa AUTOADAPT za uobičajene primjene kao što su sustavi grijanja s radijatorima i krugovi podnog grijanja.

Različiti načini regulacije

Grundfos ALPHA2 GO omogućuje prilagodbu hidrauličkog ponašanja različitim vrstama krugova putem različitih načina upravljanja:

• Proporcionalni tlak: prilagođava diferencijalni tlak kako se mijenja traženi protok, posebno prikladno za instalacije s radijatorima i termostatskim ventilima.
• Konstantni tlak: održava stabilan diferencijalni tlak iako se protok mijenja, posebno korisno u instalacijama podnog grijanja i sustavima s razdjelnicima.
• Konstantni protok: regulira rad kako bi održao zadani protok.
• Konstantna krivulja: omogućuje rad prema odabranoj fiksnoj krivulji.
• AUTOADAPT: automatski optimizira zadanu točku pumpe.
• PWM upravljanje: omogućuje upravljanje brzinom putem kompatibilnog vanjskog regulatora.

PWM ulaz za vanjsko upravljanje

ALPHA2 GO ima PWM ulaz, što omogućuje vanjskom sustavu precizno upravljanje brzinom cirkulacijske pumpe putem kompatibilnog signala.

Ova je značajka posebno zanimljiva kada je pumpa integrirana s kotlovima, dizalicama topline ili drugim generatorima koji mogu izravno upravljati elektroničkom cirkulacijskom pumpom.

Izravna povezanost s Grundfos GO

ALPHA2 GO može se izravno povezati s aplikacijom Grundfos GO, pružajući stručnjaku dodatne alate za instalaciju, puštanje u rad i održavanje.

Izravna komunikacija omogućuje pristup različitim funkcijama s kompatibilnog mobilnog uređaja, uključujući:

• Vođenu konfiguraciju.
• Odabir načina upravljanja.
• Izračun i postavljanje zadane točke.
• AUTOADAPT.
• Hidrauličko balansiranje.
• Detekciju i odzračivanje zraka.
• Pregled radnih podataka.
• Evidenciju događaja, upozorenja i alarma.
• Povijesne radne podatke.
• Podršku pri zamjeni drugih cirkulacijskih pumpi.

Vođena konfiguracija za precizno puštanje u rad

Grundfos GO uključuje funkciju vođene konfiguracije za ALPHA2 GO. Instalater unosi osnovne informacije o krugu, a aplikacija pomaže identificirati najprikladniji način upravljanja i zadanu točku.

U mnogim primjenama preporučena postavka može biti AUTOADAPT. Kada taj način nije najprikladniji, aplikacija pomaže izračunati specifičnu zadanu točku prema hidrauličkim uvjetima sustava.

Posebno prikladna za zamjenu cirkulacijskih pumpi

Serija ALPHA2 GO razvijena je i za olakšavanje zamjene postojećih cirkulacijskih pumpi.

Putem Grundfos GO moguće je identificirati staru cirkulacijsku pumpu i provjeriti koji je model ALPHA GO prikladan kao zamjena. ALPHA2 GO je posebno pripremljena za zamjenu i samostalnih pumpi i određenih integriranih modela iz obitelji UPM3 i UPM4.

U kompatibilnim zamjenama aplikacija omogućuje reprodukciju radnih krivulja zamijenjene pumpe, olakšavajući prilagodbu nove opreme postojećem sustavu.

Detekcija i odzračivanje zraka

ALPHA2 GO uključuje funkciju detekcije zraka koja se može aktivirati putem Grundfos GO.

Kada pumpa prepozna zrak oko rotora, privremeno mijenja svoj rad impulsima kako bi ga pomogla potisnuti prema uređajima za odzračivanje u instalaciji.

Ova funkcija olakšava puštanje u rad i pomaže u otkrivanju hidrauličkih problema povezanih s prisutnošću zraka. Međutim, ne zamjenjuje ispravan dizajn i odzračivanje cijele instalacije.

Zaštita od rada na suho

Cirkulacijska pumpa uključuje zaštitu od rada na suho. Ako otkrije nedovoljnu količinu tekućine oko rotora, elektronika može zaustaviti pumpu radi zaštite.

Incident se može prikazati putem alarmnih indikacija i bilježi se u sustavu događaja ALPHA2 GO radi lakše dijagnostike.

Robustan start protiv blokada

Funkcija Robust Startup dizajnirana je za smanjenje problema pri pokretanju uzrokovanih nečistoćom, magnetitom ili naslagama kamenca.

Ako rotor naiđe na otpor, motor izvodi nove pokušaje koristeći maksimalni raspoloživi moment kako bi pokušao ponovno uspostaviti kretanje.

Ova je funkcija posebno korisna nakon dugih razdoblja neaktivnosti u sustavu grijanja.

Keramička osovina i ležajevi

ALPHA2 GO koristi keramičku osovinu i ležajeve, komponente dizajnirane za smanjeno trošenje tijekom rada.

Manja promjena unutarnjih zazora tijekom vremena pridonosi stabilnom radu i smanjenju pojave buke povezane s mehaničkim trošenjem.

Evidencija događaja i dijagnostika

Povezivanje s Grundfos GO omogućuje pregled povijesnih informacija radi lakšeg održavanja i dijagnostike.

Među dostupnim podacima nalaze se trendovi povezani s:

• Protokom.
• Visinom dobave.
• Procijenjenom temperaturom fluida.
• Trajanjem radnih ciklusa.
• Upozorenjima i alarmima.

Ti podaci pomažu instalateru analizirati hidrauličko ponašanje sustava i locirati moguće anomalije.

Hidrauličko balansiranje s Grundfos GO

ALPHA2 GO omogućuje izvođenje hidrauličkog balansiranja uz pomoć aplikacije Grundfos GO.

Ispravno izbalansiran sustav raspodjeljuje potreban protok između različitih emitera ili krugova, pomažući izbjeći zone s prekomjernom ili nedovoljnom cirkulacijom.

Ova je funkcija posebno praktična u instalacijama s više radijatora ili krugova podnog grijanja.

Visoka energetska učinkovitost s EEI 0,18

Referenca 93074214 ima indeks energetske učinkovitosti EEI od 0,18.

Električna snaga koju pumpa troši regulira se između:

• Minimalna snaga: 3 W.
• Maksimalna snaga: 37 W.

Automatskim prilagođavanjem rada hidrauličkim potrebama kruga, pumpa izbjegava stalni rad na maksimalnoj snazi kada je potražnja manja.

Jednofazno napajanje 220-240 V

Grundfos ALPHA2 GO 32-60 180 radi s jednofaznim električnim napajanjem od 220-240 V i 50/60 Hz.

Potrošnja struje kreće se između približno 0,04 i 0,40 A.

Pumpa ima elektroničku toplinsku zaštitu i klasu izolacije F.

Brzo električno spajanje

Grundfos oprema ALPHA2 GO s instalacijskim priključkom bez alata, razvijenim za pojednostavljenje i ubrzanje ožičenja tijekom nove instalacije ili zamjene.

Ova je značajka posebno korisna za profesionalne instalatere koji često mijenjaju cirkulacijske pumpe.

Hidraulički priključci G 2"

Referenca 93074214 koristi navojne priključke G 2" u skladu s normom ISO 228-1.

To je važna razlika u odnosu na verzije ALPHA2 GO 25-60, koje koriste priključke G 1½". Prije zamjene potrebno je provjeriti i veličinu priključaka i ugradbenu duljinu.

Ugradbena duljina od 180 mm

Oznaka 180 modela odnosi se na udaljenost između priključaka od 180 mm.

Ta mjera olakšava integraciju u mnoge sustave grijanja i klimatizacije te je treba posebno provjeriti kada pumpa zamjenjuje već instaliranu cirkulacijsku pumpu.

Maksimalni radni tlak od 10 bar

Pumpa je dizajnirana za maksimalni radni tlak od 10 bar.

Hidraulički priključci imaju klasifikaciju PN 10, stoga instalaciju treba projektirati tako da se ta granica ne premaši tijekom rada.

Temperatura tekućine od 2 do 110 °C

Grundfos za referencu 93074214 navodi raspon temperature tekućine od 2 do 110 °C.

Dopuštena temperatura okoline oko pumpe iznosi između 0 i 55 °C.

Ovi uvjeti omogućuju uporabu u različitim zatvorenim krugovima grijanja i klimatizacije, pod uvjetom da su fluid i ostale komponente sustava kompatibilni.

Tijelo pumpe od lijevanog željeza

Hidrauličko kućište izrađeno je od lijevanog željeza EN-GJL-150, materijala koji se često koristi u cirkulacijskim pumpama namijenjenima zatvorenim krugovima.

Rotor je izrađen od ojačanog kompozitnog materijala s PES-om i staklenim vlaknima.

IP44 zaštita

Grundfos ALPHA2 GO 32-60 180 ima stupanj zaštite IP44.

Instalacija se mora izvesti poštujući dopuštene orijentacije, okolišne uvjete i električne upute koje je naveo Grundfos.

Tehničke karakteristike Grundfos 93074214

• Marka: Grundfos.
• Serija: ALPHA2 GO.
• Model: ALPHA2 GO 32-60 180.
• Referenca: 93074214.
• Vrsta: elektronička cirkulacijska pumpa visoke učinkovitosti.
• Primjena: grijanje i klimatizacija.
• Nazivni protok: 1,9 m³/h.
• Nazivna visina: 3,26 m.
• Maksimalna visina: 6 m.
• Ugradbena duljina: 180 mm.
• Vrsta priključka: navojni G.
• Veličina priključka: G 2".
• Norma priključka: ISO 228-1.
• Nazivni tlak: PN 10.
• Maksimalni radni tlak: 10 bar.
• Temperatura tekućine: 2-110 °C.
• Temperatura okoline: 0-55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvencija: 50/60 Hz.
• Minimalna apsorbirana snaga: 3 W.
• Maksimalna apsorbirana snaga: 37 W.
• Minimalna struja: 0,04 A.
• Maksimalna struja: 0,40 A.
• Indeks energetske učinkovitosti EEI: 0,18.
• Frekvencijski pretvarač: integriran.
• Toplinska zaštita: elektronička.
• Stupanj zaštite: IP44.
• Klasa izolacije: F.
• Materijal kućišta: lijevano željezo EN-GJL-150.
• Materijal rotora: ojačani kompozit.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantni protok: da.
• Konstantna krivulja: da.
• AUTOADAPT: da.
• PWM ulaz: da.
• Kompatibilno s Grundfos GO: da.
• Vođena konfiguracija: da.
• Detekcija i odzračivanje zraka: da.
• Zaštita od rada na suho: da.
• Robustan start: da.
• Hidrauličko balansiranje: da, putem Grundfos GO.
• Evidencija događaja i trendova: da.
• Orijentacija glave: 9H.
• Homologacije: CE i VDE.
• Neto težina: 2,09 kg.
• Bruto težina: 2,27 kg.
• EAN: 5715467404418.

Pametna cirkulacijska pumpa za grijanje i klimatizaciju

Grundfos ALPHA2 GO 32-60 180 kombinira maksimalnu visinu od 6 metara, G 2" priključak, ugradbenu duljinu od 180 mm i smanjenu potrošnju od 3 do 37 W s inteligentnim funkcijama serije ALPHA2 GO.

Njezina regulacija putem proporcionalnog tlaka, konstantnog tlaka, konstantnog protoka, konstantne krivulje i AUTOADAPT omogućuje prilagodbu različitim hidrauličkim krugovima, dok PWM ulaz olakšava integraciju s vanjskim upravljanjem.

Vođena konfiguracija, detekcija zraka, zaštita od rada na suho, hidrauličko balansiranje i dijagnostika putem Grundfos GO pružaju dodatne alate instalateru, čineći je posebno cjelovitim rješenjem za nove instalacije kao i za zamjenu i modernizaciju postojećih cirkulacijskih pumpi.
