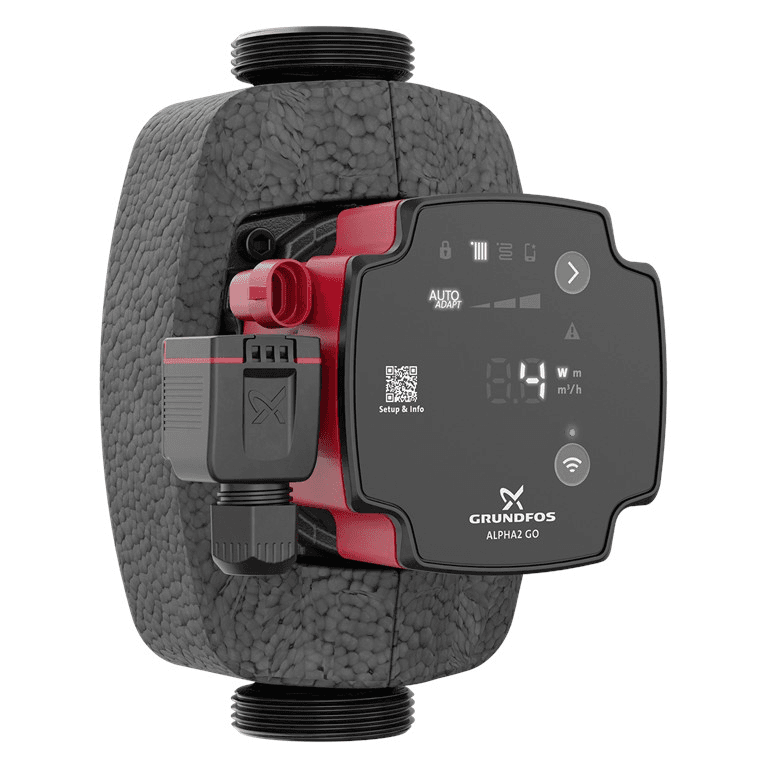

Cirkulacijska pumpa Grundfos ALPHA2 GO 25-90 180

Grundfos ALPHA2 GO 25-90 180 cirkulacijska pumpa, referenca 93074208, elektronička je cirkulacijska pumpa visoke učinkovitosti dizajnirana za sustave grijanja i klimatizacije. Nudi maksimalnu visinu dobave od 9 metara, nazivni protok od 2,7 m³/h i modulirajuću električnu snagu od samo 3 do 90 W. Navojni priključak G 1½", ugradbena duljina od 180 mm i napredne regulacijske funkcije čine je posebno svestranim rješenjem kako za nove instalacije tako i za zamjenu postojećih cirkulacijskih pumpi.

ALPHA2 GO također se ističe povezivošću s aplikacijom Grundfos GO putem Bluetootha. Putem aplikacije instalater može izvršiti vođeno puštanje u rad, odabrati način regulacije i zadanu vrijednost, pregledati radne podatke, pristupiti povijesti događaja, provesti hidrauličko balansiranje i koristiti dijagnostičke alate pumpe.

Elektronička cirkulacijska pumpa s maksimalnom visinom od 9 metara

Grundfos ALPHA2 GO 25-90 dizajnirana je za instalacije koje zahtijevaju veću hidrauličku sposobnost unutar asortimana kućnih i lakih komercijalnih cirkulacijskih pumpi.

Referenca 93074208 nudi maksimalnu visinu dobave od 9 m. Njezina nazivna točka iznosi približno 2,7 m³/h protoka i 6,14 m visine, iako će stvarna radna točka ovisiti o hidrauličkom otporu i odabranoj regulaciji u svakoj instalaciji.

Integrirana elektronika prilagođava rad motora kako bi osigurala potreban protok i tlak, izbjegavajući trajni rad pumpe na maksimalnoj brzini.

Inteligentna regulacija AUTOADAPT

ALPHA2 GO uključuje funkciju AUTOADAPT, koju je Grundfos razvio za automatsko prilagođavanje rada cirkulacijske pumpe stvarnoj toplinskoj potražnji instalacije.

AUTOADAPT može raditi i s regulacijom prema proporcionalnom tlaku i prema konstantnom tlaku. Pumpa analizira radne uvjete i postupno odabire najprikladniju krivulju unutar dostupnog raspona.

Grundfos predviđa AUTOADAPT za uobičajene primjene kao što su:

• Instalacije s radijatorima.
• Podno grijanje.

Napredna konfiguracija AUTOADAPT-a provodi se putem aplikacije Grundfos GO.

Različiti načini regulacije

ALPHA2 GO omogućuje prilagodbu hidrauličkog ponašanja različitim tipovima instalacija putem više načina upravljanja.

• Proporcionalni tlak: tlak se smanjuje kada se smanji potreba za protokom i povećava kada potražnja raste. Posebno je koristan u krugovima radijatora s termostatskim ventilima.
• Konstantni tlak: održava stabilan diferencijalni tlak neovisno o broju otvorenih krugova, te je posebno prikladan za podno grijanje i razdjelnike s više zona.
• Konstantna krivulja: pumpa radi prema odabranoj fiksnoj brzini ili krivulji.
• Konstantni protok: održava zadani protok neovisno o promjenama tlaka u krugu.
• AUTOADAPT: automatski optimizira radnu točku prema potrebama sustava.
• Vanjsko PWM upravljanje: omogućuje vanjskom regulatoru modulaciju pumpe putem kompatibilnog PWM signala.

Napredni načini rada i njihove zadane vrijednosti mogu se konfigurirati putem Grundfos GO.

Bluetooth povezivost s Grundfos GO

ALPHA2 GO ima integrirani Bluetooth za izravnu komunikaciju s aplikacijom Grundfos GO s kompatibilnog mobilnog uređaja.

Ova povezivost instalateru pruža dodatne alate za konfiguraciju, dijagnostiku i dokumentiranje instalacije bez potrebe za vanjskim komunikacijskim dodacima.

Među dostupnim funkcijama nalaze se:

• Vođena konfiguracija.
• Odabir načina upravljanja.
• Izračun zadane vrijednosti.
• Konfiguracija AUTOADAPT-a.
• Pregled radnih podataka.
• Zapisi događaja i pogrešaka.
• Hidrauličko balansiranje.
• Ažuriranje softvera pumpe.
• Generiranje dokumentacije o puštanju u rad.

Vođena konfiguracija za jednostavnije puštanje u rad

Funkcija vođene konfiguracije u Grundfos GO pomaže instalateru odabrati odgovarajući način regulacije i zadanu vrijednost prema konkretnim karakteristikama kruga.

Aplikacija postavlja niz pitanja o tipu instalacije i na temelju tih informacija predlaže odgovarajuću konfiguraciju. Kada AUTOADAPT nije najprikladnija opcija, Grundfos GO također može pomoći u određivanju odgovarajuće zadane vrijednosti.

Ova je funkcija posebno korisna tijekom puštanja u rad novih instalacija i pri zamjeni starih cirkulacijskih pumpi.

Dizajnirana za zamjenu cirkulacijskih pumpi

Grundfos je razvio seriju ALPHA GO također imajući na umu zamjenu postojećih cirkulacijskih pumpi.

Aplikacija Grundfos GO uključuje funkciju pretraživanja zamjene koja omogućuje identifikaciju tisuća postojećih modela cirkulacijskih pumpi i pregled kompatibilne alternative te preporučene konfiguracije.

ALPHA2 GO posebno je namijenjena zamjeni samostalnih cirkulacijskih pumpi i različitih integriranih Grundfos pumpi iz kompatibilnih obitelji UPM3 i UPM4.

Detekcija zraka i funkcija odzračivanja

ALPHA2 GO ima funkciju detekcije zraka. Kada je aktivirana putem Grundfos GO, pumpa može prepoznati prisutnost zraka oko rotora.

Kada detektira zrak, može aktivirati posebno impulsno djelovanje kako bi pomogla njegovo premještanje prema točkama odzračivanja instalacije.

Ova funkcija olakšava puštanje u rad i može pomoći u dijagnosticiranju problema s cirkulacijom povezanih s prisutnošću zraka u krugu.

Zaštita od rada na suho

Pumpa ima zaštitu od rada na suho. Ako otkrije da radi bez dovoljne količine tekućine, može se zaustaviti radi zaštite uređaja i prikazati odgovarajući alarm.

Grundfos GO omogućuje pregled kodova pogrešaka i povijesti događaja radi lakše identifikacije i rješavanja problema.

Robustan start

Serija ALPHA GO uključuje funkciju robustnog starta. Ako rotor naiđe na otpor ili se pumpa blokira, motor izvodi nove pokušaje pokretanja koristeći visok okretni moment kako bi pokušao obnoviti rad.

Ova je značajka posebno korisna nakon dugih razdoblja neaktivnosti instalacije.

Podaci i dijagnostika putem aplikacije

ALPHA2 GO može putem Grundfos GO pružiti različite podatke povezane sa svojim radom, olakšavajući dijagnostiku instalacije.

Među parametrima koji se mogu analizirati nalaze se:

• Procijenjeni protok.
• Visina ili tlak koji se isporučuje.
• Električna potrošnja.
• Temperatura vode.
• Vrijeme rada.
• Događaji, upozorenja i alarmi.

Povijesni zapis pomaže instalateru prepoznati neuobičajena ponašanja i provjeriti razvoj sustava.

Hidrauličko balansiranje s Grundfos GO

ALPHA2 GO ima funkcije hidrauličkog balansiranja putem aplikacije Grundfos GO.

Pravilno balansiranje instalacije pomaže u ispravnoj raspodjeli protoka između potrošača i krugova, sprječavajući da neke zone primaju višak vode dok druge imaju nedovoljan protok.

Ova je značajka posebno korisna u sustavima grijanja s više radijatora ili krugova podnog grijanja.

Visoka energetska učinkovitost

Pumpa ima elektronički motor visoke učinkovitosti i integrirani frekvencijski pretvarač. Referenca 93074208 ima indeks energetske učinkovitosti EEI od 0,20.

Električna ulazna snaga varira između samo 3 i 90 W, ovisno o odabranoj radnoj točki i hidrauličkoj potražnji.

Ova modulacija omogućuje smanjenje potrošnje u usporedbi s tradicionalnim cirkulacijskim pumpama koje održavaju fiksne brzine neovisno o potražnji.

Jednofazno napajanje 220-240 V

Grundfos ALPHA2 GO 25-90 180 radi na jednofaznom napajanju 220-240 V i 50/60 Hz.

Potrošnja struje iznosi približno između 0,04 i 0,78 A, ovisno o radnim uvjetima.

Toplinska zaštita upravlja se elektronički, a motor ima izolacijsku klasu F.

Ugradbena duljina od 180 mm

Oznaka 180 modela odnosi se na njegovu udaljenost između priključaka od 180 mm, što je uobičajena mjera kod cirkulacijskih pumpi instaliranih u sustavima grijanja.

Ovu karakteristiku treba provjeriti zajedno s promjerom priključaka prije zamjene postojeće pumpe.

Priključci G 1½"

Pumpa ima navojne hidrauličke priključke G 1½" u skladu s ISO 228-1.

Nazivni tlak priključaka je PN 10, što odgovara maksimalnom dopuštenom radnom tlaku pumpe.

Maksimalni radni tlak od 10 bar

ALPHA2 GO 25-90 180 pripremljena je za rad pri maksimalnom tlaku sustava od 10 bar.

Treba se ugraditi u hidrauličke krugove čiji projektni uvjeti i sigurnosni elementi jamče da se ta granica ne premašuje.

Temperatura tekućine od -10 do 95 °C

Za referencu 93074208, Grundfos navodi raspon temperature pumpane tekućine od -10 do 95 °C.

To omogućuje uporabu u različitim zatvorenim krugovima grijanja i klimatizacije, pod uvjetom da su medij, temperatura i ostale komponente instalacije kompatibilni.

Dopuštena temperatura okoline tijekom rada iznosi između 0 i 55 °C.

Tijelo pumpe od lijevanog željeza

Hidrauličko kućište izrađeno je od lijevanog željeza EN-GJL-150, materijala uobičajenog za cirkulacijske pumpe namijenjene zatvorenim sustavima grijanja.

Rotor je izrađen od ojačanog kompozitnog materijala, što pomaže u kombiniranju male mase i otpornosti unutar hidrauličkog sklopa.

Ova verzija nije namijenjena cirkulaciji sanitarne pitke vode.

Tehničke karakteristike Grundfos 93074208

• Marka: Grundfos.
• Serija: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Referenca: 93074208.
• Vrsta: elektronička cirkulacijska pumpa.
• Primjena: grijanje i klimatizacija.
• Nazivni protok: 2,7 m³/h.
• Nazivna visina: 6,14 m.
• Maksimalna visina: 9 m.
• Ugradbena duljina: 180 mm.
• Priključci: G 1½".
• Nazivni tlak priključka: PN 10.
• Maksimalni radni tlak: 10 bar.
• Temperatura tekućine: -10 do 95 °C.
• Temperatura okoline: 0 do 55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvencija: 50/60 Hz.
• Minimalna ulazna snaga: 3 W.
• Maksimalna ulazna snaga: 90 W.
• Potrošnja struje: 0,04-0,78 A.
• Indeks energetske učinkovitosti EEI: 0,20.
• Frekvencijski pretvarač: integriran.
• Toplinska zaštita: elektronička.
• Stupanj zaštite: IP44.
• Klasa izolacije: F.
• Materijal kućišta: lijevano željezo EN-GJL-150.
• Materijal rotora: ojačani kompozitni materijal.
• AUTOADAPT: da.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantna krivulja: da.
• Konstantni protok: da.
• Vanjsko PWM upravljanje: da.
• Bluetooth: integriran.
• Kompatibilno s Grundfos GO: da.
• Vođena konfiguracija: da.
• Detekcija i odzračivanje zraka: da.
• Zaštita od rada na suho: da.
• Zapisi upozorenja i alarma: da.
• Hidrauličko balansiranje: da, putem Grundfos GO.
• Neto težina: približno 1,93 kg.
• Bruto težina: približno 2,14 kg.
• EAN: 5715467404357.

Inteligentna cirkulacijska pumpa za grijanje i klimatizaciju

Grundfos ALPHA2 GO 25-90 180 kombinira visoku hidrauličku sposobnost s naprednom elektroničkom regulacijom i mobilnom povezivošću. Njezinih 9 metara maksimalne visine, modulirajuća snaga od 3 do 90 W i različiti načini regulacije omogućuju prilagodbu instalacijama s radijatorima, podnim grijanjem i drugim zatvorenim krugovima grijanja i klimatizacije.

Integracija s Grundfos GO dodaje vođenu konfiguraciju, AUTOADAPT, hidrauličko balansiranje, detekciju zraka, dijagnostiku i zapis podataka, pružajući instalateru alate za puštanje u rad, održavanje i zamjenu postojećih cirkulacijskih pumpi.
