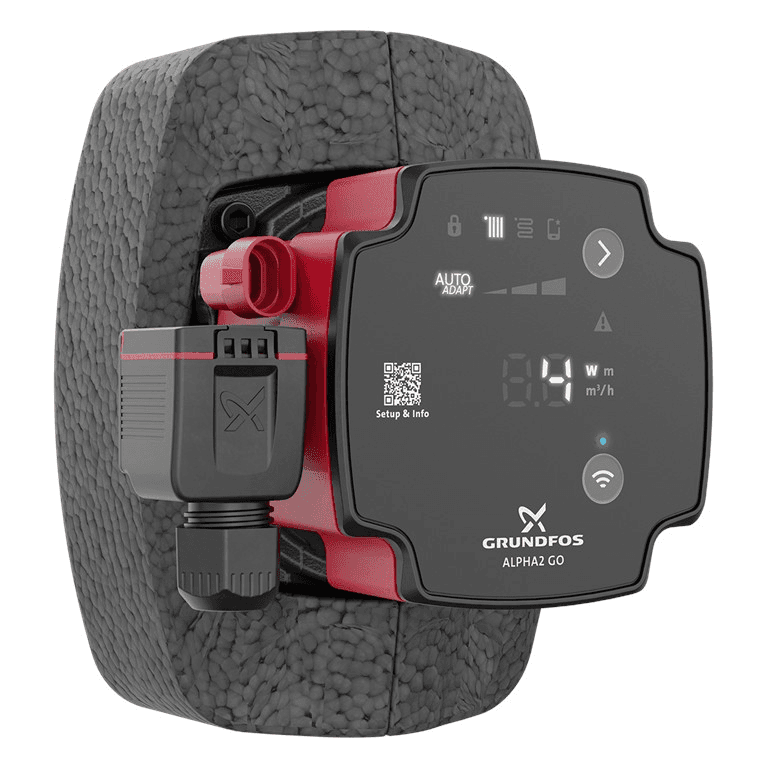

Cirkulacijska pumpa Grundfos ALPHA2 GO 25-60 130

Grundfos ALPHA2 GO 25-60 130 cirkulacijska pumpa, referenca 93074218, je visokoučinkovita elektronička cirkulacijska pumpa dizajnirana za cirkulaciju vode u sustavima grijanja i klimatizacije. Nudi maksimalnu visinu dobave od 6 metara, nazivni protok od 1,9 m³/h, modulirajuću električnu snagu od samo 3 do 37 W, navojne priključke G 1½" i kompaktnu ugradbenu duljinu od 130 mm.

ALPHA2 GO kombinira naprednu hidrauličku regulaciju s izravnom povezivošću putem Bluetootha i aplikacije Grundfos GO. Uključuje AUTOADAPT, proporcionalni tlak, konstantni tlak, konstantni protok, konstantnu krivulju i PWM ulaz, kao i funkcije usmjerene na pojednostavljenje puštanja u rad, hidrauličkog balansiranja, dijagnostike i zamjene postojećih cirkulacijskih pumpi.

Cirkulacijska pumpa s maksimalnom visinom od 6 metara

Grundfos ALPHA2 GO 25-60 130 postiže maksimalnu visinu od 6 m. Njena nazivna točka nalazi se pri protoku od 1,9 m³/h i visini od 3,26 m.

Stvarna radna točka ovisit će o gubicima tlaka u krugu, potrebnom protoku i odabranom načinu regulacije.

Zahvaljujući elektronički komutiranom motoru i integriranom frekvencijskom pretvaraču, pumpa može automatski mijenjati svoj radni režim i izbjeći stalni rad na maksimalnoj snazi kada instalaciji to nije potrebno.

AUTOADAPT za automatsko podešavanje rada

ALPHA2 GO uključuje funkciju AUTOADAPT, koju je Grundfos razvio za automatsku optimizaciju zadane točke cirkulacijske pumpe prema stvarnim potrebama sustava.

AUTOADAPT je dostupan i u proporcionalnom tlaku i u konstantnom tlaku. Na taj se način može koristiti u sustavima radijatora i podnog grijanja bez potrebe za ručnim odabirom jedne fiksne radne točke.

Funkcija analizira potražnju kruga i postupno prilagođava rad kako bi osigurala potreban protok i tlak.

Različiti načini regulacije

Grundfos ALPHA2 GO omogućuje prilagodbu hidrauličkog ponašanja različitim tipovima instalacija putem više načina upravljanja:

• Proporcionalni tlak: mijenja diferencijalni tlak ovisno o traženom protoku, posebno koristan u sustavima radijatora s termostatskim ventilima.
• Konstantni tlak: održava stabilan diferencijalni tlak iako se protok mijenja, konfiguracija posebno prikladna za krugove podnog grijanja.
• Konstantni protok: regulira pumpu kako bi održala zadani protok.
• Konstantna krivulja: omogućuje rad prema odabranoj fiksnoj krivulji.
• AUTOADAPT: automatski optimizira zadanu točku.
• PWM upravljanje: omogućuje vanjskom kompatibilnom regulatoru moduliranje rada cirkulacijske pumpe.

Bluetooth povezivost s Grundfos GO

ALPHA2 GO uključuje Bluetooth za uspostavu izravne veze s aplikacijom Grundfos GO na kompatibilnom mobilnom uređaju.

Ova komunikacija omogućuje instalateru pristup naprednim funkcijama bez potrebe za dodatnim komunikacijskim sučeljima.

Putem aplikacije Grundfos GO mogu se obavljati zadaci kao što su:

• Vođeno podešavanje.
• Odabir načina regulacije.
• Izračun zadane točke.
• Konfiguracija AUTOADAPT-a.
• Hidrauličko balansiranje.
• Pregled radnih podataka.
• Prikaz trendova.
• Pregled zapisnika događaja.
• Dijagnostika upozorenja i alarma.
• Ažuriranje softvera pumpe.
• Pomoć pri zamjeni postojećih cirkulacijskih pumpi.

Vođeno podešavanje za nove instalacije

Aplikacija Grundfos GO uključuje funkciju vođenog podešavanja specifičnu za ALPHA2 GO.

Tijekom puštanja u rad aplikacija traži informacije o instalaciji i pomaže identificirati odgovarajući način upravljanja i zadanu točku.

Kada je AUTOADAPT prikladan, aplikacija može preporučiti ovaj način rada kako bi pumpa automatski optimizirala svoj rad. Kada je potrebno drugačije podešavanje, Grundfos GO pomaže izračunati potrebnu zadanu točku.

Prikladna za radijatore i podno grijanje

Različiti načini regulacije omogućuju korištenje ALPHA2 GO 25-60 130 u brojnim instalacijama grijanja i klimatizacije.

Među njezinim uobičajenim primjenama nalaze se:

• Instalacije grijanja s radijatorima.
• Podno grijanje.
• Zatvoreni krugovi grijanja.
• Hidraulički klimatizacijski sustavi.
• Krugovi povezani s kotlovima.
• Sustavi kompatibilni s dizalicama topline.
• Zamjena samostalnih cirkulacijskih pumpi.
• Zamjena određenih kompatibilnih integriranih UPM3 i UPM4 pumpi.

Posebno dizajnirana za zamjenu cirkulacijskih pumpi

Grundfos je razvio seriju ALPHA GO s posebnom pažnjom na zamjenu postojećih cirkulacijskih pumpi.

Integrirana funkcija zamjene u aplikaciji Grundfos GO omogućuje pretraživanje stare pumpe i provjeru koji je model ALPHA GO prikladan za zamjenu.

U slučaju ALPHA2 GO, izravna veza s aplikacijom omogućuje konfiguriranje nove cirkulacijske pumpe kako bi reproducirala određene radne krivulje kompatibilnih pumpi, što je posebno korisno pri zamjeni integriranih cirkulacijskih pumpi.

Zamjena UPM3 i UPM4 pumpi

Grundfos posebno navodi da je ALPHA2 GO pripremljena za jednostavniju zamjenu različitih integriranih UPM3 i UPM4 pumpi, uz samostalne cirkulacijske pumpe.

Aplikacija pomaže identificirati referencu koja se zamjenjuje i prenijeti odgovarajuću radnu konfiguraciju na novu pumpu.

Detekcija i ispuštanje zraka

ALPHA2 GO ima funkciju detekcije zraka koja se može aktivirati putem aplikacije Grundfos GO.

Kada pumpa detektira zrak oko rotora, može privremeno raditi u impulsima kako bi pomogla premjestiti zrak prema najbližem uređaju za odzračivanje u instalaciji.

Ova funkcija olakšava puštanje u rad i dijagnostiku, iako ne zamjenjuje pravilno opće odzračivanje kruga.

Zaštita od rada na suho

Cirkulacijska pumpa uključuje zaštitu od rada na suho.

Ako se otkrije da pumpa radi bez potrebne količine tekućine, uređaj se može zaustaviti i generirati alarm kako bi se spriječio daljnji rad u neodgovarajućim uvjetima.

Na ALPHA2 GO ovakav se događaj može zabilježiti i pregledati putem aplikacije Grundfos GO radi lakše dijagnostike.

Robustan start protiv blokada

Funkcija Robust Startup osmišljena je kako bi pomogla pumpi pri pokretanju čak i kada rotor nailazi na otpor zbog prljavštine, magnetita ili naslaga.

U slučaju blokade, motor izvodi ponovljene pokušaje pokretanja koristeći visok moment kako bi pokušao vratiti kretanje.

Ova značajka posebno je korisna nakon dugih razdoblja neaktivnosti sustava grijanja.

Keramička osovina i ležajevi

ALPHA2 GO koristi keramičku osovinu i ležajeve, razvijene za smanjeno trošenje tijekom rada.

Ova konstrukcija doprinosi održavanju stabilnih unutarnjih zazora i pomaže ograničiti pojavu mehaničke buke povezane s trošenjem.

Hidrauličko balansiranje putem Grundfos GO

Povezivanje s aplikacijom Grundfos GO omogućuje izvođenje zadataka hidrauličkog balansiranja instalacije.

Pravilno izbalansiran sustav raspodjeljuje potreban protok između različitih potrošača i krugova, izbjegavajući zone s prevelikom ili nedovoljnom cirkulacijom.

Ova je funkcija posebno korisna u instalacijama s više radijatora ili više krugova podnog grijanja.

Zapis događaja i podaci o trendovima

Grundfos GO omogućuje pregled povijesnih informacija povezanih s radom ALPHA2 GO.

Među parametrima koji se mogu analizirati nalaze se trendovi:

• Protok.
• Visina ili isporučeni tlak.
• Potrošnja energije.
• Procijenjena temperatura fluida.
• Trajanje radnih ciklusa.

Aplikacija također održava zapis događaja koji olakšava identifikaciju upozorenja, alarma i mogućih problema u radu.

PWM ulaz za vanjsko upravljanje

ALPHA2 GO uključuje PWM ulaz koji omogućuje precizno upravljanje brzinom pumpe putem kompatibilnog vanjskog regulatora.

Ova mogućnost olakšava integraciju sa sustavima u kojima sam toplinski generator, poput kotla ili kompatibilne dizalice topline, treba izravno upravljati cirkulacijskom pumpom.

Visoka energetska učinkovitost s EEI 0,18

Referenca 93074218 ima indeks energetske učinkovitosti EEI od 0,18.

Električna snaga koju pumpa troši regulira se između samo:

• Minimalna snaga P1: 3 W.
• Maksimalna snaga P1: 37 W.

Ova modulacija omogućuje prilagodbu potrošnje potrebama kruga i predstavlja važnu razliku u odnosu na starije cirkulacijske pumpe fiksne brzine.

Jednofazno napajanje 220-240 V

Grundfos ALPHA2 GO 25-60 130 radi s jednofaznim električnim napajanjem od 220-240 V i 50/60 Hz.

Potrošnja struje iznosi između:

• Minimalna struja: 0,04 A.
• Maksimalna struja: 0,40 A.

Pumpa ima elektroničku toplinsku zaštitu i klasu izolacije F.

Električni priključak za brzu ugradnju

Grundfos oprema ALPHA2 GO priključkom za ugradnju dizajniranim za električno spajanje bez alata.

Ovaj sustav olakšava montažu u novim instalacijama kao i zamjenu postojeće cirkulacijske pumpe.

Kompaktna ugradbena duljina od 130 mm

Oznaka 130 modela odnosi se na udaljenost između priključaka od 130 mm.

Ovaj format posebno je koristan u instalacijama gdje je raspoloživ prostor ograničen ili kada je potrebno zamijeniti postojeću pumpu s istom konstruktivnom duljinom.

Prije zamjene potrebno je provjeriti i duljinu od 130 mm i promjer hidrauličkih priključaka.

Hidraulički priključci G 1½"

Referenca 93074218 ima navojne priključke G 1½" prema ISO 228-1.

Nazivni tlak priključaka je PN 10.

Kombinacija priključka G 1½" i duljine od 130 mm razlikuje ovu verziju od drugih ALPHA2 GO 25-60 modela koji koriste ugradbenu udaljenost od 180 mm.

Maksimalni radni tlak od 10 bar

Pumpa podnosi maksimalni radni tlak od 10 bar.

Hidraulički krug i njegovi sigurnosni elementi moraju biti dimenzionirani tako da tlak ostane unutar granica dopuštenih za cirkulacijsku pumpu i ostale komponente instalacije.

Temperatura tekućine od 2 do 110 °C

Grundfos za referencu 93074218 navodi raspon temperature pumpane tekućine od 2 do 110 °C.

Dopuštena temperatura okoline tijekom rada iznosi između 0 i 55 °C.

Ovaj širok raspon omogućuje uporabu u različitim zatvorenim krugovima grijanja i klimatizacije, pod uvjetom da su medij i ostale komponente kompatibilni.

Tijelo pumpe od lijevanog željeza

Hidrauličko kućište izrađeno je od lijevanog željeza EN-GJL-150.

Radno kolo koristi ojačani kompozitni materijal sastavljen od PES-a s 30 % staklenih vlakana i PESU-GF20%.

Ova je verzija prvenstveno namijenjena zatvorenim krugovima grijanja i klimatizacije.

Zaštita IP44

Grundfos ALPHA2 GO 25-60 130 ima stupanj zaštite IP44.

Instalacija mora poštovati položaje ugradnje, okolišne uvjete i električne zahtjeve koje je propisao proizvođač.

Tehničke karakteristike Grundfos 93074218

• Marka: Grundfos.
• Serija: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 130.
• Referenca: 93074218.
• Tip: visokoučinkovita elektronička cirkulacijska pumpa.
• Primjena: grijanje i klimatizacija.
• Medij naveden u specifikaciji: voda.
• Nazivni protok: 1,9 m³/h.
• Nazivna visina: 3,26 m.
• Maksimalna visina: 6 m.
• Ugradbena duljina: 130 mm.
• Vrsta priključka: navojni G.
• Veličina priključka: G 1½".
• Norma priključka: ISO 228-1.
• Nazivni tlak: PN 10.
• Maksimalni radni tlak: 10 bar.
• Temperatura tekućine: 2-110 °C.
• Temperatura okoline: 0-55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvencija: 50/60 Hz.
• Minimalna ulazna snaga: 3 W.
• Maksimalna ulazna snaga: 37 W.
• Minimalna struja: 0,04 A.
• Maksimalna struja: 0,40 A.
• Indeks energetske učinkovitosti EEI: 0,18.
• Frekvencijski pretvarač: integriran.
• Toplinska zaštita: elektronička.
• Stupanj zaštite: IP44.
• Klasa izolacije: F.
• Materijal kućišta: lijevano željezo EN-GJL-150.
• Materijal radnog kola: kompozit PES 30 % GF + PESU-GF20%.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantni protok: da.
• Konstantna krivulja: da.
• AUTOADAPT: da.
• PWM ulaz: da.
• Bluetooth: integriran.
• Kompatibilna s Grundfos GO: da.
• Vođeno podešavanje: da.
• Detekcija i ispuštanje zraka: da.
• Zaštita od rada na suho: da.
• Robustan start: da.
• Hidrauličko balansiranje: da, putem Grundfos GO.
• Zapis događaja i trendovi: da.
• Orijentacija glave: 9H.
• Homologacije: CE i VDE.
• Neto težina: 1,76 kg.
• Bruto težina: 1,98 kg.
• EAN: 5715467404456.

Kompaktna i inteligentna cirkulacijska pumpa za grijanje

Grundfos ALPHA2 GO 25-60 130 kombinira maksimalnu visinu od 6 metara i G 1½" priključke s kompaktnom duljinom od samo 130 mm, što olakšava integraciju u instalacije gdje je raspoloživ prostor ograničen.

Njezina potrošnja od 3 do 37 W, EEI indeks od 0,18, AUTOADAPT i različiti načini regulacije omogućuju prilagodbu rada sustavima radijatora, podnog grijanja i drugim zatvorenim krugovima grijanja i klimatizacije.

Izravna veza s Grundfos GO dodaje vođeno podešavanje, hidrauličko balansiranje, detekciju zraka, dijagnostiku, povijesni zapis i posebne alate za zamjenu cirkulacijskih pumpi, čineći je posebno cjelovitim rješenjem za nove instalacije i modernizacije.
