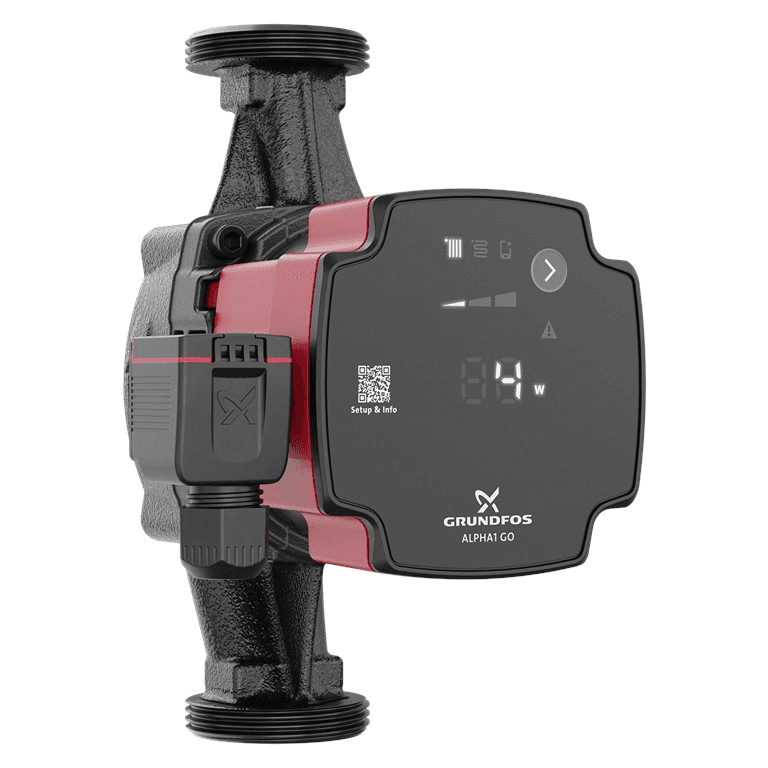

Cirkulacijska pumpa Grundfos ALPHA1 GO 25-40 180

Grundfos cirkulacijska pumpa ALPHA1 GO 25-40 180, referenca 93074185, elektronička je cirkulacijska pumpa visoke učinkovitosti dizajnirana za cirkulaciju vode u sustavima grijanja i klimatizacije. Nudi maksimalnu visinu dobave od 4 metra, nazivni protok od 1,65 m³/h, modulirajuću električnu snagu od 4 do 27 W, navojne priključke G 1½" i ugradbenu duljinu od 180 mm.

Serija ALPHA1 GO posebno je namijenjena kako novim instalacijama tako i zamjeni postojećih cirkulacijskih pumpi. Ima elektroničku regulaciju putem proporcionalnog tlaka, konstantnog tlaka ili konstantne krivulje, zaštitu od rada na suho, funkciju automatskog odzračivanja i robustan start. Osim toga, alat Grundfos GO pomaže instalateru identificirati odgovarajuću postavku pri zamjeni starih pumpi.

Cirkulacijska pumpa s maksimalnom visinom od 4 metra

Grundfos ALPHA1 GO 25-40 180 pruža maksimalnu visinu od 4 m, što je karakteristika označena oznakom modela 25-40.

Za referencu 93074185, Grundfos navodi nazivni protok od 1,65 m³/h i nazivnu visinu od približno 1,89 m. Stvarna radna točka ovisit će o gubicima tlaka u krugu i odabranom načinu regulacije.

Integrirana elektronika omogućuje prilagodbu rada pumpe hidrauličkim potrebama instalacije, izbjegavajući stalni rad pri fiksnoj brzini kada to nije potrebno.

Tri načina regulacije

ALPHA1 GO omogućuje odabir različitih strategija upravljanja kako bi se prilagodila različitim tipovima sustava grijanja.

• Proporcionalni tlak: prilagođava diferencijalni tlak promjenama protoka. Grundfos ga posebno preporučuje za radijatorske sustave s termostatskim ventilima.
• Konstantni tlak: održava stabilan diferencijalni tlak neovisno o promjenama protoka. Posebno je prikladan za podno grijanje i sustave s razdjelnicima.
• Konstantna krivulja: održava rad prema fiksnoj krivulji, što je korisno kada je potrebno ponašanje ekvivalentno konstantnoj brzini.

Svaki od ovih načina ima tri razine podešavanja I, II i III koje se mogu odabrati izravno s prednje ploče pumpe.

Napredni način za zamjenu cirkulacijskih pumpi

Jedna od glavnih prednosti serije ALPHA1 GO je njezina usmjerenost na zamjenu starih cirkulacijskih pumpi, kako samostalnih tako i određenih integriranih modela.

Napredni način omogućuje konfiguriranje pumpe tako da reproducira radne krivulje ekvivalentne onima određenih zamijenjenih cirkulacijskih pumpi.

Pomoću alata za zamjenu Grundfos GO instalater može unijeti ili skenirati podatke stare pumpe. Aplikacija identificira kompatibilnu alternativu i daje konfiguraciju koju je zatim potrebno odabrati na upravljačkoj ploči ALPHA1 GO.

Upotreba s Grundfos GO za zamjene

Aplikacija Grundfos GO olakšava pronalazak odgovarajuće cirkulacijske pumpe pri zamjeni. Instalater može pretražiti postojeći model ili unijeti njegovu referencu kako bi dobio informacije o preporučenoj alternativi i potrebnim postavkama.

Na ALPHA1 GO, aplikacija služi kao alat za pomoć pri zamjeni: pruža parametre koje je potrebno ručno unijeti s upravljačke ploče pumpe.

Važno je razlikovati ovu značajku od ALPHA2 GO: ALPHA1 GO se ne povezuje izravno putem Bluetootha s aplikacijom. Izravna povezivost i napredne digitalne funkcije pripadaju ALPHA2 GO.

Prikladna za radijatore i podno grijanje

Zahvaljujući različitim načinima regulacije, ALPHA1 GO može se prilagoditi različitim zatvorenim krugovima klimatizacije.

Među njezinim uobičajenim primjenama nalaze se:

• Sustavi grijanja s radijatorima.
• Instalacije podnog grijanja.
• Zatvoreni krugovi grijanja.
• Kompatibilni sustavi klimatizacije.
• Zamjena samostalnih cirkulacijskih pumpi.
• Zamjena određenih kompatibilnih integriranih UPS cirkulacijskih pumpi.

Zaštita od rada na suho

Grundfos ALPHA1 GO uključuje zaštitu od rada na suho, dizajniranu za zaštitu pumpe kada nema dovoljno tekućine za ispravan rad.

Ova funkcija povećava zaštitu hidrauličkog sustava od anomalnih situacija tijekom puštanja u rad ili rada instalacije.

Funkcija automatskog odzračivanja

Serija uključuje funkciju automatskog odzračivanja koja pomaže ukloniti zrak prisutan unutar pumpe tijekom rada.

Prisutnost zraka može uzrokovati buku i smanjiti hidrauličku učinkovitost, pa ova značajka olakšava puštanje u rad i doprinosi stabilnijem radu.

Funkcija pumpe ne zamjenjuje pravilno odzračivanje ostatka hidrauličke instalacije.

Robustan start protiv blokada

ALPHA1 GO ima funkciju Robust Startup. Kada rotor naiđe na otpor, elektronika ga pokušava pokrenuti koristeći visok startni moment.

Ova značajka pomaže smanjiti rizik od blokade uzrokovane naslagama prljavštine, magnetita ili kamenca, osobito nakon duljih razdoblja kada je instalacija bila zaustavljena.

Elektronički motor visoke učinkovitosti

Pumpa koristi elektronički komutirani motor i ima integrirani frekvencijski pretvarač, što omogućuje regulaciju električne potrošnje prema potrebama kruga.

Za referencu 93074185, električna ulazna snaga iznosi između:

• Minimalna snaga: 4 W.
• Maksimalna snaga: 27 W.

Indeks energetske učinkovitosti EEI iznosi 0,20, čime se pumpa svrstava u kategoriju elektroničkih cirkulacijskih pumpi visoke učinkovitosti.

Tihi rad

Grundfos je seriju ALPHA GO dizajnirao za rad s niskom razinom buke, prikladan za kućne instalacije gdje se pumpa može nalaziti blizu stambenih prostora.

Elektronička regulacija također pomaže izbjeći brzine i tlakove veće od potrebnih, koji mogu uzrokovati hidrauličku buku u ventilima i krugovima.

G 1½" priključak i ugradbena duljina od 180 mm

Grundfos ALPHA1 GO 25-40 180 ima navojne priključke G 1½" u skladu s ISO 228-1.

Udaljenost između priključaka iznosi 180 mm, što je vrlo uobičajena mjera za cirkulacijske pumpe u sustavima grijanja.

Ove su karakteristike posebno važne kada se pumpa koristi za zamjenu postojećeg uređaja, jer je potrebno provjeriti i ugradbenu duljinu i veličinu priključaka.

Maksimalni radni tlak od 10 bar

Pumpa podnosi maksimalni radni tlak od 10 bar, a njezini priključci imaju klasifikaciju PN 10.

Hidraulički krug treba biti projektiran tako da radni tlak ostane unutar vrijednosti koje dopušta pumpa i ostale komponente instalacije.

Temperatura tekućine od 2 do 110 °C

Za specifičnu referencu 93074185, dokumentacija Grundfos Product Center navodi raspon temperature tekućine od 2 do 110 °C.

Ovaj široki raspon omogućuje uporabu cirkulacijske pumpe u različitim zatvorenim sustavima grijanja i klimatizacije, pod uvjetom da su karakteristike fluida i ostalih komponenti kompatibilne.

Dopuštena temperatura okoline tijekom rada iznosi između 0 i 55 °C.

Kućište od lijevanog željeza

Kućište pumpe izrađeno je od lijevanog željeza EN-GJL-150, materijala koji se uobičajeno koristi za cirkulacijske pumpe namijenjene zatvorenim krugovima grijanja.

Radno kolo izrađeno je od kompozitnog materijala PES ojačanog s 30 % staklenih vlakana.

Ova standardna verzija od lijevanog željeza namijenjena je zatvorenim sustavima grijanja i klimatizacije te se ne smije miješati sa specifičnim verzijama od nehrđajućeg čelika namijenjenima drugim primjenama.

Jednofazno napajanje 220-240 V

ALPHA1 GO 25-40 180 radi s jednofaznim električnim napajanjem od 220-240 V i 50/60 Hz.

Njezina potrošnja struje iznosi približno između:

• Minimalna struja: 0,06 A.
• Maksimalna struja: 0,30 A.

Zaštita motora provodi se elektronički, a Grundfos navodi klasu izolacije F.

IP44 zaštita

Pumpa ima stupanj zaštite IP44, što pruža zaštitu od prodora krutih tijela i prskanja vode prema uvjetima definiranim klasifikacijom.

Instalacija uvijek mora poštovati položaje montaže, okolišne uvjete i električne zahtjeve koje je naveo Grundfos.

Tehničke karakteristike Grundfos 93074185

• Marka: Grundfos.
• Serija: ALPHA1 GO.
• Model: ALPHA1 GO 25-40 180.
• Referenca: 93074185.
• Tip: elektronička cirkulacijska pumpa.
• Primjena: grijanje i klimatizacija.
• Nazivni protok: 1,65 m³/h.
• Nazivna visina: 1,89 m.
• Maksimalna visina: 4 m.
• Ugradbena duljina: 180 mm.
• Vrsta priključka: navojni G.
• Veličina priključka: G 1½".
• Norma priključka: ISO 228-1.
• Nazivni tlak: PN 10.
• Maksimalni radni tlak: 10 bar.
• Temperatura tekućine: 2 do 110 °C.
• Temperatura okoline: 0 do 55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvencija: 50/60 Hz.
• Minimalna ulazna snaga: 4 W.
• Maksimalna ulazna snaga: 27 W.
• Minimalna struja: 0,06 A.
• Maksimalna struja: 0,30 A.
• Indeks energetske učinkovitosti EEI: 0,20.
• Frekvencijski pretvarač: integriran.
• Toplinska zaštita: elektronička.
• Stupanj zaštite: IP44.
• Klasa izolacije: F.
• Materijal kućišta: lijevano željezo EN-GJL-150.
• Materijal radnog kola: PES + 30 % staklenih vlakana.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantna krivulja: da.
• Razine regulacije: I, II i III.
• Napredni način zamjene: da.
• Zaštita od rada na suho: da.
• Funkcija automatskog odzračivanja: da.
• Robustan start: da.
• Asistencija za zamjenu putem Grundfos GO: da.
• Izravna Bluetooth veza s Grundfos GO: ne.
• Neto težina: 1,92 kg.
• Bruto težina: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO za zamjenu i nove instalacije

Grundfos ALPHA1 GO 25-40 180 kombinira elektroničku regulaciju, nisku potrošnju i standardni format od 180 mm kako bi olakšala i nove instalacije i zamjenu postojećih cirkulacijskih pumpi.

Njezina tri načina upravljanja, maksimalna visina od 4 metra, G 1½" priključak, zaštita od rada na suho, automatsko odzračivanje i robustan start pružaju glavne funkcije potrebne za kućne sustave grijanja i klimatizacije.

Osim toga, pomoć Grundfos GO za identifikaciju zamjenskih pumpi i reprodukciju postavki pojednostavljuje rad instalatera pri modernizaciji postojećih sustava, uz jednostavnu konfiguraciju ove ALPHA1 GO izravno s njezine upravljačke ploče.
