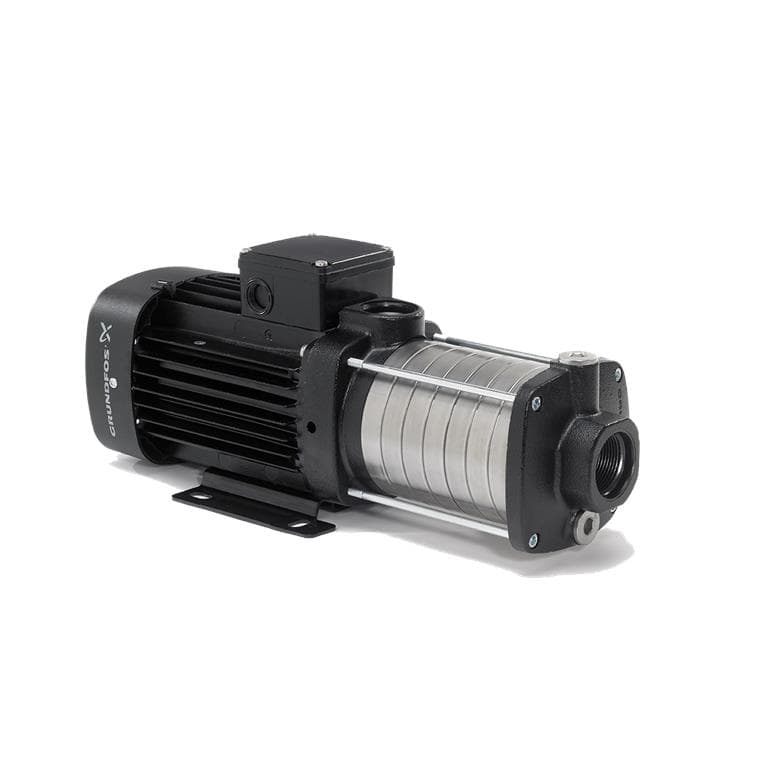

Višestupanjska centrifugalna pumpa Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Grundfos višestupanjska centrifugalna pumpa CM 5-5 A-R-A-E-AVBE C1-A-A-N, referenca 92880796, kompaktna je horizontalna pumpa namijenjena crpljenju i povećanju tlaka vode. Ima 5 radnih kola, nominalni protok od 4,7 kubičnih metara na sat i nominalnu visinu dizanja od 38,61 metara, uz robusno hidrauličko kućište i unutarnje komponente od nehrđajućeg čelika.

Opremljena je jednofaznim asinkronim motorom snage 0,9 kilovata za napajanje od 220 do 230 volti i 50 herca. Horizontalna izvedba, aksijalni usis i radijalni tlačni priključak omogućuju ugradnju u kućne, komercijalne i industrijske sustave gdje je potrebno transportirati vodu ili povećati raspoloživi tlak.

Horizontalna višestupanjska centrifugalna pumpa Grundfos CM 5-5

Serija Grundfos CM sastoji se od višestupanjskih centrifugalnih pumpi kompaktne izvedbe. Kod reference 92880796, tekućina ulazi kroz aksijalni usisni priključak i prolazi kroz različite hidrauličke stupnjeve prije izlaska kroz radijalni tlačni priključak.

Višestupanjski dizajn omogućuje stvaranje visokog tlaka uz zadržavanje malih dimenzija, pa je prikladan za instalacije u kojima je potrebno kombinirati umjeren protok sa značajnom visinom dizanja.

Nominalni protok od 4,7 kubičnih metara na sat

Nominalna točka navedena za ovu pumpu odgovara protoku od 4,7 kubičnih metara na sat i manometarskoj visini od 38,61 metara.

Hidraulička krivulja CM 5-5 omogućuje prilagodbu rada različitim kombinacijama protoka i tlaka unutar područja rada. Kao referenca, specijalizirani tehnički distributeri navode približan maksimalni protok od 6,1 kubičnih metara na sat i maksimalnu visinu od oko 48 metara.

5 stupnjeva za stvaranje većeg tlaka

Pumpa ima 5 radnih kola raspoređenih u seriju. U višestupanjskoj pumpi svaki stupanj postupno povećava tlak tekućine, omogućujući postizanje većih visina nego što bi to obično pružila centrifugalna pumpa s jednim stupnjem sličnih dimenzija.

Ova konfiguracija prikladna je za primjene tlačenja, distribucije i prijenosa vode gdje je potrebno savladati visinske razlike ili velike gubitke tlaka.

Radna kola i hidrauličke komponente od nehrđajućeg čelika

Radna kola izrađena su od nehrđajućeg čelika EN 1.4301, ekvivalentnog AISI 304. Osovina i hidrauličke komore također su od nehrđajućeg čelika, što osigurava mehaničku otpornost i otpornost na koroziju u kompatibilnim primjenama s vodom.

Usisni i tlačni dijelovi izrađeni su od lijevanog željeza EN-GJL-200, ekvivalentnog ASTM A48-25A, čime se postiže robusna konstrukcija za podnošenje tlaka u instalaciji.

Mehanička brtva AVBE

Referenca 92880796 koristi mehaničku brtvu s kodom AVBE. Riječ je o neizbalansiranoj brtvi s O-prstenom, posebno dizajniranoj za ovu seriju.

Rotirajuća površina brtve izrađena je od aluminijeva oksida ili glinice, dok je nepokretna površina od ugljičnog grafita impregniranog smolom. Sekundarna brtva izrađena je od EPDM-a, materijala posebno prikladnog za primjene s vodom i toplom vodom.

Grundfos navodi da ova kombinacija materijala pruža dobro brtvljenje i otpornost na trošenje u kompatibilnim primjenama. EPDM nije predviđen za crpljenje mineralnih ulja.

Jednofazni motor snage 0,9 kilovata

Pumpa ima jednofazni asinkroni motor hlađen ventilatorom s nazivnom izlaznom snagom P2 od 0,9 kilovata.

Nazivno napajanje iznosi 1 × 220-230 volti pri 50 herca, pa je ova verzija posebno namijenjena instalacijama s jednofaznim električnim napajanjem.

Motor učinkovitosti IE2

Motor ima razred učinkovitosti IE2 prema IEC 60034-30 i konstrukcijske značajke u skladu s primjenjivim normama za električne motore ove serije.

Nazivna brzina vrtnje iznosi približno između 2.790 i 2.810 okretaja u minuti, dok su hidraulički podaci pumpe određeni uz referentnu brzinu od 2.900 okretaja u minuti.

Zaštita IP55 i izolacija klase F

Motor ima stupanj zaštite IP55, što pruža zaštitu od prodora prašine u štetnim količinama i od mlazova vode u uvjetima propisanim za ovu klasifikaciju.

Klasa izolacije je F, a motor ima toplinsku zaštitu PTO. Kabel za napajanje nije uključen uz pumpu.

Nazivna struja

Nazivna struja koju navodi Grundfos iznosi između 5,72 i 5,60 ampera, ovisno o naponu napajanja unutar nazivnog raspona od 220 do 230 volti.

Početna struja iznosi približno između 400 i 440 posto nazivnog strujnog opterećenja, što treba uzeti u obzir pri pravilnom dimenzioniranju električnih zaštita i sklopnih elemenata.

Maksimalni radni tlak od 10 bar

Grundfos CM 5-5 dizajnirana je za rad s maksimalnim radnim tlakom od 10 bar unutar temperaturnih uvjeta koje definira proizvođač.

Grundfos konkretno navodi maksimalni tlak od 10 bar pri 40 stupnjeva Celzija. Kada temperatura tekućine dosegne 90 stupnjeva Celzija, dopušteni maksimalni tlak smanjuje se na 6 bar.

Temperatura tekućine od -20 do 90 stupnjeva Celzija

Raspon temperature crpljene tekućine iznosi između -20 i 90 stupnjeva Celzija. To omogućuje uporabu pumpe s hladnom i toplom vodom, unutar uvjeta rada, tlaka i materijala koje je odredio proizvođač.

Tehnička dokumentacija kao referencu za objavljene podatke o učinku uzima vodu na 20 stupnjeva Celzija i približnu gustoću od 998,2 kilograma po kubičnom metru.

Temperatura okoline od -20 do 55 stupnjeva Celzija

Pumpa može raditi pri temperaturi okoline između -20 i 55 stupnjeva Celzija, uz poštivanje uvjeta ugradnje i ventilacije potrebnih za motor.

Navojni priključci Rp

Hidraulički priključak ostvaruje se putem unutarnjih Whitworth cijevnih navoja Rp prema ISO 7/1, što olakšava ugradnju u standardne navojne instalacije.

• Usisni priključak: Rp 1 1/4 inča.
• Tlačni priključak: Rp 1 inč.
• Konfiguracija usisa: aksijalna.
• Konfiguracija tlačnog priključka: radijalna.

Razlika u promjeru između usisa i tlačnog priključka odgovara specifičnom hidrauličkom dizajnu ove verzije CM 5-5.

Kompaktan dizajn za ograničen prostor

Pumpa i motor čine kompaktnu jedinicu montiranu na maloj osnovi. Ova konfiguracija pojednostavljuje ugradnju i omogućuje postavljanje sklopa u tehničke prostorije i prostore s ograničenom raspoloživom površinom.

Dimenzijski nacrt reference 92880796 navodi ukupnu približnu duljinu od 400 milimetara. Prije ugradnje potrebno je ostaviti dovoljno prostora za hidrauličke priključke, ventilaciju motora i kasnije održavanje.

Jednostavno održavanje

Dizajn serije CM omogućuje pristup hidrauličkim komponentama s kraja pumpe. Komore, usis i tlačni dio povezani su pomoću četiri navojne zatezne šipke.

Grundfos je ovu seriju dizajnirao tako da olakša servisne zahvate te nudi rezervne dijelove i posebne komplete za različite komponente hidrauličkog sklopa.

Prikladna za primjene s pitkom vodom

Tehnička dokumentacija za ovu referencu navodi homologacije ACS i NSF61 za pitku vodu, uz opće certifikate CE, EAC i UKCA.

Konačna kompatibilnost s pitkom vodom mora se održavati uporabom pribora, cijevi i ostalih komponenti koje su također prikladne za tu namjenu te poštivanjem uvjeta propisanih pravilima instalacije.

Primjene pumpe Grundfos CM 5-5

Zahvaljujući višestupanjskoj konstrukciji i kombinaciji protoka i tlaka, Grundfos CM 5-5 može se koristiti u različitim sustavima transporta i tlačenja vode kompatibilnima s njezinim karakteristikama.

• Povećanje tlaka u vodovodnim instalacijama.
• Prijenos i distribucija vode.
• Sustavi vodoopskrbe.
• Komercijalne i industrijske instalacije.
• Oprema i pomoćni sustavi koji zahtijevaju crpljenje vode.
• Primjene s pitkom vodom kompatibilne s njezinim certifikatima.

Pumpa nema ugrađen frekvencijski pretvarač, pa ova verzija radi pri fiksnoj brzini kada se izravno priključi na električno napajanje.

Tehničke karakteristike Grundfos CM 5-5 92880796

• Marka: Grundfos.
• Serija: CM.
• Referenca: 92880796.
• Model: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Vrsta: horizontalna višestupanjska centrifugalna pumpa.
• Broj radnih kola: 5.
• Referentna tekućina: voda.
• Nominalni protok: 4,7 kubičnih metara na sat.
• Nominalna visina: 38,61 metara.
• Približni maksimalni protok: 6,1 kubičnih metara na sat.
• Približna maksimalna visina: 48 metara.
• Raspon temperature tekućine: između -20 i 90 stupnjeva Celzija.
• Maksimalni radni tlak: 10 bar.
• Maksimalni tlak pri 40 stupnjeva Celzija: 10 bar.
• Maksimalni tlak pri 90 stupnjeva Celzija: 6 bar.
• Temperatura okoline: između -20 i 55 stupnjeva Celzija.
• Hidrauličko kućište: lijevano željezo EN-GJL-200.
• Radna kola: nehrđajući čelik AISI 304.
• Osovina i komore: nehrđajući čelik.
• Kod mehaničke brtve: AVBE.
• Materijal sekundarne brtve: EPDM.
• Usisni priključak: Rp 1 1/4 inča.
• Tlačni priključak: Rp 1 inč.
• Vrsta usisa: aksijalna.
• Vrsta tlačnog priključka: radijalna.
• Nazivna snaga motora P2: 0,9 kilovata.
• Napajanje: jednofazno 220 do 230 volti.
• Frekvencija: 50 herca.
• Nazivna struja: između 5,72 i 5,60 ampera.
• Nazivna brzina vrtnje: između 2.790 i 2.810 okretaja u minuti.
• Razred učinkovitosti motora: IE2.
• Stupanj zaštite motora: IP55.
• Klasa izolacije: F.
• Ugrađena toplinska zaštita: PTO.
• Frekvencijski pretvarač: nije ugrađen.
• Električni kabel uključen: ne.
• Minimalni indeks učinkovitosti MEI: jednak ili veći od 0,7.
• Neto težina: 15,8 kilograma.
• Bruto težina: 18,4 kilograma.
• Približna duljina: 400 milimetara.
• Homologacije: CE, EAC i UKCA.
• Homologacije za pitku vodu: ACS i NSF61.
• Tolerancija krivulje: ISO 9906:2012 3B.

Kompaktna višestupanjska pumpa za tlačenje i opskrbu vodom

Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N kombinira 5 hidrauličkih stupnjeva, unutarnje komponente od nehrđajućeg čelika i jednofazni motor snage 0,9 kilovata kako bi osigurala nominalnu točku od 4,7 kubičnih metara na sat pri visini od 38,61 metara.

Njezina kompaktna konstrukcija, maksimalni tlak od 10 bar, navojni priključci, zaštita IP55 i homologacije za pitku vodu čine ovu pumpu svestranim rješenjem za distribuciju, prijenos i povećanje tlaka u instalacijama koje zahtijevaju pouzdanu horizontalnu centrifugalnu pumpu malih dimenzija.
