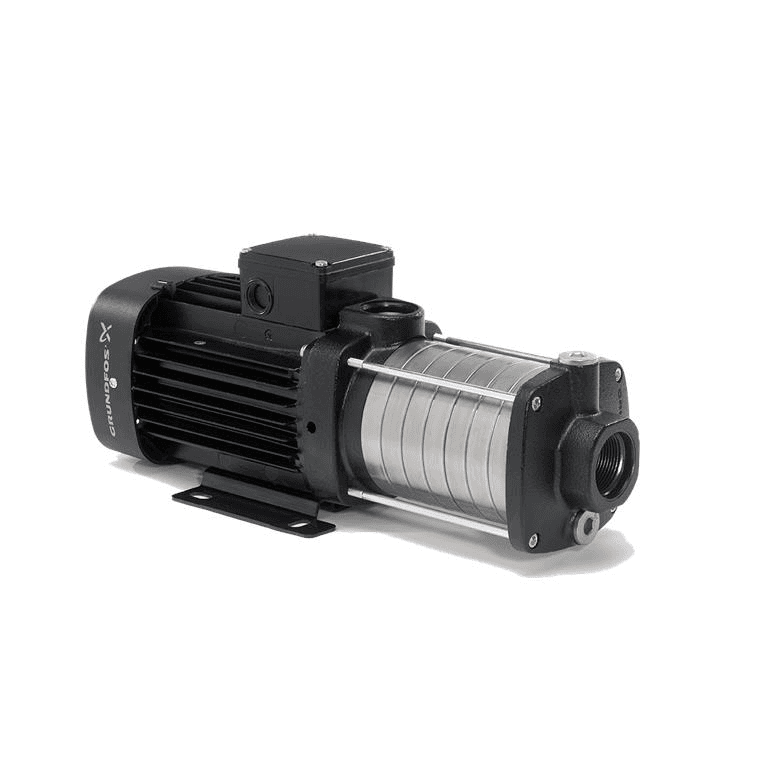

Višestupanjska centrifugalna pumpa Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Grundfos višestupanjska centrifugalna pumpa CM 5-4 A-R-A-E-AVBE C1-A-A-N, referenca 92880795, kompaktna je horizontalna pumpa dizajnirana za pumpanje vode u vodoopskrbnim sustavima, sustavima za povišenje tlaka, grijanju, obradi vode, navodnjavanju i drugim hidrauličkim primjenama. Nudi nazivni protok od 4,7 kubičnih metara na sat i nazivnu manometarsku visinu od 30,69 metara.

Ovaj model uključuje 4 radna kola i jednofazni asinkroni motor snage 0,67 kilovata, napajan s 220-230 volti i 50 herca. Konstrukcija kombinira radna kola, komore i osovinu od nehrđajućeg čelika s hidrauličkim komponentama ulaza i izlaza od lijevanog željeza, pružajući robusno rješenje za profesionalne hidrauličke instalacije.

Horizontalna višestupanjska centrifugalna pumpa Grundfos CM 5-4

Grundfos CM 5-4 pripada obitelji horizontalnih višestupanjskih centrifugalnih pumpi CM. Njezina konfiguracija koristi aksijalni usisni ulaz i radijalni tlačni izlaz, pri čemu je hidraulički sklop izravno spojen na motor.

Korištenje više stupnjeva omogućuje stvaranje velike tlačne visine uz zadržavanje kompaktnih dimenzija, što je posebno prikladno za instalacije u kojima je potrebno povećati tlak vode.

Nazivni protok od 4,7 kubičnih metara na sat

Nominalna točka navedena za referencu 92880795 je:

• Nazivni protok: 4,7 kubičnih metara na sat.
• Nazivna manometarska visina: 30,69 metara.
• Broj radnih kola: 4.
• Brzina korištena za hidrauličke podatke: 2.900 okretaja u minuti.
• Tolerancija krivulje: ISO 9906:2012 klasa 3B.

Stvarni protok i tlak ovisit će o radnoj točki instalacije, gubicima tlaka u cjevovodima i geometrijskoj visini koju pumpa mora savladati.

Jednofazni motor snage 0,67 kilovata

CM 5-4 92880795 uključuje jednofazni asinkroni motor hlađen ventilatorom i montiran na nosače.

• Nazivna snaga P2: 0,67 kilovata.
• Napajanje: 1 × 220-230 volti.
• Frekvencija: 50 herca.
• Nazivna struja: približno 4,30-4,15 ampera.
• Nazivna brzina: 2.810-2.830 okretaja u minuti.
• Klasa učinkovitosti motora: IE2.
• Stupanj zaštite: IP55.
• Klasa izolacije: F.
• Veličina motora: 80B.
• Servisni faktor: 1,00.

Ova verzija nema ugrađeni frekvencijski pretvarač i izravno se spaja na odgovarajuće električno napajanje.

Četiri stupnja za stvaranje tlaka

Oznaka CM 5-4 identificira višestupanjsku pumpu s 4 radna kola. Voda prolazi kroz više hidrauličkih stupnjeva, postupno povećavajući tlak prije izlaska iz pumpe kroz tlačni priključak.

Ovaj dizajn posebno je prikladan za sustave koji trebaju kombinirati umjeren protok s višim tlačnim visinama od onih koje obično pruža jednostupanjska centrifugalna pumpa.

Radna kola i unutarnje komponente od nehrđajućeg čelika

Grundfos koristi nehrđajući čelik za glavne unutarnje hidrauličke komponente pumpe. Radna kola izrađena su od nehrđajućeg čelika EN 1.4301 / AISI 304, dok su osovina i komore također izrađene od nehrđajućeg čelika.

• Radna kola: nehrđajući čelik.
• Kvaliteta radnih kola: EN 1.4301 / AISI 304.
• Komore: nehrđajući čelik.
• Osovina: nehrđajući čelik.
• Hidrauličko kućište: lijevano željezo.
• Lijevano željezo: EN-GJL-200 / ASTM A48-25A.

Ova kombinacija pruža otpornu konstrukciju, uz zadržavanje nehrđajućeg čelika u unutarnjim elementima izravno povezanima sa stupnjevima pumpanja.

Mehanička brtva AVBE

Pumpa uključuje Grundfos mehaničku brtvu s oznakom AVBE. Riječ je o brtvi s O-prstenom posebno dizajniranoj za ovu obitelj pumpi.

• Primarna brtva: AVBE.
• Šifra brtve: AVBE.

Ispravan odabir mehaničke brtve važan je za osiguravanje kompatibilnosti s tekućinom te temperaturnim i tlačnim uvjetima instalacije.

Maksimalni radni tlak od 10 bar

CM 5-4 podnosi maksimalni radni tlak od 10 bar, uz ograničenja koja ovise o temperaturi tekućine.

• Maksimalni radni tlak: 10 bar.
• Maksimalni tlak pri 40 stupnjeva Celzija: 10 bar.
• Maksimalni tlak pri 90 stupnjeva Celzija: 6 bar.

Ukupni tlak instalacije mora uzeti u obzir i tlak na usisu i tlak koji stvara sama pumpa.

Temperatura tekućine od -20 do 90 stupnjeva Celzija

Pumpa je predviđena za rad s vodom u širokom temperaturnom rasponu:

• Navedena pumpana tekućina: voda.
• Minimalna temperatura tekućine: -20 stupnjeva Celzija.
• Maksimalna temperatura tekućine: 90 stupnjeva Celzija.
• Temperatura korištena za hidrauličke podatke: 20 stupnjeva Celzija.
• Referentna gustoća: 998,2 kilograma po kubičnom metru.

Za tekućine s karakteristikama različitim od vode ili s dodacima, prethodno treba provjeriti kompatibilnost materijala i mehaničke brtve.

Temperatura okoline do 55 stupnjeva Celzija

Pumpa se može instalirati u okruženjima s temperaturama između -20 i 55 stupnjeva Celzija, uz poštivanje uvjeta ventilacije i stabilne montaže propisanih za motor.

Navojni priključci Rp

Priključak na instalaciju izvodi se putem unutarnjih Whitworth Rp navoja prema ISO 7/1.

• Vrsta priključka: Rp.
• Usisni priključak: Rp 1 1/4.
• Tlačni priključak: Rp 1.
• Položaj izlaza: 12.
• Šifra priključka: R.

Aksijalni usis i radijalni izlaz omogućuju ugradnju pumpe u kompaktne instalacije i pojednostavljuju uobičajeni raspored cjevovoda.

Prikladna za različite hidrauličke primjene

Zbog svojih hidrauličkih i konstrukcijskih karakteristika, Grundfos CM 5-4 može se koristiti u različitim vrstama instalacija gdje je potrebno transportirati vodu ili povećati njezin tlak, među ostalim:

• Sustavi vodoopskrbe i distribucije vode.
• Sustavi za povišenje tlaka.
• Sustavi grijanja.
• Obrada vode.
• Navodnjavanje.
• Primjene fertirigacije i doziranja povezane s hidrauličkim sustavima.
• Prijenos vode u industrijskim instalacijama.

Radna točka pumpe uvijek se mora odabrati prema potrebnom protoku i ukupnoj izračunatoj manometarskoj visini za instalaciju.

Homologacije za pitku vodu

Tehnički list ove reference navodi ACS i NSF61 homologacije za pitku vodu, uz opće homologacije CE, EAC i UKCA.

• Homologacije: CE, EAC i UKCA.
• Homologacije za pitku vodu: ACS i NSF61.

Ove certifikacije posebno su važne kada se pumpa integrira u instalacije u kojima pumpana voda mora ispunjavati posebne sanitarne zahtjeve.

Kompaktan dizajn za horizontalnu ugradnju

CM 5-4 je predviđena za horizontalnu montažu na stabilnu podlogu. Prema dimenzijskom crtežu za referencu 92880795, ukupna duljina sklopa iznosi približno 362 milimetra, uz maksimalnu širinu od približno 158 milimetara.

Tijekom ugradnje treba ostaviti dovoljno prostora oko motora kako bi se omogućilo njegovo hlađenje i olakšale kasnije operacije pregleda i održavanja.

Tehničke karakteristike Grundfos CM 5-4 92880795

• Marka: Grundfos.
• Serija: CM.
• Referenca: 92880795.
• Model: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Vrsta: horizontalna višestupanjska centrifugalna pumpa.
• Broj stupnjeva / radnih kola: 4.
• Nazivni protok: 4,7 kubičnih metara na sat.
• Nazivna visina: 30,69 metara.
• Referentna hidraulička brzina: 2.900 okretaja u minuti.
• Nazivna snaga P2: 0,67 kilovata.
• Motor: jednofazni asinkroni motor hlađen ventilatorom.
• Napon: 1 × 220-230 volti.
• Frekvencija: 50 herca.
• Nazivna struja: 4,30-4,15 ampera.
• Klasa učinkovitosti motora: IE2.
• Stupanj zaštite: IP55.
• Klasa izolacije: F.
• Ugrađeni frekvencijski pretvarač: ne.
• Mehanička brtva: AVBE.
• Radna kola: nehrđajući čelik AISI 304.
• Hidrauličko kućište: lijevano željezo EN-GJL-200.
• Maksimalni radni tlak: 10 bar.
• Maksimalni tlak pri 90 stupnjeva Celzija: 6 bar.
• Raspon temperature tekućine: od -20 do 90 stupnjeva Celzija.
• Raspon temperature okoline: od -20 do 55 stupnjeva Celzija.
• Usisni priključak: Rp 1 1/4.
• Tlačni priključak: Rp 1.
• Homologacije za pitku vodu: ACS i NSF61.
• Opće homologacije: CE, EAC i UKCA.
• Tolerancija krivulje: ISO 9906:2012 klasa 3B.
• Ukupna približna duljina: 362 milimetra.
• Neto težina: 14,5 kilograma.
• Bruto težina: 17 kilograma.

Kompaktna višestupanjska pumpa za povišenje tlaka i transport vode

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 kombinira nazivni protok od 4,7 kubičnih metara na sat s nazivnom visinom od 30,69 metara i jednofaznim motorom snage 0,67 kilovata, nudeći kompaktno rješenje za instalacije koje trebaju transportirati vodu i povećati njezin tlak.

Njezina četiri stupnja, radna kola od nehrđajućeg čelika, maksimalni tlak od 10 bar, IP55 zaštita, Rp navojni priključci i ACS i NSF61 homologacije omogućuju uporabu u širokom rasponu hidrauličkih instalacija, kako stambenih tako i profesionalnih i industrijskih, uvijek unutar radnih uvjeta koje je odredio Grundfos.
