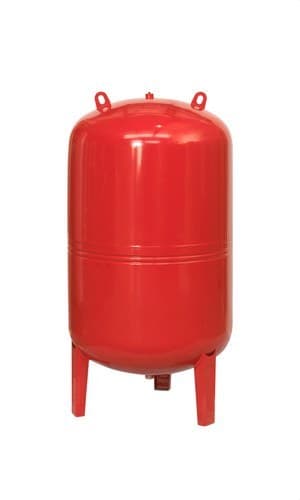

Ekspanzijska posuda s membranom Ibaiondo 500 CMF 1"

Ekspanzijska posuda Ibaiondo 500 CMF, referenca 04500351, dizajnirana je za apsorpciju promjena volumena fluida u zatvorenim sustavima grijanja i klimatizacije. Ima kapacitet od 500 litara, maksimalni radni tlak od 6 bar i donji priključak od 1 cola.

Njezin vertikalni format s nogama olakšava ugradnju na pod i posebno je prikladan za instalacije velikog kapaciteta. Spremnik je izrađen od čelika, ima fiksnu, nerazmjenjivu membranu i opremljen je ventilom za napuhavanje za provjeru i podešavanje tlaka prednapuhavanja.

Ekspanzijska posuda od 500 litara za grijanje i klimatizaciju

Tijekom rada sustava grijanja ili klimatizacije, promjene temperature uzrokuju promjene volumena fluida u krugu. Ekspanzijska posuda omogućuje apsorpciju tih promjena i pomaže održati tlak sustava unutar vrijednosti predviđenih za instalaciju.

Model Ibaiondo 500 CMF namijenjen je posebno za zatvorene krugove. Njegov kapacitet od 500 litara omogućuje uporabu u instalacijama gdje je potreban velik ekspanzijski volumen, uvijek u skladu s dimenzioniranjem izrađenim za svaki sustav.

Maksimalni radni tlak od 6 bar

Posuda je pripremljena za rad pri maksimalnom radnom tlaku od 6 bar. Tijekom proizvodnje podvrgava se ispitnom tlaku od 9 bar, u skladu sa specifikacijama koje je utvrdio Ibaiondo.

Tvornički tlak prednapuhavanja iznosi 1,5 bar, a plin koji se koristi za prednapuhavanje je zrak. Taj tlak treba provjeriti i, kada je potrebno, prilagoditi prema karakteristikama instalacije prije puštanja u rad.

Fiksna nerazmjenjiva membrana

500 CMF ima nerazmjenjivu membranu u skladu s normom EN 13831. Membrana odvaja fluid iz kruga od prednapuhane zračne komore i omogućuje kompenzaciju promjena volumena koje nastaju tijekom rada sustava.

Ovaj model namijenjen je instalacijama grijanja i klimatizacije, a membrana je prema proizvođaču klasificirana kao neprikladna za pitku vodu. Stoga se ne smije miješati s ekspanzijskim posudama namijenjenima za sustave sanitarne tople vode.

Donji priključak od 1 cola

Hidraulički priključak nalazi se na donjem dijelu posude i ima dimenziju od 1 cola. Ova konfiguracija omogućuje integraciju spremnika u krug uz poštivanje hidrauličke sheme i odgovarajućih uputa za montažu.

Posuda također ima ventil za napuhavanje, koji omogućuje provjeru tlaka zračne komore i izvođenje potrebnih održavanja.

Vertikalna konstrukcija s nogama

Ibaiondo 500 CMF ima vertikalni dizajn s potpornim nogama, osmišljen za postavljanje izravno na stabilnu površinu. Ovaj format posebno je praktičan kod spremnika velikog kapaciteta jer osigurava stabilnost i olakšava hidrauličko spajanje iz donje zone.

Tijelo je izrađeno od čelika i ima vanjsku završnu obradu u obliku crvene boje, karakteristične za CMF liniju za grijanje i klimatizaciju.

Dimenzije Ibaiondo 500 CMF

Ekspanzijska posuda ima približan promjer od 750 milimetara i ukupnu visinu od 1.445 milimetara. Njezina težina iznosi približno 63 kilograma.

Te dimenzije treba uzeti u obzir pri odabiru mjesta ugradnje, ostavljajući potreban prostor za instalaciju, priključivanje i kasnije održavanje.

Raspon temperature

Prema tehničkom listu Ibaionda, posuda je pripremljena za rad u sustavima s temperaturama između -10 i 100 stupnjeva Celzija, unutar uvjeta tlaka i rada koje je odredio proizvođač.

Proizvedeno u skladu s propisima za tlačnu opremu

Ekspanzijska posuda Ibaiondo 500 CMF proizvodi se u skladu s Direktivom 2014/68/EU o tlačnoj opremi. Linija CMF također ima certifikat za ekspanzijske posude projektirane prema normi EN 13831.

Ibaiondo za ovu liniju navodi 3 godine jamstva, u skladu s važećom tehničkom dokumentacijom proizvođača.

Tehničke karakteristike Ibaiondo 500 CMF

• Marka: Ibaiondo.
• Referenca: 04500351.
• Model: 500 CMF.
• Vrsta proizvoda: membranska ekspanzijska posuda.
• Primjena: zatvoreni sustavi grijanja i klimatizacije.
• Kapacitet: 500 litara.
• Maksimalni radni tlak: 6 bar.
• Ispitni tlak: 9 bar.
• Tvornički tlak prednapuhavanja: 1,5 bar.
• Plin za prednapuhavanje: zrak.
• Membrana: fiksna i nerazmjenjiva.
• Norma membrane: EN 13831.
• Prikladno za pitku vodu: ne.
• Priključak za vodu: 1 cola.
• Položaj priključka: donji.
• Materijal spremnika: čelik.
• Temperatura sustava: između -10 i 100 stupnjeva Celzija.
• Promjer: 750 milimetara.
• Visina: 1.445 milimetara.
• Težina: približno 63 kilograma.
• Ugradnja: vertikalno na nogama.
• Ventil za napuhavanje: uključen.
• Vanjska završna obrada: crvena boja.
• Direktiva proizvodnje: 2014/68/EU.
• Jamstvo proizvođača: 3 godine.

Ekspanzijska posuda velikog kapaciteta za zatvorene krugove

S kapacitetom od 500 litara, maksimalnim tlakom od 6 bar i vertikalnom konstrukcijom s donjim priključkom, Ibaiondo 500 CMF posebno je namijenjen instalacijama grijanja i klimatizacije koje zahtijevaju ekspanzijsku posudu velikog volumena.

Njegovo čelično tijelo, fiksna membrana, tvorničko prednapuhavanje od 1,5 bar i dimenzije od 750 milimetara promjera i 1.445 milimetara visine čine rješenje posebno dizajnirano za kontrolu ekspanzije fluida u velikim zatvorenim krugovima.
