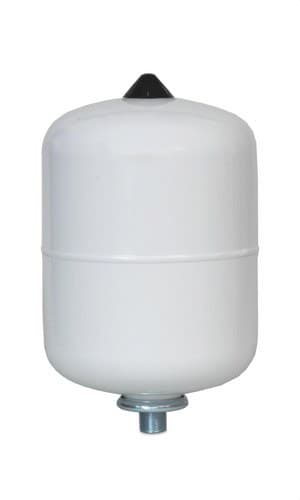

Ekspanzijska posuda 24 CMR-8 3/4" ACS

Ekspanzijska posuda Ibaiondo 24 CMR, referenca 01025082, membranska je ekspanzijska posuda od 24 litre posebno dizajnirana za otvorene sustave sanitarne tople vode (STV). Njezina je funkcija apsorbirati povećanje volumena koje voda doživljava pri zagrijavanju, pomažući u kontroli promjena tlaka u instalaciji i zaštiti njezinih komponenti.

Ovaj model radi pri maksimalnom radnom tlaku od 8 bar, isporučuje se s tvorničkim predtlakom zraka od 3 bar i ima navojni priključak za vodu 3/4". Za razliku od CMR modela manjeg kapaciteta, 24 CMR ima vijčani poklopac od nehrđajućeg čelika i zamjenjivu membranu prikladnu za pitku vodu.

Ekspanzijska posuda od 24 litre za STV

Ibaiondo 24 CMR razvijen je za instalacije sanitarne tople vode u otvorenom krugu. Kada temperatura vode poraste, raste i njezin volumen. Posuda prima dio te ekspanzije i komprimira zrak sadržan u svojoj komori, smanjujući porast tlaka koji bi nastao u instalaciji bez ekspanzijske posude.

Kada temperatura padne, tlak pohranjen u zračnoj komori potiče povrat vode u krug, kompenzirajući promjene volumena svojstvene radu sustava.

Kapacitet od 24 litre

Nazivni kapacitet posude iznosi 24 litre. Ispravno dimenzioniranje ekspanzijske posude mora se provesti uzimajući u obzir ukupni volumen vode u instalaciji, tlak dovoda, podešeni tlak sigurnosnog ventila i radne temperature.

Pravilan odabir omogućuje održavanje tlakova unutar predviđenih granica i smanjuje nepotrebna aktiviranja sigurnosnog ventila.

Maksimalni radni tlak od 8 bar

Model 24 CMR ima maksimalni radni tlak od 8 bar. Ibaiondo izričito navodi ovu vrijednost za referencu 01025082, razlikujući je od drugih CMR posuda bez nogica manjeg kapaciteta koje mogu raditi na 10 bar.

Radni tlak instalacije ni u kojem slučaju ne smije premašiti maksimalni tlak naveden na pločici posude.

Tvornički predtlak od 3 bar

Posuda se isporučuje iz tvornice s predtlakom zraka od 3 bar. Taj tlak može zahtijevati podešavanje tijekom puštanja u rad kako bi se prilagodio stvarnim uvjetima instalacije.

Provjera i izmjena predtlaka moraju se provesti s posudom pravilno izoliranom i bez tlaka vode na membrani, slijedeći upute za ugradnju i održavanje tvrtke Ibaiondo.

Zamjenjiva membrana prikladna za pitku vodu

Važeća tehnička dokumentacija tvrtke Ibaiondo navodi da je model 24 CMR PN8 iznimka unutar CMR serije bez nogica: ima zamjenjivu membranu u skladu s EN 13831 i prikladnu za kontakt s pitkom vodom.

Ovakva konstrukcija omogućuje zamjenu membrane kada je potrebno, bez nužne zamjene cijele posude zbog trošenja tog dijela.

Vijčani poklopac i priključak od nehrđajućeg čelika

24 CMR ima vijčani poklopac od nehrđajućeg čelika povezan sa svojim sustavom zamjenjive membrane. Ibaiondo također navodi priključak za vodu od nehrđajućeg čelika za ovaj model.

Hidraulički priključak je navojni R 3/4" muški plinski navoj, prikladan za ugradnju u kompatibilne STV instalacije.

Temperatura sustava od -10 do +100 °C

Važeći tehnički list navodi raspon temperature sustava od -10 do +100 °C. Posudu treba ugraditi i koristiti uz poštivanje tih granica i uvjeta koje propisuje proizvođač.

Čelična konstrukcija i bijela završna obrada

Spremnik je izrađen od čelika i ima vanjsku završnu obradu bijelom bojom. Konstrukcija je dizajnirana da izdrži predviđene radne tlakove u instalacijama sanitarne tople vode.

Posuda također ima ventil za napuhavanje koji omogućuje provjeru i podešavanje tlaka zračne komore tijekom ugradnje i održavanja.

Kompaktne dimenzije

Ibaiondo 24 CMR ima promjer od 320 mm i visinu od 430 mm. Njegova približna težina iznosi 4,5 kg.

Riječ je o modelu bez nogica, pa se mora postaviti u skladu s uputama proizvođača za montažu i, prema potrebi, uz odgovarajuće potporne elemente.

Pomaže smanjiti ispuštanja sigurnosnog ventila

Pravilno dimenzionirana posuda apsorbira toplinsko širenje vode i sprječava da se povećanje volumena izravno pretvori u pretjerani porast tlaka.

To pomaže smanjiti otvaranja i kapanja sigurnosnog ventila uzrokovana širenjem vode tijekom ciklusa zagrijavanja, čime se također smanjuju nepotrebni gubici vode.

Doprinosi ublažavanju promjena tlaka

Zračna komora i membrana omogućuju ublažavanje promjena tlaka nastalih tijekom rada kruga. Ibaiondo također navodi da ugradnja CMR posude može pomoći smanjiti učinke hidrauličkog udara povezanog s naglim promjenama protoka.

Ugradnja u sustave sanitarne tople vode

24 CMR namijenjen je instalacijama STV-a gdje je potrebno kompenzirati toplinsko širenje vode, kao što su instalacije povezane s akumulacijskim spremnicima, bojlerima, sustavima proizvodnje tople vode i drugim kompatibilnim sanitarnim krugovima.

Posudu treba odabrati prema stvarnim hidrauličkim parametrima svake instalacije i montirati tako da se može pravilno pregledavati i održavati.

Održavanje predtlaka

Predtlak treba povremeno provjeravati kako bi se održao ispravan rad posude. Ibaiondo preporučuje provjeru s posudom hidraulički izoliranom i ispražnjenom od vode, izbjegavajući mjerenja dok tlak vode djeluje na membranu.

Radove na posudi uvijek treba izvoditi s instalacijom bez tlaka i od strane kvalificiranog osoblja.

Tehničke karakteristike Ibaiondo 24 CMR

• Marka: Ibaiondo.
• Referenca: 01025082.
• Model: 24 CMR.
• Serija: CMR ACS.
• Vrsta: membranska ekspanzijska posuda.
• Primjena: otvoreni sustavi sanitarne tople vode.
• Kapacitet: 24 litre.
• Maksimalni radni tlak: 8 bar.
• Tvornički predtlak: 3 bar.
• Plin za predtlak: zrak.
• Temperatura sustava: -10 do +100 °C.
• Membrana: zamjenjiva.
• Membrana prikladna za pitku vodu: da.
• Norma membrane: EN 13831.
• Poklopac: vijčani od nehrđajućeg čelika.
• Priključak za vodu: nehrđajući čelik.
• Navoj priključka: R 3/4" muški plinski navoj.
• Materijal spremnika: čelik.
• Ventil za napuhavanje: uključen.
• Vanjska završna obrada: bijela boja.
• Promjer: 320 mm.
• Visina: 430 mm.
• Težina: približno 4,5 kg.
• Konfiguracija: model bez nogica.
• Proizvodnja: u skladu s Direktivom o tlačnoj opremi 2014/68/EU.
• Jamstvo navedeno u važećem tehničkom listu: 3 godine.

Kompaktna ekspanzijska posuda za STV instalacije

Ibaiondo 24 CMR kombinira kapacitet od 24 litre, maksimalni tlak od 8 bar i predtlak od 3 bar u kompaktnom formatu Ø320 x 430 mm. Njegova zamjenjiva membrana prikladna za pitku vodu i priključak od nehrđajućeg čelika razlikuju ga od CMR modela manjeg volumena iz iste obitelji.

Posebno je prikladan za kontrolu toplinskog širenja vode u STV instalacijama, pomažući stabilizirati tlak u krugu, smanjiti ispuštanja sigurnosnog ventila i zaštititi komponente instalacije od promjena tlaka.

Važno: tvornički predtlak od 3 bar treba provjeriti i, kada je potrebno, prilagoditi stvarnim uvjetima instalacije. Dimenzioniranje, montaža i održavanje moraju se provoditi uz poštivanje uputa tvrtke Ibaiondo i važećih propisa.
