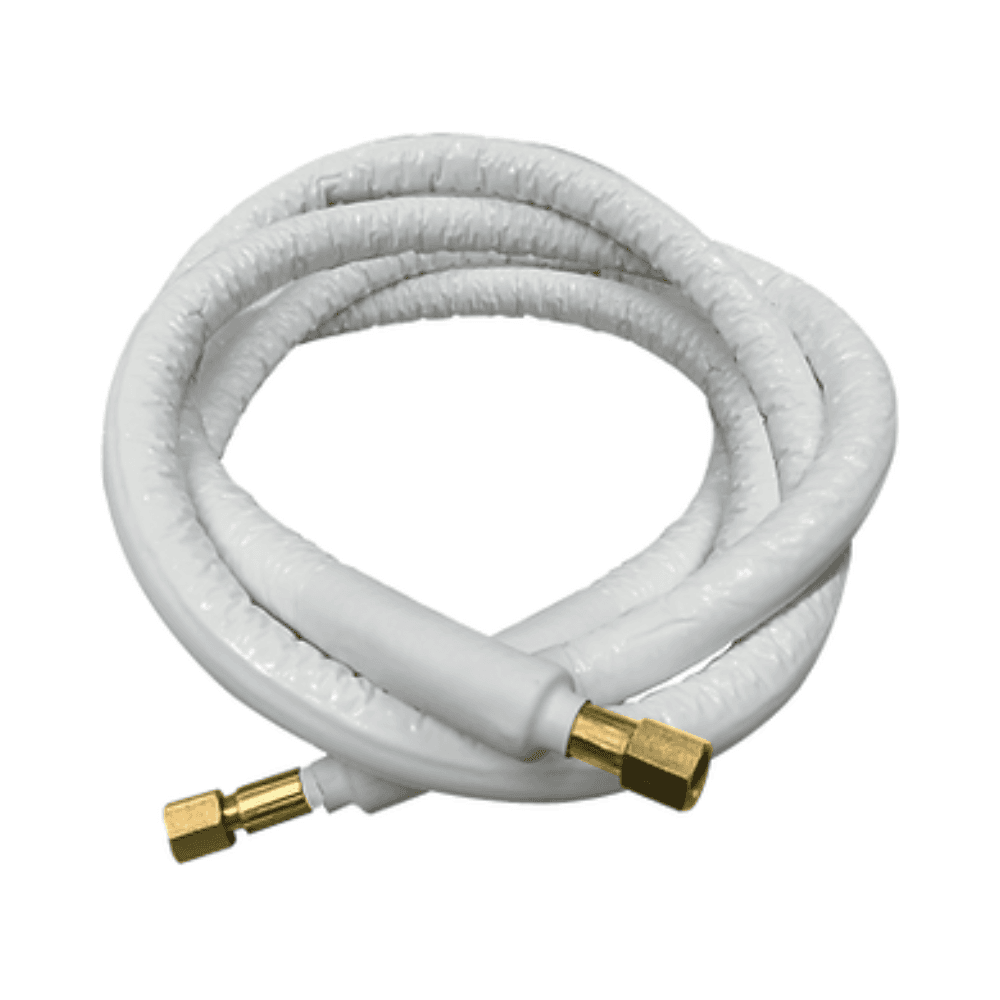

Set fleksibilnih cijevi za rashladne uređaje Kronos Pipe Ø 1/4" 3/8" - Kolut od 6 metara

Zimaklima Kronos Pipe 6002-6000 rashladni cijevni kit dizajniran je za izradu spojeva između unutarnjih i vanjskih jedinica klima uređaja i sustava izravnog širenja. Uključuje 2 role cijevi od 6 metara, jednu s nazivnim promjerom od 1/4 inča i drugu od 3/8 inča.

Sustav Kronos Pipe predstavlja fleksibilnu alternativu za vođenje rashladnog sredstva i ističe se jednostavnošću rukovanja. Cijev se može prilagoditi različitim zavojima i kutovima tijekom ugradnje, smanjujući potrebu za oblikovanjem kakvo je uobičajeno kod krutih cijevi.

Fleksibilna cijev za instalacije klima uređaja

Glavna značajka sustava Kronos Pipe je njegova fleksibilnost. Njegova višeslojna konstrukcija omogućuje usmjeravanje i savijanje cijevi tijekom montaže, olakšavajući put između unutarnje i vanjske jedinice klimatizacijskog uređaja.

Ova fleksibilnost posebno je korisna u instalacijama s promjenama smjera, uskim prolazima ili trasama gdje je potrebno prilagoditi rashladni vod raspoloživom prostoru.

Osim toga, riječ je o laganoj cijevi jednostavnoj za rukovanje, što pomaže pojednostaviti i transport i montažne radove na gradilištu.

Kit s cijevima od 1/4 i 3/8 inča

Šifra 6002-6000 sastoji se od dviju rashladnih cijevi duljine 6 metara svaka:

• 1 rola od 6 metara s nazivnim promjerom od 1/4 inča.
• 1 rola od 6 metara s nazivnim promjerom od 3/8 inča.

Ova kombinacija promjera uobičajena je u brojnim sustavima klimatizacije s izravnim širenjem i omogućuje da u istom kitu imate dvije potrebne linije za cirkulaciju rashladnog sredstva između jedinica sustava, pod uvjetom da dimenzije odgovaraju onima koje je naveo proizvođač klimatizacijskog sustava.

Kompatibilno s rashladnim sredstvima R32, R410A, R134a, R404a i R407c

Cijev Kronos Pipe namijenjena je za spajanje sustava izravnog širenja koji rade s različitim rashladnim plinovima. Prema tehničkom listu sustava, kompatibilna je sa:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Također se može koristiti za transport rashladnog sredstva u tekućem i plinovitom stanju, unutar uvjeta tlaka i temperature utvrđenih za sustav.

Kronos Pipe nije kompatibilan s rashladnim sredstvom R22.

Višeslojna konstrukcija od 7 slojeva

Cijev Kronos Pipe koristi strukturu od 7 slojeva osmišljenu za pružanje mehaničke otpornosti, nepropusnosti, izolacije i zaštite od uobičajenih uvjeta rashladne instalacije.

Njezina kompozicija uključuje:

• Unutarnji sloj od poliamida dugog lanca.
• Zaštitni aluminijski film od četiri sloja.
• Pletenicu od sintetičkih vlakana visoke čvrstoće.
• Srednji premaz od polimera s visokim barijernim učinkom.
• Vanjski premaz otporan na habanje, ultraljubičaste zrake i abraziju.
• Izolaciju od pjenastog ekspandiranog polietilena sa zatvorenim ćelijama.
• Vanjski zaštitni film od polietilena otporan na ultraljubičaste zrake.

Ova konstrukcija omogućuje korištenje iste cijevi i za vođenje rashladnog sredstva i za osiguravanje potrebne izolacije oko rashladnog voda.

Integrirana izolacija

Cijevi uključene u ovaj kit imaju izolacijski omotač od pjenastog ekspandiranog polietilena sa zatvorenim ćelijama. Ovaj sloj pomaže ograničiti toplinske razmjene s okolinom i smanjuje stvaranje kondenzacije u instalaciji.

Vanjski sloj također pruža zaštitu od ultraljubičastih zraka, habanja i abrazije, čime se poboljšava zaštita cijevi tijekom ugradnje i uporabe.

Radna temperatura i tlak

Sustav Kronos Pipe pripremljen je za rad u širokom rasponu uvjeta unutar rashladnih krugova. Njegov radni temperaturni raspon iznosi između -30 i 110 stupnjeva Celzija, uz povremene vršne vrijednosti do 130 stupnjeva Celzija.

Tehnička dokumentacija navodi uvjete uporabe do 80 bar i ističe da je sustav ispitan na 100 bar.

Tehnički podaci za cijev od 1/4 inča

• Nazivni promjer: 1/4 inča.
• Nazivni unutarnji promjer: 5,2 milimetra.
• Nazivni vanjski promjer: 9,5 milimetara.
• Minimalni radijus savijanja: 65 milimetara.
• Približna težina: 80 grama po metru.
• Promjena duljine pod radnim tlakom: približno 1 posto.

Tehnički podaci za cijev od 3/8 inča

• Nazivni promjer: 3/8 inča.
• Nazivni unutarnji promjer: 8,4 milimetra.
• Nazivni vanjski promjer: 13 milimetara.
• Minimalni radijus savijanja: 95 milimetara.
• Približna težina: 125 grama po metru.
• Promjena duljine pod radnim tlakom: približno 1 posto.

Ispitano za rashladne primjene

Kronos Pipe razvijen je posebno za rashladne i klimatizacijske primjene te ima laboratorijska ispitivanja namijenjena provjeri njegova ponašanja u uvjetima tlaka, temperature, propusnosti i rada karakterističnima za ovu vrstu instalacija.

Tehnička dokumentacija proizvoda navodi kao referentnu normu EN 1736:2008, koja se odnosi na fleksibilne komponente cijevi koje se koriste u rashladnim sustavima i toplinskim pumpama.

Glavne značajke Zimaklima Kronos Pipe 6002-6000

• Marka: Zimaklima.
• Linija: Kronos Pipe.
• Šifra: 6002-6000.
• Vrsta proizvoda: izolirani fleksibilni kit rashladnih cijevi.
• Sadržaj: 2 role cijevi.
• Duljina svake role: 6 metara.
• Uključeni promjeri: 1/4 i 3/8 inča.
• Primjena: rashladni spoj između jedinica sustava izravnog širenja.
• Kompatibilna rashladna sredstva: R32, R410A, R134a, R404a i R407c.
• Kompatibilnost s R22: nije kompatibilno.
• Raspon temperature: od -30 do 110 stupnjeva Celzija.
• Maksimalna povremena temperatura: 130 stupnjeva Celzija.
• Radni tlak: do 80 bar.
• Navedeni ispitni tlak: 100 bar.
• Struktura: višeslojna cijev od 7 slojeva.
• Izolacija: pjenasti ekspandirani polietilen sa zatvorenim ćelijama.
• Vanjska zaštita: otporna na habanje, abraziju i ultraljubičaste zrake.
• Referentna norma: EN 1736:2008.

Fleksibilno rješenje za rashladni spoj

Zimaklima Kronos Pipe kit od 1/4 i 3/8 inča objedinjuje u jednom setu dvije potrebne dimenzije cijevi za brojne instalacije klima uređaja, s 6 metara duljine za svaki promjer.

Njegova višeslojna struktura, integrirana izolacija i visoka fleksibilnost omogućuju jednostavnije izvođenje rashladnih trasa, uz prilagodbu zavojima i promjenama smjera tijekom montaže. To je rješenje posebno namijenjeno klimatizacijskim instalacijama s modernim rashladnim sredstvima kao što su R32 i R410A, uz poštivanje promjera, tlakova i uvjeta koje navodi proizvođač uređaja.
