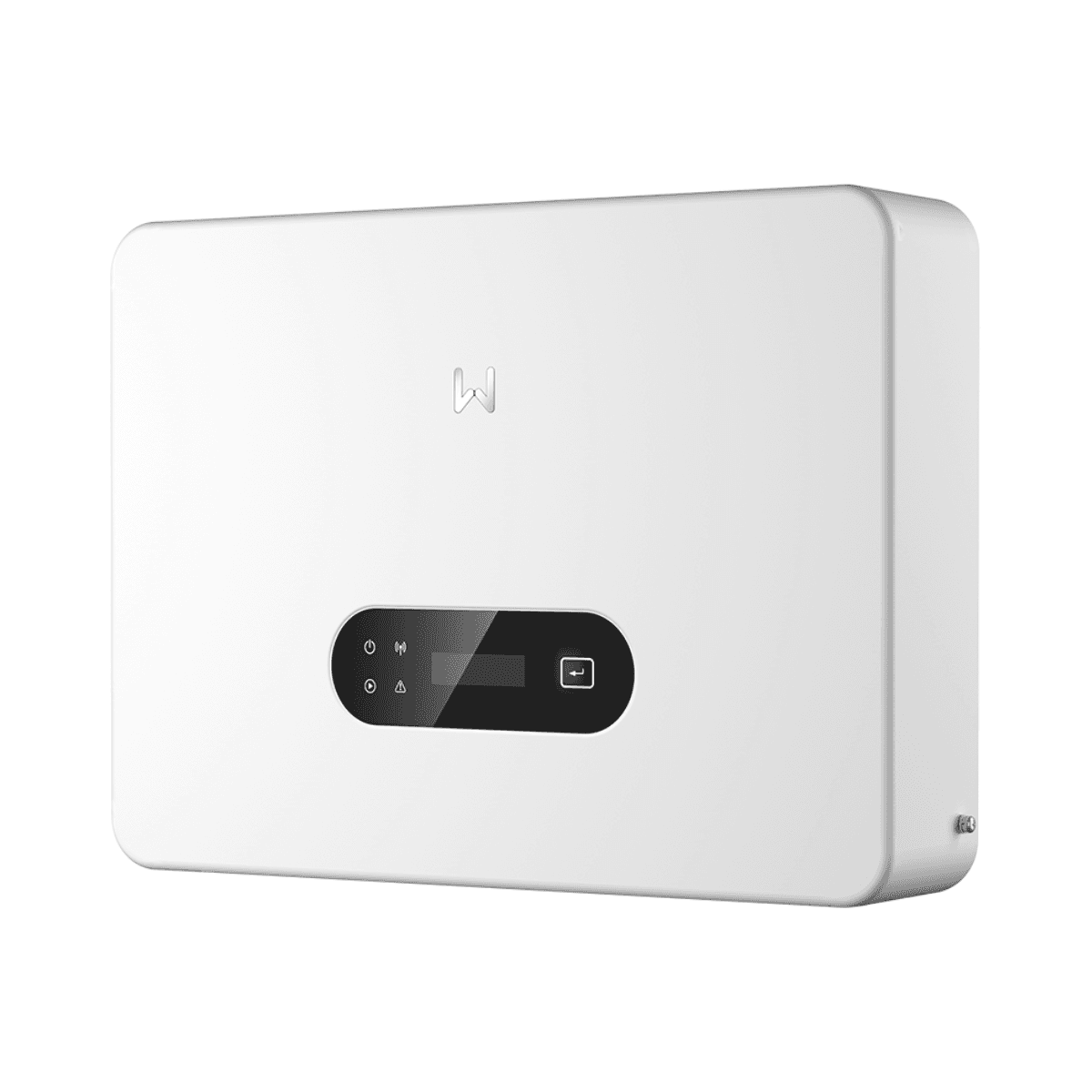

Jednofazni solarni inverter 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

GoodWe GW8.5K-MS-G40 monofazni solarni inverter je string inverter snage 8,5 kW koji pripada četvrtoj generaciji serije MS G4. Posebno je dizajniran za stambene fotonaponske instalacije koje zahtijevaju visoku snagu i fleksibilnost u konfiguraciji panela, uz 3 neovisna MPPT trackera i jedan fotonaponski ulaz po svakom MPPT-u.

Zahvaljujući maksimalnoj struji od 20 A po MPPT-u, kompatibilnosti s fotonaponskim predimenzioniranjem do 200% i maksimalnoj učinkovitosti od 97,9%, GW8.5K-MS-G40 spreman je za rad s modernim fotonaponskim modulima visoke snage. Njegov dizajn upotpunjuju IP66 zaštita, hlađenje prirodnom konvekcijom i akustični rad ispod 30 dB.

Monofazni inverter od 8,5 kW s 3 MPPT-a

GoodWe GW8.5K-MS-G40 pruža nazivnu i maksimalnu izlaznu snagu od 8.500 W, uz maksimalnu prividnu snagu od 8.500 VA. Dizajniran je za monofazne električne mreže od 220, 230 ili 240 V i radi na nazivnoj frekvenciji od 50 ili 60 Hz.

Jedna od njegovih glavnih prednosti je ugradnja 3 neovisna MPPT trackera. Svaki MPPT podržava jedan fotonaponski string, što omogućuje podjelu solarnog polja na do tri grupe s različitim radnim uvjetima.

Ova arhitektura posebno je zanimljiva za krovove s više orijentacija, različitim nagibima ili zonama s različitim uvjetima zračenja, jer svaki string ima vlastito praćenje točke maksimalne snage.

20 A maksimalne struje po MPPT-u

Svaki od tri MPPT-a podržava maksimalnu ulaznu struju od 20 A i maksimalnu struju kratkog spoja od 26 A. Ove karakteristike poboljšavaju kompatibilnost s današnjim fotonaponskim modulima visoke snage i struje.

Maksimalni fotonaponski ulazni napon iznosi 600 V, dok se MPPT radni raspon nalazi između 40 i 560 V. Napon pokretanja iznosi samo 50 V, a nazivni ulazni napon doseže 360 V.

Fotonaponsko predimenzioniranje do 200%

GoodWe za seriju MS G4 navodi fotonaponsko predimenzioniranje do 200%. Ova značajka omogućuje spajanje veće snage modula od nazivnog izlaznog kapaciteta invertera, pod uvjetom da se poštuju naponi, struje i ostala električna ograničenja koja je propisao proizvođač.

Predimenzioniranje fotonaponskog polja može pomoći u povećanju sati tijekom kojih inverter radi blizu svoje optimalne snage, osobito tijekom razdoblja slabijeg zračenja, ranih jutarnjih sati ili kasnih poslijepodnevnih sati.

Maksimalna učinkovitost od 97,9%

GW8.5K-MS-G40 postiže maksimalnu učinkovitost od 97,9% i europsku učinkovitost od 97,3%, omogućujući visoko učinkovitu pretvorbu energije istosmjerne struje iz panela u izmjeničnu struju upotrebljivu u instalaciji.

Maksimalna izlazna struja iznosi 38,7 A. Faktor snage je približno 1 i može se podešavati između 0,8 kapacitivno i 0,8 induktivno. Maksimalno ukupno harmonijsko izobličenje koje navodi GoodWe iznosi manje od 3%.

Ugrađene zaštite za fotonaponsku instalaciju

GoodWe oprema GW8.5K-MS-G40 različitim funkcijama zaštite i nadzora na strani istosmjerne i izmjenične struje.

• Nadzor struje po fotonaponskom stringu: integriran.
• Detekcija izolacijskog otpora fotonaponskog sustava: integrirana.
• Nadzor rezidualne struje: integriran.
• Zaštita od obrnutog polariteta DC: integrirana.
• Anti-islanding zaštita: integrirana.
• Zaštita od prekomjerne struje AC: integrirana.
• Zaštita od kratkog spoja AC: integrirana.
• Zaštita od prenapona AC: integrirana.
• DC prekidač: integriran.
• Zaštita od prenapona DC: SPD Tip II.
• Zaštita od prenapona AC: SPD Tip II.
• Daljinsko isključivanje: integrirano.
• AFCI: dostupan opcionalno.

Opcionalni AFCI 3.0 s detekcijom luka

Serija MS G4 može opcionalno uključivati AFCI 3.0, funkciju detekcije i prekida električnih lukova u istosmjernoj struji. GoodWe koristi tehnologiju potpomognutu umjetnom inteligencijom za prepoznavanje situacija kompatibilnih s lukom i djelovanje na sustav.

Ova značajka predstavlja dodatnu sigurnosnu opciju za instalacije u kojima je potrebna zaštita od određenih kvarova luka u fotonaponskom polju.

WiFi, LAN, Bluetooth, RS485 i 4G

GoodWe GW8.5K-MS-G40 nudi različite mogućnosti komunikacije za nadzor i integraciju instalacije. Tehnički list predviđa RS485, WiFi, LAN, Bluetooth i 4G sučelja, ovisno o konfiguraciji i korištenoj dodatnoj opremi.

Komunikacijski protokol je Modbus RTU kompatibilan sa SunSpecom. Sučelje uređaja koristi LED indikatore i podržava opcionalni LCD zaslon, kao i upravljanje putem WLAN-a i kompatibilne aplikacije.

Spreman za paralelne instalacije

Serija MS G4 može se koristiti u mješovitim paralelnim instalacijama zajedno s GoodWe DNS G4 inverterima putem inteligentnog komunikacijskog modula EzLink3000.

Ova mogućnost olakšava modularno proširenje fotonaponskih instalacija kada je potrebno povećati instaliranu snagu uz zadržavanje kompatibilne GoodWe arhitekture invertera.

Tih rad bez ventilatora

GW8.5K-MS-G40 koristi hlađenje prirodnom konvekcijom. Budući da za uobičajeno hlađenje ne ovisi o ventilatorima, GoodWe navodi akustičnu emisiju manju od 30 dB.

Ova je značajka posebno prikladna za stambene instalacije gdje se inverter može nalaziti u blizini prostora za stanovanje. Noćna potrošnja uređaja manja je od 1 W.

IP66 zaštita

Kućište ima stupanj zaštite IP66, što pruža visoku otpornost na prodor prašine i vode. To povećava fleksibilnost pri odabiru mjesta ugradnje invertera, uz poštivanje uputa za montažu i udaljenosti koje navodi GoodWe.

Raspon radne temperature iznosi od -25 do +60 °C i podržava relativnu vlažnost od 0 do 100%. Maksimalna radna nadmorska visina koju navodi proizvođač iznosi 4.000 metara.

Kompaktan i lagan dizajn

S dimenzijama od 493 x 365 x 187 mm i težinom od 16 kg, GoodWe GW8.5K-MS-G40 nudi kompaktan format s obzirom na svoju snagu od 8,5 kW i tri MPPT trackera.

DC ulazi koriste MC4 konektore kompatibilne s presjecima kabela od 4 do 6 mm². AC priključak koristi Plug & Play sustav koji podržava maksimalni presjek vodiča od 16 mm².

Tehničke karakteristike GoodWe GW8.5K-MS-G40

• Marka: GoodWe.
• Referenca: GW8.5K-MS-G40.
• Serija: MS G4.
• Vrsta: string fotonaponski inverter.
• Mreža: monofazna.
• Nazivna izlazna snaga: 8.500 W.
• Maksimalna aktivna snaga: 8.500 W.
• Nazivna prividna snaga: 8.500 VA.
• Maksimalna prividna snaga: 8.500 VA.
• Nazivni izlazni napon: 220 / 230 / 240 V, L/N/PE.
• Raspon izlaznog napona: 160-270 V, prema lokalnim propisima.
• Nazivna frekvencija: 50/60 Hz.
• Maksimalna izlazna struja: 38,7 A.
• Faktor snage: približno 1, podesiv između 0,8 kapacitivno i 0,8 induktivno.
• Ukupno harmonijsko izobličenje: <3%.
• Broj MPPT-a: 3.
• Broj stringova po MPPT-u: 1.
• Maksimalni FV ulazni napon: 600 V.
• MPPT radni raspon: 40-560 V.
• Napon pokretanja: 50 V.
• Nazivni ulazni napon: 360 V.
• Maksimalna ulazna struja po MPPT-u: 20 A.
• Maksimalna struja kratkog spoja po MPPT-u: 26 A.
• Fotonaponsko predimenzioniranje: do 200% prema GoodWeu.
• Maksimalna učinkovitost: 97,9%.
• Europska učinkovitost: 97,3%.
• Hlađenje: prirodna konvekcija.
• Akustična emisija: <30 dB.
• Noćna potrošnja: <1 W.
• Stupanj zaštite: IP66.
• Radna temperatura: -25 do +60 °C.
• Relativna vlažnost: 0-100%.
• Maksimalna nadmorska visina: 4.000 m.
• Topologija: bez izolacije.
• Komunikacija: RS485, WiFi, LAN, Bluetooth i 4G.
• Protokol: Modbus RTU kompatibilan sa SunSpecom.
• Sučelje: LED, opcionalni LCD i WLAN + aplikacija.
• Zaštita od prenapona DC: SPD Tip II.
• Zaštita od prenapona AC: SPD Tip II.
• AFCI: opcionalno.
• DC prekidač: integriran.
• Dimenzije: 493 x 365 x 187 mm.
• Težina: 16 kg.
• DC konektori: MC4 za kabele od 4-6 mm².
• AC priključak: Plug & Play za vodič do 16 mm².

Posebno prikladan za krovove s više orijentacija

Ugradnja triju neovisnih MPPT-a čini GoodWe GW8.5K-MS-G40 posebno prikladnim za instalacije u kojima se fotonaponski paneli moraju rasporediti na različite krovne plohe, orijentacije ili nagibe. Svaki string može imati neovisno praćenje radi optimizacije radne točke.

Njegovih 8,5 kW monofazne snage, 20 A po MPPT-u, fotonaponsko predimenzioniranje do 200%, maksimalna učinkovitost od 97,9%, IP66 zaštita i široke mogućnosti komunikacije čine GW8.5K-MS-G40 cjelovitim rješenjem za stambene solarne instalacije visoke snage.

Važno: dimenzioniranje stringova i priključena fotonaponska snaga uvijek moraju poštovati napone, struje i ostala ograničenja koja je odredio GoodWe, kao i propise koji se primjenjuju na instalaciju.
