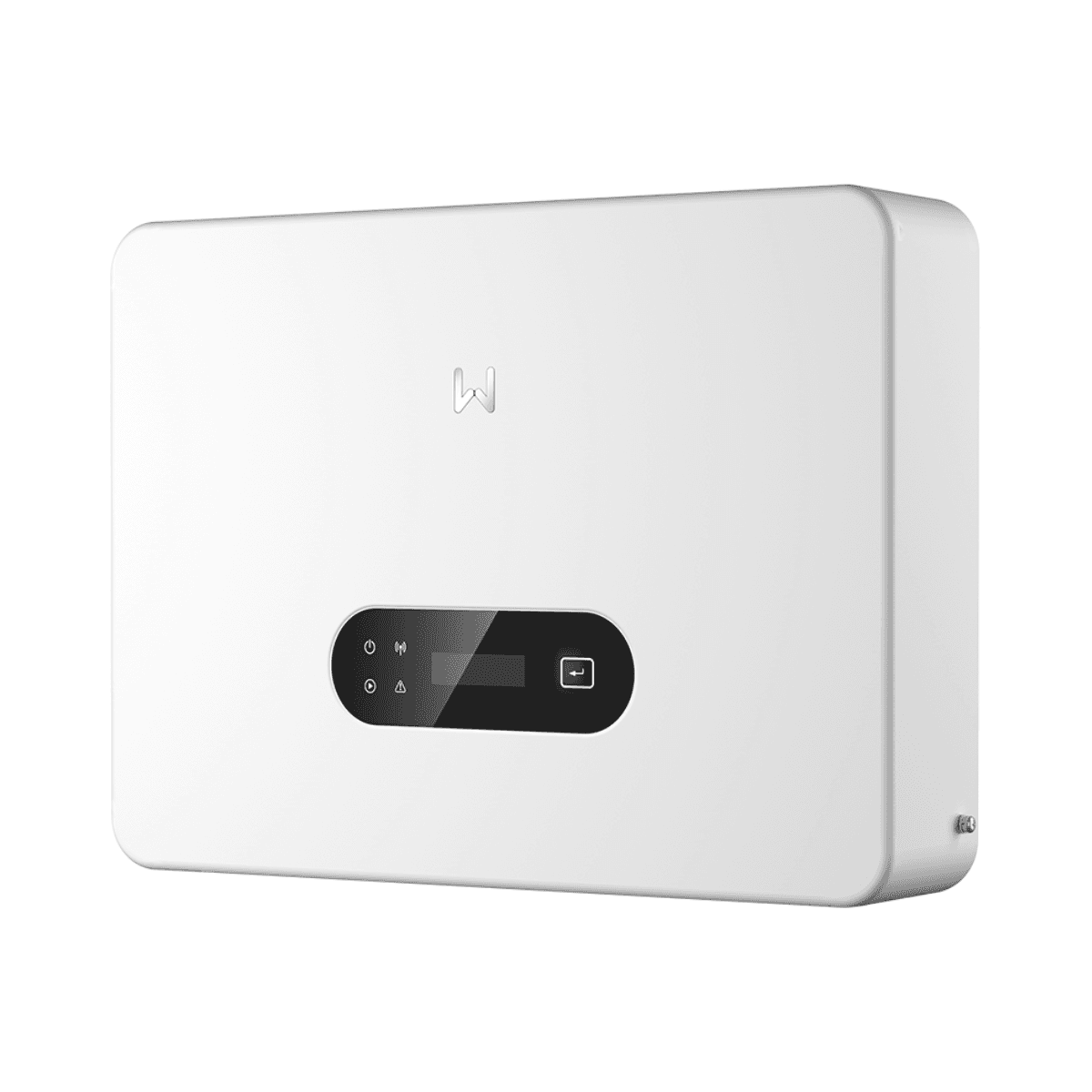

Jednofazni solarni inverter 10 kW 3 MPPT GoodWe GW10K-MS-G40

Jednofazni solarni inverter GoodWe GW10K-MS-G40 string inverter je snage 10 kW iz četvrte generacije serije MS G4. Posebno je dizajniran za stambene fotonaponske instalacije te uključuje 3 neovisna MPPT trackera koji pružaju veliku fleksibilnost pri rasporedu panela na različite orijentacije, nagibe ili zone s različitim uvjetima ozračenja.

Njegova arhitektura podržava do 20 A ulazne struje po MPPT-u, kompatibilna je s modernim fotonaponskim modulima visoke snage i omogućuje fotonaponsko predimenzioniranje do 200% prema GoodWeu. Ovim značajkama pridružuju se maksimalna učinkovitost od 97,9%, hlađenje prirodnom konvekcijom, IP66 zaštita i akustični rad ispod 30 dB.

Jednofazni inverter od 10 kW s 3 MPPT-a

GoodWe GW10K-MS-G40 pruža nazivnu izlaznu snagu od 10.000 W i dizajniran je za jednofazne mreže od 220, 230 ili 240 V. Njegova glavna prednost u odnosu na invertore s jednim ili dva tracker-a maksimalne snage jest ugradnja 3 neovisna MPPT-a, od kojih svaki može raditi s jednim fotonaponskim stringom.

Ova konfiguracija olakšava projektiranje instalacija sa složenim krovovima, različitim orijentacijama modula ili zonama s djelomičnim zasjenjenjem, jer svaka grupa panela spojena na MPPT može raditi neovisno kako bi pronašla vlastitu točku maksimalne snage.

20 A ulaza po MPPT-u za module visoke snage

Svaki od tri MPPT-a podržava maksimalnu ulaznu struju od 20 A i maksimalnu struju kratkog spoja od 26 A. Ove karakteristike omogućuju rad s fotonaponskim modulima visoke struje i pružaju veću fleksibilnost pri odabiru panela.

Inverter podržava maksimalni ulazni napon od 600 V, dok se radni raspon MPPT-a nalazi između 40 i 560 V. Napon pokretanja iznosi samo 50 V, a nazivni ulazni napon je 360 V.

Fotonaponsko predimenzioniranje do 200%

GoodWe za seriju MS G4 navodi mogućnost fotonaponskog predimenzioniranja do 200%. To omogućuje ugradnju veće snage modula od nazivnog izlaza invertera kada to projekt i električni uvjeti fotonaponskog polja dopuštaju.

U kombinaciji s niskim naponom pokretanja i tri neovisna MPPT-a, ovaj projektni raspon osmišljen je za maksimalno iskorištavanje proizvodnje solarne energije tijekom dana, uključujući razdoblja s manjim ozračenjem.

Maksimalna učinkovitost od 97,9%

GW10K-MS-G40 postiže maksimalnu učinkovitost od 97,9% i europsku učinkovitost od 97,3%. Njegova maksimalna aktivna izlazna snaga iznosi 10.000 W, a maksimalna prividna snaga također doseže 10.000 VA.

Maksimalna izlazna struja iznosi 45,5 A. Faktor snage je približno 1 i može se podešavati od 0,8 kapacitivno do 0,8 induktivno, dok ukupno harmonijsko izobličenje ostaje ispod 3%.

Ugrađene zaštite na AC i DC strani

GoodWe seriju MS G4 oprema različitim sustavima namijenjenima zaštiti i invertera i fotonaponske instalacije. GW10K-MS-G40 uključuje zaštitu od obrnutog polariteta fotonapona, nadzor izolacijskog otpora, nadzor rezidualne struje, anti-islanding zaštitu te zaštite od prekomjerne struje, kratkog spoja i prenapona na izmjeničnoj struji.

Također uključuje DC prekidač i zaštitu od prenapona SPD Tip II na DC i AC strani.

• Nadzor struje stringova: integriran.
• Detekcija izolacijskog otpora FV: integrirana.
• Nadzor rezidualne struje: integriran.
• Zaštita od obrnutog polariteta FV: integrirana.
• Anti-islanding zaštita: integrirana.
• Zaštita od prekomjerne struje AC: integrirana.
• Zaštita od kratkog spoja AC: integrirana.
• Zaštita od prenapona AC: integrirana.
• DC prekidač: integriran.
• Zaštita od prenapona DC: SPD Tip II.
• Zaštita od prenapona AC: SPD Tip II.
• Daljinsko isključivanje: integrirano.

Opcionalni AFCI 3.0 za zaštitu od električnog luka

Serija MS G4 može opcionalno uključivati AFCI 3.0 s detekcijom električnog luka potpomognutom umjetnom inteligencijom. Ova funkcija osmišljena je za prepoznavanje situacija luka na istosmjernoj struji i prekid rada kada se otkriju rizični uvjeti.

GoodWe također predviđa Rapid Shutdown 2.0 s integriranim odašiljačem unutar sigurnosnih rješenja dostupnih za ovu generaciju invertera.

Povezivost i nadzor

GoodWe GW10K-MS-G40 nudi različite mogućnosti komunikacije kako bi se olakšala integracija i nadzor fotonaponske instalacije. Tehnički list predviđa RS485, WiFi, LAN, Bluetooth i 4G sučelja, ovisno o korištenoj dodatnoj opremi i konfiguraciji.

Komunikacijski protokol je Modbus RTU kompatibilan sa SunSpecom. Lokalno sučelje ima LED indikatore i podržava opcionalni LCD zaslon, kao i WLAN povezivost i upravljanje putem aplikacije.

Mogućnost paralelnog spajanja s DNS G4

Serija MS G4 spremna je za rad u mješovitim paralelnim instalacijama s GoodWe DNS G4 inverterima uz korištenje komunikacijskog uređaja EzLink3000. Prema GoodWeu, ova arhitektura omogućuje povezivanje sustava do 10 invertera bez potrebe za vanjskim dataloggerom.

Ova mogućnost olakšava i naknadno proširenje fotonaponske instalacije i izradu modularnih sustava kada je potrebna veća ukupna snaga.

Tihi rad uz prirodnu konvekciju

GW10K-MS-G40 koristi hlađenje prirodnom konvekcijom, čime se izbjegava potreba za ventilatorima za uobičajeno hlađenje. GoodWe navodi emisiju buke manju od 30 dB, što je posebno zanimljivo za stambene instalacije gdje se inverter može nalaziti blizu prostora za boravak.

Vlastita noćna potrošnja manja je od 1 W, a uređaj je dizajniran za rad u rasponu temperature okoline od -25 do +60 °C.

IP66 zaštita za svestranu instalaciju

Inverter ima stupanj zaštite IP66, što osigurava visoku zaštitu kućišta od prodora prašine i vode. To proširuje mogućnosti postavljanja uređaja, uz poštivanje uvjeta, udaljenosti i preporuka za montažu koje je odredio GoodWe.

Može raditi pri relativnoj vlažnosti od 0 do 100% i na nadmorskoj visini do 4000 metara, unutar uvjeta koje je naveo proizvođač.

Kompaktan dizajn od 16 kg

GoodWe GW10K-MS-G40 ima dimenzije 493 x 365 x 187 mm i težinu od 16 kg. Njegov kompaktan format olakšava rukovanje i montažu, osobito s obzirom na nazivnu snagu od 10 kW i ugradnju tri MPPT trackera.

Fotonaponski ulazi koriste MC4 konektore za vodiče od 4 do 6 mm², dok AC izlaz koristi plug and play konektor kompatibilan s vodičima do 16 mm².

Tehničke karakteristike GoodWe GW10K-MS-G40

• Marka: GoodWe.
• Referenca: GW10K-MS-G40.
• Serija: MS G4.
• Vrsta: string solarni inverter.
• Mreža: jednofazna.
• Nazivna izlazna snaga: 10.000 W.
• Nazivna prividna snaga: 10.000 VA.
• Maksimalna aktivna AC snaga: 10.000 W.
• Maksimalna prividna AC snaga: 10.000 VA.
• Nazivni izlazni napon: 220 / 230 / 240 V, L / N / PE.
• Nazivna frekvencija: 50 / 60 Hz.
• Maksimalna izlazna struja: 45,5 A.
• Faktor snage: približno 1, podesiv od 0,8 kapacitivno do 0,8 induktivno.
• Maksimalno ukupno harmonijsko izobličenje: <3%.
• Broj MPPT-a: 3.
• Broj stringova po MPPT-u: 1.
• Maksimalni FV ulazni napon: 600 V.
• Raspon rada MPPT-a: 40-560 V.
• Napon pokretanja: 50 V.
• Nazivni ulazni napon: 360 V.
• Maksimalna struja po MPPT-u: 20 A.
• Maksimalna struja kratkog spoja po MPPT-u: 26 A.
• FV predimenzioniranje: do 200% prema GoodWeu.
• Maksimalna učinkovitost: 97,9%.
• Europska učinkovitost: 97,3%.
• Hlađenje: prirodna konvekcija.
• Emisija buke: <30 dB.
• Noćna potrošnja: <1 W.
• Stupanj zaštite: IP66.
• Raspon radne temperature: -25 do +60 °C.
• Relativna vlažnost: 0-100%.
• Maksimalna radna nadmorska visina: 4000 m.
• Topologija: bez izolacije.
• Komunikacija: RS485, WiFi, LAN, Bluetooth i 4G.
• Protokol: Modbus RTU kompatibilan sa SunSpecom.
• Sučelje: LED, opcionalni LCD i WLAN + aplikacija.
• SPD zaštita DC: Tip II.
• SPD zaštita AC: Tip II.
• AFCI: opcionalno.
• Dimenzije: 493 x 365 x 187 mm.
• Težina: 16 kg.
• DC konektori: MC4 za vodiče od 4-6 mm².
• AC priključak: plug and play konektor za do 16 mm².

Posebno prikladan za složene fotonaponske krovove

Tri neovisna MPPT-a čine GoodWe GW10K-MS-G40 posebno zanimljivim rješenjem za instalacije u kojima se moduli moraju rasporediti na različite orijentacije ili nagibe. U usporedbi s arhitekturom s manje MPPT trackera, omogućuje veću neovisnost između različitih fotonaponskih stringova.

Kombinacija 10 kW jednofazne snage, 20 A ulaza po MPPT-u, fotonaponskog predimenzioniranja do 200%, maksimalne učinkovitosti od 97,9%, IP66 zaštite i rada ispod 30 dB pruža cjelovito rješenje za stambene solarne instalacije koje zahtijevaju snagu, fleksibilnost dizajna i široke mogućnosti komunikacije.

Važno: dimenzioniranje stringova, priključena fotonaponska snaga, naponi i struje modula te vanjske zaštite moraju se izračunati u skladu sa specifikacijama GoodWea i važećim propisima za svaku instalaciju.
