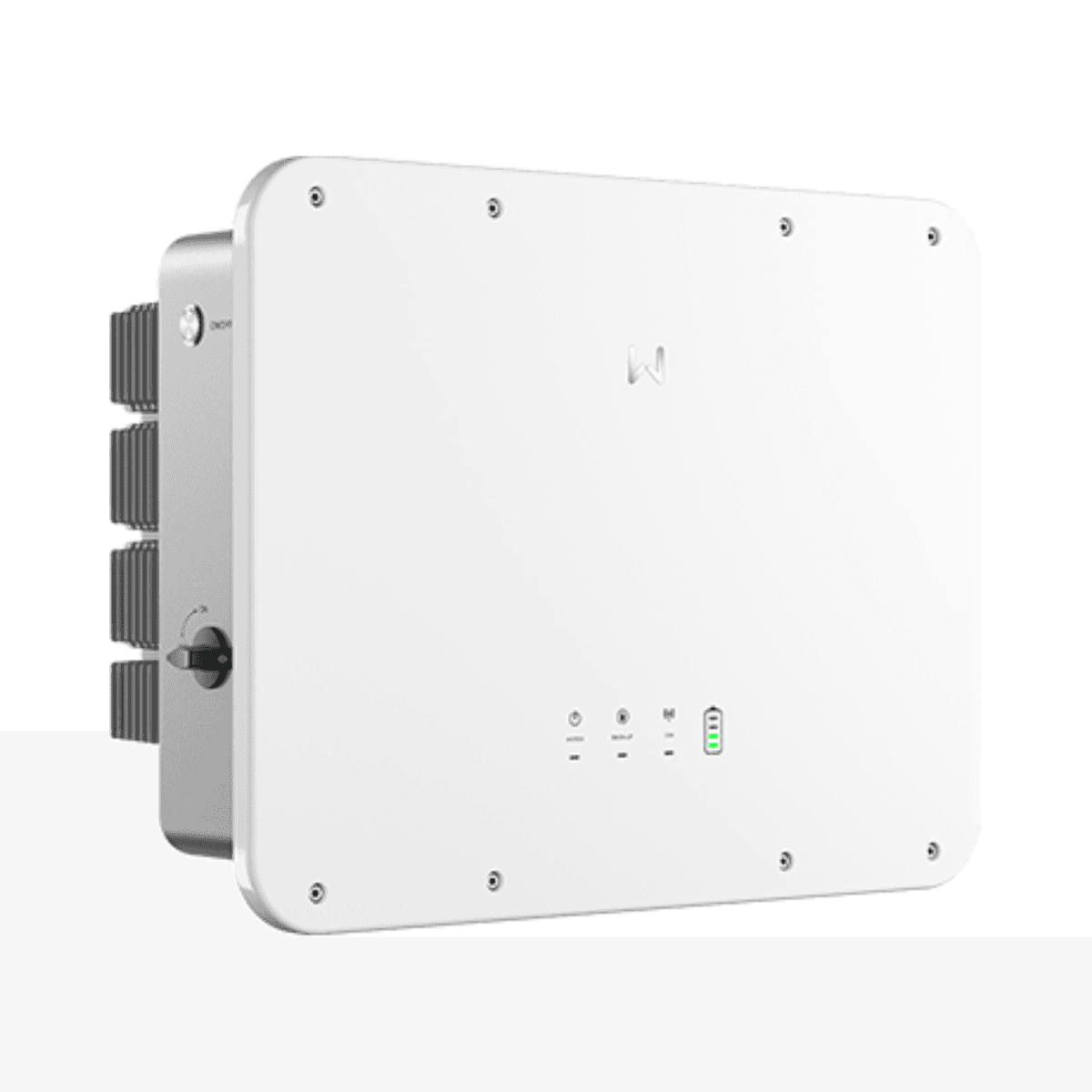

Jednofazni hibridni solarni inverter 8 kW 2 MPPT ES Uniq GoodWe GW8K-ES-C10

GoodWe GW8K-ES-C10 je jednofazni hibridni solarni inverter snage 8 kW iz serije ES Uniq, razvijen za stambene fotonaponske instalacije sa skladištenjem energije. U jednom uređaju objedinjuje upravljanje proizvodnjom solarne energije, niskonaponskim baterijama, potrošnjom kućanstva, priključkom na mrežu i backup izlazom za napajanje odabranih potrošača u slučaju prekida opskrbe električnom energijom.

Ova verzija od 8 kW ima 2 neovisna MPPT trackera, podržava do 16 kW fotonaponske ulazne snage i radi s 48 V litij-ionskim ili olovno-kiselinskim baterijama. Njegov snažan backup izlaz, s UPS preklapanjem kraćim od 4 ms, mogućnost rada s mrežom ili izvan mreže te paralelno povezivanje do 6 invertera čine ES Uniq posebno fleksibilnim rješenjem za instalacije usmjerene na vlastitu potrošnju i veću energetsku autonomiju.

Jednofazni hibridni inverter snage 8 kW

GoodWe ES Uniq od 8 kW pruža nazivnu izlaznu snagu od 8 kW i nazivnu prividnu snagu od 8 kVA. U radu priključenom na mrežu može postići maksimalnu aktivnu snagu i maksimalnu prividnu snagu od 8,8 kW odnosno 8,8 kVA.

Dizajniran je za jednofazne mreže od 220, 230 ili 240 V i radi na nazivnim frekvencijama od 50 ili 60 Hz. Maksimalna izlazna struja prema mreži doseže 40 A, a faktor snage je podesiv od 0,8 kapacitivno do 0,8 induktivno.

2 MPPT za veću fleksibilnost solarnih panela

GW8K-ES-C10 ima 2 neovisna MPPT trackera, što omogućuje podjelu fotonaponskog polja u grupe s različitim orijentacijama, nagibima ili uvjetima osvjetljenja.

U modelu od 8 kW, prvi MPPT podržava dva stringa i kombiniranu maksimalnu struju od 32 A, dok drugi ima jedan ulaz s maksimalnom strujom od 16 A. Maksimalna struja po stringu iznosi 16 A.

Ova konfiguracija posebno je korisna u kućama s krovovima podijeljenima na različite kosine, jer dvije fotonaponske grupe mogu neovisno tražiti svoju točku maksimalne snage.

Do 16 kW fotonaponske ulazne snage

GoodWe omogućuje priključivanje do 16 kW maksimalne fotonaponske snage na model od 8 kW, što odgovara predimenzioniranju ulaza od 200% u odnosu na nazivnu snagu invertera.

Maksimalni fotonaponski ulazni napon iznosi 600 V, MPPT radni raspon proteže se od 60 do 550 V, nazivni ulazni napon je 360 V, a inverter može započeti s radom od startnog napona od 58 V.

Ovaj široki raspon dimenzioniranja omogućuje projektiranje instalacija koje bolje iskorištavaju solarnu proizvodnju tijekom razdoblja umjerenog zračenja, uz poštivanje maksimalnih naponskih i strujnih ograničenja koje je definirao GoodWe.

Kompatibilan s niskonaponskim 48 V baterijama

Kao hibridni inverter, ES Uniq ima poseban ulaz za skladištenje energije i kompatibilan je s litij-ionskim kao i odgovarajućim olovno-kiselinskim baterijama.

Nazivni napon baterije iznosi 48 V, a radni raspon je između 40 i 60 V, s početnim naponom od 44,2 V. To omogućuje korištenje niskonaponskih rješenja za pohranu energije, uključujući kompatibilne GoodWe baterije i druge modele navedene na službenom popisu kompatibilnosti proizvođača.

GW8K-ES-C10 podržava maksimalnu kontinuiranu struju punjenja i pražnjenja od 160 A, s maksimalnom snagom punjenja od 8 kW i maksimalnom snagom pražnjenja od 8,8 kW.

Backup izlaz s UPS preklapanjem kraćim od 4 ms

Jedna od glavnih značajki GoodWe ES Uniq je njegov backup izlaz. U slučaju prekida napajanja, sustav može brzo prijeći na backup rad kako bi održao napajanje odabranih potrošača, pod uvjetom da postoji dovoljno energije iz baterije ili fotonaponskog polja.

GoodWe navodi vrijeme preklapanja ekvivalentno UPS-u kraće od 4 ms za aktualnu generaciju serije ES Uniq, čime se minimalizira prekid rada priključenih uređaja na rezervnom izlazu.

Nazivna prividna snaga backup izlaza modela od 8 kW iznosi 8 kVA. Bez priključka na mrežu može uobičajeno isporučiti do 8,8 kVA i podnijeti vršne vrijednosti do 16 kVA tijekom 10 sekundi, što olakšava napajanje određenih potrošača s visokim startnim strujama.

Rad s mrežom i izvan mreže

Inverter se može koristiti i u instalacijama priključenima na električnu mrežu i u konfiguracijama izoliranog rada. Ova fleksibilnost omogućuje projektiranje sustava usmjerenih na klasičnu vlastitu potrošnju, instalacija s energetskim backupom ili rješenja namijenjenih većoj neovisnosti o mreži.

Serija ES Uniq također je kompatibilna s radom u mikro-mreži, čime se proširuju mogućnosti konfiguracije za projekte koji trebaju koordinirano upravljati različitim izvorima i potrošačima.

3 u 1 višenamjenski priključak

GoodWe u seriji ES Uniq ugrađuje 3 u 1 priključak dizajniran za povećanje fleksibilnosti instalacije. Ovaj se sučelni priključak može koristiti za integraciju generatora, upravljanje pametnim potrošačima ili povezivanje kompatibilnog mrežnog fotonaponskog invertera, ovisno o odabranoj konfiguraciji.

U modelu od 8 kW, ulaz namijenjen generatoru podržava nazivnu prividnu snagu od 8 kVA i maksimalnu prividnu snagu od 8,8 kVA.

Paralelno povezivanje do 6 invertera

Serija ES Uniq omogućuje paralelno povezivanje do 6 invertera, kako u radu priključenom na mrežu tako i u izoliranom načinu rada. Ova značajka olakšava proširenje snage sustava kada energetske potrebe porastu.

Mogućnost paralelnog rada također omogućuje modularne instalacije u kojima se početna snaga može kasnije povećati dodavanjem kompatibilnih uređaja.

Učinkovitost i praćenje maksimalne snage

GoodWe ES Uniq od 8 kW postiže maksimalnu učinkovitost od 97,6% i europsku učinkovitost od 96,2%. Maksimalna učinkovitost u procesu između baterije i mreže iznosi 95,5%.

MPPT sustav praćenja ima učinkovitost od 99,9%, omogućujući precizno praćenje točke maksimalne snage dostupne na priključenim fotonaponskim stringovima.

Ugrađene zaštite za instalaciju

GoodWe oprema ovaj inverter različitim sustavima zaštite i nadzora namijenjenima praćenju fotonaponskog polja i električnog priključka sustava.

• Nadzor struje po fotonaponskom stringu: integriran.
• Detekcija izolacijskog otpora FV: integrirana.
• Nadzor rezidualne struje: integriran.
• Zaštita od obrnutog polariteta DC: integrirana.
• Zaštita protiv otočnog rada: integrirana.
• Zaštita od AC prekomjerne struje: integrirana.
• Zaštita od AC kratkog spoja: integrirana.
• Zaštita od AC prenapona: integrirana.
• DC prekidač: integriran.
• Zaštita od DC prenapona: Tip III.
• Zaštita od AC prenapona: Tip III.
• AFCI: integriran prema važećem EMEA tehničkom listu.
• Daljinsko isključivanje: integrirano.
• Brzo isključivanje: opcionalno.

AFCI za detekciju električnih lukova

Trenutna EMEA dokumentacija za ES Uniq uključuje AFCI za detekciju kvarova uzrokovanih električnim lukom u fotonaponskom krugu. Ova tehnologija osmišljena je za prepoznavanje uvjeta povezanih s električnim lukovima i djelovanje na sustav radi povećanja sigurnosti instalacije.

WiFi, LAN, Bluetooth i RS485

GoodWe GW8K-ES-C10 ima različita sučelja za nadzor i komunikaciju. Raspolaže s RS485 te povezivošću putem WiFi-ja, LAN-a i Bluetootha, što omogućuje integraciju invertera u kompatibilne GoodWe alate za upravljanje energijom.

Podržani komunikacijski protokoli uključuju Modbus RTU i Modbus TCP. Komunikacija sa sustavom upravljanja baterijom BMS odvija se putem CAN-a.

LCD zaslon i upravljanje putem aplikacije

Inverter ima LCD zaslon koji olakšava lokalni pregled i konfiguraciju sustava. Također omogućuje pristup putem WLAN-a i kompatibilne aplikacije za nadzor instalacije i različite postavke.

Iz GoodWe nadzornog ekosustava moguće je pratiti glavne energetske tokove instalacije, uključujući fotonaponsku proizvodnju, pohranu, potrošnju i odnos s električnom mrežom.

IP66 zaštita za svestranu instalaciju

ES Uniq ima stupanj zaštite IP66, što pruža visoku otpornost kućišta na prodor prašine i vode. Dizajniran je za zidnu montažu i može se koristiti u unutarnjim prostorima kao i na prikladnim vanjskim lokacijama, uz poštivanje uvjeta koje je definirao GoodWe.

Raspon radne temperature iznosi od -35 do +60 °C, dopušta relativnu vlažnost do 95% i može raditi na maksimalnoj nadmorskoj visini od 3.000 metara.

Pametno hlađenje

Model koristi sustav hlađenja putem inteligentne ventilacije. Upravljanje toplinom omogućuje prilagodbu hlađenja invertera uvjetima rada, pridonoseći održavanju njegovih komponenti unutar predviđenog toplinskog raspona.

Tehničke karakteristike GoodWe GW8K-ES-C10

• Marka: GoodWe.
• Komercijalna oznaka: GW8K-ES-C10.
• EMEA oznaka ekvivalentnog modela: GW8000-ES-C10.
• Serija: ES Uniq.
• Tip: hibridni solarni inverter.
• Mreža: jednofazna.
• Nazivna izlazna snaga: 8 kW.
• Nazivna prividna snaga na mreži: 8 kVA.
• Maksimalna aktivna snaga: 8,8 kW.
• Maksimalna prividna snaga na mreži: 8,8 kVA.
• Nazivni izlazni napon: 220 / 230 / 240 V.
• Nazivna frekvencija: 50 / 60 Hz.
• Maksimalna izlazna struja prema mreži: 40 A.
• Faktor snage: približno 1, podesiv od 0,8 kapacitivno do 0,8 induktivno.
• Maksimalno ukupno harmonijsko izobličenje: <3%.
• Broj MPPT-a: 2.
• Stringovi po MPPT-u: 2 / 1.
• Maksimalna fotonaponska ulazna snaga: 16 kW.
• FV predimenzioniranje: do 200%.
• Maksimalni FV napon: 600 V.
• MPPT radni raspon: 60-550 V.
• FV startni napon: 58 V.
• Nazivni FV napon: 360 V.
• Maksimalna ulazna struja po MPPT-u: 32 / 16 A.
• Maksimalna struja po stringu: 16 A.
• Maksimalna struja kratkog spoja po MPPT-u: 48 / 24 A.
• Vrsta baterije: litij-ionska / olovno-kiselinska.
• Nazivni napon baterije: 48 V.
• Raspon napona baterije: 40-60 V.
• Startni napon baterije: 44,2 V.
• Broj ulaza za bateriju: 1.
• Maksimalna kontinuirana struja punjenja: 160 A.
• Maksimalna kontinuirana struja pražnjenja: 160 A.
• Maksimalna snaga punjenja baterije: 8 kW.
• Maksimalna snaga pražnjenja baterije: 8,8 kW.
• Nazivna backup snaga: 8 kVA.
• Maksimalna backup snaga bez mreže: 8,8 kVA.
• Vršna backup snaga: do 16 kVA tijekom 10 s.
• Vrijeme preklapanja na backup: <4 ms.
• Nazivna ulazna snaga generatora: 8 kVA.
• Maksimalna ulazna snaga generatora: 8,8 kVA.
• Maksimalna učinkovitost: 97,6%.
• Europska učinkovitost: 96,2%.
• Maksimalna učinkovitost baterija-mreža: 95,5%.
• MPPT učinkovitost: 99,9%.
• Komunikacija s BMS-om: CAN.
• Komunikacije: RS485, WiFi, LAN i Bluetooth.
• Protokoli: Modbus RTU i Modbus TCP.
• Korisničko sučelje: LCD, WLAN i aplikacija.
• AFCI: integriran prema važećem EMEA tehničkom listu.
• Daljinsko isključivanje: integrirano.
• Brzo isključivanje: opcionalno.
• Zaštita od DC prenapona: Tip III.
• Zaštita od AC prenapona: Tip III.
• Stupanj zaštite: IP66.
• Hlađenje: inteligentna ventilacija.
• Radna temperatura: -35 do +60 °C.
• Maksimalna relativna vlažnost: 95%.
• Maksimalna nadmorska visina: 3.000 m.
• Topologija: bez izolacije.
• Montaža: zidna.
• Dimenzije: 560 x 444,5 x 226 mm.
• Težina: 27 kg.
• Paralelni rad: do 6 kompatibilnih invertera.
• Rad u mikro-mreži: da.

Hibridni inverter za vlastitu potrošnju i skladištenje energije

GoodWe GW8K-ES-C10 kombinira jednofaznu snagu od 8 kW sa skladištenjem putem 48 V baterija, dva MPPT-a i fotonaponskim ulazom do 16 kW. Ove značajke omogućuju konfiguriranje sustava vlastite potrošnje koji mogu pohraniti višak solarne energije za korištenje kada fotonaponska proizvodnja ne pokriva potrebe kućanstva.

Njegov snažan backup izlaz, vrijeme preklapanja kraće od 4 ms, integracija generatora i pametnih potrošača, mogućnost povezivanja do šest invertera u paraleli i rad u mikro-mreži znatno proširuju mogućnosti u odnosu na konvencionalni fotonaponski inverter.

Uz IP66 zaštitu, AFCI, WiFi/LAN/Bluetooth povezivost, LCD zaslon i široku kompatibilnost s niskonaponskim baterijama, GoodWe ES Uniq od 8 kW posebno je cjelovito rješenje za stambene projekte koji žele kombinirati solarnu proizvodnju, skladištenje energije, električni backup i inteligentno upravljanje energijom.

Važno: baterija, fotonaponski moduli, vanjske zaštite i ostale komponente instalacije moraju biti kompatibilni s inverterom i dimenzionirani u skladu sa specifikacijama GoodWea i važećim propisima. Za baterije trećih strana potrebno je provjeriti važeći popis kompatibilnosti proizvođača.
