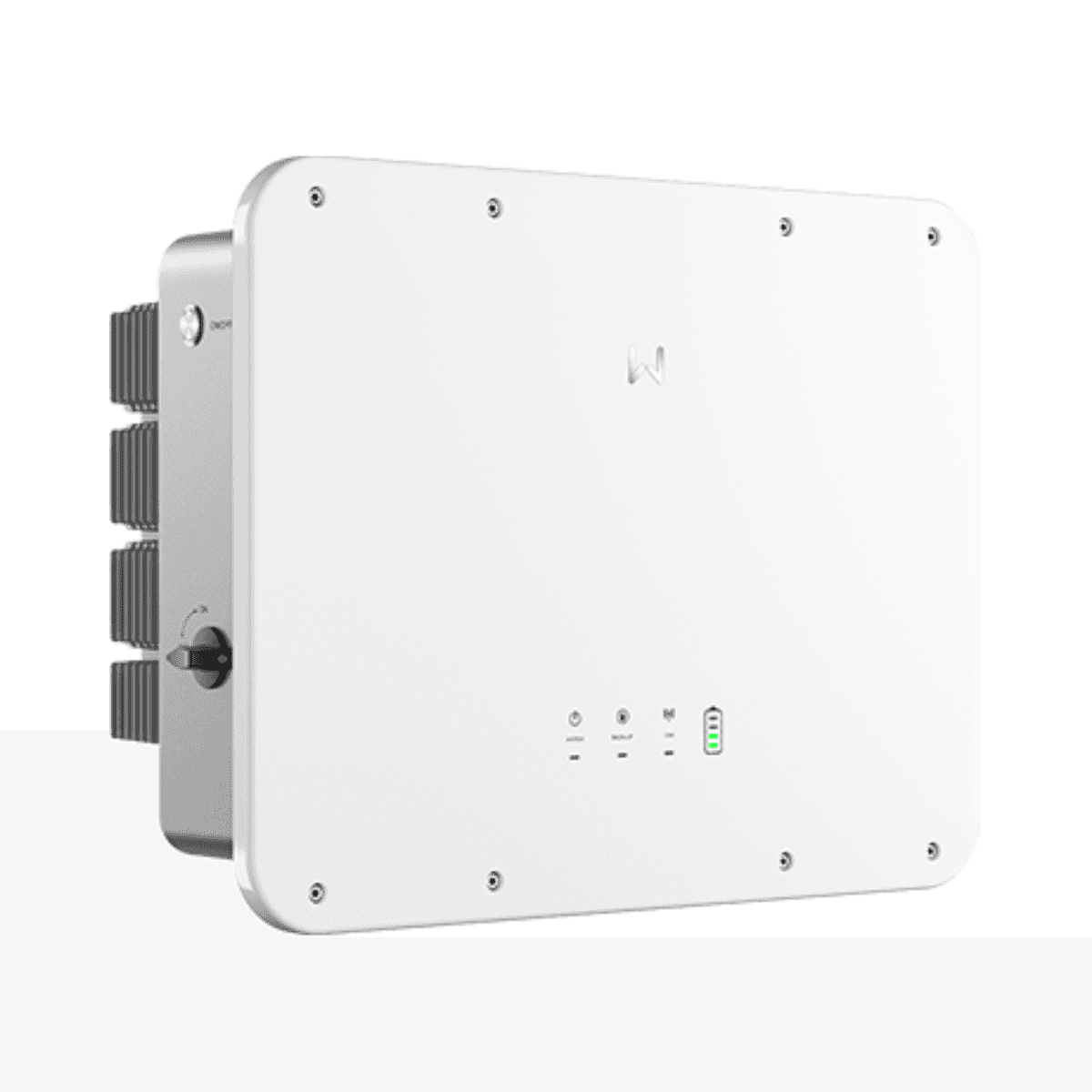

Jednofazni hibridni solarni inverter 10 kW 2 MPPT ES Uniq GoodWe GW10K-ES-C10

GoodWe GW10K-ES-C10 hibridni jednofazni solarni inverter pripada seriji ES Uniq i namijenjen je stambenim fotonaponskim instalacijama sa skladištenjem energije. Nudi nazivnu snagu od 10 kW, ima 2 MPPT trackera i omogućuje integrirano upravljanje proizvodnjom solarne energije, potrošnjom kućanstva, niskonaponskim baterijama, priključkom na električnu mrežu i rezervnim izlazom za ključna opterećenja.

GW10K-ES-C10 podržava do 20 kW ulazne fotonaponske snage, radi s 48 V baterijama te osigurava do 10 kW snage punjenja i 11 kW snage pražnjenja. Njegov backup izlaz od 10 kVA, s prebacivanjem usporedivim s UPS-om za manje od 4 ms, omogućuje napajanje odabranih potrošača kada dođe do prekida napajanja iz mreže. Osim toga, ima IP66 zaštitu, integrirani AFCI i povezivost putem RS485, WiFi, LAN i Bluetooth.

Jednofazni hibridni inverter od 10 kW

GoodWe GW10K-ES-C10 nudi nazivnu izlaznu snagu od 10 kW i nazivnu prividnu snagu od 10 kVA. U radu priključenom na mrežu može postići do 11 kW aktivne snage i 11 kVA maksimalne prividne snage.

Namijenjen je jednofaznim mrežama od 220, 230 ili 240 V i može raditi na 50 ili 60 Hz. Njegova maksimalna izlazna struja prema mreži doseže 50 A, dok se faktor snage može podešavati od 0,8 kapacitivno do 0,8 induktivno.

2 MPPT s četiri ulaza za fotonaponske stringove

Inverter ima 2 neovisna MPPT trackera i omogućuje spajanje dva fotonaponska stringa na svaki od njih. Ova konfiguracija 2+2 pruža fleksibilnost pri rasporedu solarnih panela između različitih orijentacija ili zona krova.

Svaki MPPT podržava maksimalnu ulaznu struju od 32 A, s najviše 16 A po stringu, te maksimalnu struju kratkog spoja od 48 A po MPPT-u. Ove karakteristike olakšavaju kombiniranje s modernim fotonaponskim modulima veće snage.

Do 20 kW ulazne fotonaponske snage

GoodWe navodi maksimalnu ulaznu fotonaponsku snagu od 20 kW za GW10K-ES-C10, što odgovara predimenzioniranju do 200% u odnosu na njegovih 10 kW nazivnog kapaciteta.

Maksimalni ulazni napon iznosi 600 V, a radni raspon MPPT praćenja je između 60 i 550 V. Nazivni ulazni napon je 360 V, a napon pokretanja iznosi 58 V.

Ovaj raspon omogućuje dimenzioniranje instalacija s većom snagom modula od nazivnog kapaciteta invertera, uz poštivanje ograničenja napona, struje i konfiguracije koje propisuje GoodWe.

Niskonaponske 48 V baterije

GoodWe ES Uniq GW10K-ES-C10 ima ulaz za niskonaponske litij-ionske ili olovno-kiselinske baterije. Radi s nazivnim naponom baterije od 48 V, radnim rasponom od 40 do 60 V i naponom pokretanja od 44,2 V.

Maksimalna kontinuirana struja punjenja i pražnjenja doseže 200 A. Inverter može osigurati do 10 kW snage punjenja baterije i do 11 kW snage pražnjenja, nudeći visoku sposobnost pohrane i povrata energije u stambenim instalacijama s većom potrošnjom.

Backup izlaz od 10 kVA s prebacivanjem kraćim od 4 ms

Rezervni izlaz GW10K-ES-C10 pruža nazivnu prividnu snagu od 10 kVA. U radu bez mreže može doseći 11 kVA i podnijeti vršni opterećenje do 20 kVA tijekom 10 sekundi, što je posebno korisno za napajanje uređaja s velikim startnim strujama.

GoodWe navodi vrijeme prebacivanja usporedivo s UPS/SAI sustavom kraće od 4 ms. Kada dođe do prekida električne mreže, sustav može brzo prebaciti napajanje na rezervni izlaz, pod uvjetom da je dostupno dovoljno energije u bateriji ili iz fotonaponske proizvodnje.

3 u 1 priključak za generator, pametna opterećenja i FV inverter

Serija ES Uniq uključuje višenamjenski 3 u 1 priključak koji proširuje mogućnosti konfiguracije instalacije. Taj priključak može se koristiti za integraciju generatora, upravljanje pametnim opterećenjima ili spajanje kompatibilnog mrežnog fotonaponskog invertera, ovisno o dizajnu sustava.

Za model GW10K-ES-C10 ulaz namijenjen generatoru podržava nazivnu prividnu snagu od 10 kVA i maksimalnu prividnu snagu od 11 kVA.

Rad priključen na mrežu i u otočnom načinu

Inverter se može koristiti i u instalacijama priključenima na mrežu i u off-grid konfiguracijama. Ova fleksibilnost omogućuje izradu sustava usmjerenih na klasičnu samopotrošnju, instalacija sa skladištenjem i rezervnim napajanjem ili rješenja kojima se želi povećati energetska autonomija kućanstva.

Serija ES Uniq također podržava rad u mikro-mreži, uz mogućnost koordinacije s drugim fotonaponskim uređajima za upravljanje različitim izvorima proizvodnje i potrošnje.

Do 6 invertera paralelno

GoodWe omogućuje spajanje do 6 kompatibilnih ES Uniq invertera paralelno, kako u radu priključenom na mrežu tako i u otočnom načinu. Ova značajka olakšava izradu skalabilnih instalacija i naknadno proširenje dostupne snage kada energetske potrebe porastu.

Maksimalna učinkovitost od 97,6%

GW10K-ES-C10 postiže maksimalnu učinkovitost od 97,6% i europsku učinkovitost od 96,2%. Maksimalna učinkovitost u procesu baterija-mreža iznosi 95,5%, dok MPPT praćenje postiže učinkovitost od 99,9%.

Ove performanse omogućuju učinkovito iskorištavanje energije proizvedene fotonaponskim modulima kao i energije pohranjene u baterijama.

AFCI i integrirane električne zaštite

GoodWe GW10K-ES-C10 uključuje različite sustave nadzora i sigurnosti namijenjene zaštiti invertera i fotonaponske instalacije.

• Nadzor struje po FV stringu: integriran.
• Detekcija izolacijskog otpora FV: integrirana.
• Nadzor rezidualne struje: integriran.
• Zaštita od obrnutog polariteta DC: integrirana.
• Zaštita protiv otočnog rada: integrirana.
• Zaštita od AC prekomjerne struje: integrirana.
• Zaštita od AC kratkog spoja: integrirana.
• Zaštita od AC prenapona: integrirana.
• DC sklopka: integrirana.
• Zaštita od DC prenapona: Tip III.
• Zaštita od AC prenapona: Tip III.
• AFCI: integriran.
• Daljinsko isključivanje: integrirano.
• Brzo isključivanje: opcionalno.

WiFi, LAN, Bluetooth i RS485

Inverter ima različita komunikacijska sučelja za jednostavniji nadzor i upravljanje instalacijom. Uključuje RS485, WiFi, LAN i Bluetooth, kao i CAN komunikaciju sa sustavom upravljanja baterijama.

Kompatibilan je s protokolima Modbus RTU i Modbus TCP. Korisničko sučelje kombinira LCD zaslon, WLAN povezivost i upravljanje putem aplikacije, što olakšava pregled parametara i energetskih tokova sustava.

IP66 zaštita

GoodWe GW10K-ES-C10 ima stupanj zaštite IP66, što pruža visoku otpornost na prodor prašine i vode. Njegov dizajn za zidnu montažu omogućuje ugradnju na različitim unutarnjim ili vanjskim lokacijama, u skladu s uvjetima koje navodi GoodWe.

Može raditi pri temperaturama okoline od -35 do +60 °C, relativnoj vlažnosti do 95% i maksimalnoj radnoj nadmorskoj visini od 3000 metara.

Hlađenje inteligentnom ventilacijom

Toplinsko upravljanje provodi se putem inteligentnog ventilacijskog sustava koji prilagođava hlađenje potrebama uređaja. Ovaj sustav pomaže održati unutarnju temperaturu unutar odgovarajućeg raspona tijekom razdoblja visoke proizvodnje, punjenja ili pražnjenja.

Tehničke karakteristike GoodWe GW10K-ES-C10

• Marka: GoodWe.
• Referenca: GW10K-ES-C10.
• Serija: ES Uniq.
• Tip: hibridni solarni inverter.
• Mreža: jednofazna.
• Nazivna izlazna snaga: 10 kW.
• Nazivna prividna snaga prema mreži: 10 kVA.
• Maksimalna aktivna snaga: 11 kW.
• Maksimalna prividna snaga prema mreži: 11 kVA.
• Nazivni izlazni napon: 220 / 230 / 240 V.
• Raspon izlaznog napona: 170-280 V.
• Nazivna frekvencija: 50 / 60 Hz.
• Maksimalna izlazna struja prema mreži: 50 A.
• Faktor snage: približno 1, podesiv od 0,8 kapacitivno do 0,8 induktivno.
• Maksimalno ukupno harmonijsko izobličenje: <3%.
• Broj MPPT-a: 2.
• Stringovi po MPPT-u: 2 / 2.
• Maksimalna ulazna FV snaga: 20 kW.
• FV predimenzioniranje: do 200%.
• Maksimalni FV ulazni napon: 600 V.
• Radni raspon MPPT-a: 60-550 V.
• FV napon pokretanja: 58 V.
• Nazivni FV napon: 360 V.
• Maksimalna ulazna struja po MPPT-u: 32 / 32 A.
• Maksimalna struja po stringu: 16 A.
• Maksimalna struja kratkog spoja po MPPT-u: 48 / 48 A.
• Tip baterije: litij-ionska / olovno-kiselinska.
• Nazivni napon baterije: 48 V.
• Raspon napona baterije: 40-60 V.
• Napon pokretanja baterije: 44,2 V.
• Broj ulaza za bateriju: 1.
• Maksimalna kontinuirana struja punjenja: 200 A.
• Maksimalna kontinuirana struja pražnjenja: 200 A.
• Maksimalna snaga punjenja: 10 kW.
• Maksimalna snaga pražnjenja: 11 kW.
• Nazivna snaga backup-a: 10 kVA.
• Maksimalna snaga backup-a bez mreže: 11 kVA.
• Vršna snaga backup-a: do 20 kVA tijekom 10 s.
• Vrijeme prebacivanja na backup: <4 ms.
• Nazivna ulazna snaga generatora: 10 kVA.
• Maksimalna ulazna snaga generatora: 11 kVA.
• Maksimalna učinkovitost: 97,6%.
• Europska učinkovitost: 96,2%.
• Maksimalna učinkovitost baterija-mreža: 95,5%.
• MPPT učinkovitost: 99,9%.
• Komunikacija s BMS-om: CAN.
• Komunikacije: RS485, WiFi, LAN i Bluetooth.
• Protokoli: Modbus RTU i Modbus TCP.
• Sučelje: LCD, WLAN i aplikacija.
• AFCI: integriran.
• Daljinsko isključivanje: integrirano.
• Brzo isključivanje: opcionalno.
• Zaštita od DC prenapona: Tip III.
• Zaštita od AC prenapona: Tip III.
• Stupanj zaštite: IP66.
• Hlađenje: inteligentna ventilacija.
• Radna temperatura: -35 do +60 °C.
• Relativna vlažnost: 0-95%.
• Maksimalna nadmorska visina: 3000 m.
• Topologija: bez izolacije.
• Montaža: zidna.
• Dimenzije: 560 x 444,5 x 226 mm.
• Težina: 29 kg.
• Paralelni rad: do 6 kompatibilnih invertera.
• Rad u mikro-mreži: da.

Kompletno rješenje za samopotrošnju s baterijama

GoodWe GW10K-ES-C10 kombinira 10 kW nazivnog kapaciteta, 2 MPPT-a s četiri string ulaza, do 20 kW fotonaponske snage i skladištenje putem 48 V baterija. Ova arhitektura omogućuje iskorištavanje solarne proizvodnje tijekom dana i pohranu viškova za kasniju upotrebu kada potrošnja premaši dostupnu proizvodnju.

Njegov backup izlaz od 10 kVA, s vršnim vrijednostima do 20 kVA tijekom 10 sekundi i prebacivanjem kraćim od 4 ms, dodaje mogućnost rezervnog napajanja u slučaju prekida električne energije. Tome se pridružuju 3 u 1 priključak, rad u mikro-mreži i mogućnost spajanja do šest invertera paralelno za izradu skalabilnih instalacija.

S IP66 zaštitom, integriranim AFCI-jem, WiFi-jem, LAN-om, Bluetoothom, LCD zaslonom i širokim mogućnostima upravljanja energijom, GoodWe ES Uniq GW10K-ES-C10 posebno je cjelovito rješenje za stambene instalacije samopotrošnje koje žele kombinirati fotonaponsku proizvodnju, skladištenje, rezervno napajanje i inteligentno upravljanje energijom.

Važno: baterije, fotonaponski moduli, vanjske zaštite i ostale komponente moraju se dimenzionirati u skladu sa specifikacijama tvrtke GoodWe. Za korištenje baterija trećih strana potrebno je provjeriti njihovu prisutnost na važećem popisu kompatibilnosti proizvođača.
