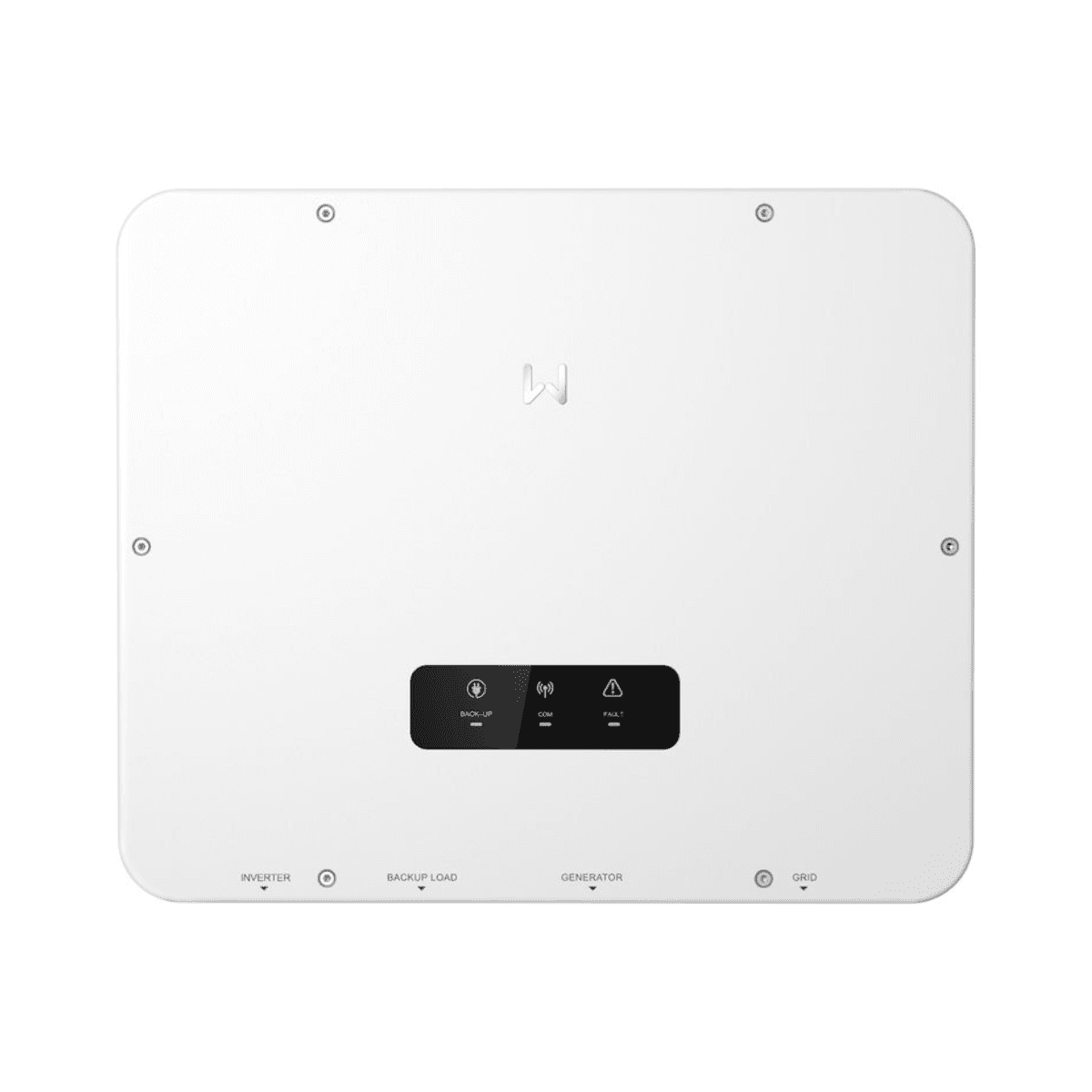

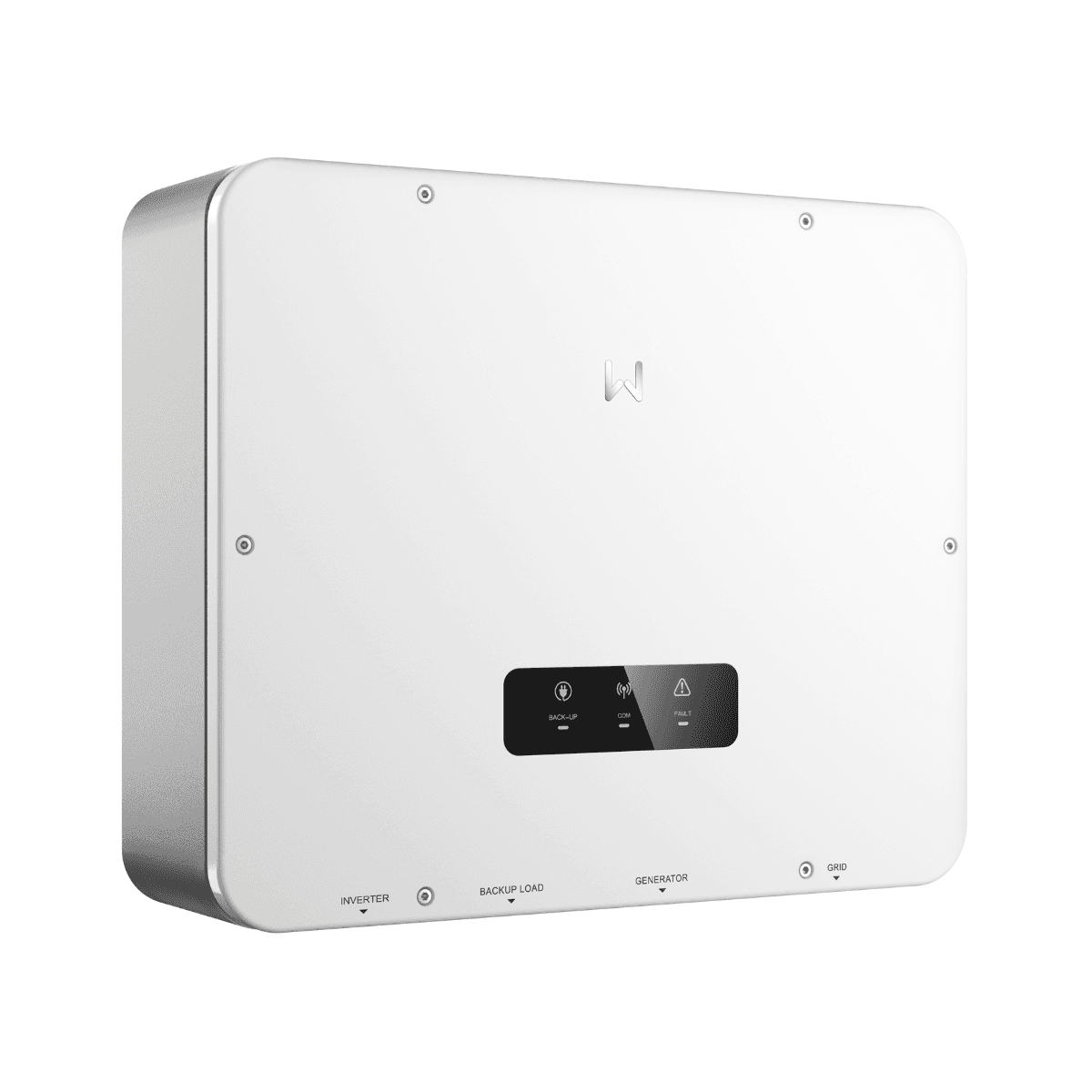

Pouzdano rezervno napajanje za skladištenje energije GoodWe STS200-80-10

GoodWe STS200-80-10 je statički prijenosni sustav dizajniran za pružanje pouzdanog rezervnog napajanja u instalacijama za pohranu energije. Radi zajedno s kompatibilnim GoodWe hibridnim inverterima kako bi upravljao prijelazom između rada priključenog na mrežu i načina rada s rezervnim napajanjem kada dođe do prekida opskrbe električnom energijom.

S nazivnom prividnom snagom od 50 kilovoltampera, trofaznim naponom od 380 ili 400 volti i vremenom preklapanja kraćim od 10 milisekundi, STS omogućuje održavanje napajanja rezervnih potrošača energijom dostupnom iz solarnih panela i baterija. Također podržava integraciju generatora i spreman je za upravljanje visokim opterećenjima kao što su toplinske pumpe i motori.

Statički prijenosni sustav za pohranu energije

STS, odnosno statički prijenosni sustav, djeluje kao sklopni element između električne mreže, hibridnog invertera, rezervnih potrošača i, kada je dio instalacije, generatora.

Kada mreža radi normalno, sustav omogućuje rad u načinu priključenom na mrežu. Ako dođe do prekida napajanja, inverter prelazi u način rada s rezervnim napajanjem i održava napajanje kritičnih potrošača koristeći energiju dostupnu u fotonaponskom sustavu ili baterijama.

Kada se električna mreža vrati, sustav omogućuje inverteru da se ponovno sinkronizira i nastavi rad priključen na mrežu.

Preklapanje kraće od 10 milisekundi

Jedna od glavnih značajki GoodWe STS200-80-10 je njegovo vrijeme preklapanja kraće od 10 milisekundi. Ovaj brzi prijenos osmišljen je kako bi se smanjio prekid između rada priključenog na mrežu i načina rada s rezervnim napajanjem na minimum.

Ova je značajka posebno važna u komercijalnim instalacijama i drugim primjenama gdje je potrebno održati kontinuitet napajanja potrošača koji se smatraju ključnima.

Kompatibilan s GoodWe ET40/50 hibridnim inverterima

Važeća EMEA dokumentacija tvrtke GoodWe navodi kompatibilnost STS200-80-10 s GoodWe ET40/50 hibridnim inverterima.

Komunikacija između STS-a i invertera odvija se putem RS485, što omogućuje koordinaciju operacija povezivanja, odspajanja i prijelaza između različitih načina rada.

Nazivna snaga od 50 kilovoltampera

Veza s inverterom projektirana je za nazivnu prividnu snagu od 50 kilovoltampera. U normalnim uvjetima rada priključenog na mrežu, mrežna strana također ima nazivnu prividnu snagu od 50 kilovoltampera.

Pri nazivnom naponu od 400 volti, nazivna struja iznosi 72,5 ampera. Kada je nazivni izlazni napon 380 volti, GoodWe navodi nazivnu struju od 75,8 ampera.

Do 55 kilovoltampera u načinu rada s rezervnim napajanjem bez mreže

Na izlazu namijenjenom rezervnim potrošačima, STS pruža nazivnu prividnu snagu od 50 kilovoltampera.

Kada instalacija radi bez mreže, maksimalna prividna snaga rezervnog napajanja može doseći 55 kilovoltampera, pružajući dodatni kapacitet za podnošenje određenih uvjeta opterećenja.

Do 138 kilovoltampera kada je mreža dostupna

Kada postoji napajanje iz električne mreže, sučelje za rezervno napajanje podržava maksimalnu prividnu snagu do 138 kilovoltampera.

GoodWe također navodi maksimalnu ulaznu snagu na mrežnom priključku od 138 kilovata za energiju preuzetu iz mreže. Maksimalna struja potrošnje na mrežnoj i rezervnoj strani može doseći 200 ampera unutar uvjeta koje je naveo proizvođač.

Spreman za velika opterećenja

GoodWe STS200-80-10 dizajniran je za upravljanje visokim opterećenjima unutar električnih granica definiranih za uređaj.

GoodWe izričito ističe njegovu uporabu s opterećenjima kao što su toplinske pumpe i motori velike snage, čime se proširuju mogućnosti primjene sustava za pohranu energije u komercijalnim instalacijama i zahtjevnim aplikacijama.

Integracija s generatorom

Osim rada s električnom mrežom i hibridnim inverterom, STS ima sučelje pripremljeno za integraciju generatora ili kompatibilnog fotonaponskog invertera.

Ova mogućnost omogućuje projektiranje energetskih sustava s dodatnim izvorom proizvodnje radi povećanja fleksibilnosti i dostupnosti energije u instalaciji.

Snaga do 55 kilovoltampera na ulazu generatora

Priključak namijenjen generatoru ili fotonaponskom inverteru ima nazivnu prividnu snagu od 50 kilovoltampera i maksimalnu prividnu snagu od 55 kilovoltampera.

Nazivna struja iznosi 72,5 ampera pri 400 volti. GoodWe navodi nazivnu struju releja na strani generatora od 90 ampera.

Trofazni napon od 380 ili 400 volti

STS200-80-10 dizajniran je za trofazne sustave s nazivnim izlaznim naponom od 380 ili 400 volti i konfiguracijom 3L/N/PE.

Nazivna frekvencija može biti 50 ili 60 herca, s dopuštenim rasponom frekvencije između 45 i 65 herca.

Tehnička dokumentacija također navodi raspon izlaznog napona od 176 do 276 volti prema uvjetima koje je naveo GoodWe.

Mrežni relej od 200 ampera

Sustav uključuje izmjeničnouređajni relej s nazivnom strujom od 200 ampera. Ovaj kapacitet omogućuje upravljanje visokim strujama koje se mogu pojaviti na mrežnom i rezervnom sučelju kada instalacija radi priključena na električno napajanje.

Na strani koja odgovara generatoru, relej ima nazivnu struju od 90 ampera.

IP65 zaštita za zahtjevne instalacije

GoodWe STS200-80-10 ima stupanj zaštite IP65, što pruža zaštitu od prodora prašine i vode unutar uvjeta utvrđenih za ovu klasifikaciju.

Njegova konstrukcija omogućuje uporabu u različitim instalacijskim okruženjima, pod uvjetom da se poštuju zahtjevi za položaj, montažu, ventilaciju i zaštitu koje navodi GoodWe.

Širok raspon radne temperature

STS može raditi pri temperaturama okoline između -35 i 60 stupnjeva Celzija, što omogućuje uporabu u širokom rasponu okolišnih uvjeta.

Maksimalna radna nadmorska visina koju navodi GoodWe iznosi 4.000 metara.

Hlađenje prirodnom konvekcijom

Sustav koristi hlađenje prirodnom konvekcijom, pa za uobičajeno hlađenje ne ovisi o ventilatorima.

Ova konfiguracija smanjuje broj pokretnih mehaničkih elemenata i omogućuje pasivan rad rashladnog sustava.

Montaža na zid

GoodWe STS200-80-10 dizajniran je za zidnu ugradnju. Ima dimenzije od 510 milimetara širine, 425 milimetara visine i 156 milimetara dubine.

Njegova masa iznosi približno 16,5 kilograma, pa površina i elementi za pričvršćivanje korišteni tijekom montaže moraju biti prikladni za sigurno nošenje uređaja.

Kompaktan dizajn za komercijalne sustave pohrane

Unatoč upravljanju mrežnim strujama do 200 ampera i visokim snagama rezervnog napajanja, STS ima kompaktan format koji olakšava njegovu integraciju uz inverter i ostale komponente instalacije za pohranu energije.

Montažu treba izvesti uz poštivanje udaljenosti, orijentacije i zahtjeva za ugradnju definiranih u priručniku proizvođača.

RS485 komunikacija s inverterom

Komunikacija između statičkog prijenosnog sustava i kompatibilnog GoodWe invertera odvija se putem RS485.

Ova komunikacija omogućuje koordinaciju rada invertera sa stanjem mreže, izlazom za rezervno napajanje i ostalim energetskim izvorima povezanim sa sustavom.

Primjene GoodWe STS200-80-10

STS je posebno namijenjen komercijalnim sustavima za pohranu energije i drugim trofaznim instalacijama gdje je potrebno osigurati rezervno napajanje.

Među mogućim primjenama nalaze se:

• Sustavi za pohranu energije s GoodWe ET40/50 hibridnim inverterima.
• Fotonaponske instalacije s baterijom i funkcijom rezervnog napajanja.
• Komercijalne zgrade s kritičnim potrošačima.
• Instalacije s toplinskim pumpama.
• Sustavi s motorima velike snage.
• Instalacije s pomoćnim generatorom.
• Sustavi koji zahtijevaju brzi prijelaz između mreže i rezervnog napajanja.

Tehničke značajke GoodWe STS200-80-10

• Marka: GoodWe.
• Serija: STS.
• Referenca: STS200-80-10.
• Vrsta proizvoda: statički prijenosni sustav.
• Primjena: rezervno napajanje za sustave pohrane energije.
• Kompatibilnost koju navodi GoodWe: ET40/50 hibridni inverteri.
• Nazivni izlazni napon: 380 ili 400 volti.
• Električna konfiguracija: 3L/N/PE.
• Raspon izlaznog napona: između 176 i 276 volti.
• Nazivna frekvencija: 50 ili 60 herca.
• Raspon frekvencije: između 45 i 65 herca.
• Nazivna prividna snaga na strani invertera: 50 kilovoltampera.
• Nazivna prividna snaga na strani mreže: 50 kilovoltampera.
• Nazivna prividna snaga rezervnog napajanja: 50 kilovoltampera.
• Maksimalna prividna snaga bez mreže: 55 kilovoltampera.
• Maksimalna prividna snaga s mrežom: 138 kilovoltampera.
• Nazivna prividna snaga priključka generatora ili fotonaponskog invertera: 50 kilovoltampera.
• Maksimalna prividna snaga priključka generatora ili fotonaponskog invertera: 55 kilovoltampera.
• Nazivna struja pri 400 volti: 72,5 ampera.
• Nazivna struja pri 380 volti: 75,8 ampera.
• Nazivna struja mrežnog releja: 200 ampera.
• Nazivna struja releja generatora: 90 ampera.
• Vrijeme preklapanja: kraće od 10 milisekundi.
• Integracija s generatorom: da.
• Komunikacija s inverterom: RS485.
• Hlađenje: prirodna konvekcija.
• Topologija: neizolirana.
• Stupanj zaštite: IP65.
• Radna temperatura: između -35 i 60 stupnjeva Celzija.
• Maksimalna radna nadmorska visina: 4.000 metara.
• Vrsta montaže: zid.
• Širina: 510 milimetara.
• Visina: 425 milimetara.
• Dubina: 156 milimetara.
• Težina: približno 16,5 kilograma.
• Sigurnosne norme: IEC 62109-1 i IEC 62109-2.
• Elektromagnetska kompatibilnost: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 i EN 61000-6-4.

Brzo i fleksibilno rezervno napajanje za sustave pohrane energije

GoodWe STS200-80-10 omogućuje integraciju električne mreže, hibridnog invertera, rezervnih potrošača i generatora u rješenje osmišljeno za održavanje kontinuiteta opskrbe energijom kada dođe do kvara mreže.

Njegovo preklapanje kraće od 10 milisekundi, nazivna snaga od 50 kilovoltampera, kapacitet do 55 kilovoltampera bez mreže i do 138 kilovoltampera kada je mreža dostupna, zajedno s kompatibilnošću s GoodWe ET40/50 inverterima, čine ga ključnim elementom za trofazne sustave pohrane koji trebaju pouzdano upravljanje rezervnim napajanjem.
