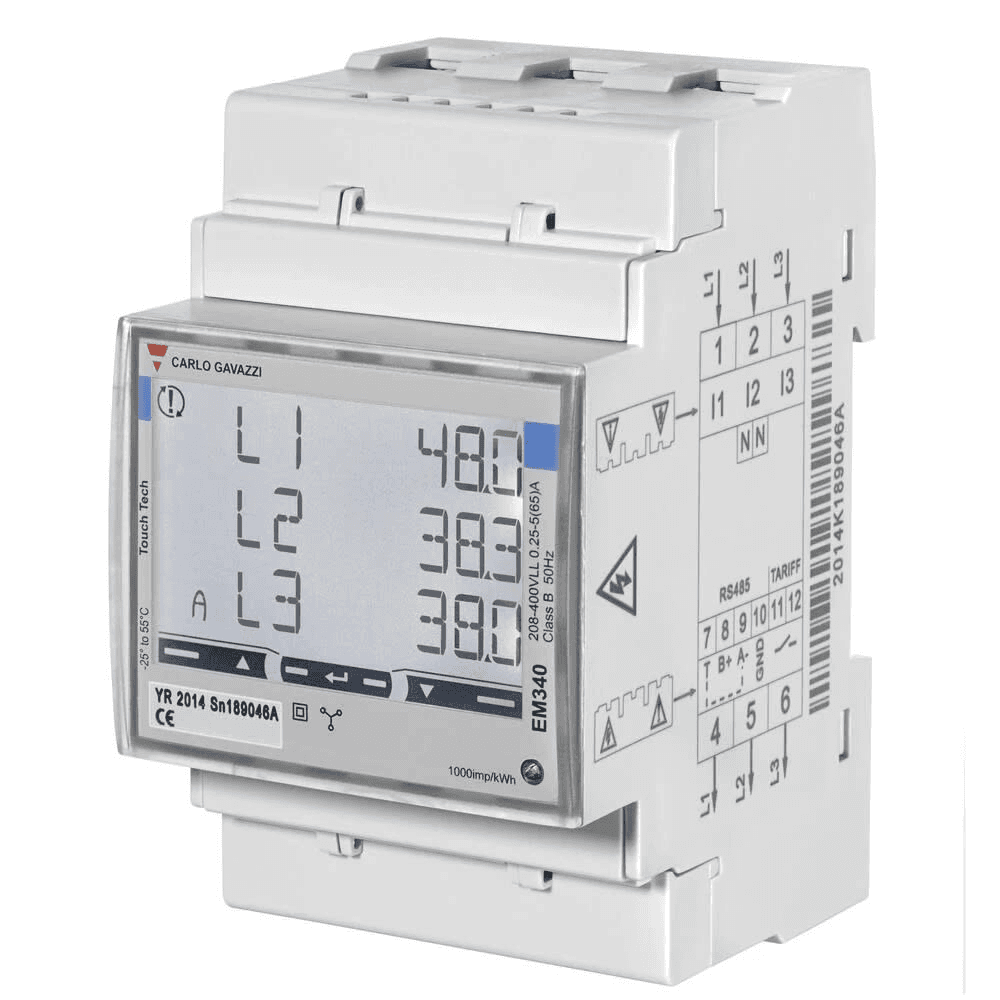

Trofazni mjerač energije do 65 A Wallbox

Wallbox trofazni mjerač energije 000002174 je brojilo za trofazne električne instalacije, dizajnirano za izravno mjerenje struja do 65 A i za pružanje Wallbox sustavu punjenja potrebnih informacija za različite funkcije upravljanja energijom. Referenca odgovara modelu koji Wallbox označava kao MTR-3P-65A / EM340-PRO380 i ugrađuje se na DIN šinu, zauzimajući 3 modula.

Zahvaljujući komunikaciji RS485 s kompatibilnim Wallbox punjačima, mjerač omogućuje uvid u potrošnju instalacije u stvarnom vremenu i korištenje tih podataka za funkcije kao što su Power Boost, dinamičko upravljanje snagom i kompatibilna rješenja punjenja solarnom energijom. Njegovo izravno mjerenje izbjegava uporabu strujnih transformatora ili vanjskih strujnih kliješta u instalacijama koje ne premašuju dopuštenih 65 A uređaja.

Trofazni mjerač do 65 A

Wallbox referenca 000002174 posebno je dizajnirana za trofazne instalacije i podržava maksimalnu kontinuiranu struju od 65 A.

Mjerenje se provodi izravno putem samog brojila, pa fazni vodiči električki prolaze kroz uređaj bez potrebe za vanjskim ampermetarskim kliještima.

• Vrsta instalacije: trofazna.
• Vrsta mjerenja: izravna.
• Osnovna struja: 5 A.
• Maksimalna struja: 65 A.
• Minimalna specificirana struja za obitelj EM340: 0,25 A.

Model EM340 / PRO380

Wallbox izričito označava ovu referencu kao Power Meter EM340 / PRO380, Three Phases, 65 A.

EM340 je trofazni analizator energije dizajniran za mjerenje energije i različitih električnih varijabli instalacije te njihovo slanje upravljačkom sustavu.

Njegova integracija s Wallbox punjačima omogućuje da infrastruktura za punjenje prilagodi svoje ponašanje raspoloživoj snazi u objektu.

Kompatibilno s Power Boostom

Jedna od glavnih primjena mjerača je uporaba Power Boosta u kompatibilnim Wallbox punjačima.

Power Boost koristi mjerenje ukupne potrošnje objekta za dinamičko prilagođavanje raspoložive snage za punjenje električnog vozila.

Kada kuća ili instalacija poveća potrošnju, punjač može smanjiti snagu namijenjenu vozilu. Kada se ostale potrošnje smanje, sustav može ponovno povećati snagu punjenja unutar konfiguriranih granica.

To omogućuje bolje iskorištavanje raspoložive električne snage i pomaže spriječiti da zbroj potrošnje zgrade i vozila premaši konfiguriranu granicu instalacije.

Dinamičko upravljanje punjenjem

Mjerač pruža električne informacije Wallbox ekosustavu za korištenje funkcija dinamičkog upravljanja energijom u kompatibilnim instalacijama.

U infrastrukturi s više punjača, Wallbox predviđa rješenja poput Dynamic Power Sharinga ili ekvivalentnih sustava dinamičkog upravljanja, sposobnih raspodijeliti raspoloživu snagu između različitih točaka punjenja.

Konačna kompatibilnost ovisi o modelu punjača, konfiguraciji instalacije i omogućenim softverskim funkcijama.

Kompatibilno sa solarnim rješenjima punjenja

EM340 je jedan od mjerača koje Wallbox koristi za svoja rješenja upravljanja energijom kompatibilna s fotonaponskom proizvodnjom, povijesno nazvana Eco-Smart, a danas integrirana u funkcije Solar Charging Wallbox ekosustava.

U kompatibilnoj instalaciji sustav može koristiti informacije koje daje brojilo za određivanje energetskog toka u kući i upravljanje punjenjem vozila prema raspoloživoj energiji.

Točne funkcije i dostupni načini punjenja ovise o Wallbox punjaču i verziji instaliranog sustava upravljanja energijom.

RS485 komunikacija

Komunikacija između mjerača i kompatibilnih Wallbox punjača odvija se putem RS485.

Na EM340 ova komunikacija koristi protokol Modbus RTU, omogućujući prijenos izmjerenih električnih vrijednosti u sustav upravljanja.

Wallbox u svojoj instalacijskoj dokumentaciji prikazuje povezivanje EM340 putem odgovarajućih priključaka za:

• A- / RS485.
• B+ / RS485.
• GND.
• Terminacija sabirnice.

Instalaciju i konfiguraciju RS485 mreže treba izvesti prema shemi odgovarajućeg Wallbox punjača koji se koristi.

Mjerenje aktivne i jalove energije

Tehnička platforma EM340 omogućuje mjerenje različitih veličina povezanih s električnom potrošnjom.

Među dostupnim parametrima nalaze se:

• Aktivna energija: kWh.
• Jalova energija: kvarh.
• Aktivna snaga: kW.
• Jalova snaga: kvar.
• Prividna snaga: kVA.
• Napon između faza: VLL.
• Fazni napon prema nuli: VLN.
• Struja: A.
• Faktor snage: PF.
• Frekvencija: Hz.

Uređaj može raditi s ukupnim informacijama sustava i s različitim varijablama koje odgovaraju svakoj fazi.

Mjerenje uvezene i izvezene energije

Obitelj EM340 omogućuje razlikovanje između energije preuzete iz mreže i energije predane u mrežu, što je posebno korisno kada instalacija uključuje fotonaponsku proizvodnju.

Ova mogućnost omogućuje sustavu upravljanja energijom informacije o smjeru toka snage.

Izravni priključak 5(65) A

Mjerač koristi strujni ulaz specificiran kao 5(65) A, odnosno osnovnu struju od 5 A i maksimalnu kontinuiranu struju od 65 A.

Budući da je riječ o brojilu s izravnim priključkom, za rad unutar tog raspona nisu potrebni vanjski strujni transformatori.

Za trofazne instalacije s većim strujama, Wallbox nudi mjerače s indirektnim mjerenjem i kliještima za veće raspone.

Trofazni napon od 208 do 400 V između faza

EM340 platforma dizajnirana je za mreže s mjernim naponom od 208 do 400 V AC između faza.

Može se koristiti u kompatibilnim trofaznim sustavima s 3 ili 4 vodiča, ovisno o električnoj konfiguraciji i shemi povezivanja koju je odredio proizvođač.

Samonapajanje iz mjerene mreže

EM340 je mjerač samonapajan iz električnog napona koji mjeri, pa za normalan rad ne treba zaseban pomoćni izvor napajanja.

Specifikacija vlastite potrošnje za obitelj EM340 iznosi do približno 1 W / 10 VA.

Pozadinski osvijetljen LCD zaslon

Mjerač ima pozadinski osvijetljen LCD zaslon koji omogućuje pregled glavnih električnih veličina izravno iz razvodnog ormara.

Dizajn EM340 koristi tri reda od osam znamenki i dodirna područja za navigaciju kroz različite stranice informacija i parametara.

Osim integriranog rada s Wallboxom, ovaj prikaz je koristan tijekom puštanja u rad, provjere i održavanja instalacije.

Montaža na DIN šinu

Wallbox 000002174 predviđen je za ugradnju u električne ormare na DIN šinu.

Zauzima 3 DIN modula, pa je potrebno osigurati odgovarajući prostor unutar električnog kućišta.

Dimenzije EM340 platforme približno su:

• Širina: 54 mm.
• Visina: 90 mm.
• Dubina: 63 mm.

Težina EM340 mjerača iznosi približno 240 g uključujući ambalažu, prema tehničkom listu proizvođača analizatora.

Prednja zaštita IP51

Obitelj EM340 ima:

• Prednja zaštita: IP51.
• Zaštita priključaka: IP20.

Mjerač je namijenjen ugradnji unutar ormara ili odgovarajućeg električnog kućišta, pa konačni stupanj zaštite instalacije ovisi o korištenom ormaru.

Preciznost za nadzor energije

EM340 ispunjava specifikacije preciznosti za profesionalno električno mjerenje.

• Aktivna energija: klasa 1 prema EN 62053-21.
• Aktivna energija: klasa B prema EN 50470-3 za odgovarajuće varijante.
• Jalova energija: klasa 2 prema EN 62053-23.
• Preciznost struje i napona: do ±0,5 % očitanja u uvjetima koje navodi proizvođač.

Važno: referenca 000002174 ne smije se miješati s EM340 MID

Wallbox prodaje i standardne EM340 mjerače i verzije EM340 MID. Referenca 000002174 u Wallbox dokumentaciji navedena je kao MTR-3P-65A / EM340-PRO380 trofazni 65 A, dok aktualna dokumentacija dodatne opreme verziju EM340 MID prikazuje kao zasebnu kategoriju.

Stoga se referenci 000002174 ne smije automatski pripisivati MID certifikacija namijenjena fiskalnom mjerenju ili obračunu bez izričite provjere da isporučena jedinica odgovara certificiranoj varijanti.

Tehničke karakteristike Wallbox 000002174

• Marka: Wallbox.
• Referenca: 000002174.
• Šifra proizvoda: MTR-3P-65A.
• Povezani model: EM340 / PRO380.
• Vrsta: mjerač energije.
• Električna instalacija: trofazna.
• Vrsta mjerenja: izravna.
• Nazivna/osnovna struja: 5 A.
• Maksimalna struja: 65 A.
• Napon obitelji EM340: 208-400 V AC između faza.
• Montaža: DIN šina.
• Širina: 3 DIN modula.
• Dimenzije EM340: približno 54 x 90 x 63 mm.
• Komunikacija s Wallboxom: RS485.
• Protokol: Modbus RTU.
• Zaslon: pozadinski osvijetljen LCD.
• Mjerenje aktivne energije: da.
• Mjerenje jalove energije: da.
• Mjerenje po fazi: da.
• Mjerenje uvezene/izvezene energije: da.
• Power Boost: kompatibilan u podržanim Wallbox sustavima.
• Eco-Smart / Solar Charging: kompatibilno ovisno o punjaču i konfiguraciji.
• Dynamic Power Sharing: kompatibilno ovisno o Wallbox infrastrukturi.
• Prednja zaštita: IP51.
• Zaštita priključaka: IP20.
• Samonapajanje: da.

Wallbox mjerač za optimizaciju punjenja električnog vozila

Wallbox 000002174 omogućuje integraciju mjerenja trofazne potrošnje instalacije s kompatibilnim Wallbox punjačima, pružajući potrebne informacije za prilagodbu punjenja vozila stvarno raspoloživoj energiji.

Njegovo izravno mjerenje do 65 A, kompaktan format od 3 DIN modula i RS485 komunikacija čine ga posebno prikladnim rješenjem za kućne i profesionalne trofazne instalacije u kojima se želi koristiti Power Boost, funkcije solarnog punjenja ili sustavi dinamičkog upravljanja snagom.

Instalaciju mora izvesti kvalificirani stručnjak i to prema shemi mjerača te specifičnoj dokumentaciji Wallbox punjača s kojim će se koristiti.
