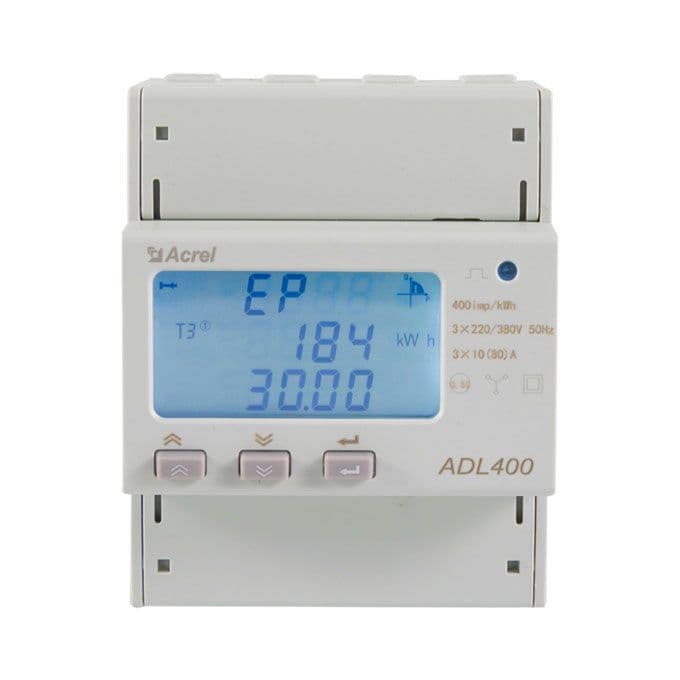

Pametni trofazni mjerač energije (Smart Meter) EcoFlow EFA-ADL400-CT

EcoFlow EFA-ADL400-CT, referenca 5008604013, trofazni je pametni mjerač energije dizajniran za nadzor električnih tokova u kompatibilnim EcoFlow energetskim instalacijama. S nazivnom strujom do 80 A, izravnim mjerenjem s integriranim strujnim transformatorom, RS485 komunikacijom i montažom na DIN šinu, omogućuje precizno bilježenje parametara kao što su napon, struja, aktivna i jalova snaga, faktor snage, frekvencija te uvezena ili izvezena energija.

Ovaj Smart Meter posebno je osmišljen za integraciju sa sustavima EcoFlow PowerOcean i drugim kompatibilnim rješenjima iz EcoFlow ekosustava. Njegova je funkcija pružiti sustavu informacije o razmjeni energije između električne mreže, fotonaponske instalacije i potrošača, omogućujući precizniji nadzor i upravljanje potrošnjom i proizvodnjom energije.

Trofazni pametni mjerač do 80 A

EFA-ADL400-CT dizajniran je za trofazne instalacije i podržava nazivnu struju do 80 A. Za razliku od verzija koje koriste vanjske strujne transformatore, ovaj model vrši mjerenje putem integriranog CT-a i namijenjen je instalacijama u kojima je moguće izravno spajanje mjerača.

EcoFlow navodi nazivni napon od 3 x 230/400 V AC i frekvencijski raspon od 45 do 65 Hz, što su karakteristike prikladne za uobičajene trofazne električne mreže u stambenim i profesionalnim instalacijama.

Dvosmjerno mjerenje energije

Mjerač omogućuje bilježenje energije u oba smjera, pa može razlikovati električnu energiju preuzetu iz mreže i energiju predanu u mrežu. Ova je informacija ključna u fotonaponskim instalacijama za vlastitu potrošnju, jer omogućuje uvid u to troši li objekt energiju iz mreže ili predaje višak energije.

Osim aktivne energije uvezene i izvezene, uređaj omogućuje prikaz i drugih vrijednosti povezanih s električnim ponašanjem triju faza, pružajući detaljne informacije za nadzor sustava.

Širok nadzor električnih parametara

EcoFlow EFA-ADL400-CT može bilježiti i prikazivati različite električne veličine potrebne za uvid u rad trofazne instalacije.

• Napon: mjerenje triju faza i napona između faza.
• Struja: neovisno mjerenje triju faza.
• Aktivna snaga: po fazi i ukupno.
• Jalova snaga: po fazi i ukupno.
• Prividna snaga: po fazi i ukupno.
• Faktor snage: po fazi i ukupno.
• Frekvencija: nadzor mrežne frekvencije.
• Aktivna energija: ukupno, uvezeno i izvezeno.
• Jalova energija: ukupno, uvezeno i izvezeno.
• Harmoničko izobličenje: prikaz vrijednosti povezanih s naponom i strujom.
• Fazni kut: dostupan na zaslonu uređaja.

Integracija s EcoFlow PowerOcean

Mjerač ADL400 posebno je dizajniran za rad s EcoFlow PowerOcean ekosustavom. Nakon povezivanja sa sustavom, pruža podatke o mjerenju potrebne za uvid u tok energije između mreže, potrošača te kompatibilnih uređaja za proizvodnju ili pohranu energije.

EcoFlow navodi EFA-ADL400-CT među kompatibilnim trofaznim mjeračima za rješenja kao što su PowerOcean trofazni, PowerOcean Plus, PowerOcean DC Fit i drugu kompatibilnu opremu navedenu u njihovim vodičima za odabir. Točnu kompatibilnost potrebno je provjeriti prema proizvodu, regiji i instaliranoj verziji.

RS485 komunikacija

Komunikacija s kompatibilnim EcoFlow uređajima odvija se putem RS485 sučelja. Mjerač ima priključke RS485A i RS485B te koristi Modbus RTU komunikaciju za prijenos zabilježenih vrijednosti u sustav.

Brzina komunikacije može se konfigurirati između 1200 i 19200 bps. U PowerOcean instalacijama mjerač se povezuje na odgovarajući METER priključak prema električnoj shemi koju je naveo EcoFlow.

LCD zaslon za lokalni pregled

Smart Meter ima LCD zaslon na kojem je moguće izravno pregledati brojne električne parametre. Sučelje omogućuje prikaz napona, struja, frekvencije, snaga, faktora snage, uvezene i izvezene energije te drugih vrijednosti sustava.

Ovaj zaslon olakšava i puštanje u rad te provjere i održavanje, jer omogućuje pregled glavnih podataka bez potrebe za vanjskim mjernim uređajem.

Preciznost za upravljanje energijom

EcoFlow navodi preciznost aktivne snage od 0,5% maksimalnog raspona i preciznost jalove snage također od 0,5% maksimalnog raspona. Brojilo također ima impulsni izlaz od 400 imp/kWh.

Maksimalni kapacitet očitanja energije doseže 9.999.999 MWh, što omogućuje dugotrajno kumulativno vođenje evidencije izmjerene energije.

Kompaktna montaža na DIN šinu

EFA-ADL400-CT dizajniran je za ugradnju u električne ormare pomoću standardne DIN šine od 35 mm. Njegove dimenzije iznose 72 x 65 x 90 mm, što osigurava kompaktan format za integraciju uz ostale zaštitne i upravljačke elemente instalacije.

EcoFlow ovaj model specificira za unutarnju ugradnju. Uređaj ima stupanj zaštite IP51 i instalacijsku kategoriju CAT III.

Pripremljen za zahtjevne radne uvjete

Mjerač može raditi u rasponu temperature okoline od -40 do 70 °C i pri maksimalnoj relativnoj vlažnosti od 95% bez kondenzacije. Ove karakteristike omogućuju njegovu uporabu u električnim ormarima smještenima u različitim unutarnjim okruženjima, uz poštivanje uvjeta ugradnje koje je propisao EcoFlow.

Tehničke karakteristike EcoFlow EFA-ADL400-CT

• Marka: EcoFlow.
• Referenca: 5008604013.
• Model: EFA-ADL400-CT / ADL400.
• Vrsta: pametni mjerač energije / Smart Meter.
• Električni sustav: trofazni s četiri vodiča.
• Maksimalna nazivna struja: 80 A.
• Vrsta mjerenja struje: integrirani CT / izravno spajanje.
• Nazivni napon: 3 x 230/400 V AC.
• Raspon napona: 3 x 57,7/100 do 3 x 276/480 V.
• Frekvencija: 45-65 Hz.
• Naznačena ulazna struja: 0,1-10 (80) A.
• Preciznost aktivne snage: 0,5% maksimalnog raspona.
• Preciznost jalove snage: 0,5% maksimalnog raspona.
• Maksimalno očitanje energije: 9.999.999 MWh.
• Dvosmjerno mjerenje: da.
• Uvezena energija: da.
• Izvezena energija: da.
• Mjerenje aktivne snage: da.
• Mjerenje jalove snage: da.
• Mjerenje prividne snage: da.
• Mjerenje faktora snage: da.
• Mjerenje frekvencije: da.
• Komunikacija: RS485.
• Protokol: Modbus RTU.
• Brzina komunikacije: 1200-19200 bps.
• Impulsni izlaz: 400 imp/kWh.
• Zaslon: LCD.
• Montaža: DIN šina od 35 mm.
• Dimenzije: 72 x 65 x 90 mm.
• Stupanj zaštite: IP51.
• Instalacijska kategorija: CAT III.
• Radna temperatura: -40 do 70 °C.
• Maksimalna relativna vlažnost: 95% bez kondenzacije.
• Lokacija: unutarnja ugradnja.

Upravljanje energetskim tokovima u fotonaponskim instalacijama

Integriran u kompatibilnu EcoFlow instalaciju, EFA-ADL400-CT omogućuje uvid u stvarnom vremenu kako energija teče između električne mreže, potrošača u objektu i fotonaponskog sustava. Ovi su podaci potrebni kako bi rješenja za upravljanje energijom mogla prepoznati potrošnju, proizvodnju i višak energije te djelovati prema konfiguraciji sustava.

Njegova sposobnost mjerenja do 80 A u trofaznim mrežama, RS485 komunikacija, dvosmjerno mjerenje i format za DIN šinu čine EcoFlow EFA-ADL400-CT specifičnim rješenjem za ugradnju nadzora energije u EcoFlow ekosustav bez potrebe za vanjskim strujnim transformatorima.

Važno: mjerač mora biti ugrađen u unutarnjem prostoru od strane kvalificirane osobe i prema električnoj shemi te sigurnosnim uputama EcoFlowa. Kompatibilnost sa svakim PowerOcean sustavom ili drugim EcoFlow proizvodom treba provjeriti prema verziji i konfiguraciji instalacije.
