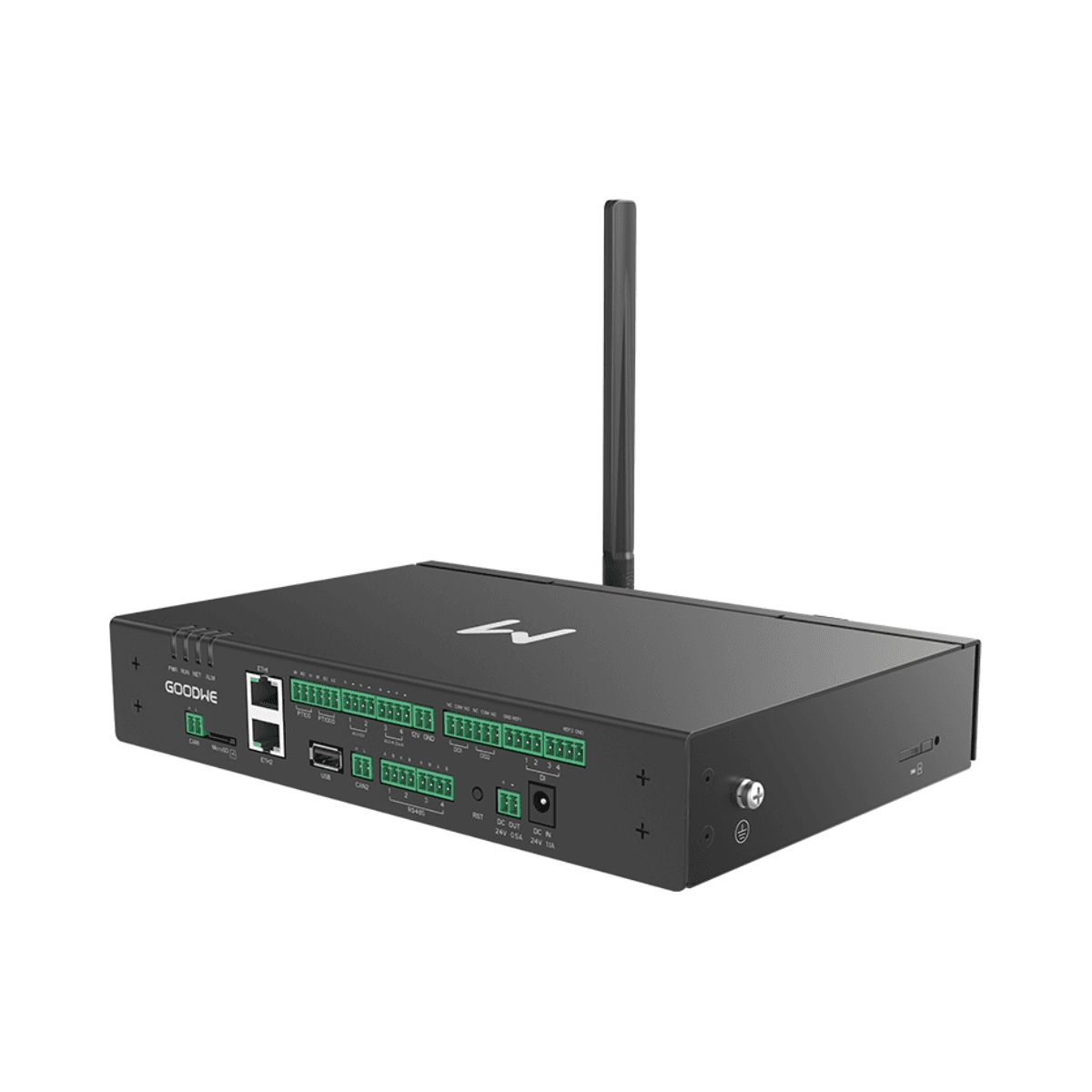

Pametni DataLogger GoodWe EzLogger 3000C

GoodWe EzLogger3000C je Smart DataLogger za komercijalne i industrijske fotonaponske instalacije (C&I), dizajniran za centralizaciju prikupljanja i prijenosa podataka, pretvorbu protokola te olakšavanje nadzora i daljinskog upravljanja solarnim elektranama. Omogućuje povezivanje i upravljanje do 100 uređaja s jednog uređaja, uz integraciju RS485, Ethernet i WiFi komunikacije te različitih ulaza i izlaza za prilagodbu sustava složenijim fotonaponskim instalacijama.

EzLogger3000C omogućuje centralizaciju komunikacije između GoodWe invertera, pomoćne opreme, platforme za nadzor SEMS i sustava trećih strana. Uključuje 4 RS485 priključka, 2 LAN veze, 2,4 GHz WiFi, USB 2.0 priključak i integrirano web sučelje, kao i digitalne i analogne ulaze, digitalne izlaze te posebne ulaze za PT100 i PT1000 senzore.

Smart DataLogger za C&I fotonaponske instalacije

GoodWe razvija EzLogger3000C za komercijalne i industrijske solarne projekte u kojima je potrebno prikupljati, obrađivati i prenositi informacije iz brojnih uređaja.

Data logger djeluje kao središnja komunikacijska točka instalacije, omogućujući slanje informacija prema cloud poslužiteljima i platformama za nadzor, uz olakšavanje funkcija daljinskog upravljanja i upravljanja energijom.

Njegova sposobnost rada s više protokola omogućuje integraciju u projekte u kojima istodobno rade različita oprema i sustavi nadzora.

Povezivanje do 100 uređaja

GoodWe EzLogger3000C podržava povezivanje najviše 100 uređaja, što omogućuje centralizaciju fotonaponskih instalacija s velikim brojem invertera i pomoćne opreme.

Ta je mogućnost posebno zanimljiva za komercijalne, industrijske i kolektivne samopotrošačke solarne elektrane, gdje je potrebno objediniti informacije s različitih uređaja u jedan sustav za prikupljanje podataka.

Četiri RS485 priključka

Uređaj uključuje 4 RS485 sučelja označena kao COM priključci, pružajući različite komunikacijske linije za povezivanje kompatibilnih uređaja.

Komunikacija putem RS485 koristi protokol Modbus-RTU, široko korišten u energetskim instalacijama i industrijskim automatizacijskim sustavima.

Dostupnost četiri odvojene sabirnice olakšava raspodjelu povezanih uređaja i pruža fleksibilnost pri dizajnu komunikacijske mreže instalacije.

Dva LAN Ethernet priključka

EzLogger3000C ima 2 LAN sučelja, što omogućuje povezivanje s Ethernet mrežama i različitim nadzornim uređajima ili platformama.

Putem Etherneta GoodWe navodi kompatibilnost sa sljedećim protokolima:

• Modbus-TCP.
• IEC 60870-5-104.

Ove opcije proširuju mogućnosti integracije data loggera u sustave upravljanja energijom, automatizacije i nadzora fotonaponskih instalacija.

Integrirani 2,4 GHz WiFi

Uređaj uključuje WiFi IEEE 802.11 b/g/n u pojasu od 2,4 GHz.

GoodWe ovu vezu predviđa za olakšavanje lokalne konfiguracije i održavanja uređaja, nudeći dodatnu alternativu žičanoj Ethernet vezi.

Opcionalni 4G

Tehnička dokumentacija proizvođača također predviđa opcionalnu 4G komunikaciju, proširujući mogućnosti povezivanja u instalacijama gdje nije dostupna klasična mrežna infrastruktura.

Dostupnost ove funkcije ovisi o konfiguraciji i specifičnim dodacima projekta.

Konfiguracija putem SolarGo i integriranog web sučelja

GoodWe EzLogger3000C može se konfigurirati putem aplikacije SolarGo i putem integriranog web sučelja.

Web sučelje omogućuje pristup uređaju putem kompatibilnog preglednika za pregled podataka te izvođenje zadataka konfiguracije i održavanja.

GoodWe ističe ovu dvostruku opciju kao fleksibilan način puštanja u rad i upravljanja data loggerom prema potrebama instalatera ili odgovorne osobe fotonaponske elektrane.

Nadzor putem SEMS-a i platformi trećih strana

EzLogger3000C podržava istodobni nadzor putem SEMS-a i platformi trećih strana.

Ova značajka omogućuje zadržavanje GoodWe ekosustava nadzora i istodobno prijenos informacija prema kompatibilnim vanjskim sustavima, pružajući veću fleksibilnost u profesionalnim instalacijama koje koriste centralizirane platforme za upravljanje.

Kompatibilnost s različitim generacijama invertera

GoodWe ističe da EzLogger3000C olakšava paralelnu integraciju invertera različitih kompatibilnih modela ili generacija.

Ova značajka može biti posebno korisna pri proširenju postojećih fotonaponskih elektrana, gdje novi inverteri moraju raditi zajedno s ranije instaliranom opremom.

Točnu kompatibilnost uvijek treba provjeriti s važećim popisom kompatibilnih invertera i uređaja koji objavljuje GoodWe.

Oporavak podataka s retencijom od 30 dana

Data logger uključuje funkciju oporavka podataka nakon prekida, s retencijom do 30 dana.

Ova je funkcionalnost osmišljena kako bi se smanjio gubitak informacija kada dođe do privremenog prekida komunikacije te naknadno oporavili pohranjeni podaci.

Digitalni i analogni ulazi i izlazi

Osim komunikacijskih sučelja, GoodWe EzLogger3000C uključuje različite ulaze i izlaze namijenjene proširenju mogućnosti integracije unutar instalacije.

• 4 digitalna ulaza (DI).
• 2 digitalna izlaza (DO).
• 4 analogna ulaza (AI).
• 1 PT100 ulaz.
• 1 PT1000 ulaz.
• Aktivni izlaz: 12 V, 100 mA.

Ta su sučelja omogućuju povezivanje različitih signala i kompatibilnih senzora u projektima nadzora i upravljanja energijom.

Ulazi za PT100 i PT1000 senzore

Data logger posebno ima jedan ulaz za PT100 senzor i jedan za PT1000 senzor.

Ovi otporni senzori uobičajeno se koriste za mjerenje temperature u tehničkim i industrijskim primjenama, nudeći dodatnu mogućnost nadzora unutar fotonaponske elektrane.

USB 2.0 priključak

GoodWe EzLogger3000C uključuje 1 USB 2.0 priključak i kompatibilan je s USB memorijskim jedinicama.

GoodWe ovo sučelje predviđa kao podršku za održavanje, pristup informacijama i ažuriranje softvera uređaja.

Četiri LED indikatora

Uređaj ima 4 LED indikatora koji omogućuju vizualno prepoznavanje različitih radnih stanja i komunikacije.

Ovi indikatori olakšavaju instalaciju, dijagnostiku i održavanje pružajući osnovne informacije izravno s data loggera.

Potrošnja manja od 15 W

EzLogger3000C radi s napajanjem od 24 V DC i ima električnu potrošnju manju od 15 W.

Napajanje koje je naveo GoodWe podržava ulaz od 100 do 240 V AC, 50/60 Hz i daje izlaz od 24 V DC.

Različite mogućnosti montaže

Uređaj nudi više mogućnosti ugradnje kako bi se olakšala integracija u električne ormare, tehničke prostorije i druge prostore namijenjene sustavima nadzora.

GoodWe predviđa sljedeće načine montaže:

• Zidna montaža.
• Montaža na DIN šinu.
• Stolna instalacija.

Ta fleksibilnost omogućuje fizičku prilagodbu data loggera karakteristikama svakog projekta.

Kompaktne dimenzije i mala težina

GoodWe EzLogger3000C ima dimenzije od 255 mm širine, 47,5 mm visine i 173 mm dubine.

Njegova težina iznosi približno 0,8 kg, što olakšava integraciju u tehničke ormare ili zidne instalacije bez potrebe za velikom potpornom strukturom.

Radni raspon od -30 do +60 °C

Uređaj je dizajniran za rad pri temperaturi okoline između -30 i +60 °C.

Za skladištenje GoodWe navodi raspon od -40 do +70 °C.

Dopuštena relativna vlažnost iznosi između 5 i 95 %.

Rad do 5.000 metara nadmorske visine

Proizvođač navodi maksimalnu radnu nadmorsku visinu od 5.000 metara, pružajući širok raspon za instalacije na povišenim lokacijama.

IP20 zaštita

GoodWe EzLogger3000C ima stupanj zaštite IP20.

Zbog toga se mora instalirati u unutarnjem prostoru ili unutar odgovarajućeg kućišta koje osigurava dodatnu zaštitu od prašine, vlage, vode i drugih okolišnih utjecaja kada to uvjeti instalacije zahtijevaju.

ETSI EN 303 645 kibernetička sigurnost

GoodWe navodi da je EzLogger3000C dobio certifikat sukladnosti kibernetičke sigurnosti ETSI EN 303 645.

Ova certifikacija odnosi se na zahtjeve kibernetičke sigurnosti za povezane uređaje, što je posebno važno kod opreme namijenjene prijenosu informacija i komunikaciji s cloud platformama.

Tehničke karakteristike GoodWe EzLogger3000C

• Marka: GoodWe.
• Model: EzLogger3000C.
• Vrsta: Smart DataLogger.
• Primjena: komercijalne i industrijske fotonaponske instalacije.
• Maksimalan broj povezanih uređaja: 100.
• Napajanje uređaja: 24 V DC.
• Napajanje adaptera: ulaz 100-240 V AC, 50/60 Hz; izlaz 24 V DC.
• Potrošnja: manja od 15 W.
• LAN priključci: 2.
• RS485 priključci: 4 COM.
• WiFi: IEEE 802.11 b/g/n.
• WiFi pojas: 2,4 GHz.
• 4G: opcionalno.
• Digitalni ulazi: 4 DI.
• Digitalni izlazi: 2 DO.
• Analogni ulazi: 4 AI.
• PT100 ulaz: 1.
• PT1000 ulaz: 1.
• Aktivni izlaz: 12 V / 100 mA.
• Ethernet protokol: Modbus-TCP, IEC 60870-5-104.
• RS485 protokol: Modbus-RTU.
• Integrirano web sučelje: da.
• Konfiguracija putem SolarGo: da.
• USB: 1 x USB 2.0.
• LED indikatori: 4.
• SEMS nadzor: da.
• Nadzor trećih strana: da.
• Istodobni SEMS/nadzor trećih strana: da.
• Retencija za oporavak podataka: do 30 dana.
• Instalacija: zid, DIN šina ili stol.
• Dimenzije: 255 x 47,5 x 173 mm.
• Težina: 0,8 kg.
• Radna temperatura: -30 do +60 °C.
• Temperatura skladištenja: -40 do +70 °C.
• Relativna vlažnost: 5-95 %.
• Maksimalna nadmorska visina: 5.000 m.
• Stupanj zaštite: IP20.
• Certifikacija kibernetičke sigurnosti: ETSI EN 303 645.

Certifikati

Važeći tehnički list GoodWe za EzLogger3000C navodi različite međunarodne certifikate, među kojima su:

• CE-RED (EN 18031).
• RCM.
• Anatel.
• KC.
• MIC.
• VCCI.
• WPC.
• FCC.
• ISED.

Centralizirano upravljanje za GoodWe fotonaponske elektrane

GoodWe EzLogger3000C pruža centralizirano rješenje za prikupljanje i prijenos informacija iz profesionalnih fotonaponskih instalacija s velikim brojem uređaja. Njegova četiri RS485 priključka, dvije LAN veze, WiFi, dodatni ulazi i izlazi te kompatibilnost s različitim protokolima omogućuju prilagodbu projektima različitih konfiguracija.

Mogućnost povezivanja do 100 uređaja, istodobnog održavanja nadzora u SEMS-u i vanjskim platformama te oporavka podataka nakon prekida tijekom razdoblja do 30 dana čini ga posebno prikladnim za komercijalne i industrijske solarne instalacije u kojima su nadzor i upravljanje komunikacijama ključni.
