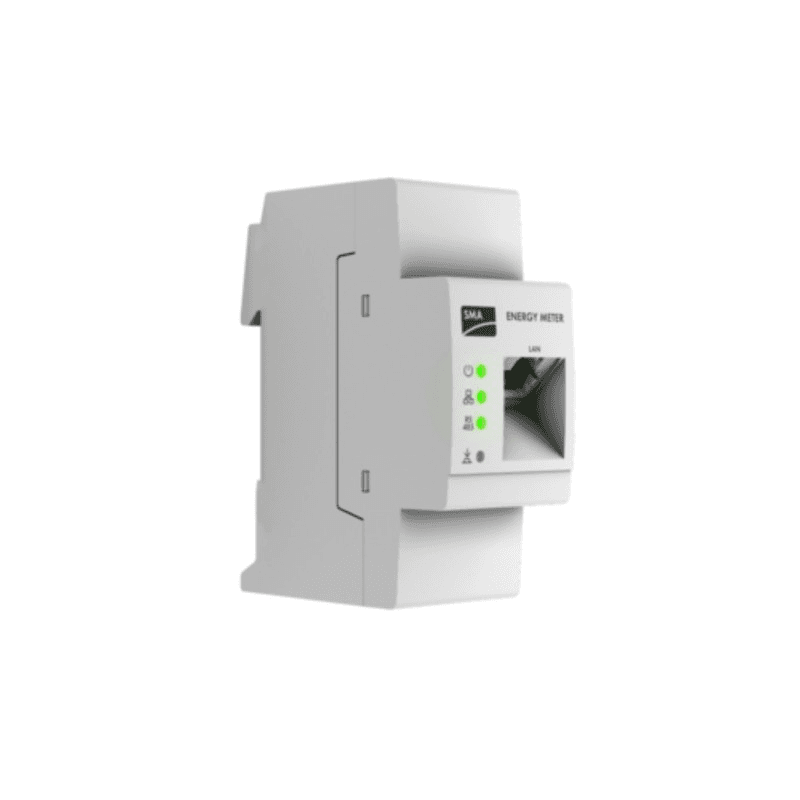

Mjerač energije (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 je pametno brojilo energije dizajnirano za brzo i precizno bilježenje električnih tokova u fotonaponskim instalacijama i SMA sustavima za upravljanje energijom. Ova verzija uključuje strujni transformator od 63 A i omogućuje prijenos izmjerenih vrijednosti putem Etherneta unutar lokalne mreže, što olakšava nadzor potrošnje iz mreže, predane energije i fotonaponske proizvodnje.

Zahvaljujući dvosmjernom mjerenju, SMA EM-1CT63A-21 može odrediti i energiju preuzetu iz mreže i energiju predanu u mrežu. Te se informacije mogu koristiti unutar SMA ekosustava za optimizaciju upravljanja energijom, povećanje iskorištenja fotonaponske energije i izvođenje funkcija regulacije kompatibilnih s instaliranom opremom.

Mjerenje putem strujnog transformatora od 63 A

SMA EM-1CT63A-21 vrši mjerenje putem strujnog transformatora, koji je uključen u standardnoj isporuci s uređajem. Ova verzija ima CT priključak i namijenjena je jednofaznim primjenama s graničnom strujom do 63 A.

Za razliku od drugih brojila s izravnim priključkom, SMA Energy Meter CT registrira struju putem odgovarajućeg transformatora. Ova konfiguracija olakšava integraciju u električne razvodne ormare i omogućuje mjerenje bez provođenja cijele struje instalacije izravno kroz samo brojilo.

Dvosmjerno mjerenje za fotonaponske instalacije

SMA Energy Meter CT omogućuje bilježenje tokova energije u oba smjera. Na taj se način može koristiti za uvid u snagu preuzetu iz električne mreže i fotonaponsku snagu predanu u mrežu.

Također se može koristiti kao brojilo fotonaponske proizvodnje i pridonijeti integraciji proizvodnje izmjenjivača drugih proizvođača unutar određenih kompatibilnih SMA sustava za upravljanje energijom.

Komunikacija putem Etherneta

Brojilo ima Ethernet sučelje za prijenos zabilježenih vrijednosti putem lokalne mreže. Ne posjeduje WiFi vezu, pa se integracija s ostalim komponentama sustava ostvaruje putem mrežnog kabela.

Brza komunikacija električnih vrijednosti omogućuje kompatibilnim SMA sustavima da raspolažu ažuriranim informacijama za nadzor i upravljanje energijom. Proizvođač predviđa cikluse mjerenja od 1000 ms i 200 ms.

Kompatibilno sa SMA sustavima za upravljanje energijom

SMA EM-1CT63A-21 dizajniran je za integraciju u instalacije sa SMA sustavima upravljanja. Može se koristiti zajedno sa Sunny Home Managerom 2.0 i kompatibilnim rješenjima System Manager, pružajući potrebne vrijednosti za nadzor i upravljanje energetskim tokovima instalacije.

SMA također ovaj brojilo navodi među kompatibilnim komponentama za određene konfiguracije nultog izvoza u mrežu. U tim sustavima informacije koje pruža brojilo omogućuju regulacijskom sustavu da u stvarnom vremenu prati energetski razmjenjivanje na točki priključka na mrežu.

Kompaktna ugradnja na DIN šinu

Uređaj je dizajniran za ugradnju na DIN šinu unutar električnog ormara ili ormara za brojila. Njegove dimenzije iznose samo 35 x 88 x 65 mm i zauzima dva DIN modula, što olakšava integraciju čak i u ormare s ograničenim raspoloživim prostorom.

Model EM-1CT63A-21 ima približnu masu od 0,2 kg i predviđen je za rad pri temperaturama okoline od -25 do +55 °C.

Preciznost i niska potrošnja

SMA Energy Meter CT nudi preciznost mjerenja do ≤ 2 % i podržava maksimalnu struju od 63 A putem isporučenog transformatora. Njegova maksimalna vlastita potrošnja iznosi ≤ 2 W, čime se pomaže održati niska pomoćna potrošnja sustava nadzora.

Nazivni radni napon iznosi između 85 i 250 V AC, a podržane su mrežne frekvencije od 50 ili 60 Hz s tolerancijom od ±5 %.

Tehničke karakteristike SMA EM-1CT63A-21

• Marka: SMA Solar.
• Referenca: EM-1CT63A-21.
• Serija: SMA Energy Meter CT.
• Vrsta: pametno brojilo energije / Smart Meter.
• Primjena: mjerenje i upravljanje energijom u fotonaponskim instalacijama.
• Broj uključenih strujnih transformatora: 1.
• Granična struja: maksimalno 63 A.
• Vrsta mjerenja: putem strujnog transformatora.
• Dvosmjerno mjerenje: da.
• Nazivni napon: 85-250 V AC.
• Frekvencija: 50/60 Hz (±5 %).
• Maksimalna vlastita potrošnja: ≤ 2 W.
• Preciznost mjerenja: ≤ 2 %.
• Ciklusi mjerenja: 1000 ms / 200 ms.
• Komunikacijsko sučelje: Ethernet.
• WiFi: ne.
• Montaža: DIN šina u električnom ormaru ili ormariću za brojila.
• Potrebni prostor na DIN šini: 2 modula.
• Dimenzije: 35 x 88 x 65 mm.
• Težina: približno 0,2 kg.
• Radna temperatura okoline: -25 do +55 °C.
• Temperatura transporta i skladištenja: -25 do +70 °C.
• Maksimalna radna nadmorska visina: 2000 m nadmorske visine.
• Stupanj zaštite: IP20.
• Klasa zaštite: II.
• Kategorija prenapona: CAT III.
• Jamstvo proizvođača: 2 godine.

Sadržaj isporuke

Prema dokumentaciji tvrtke SMA, isporuka EM-1CT63A-21 uključuje sam SMA Energy Meter CT, strujni transformator od 63 A, priključak za ulaz napona, priključak za strujni transformator i instalacijsku dokumentaciju.

Mjerenje za optimizaciju vlastite potrošnje fotonaponske energije

Informacije koje pruža SMA EM-1CT63A-21 omogućuju uvid u to kako energija teče između fotonaponske instalacije, potrošača i električne mreže. Integrirano u kompatibilan SMA sustav, ti se podaci mogu koristiti za optimizaciju vlastite potrošnje, nadzor preuzete ili predane energije i koordinaciju strategija upravljanja energijom.

Njegov kompaktni format za DIN šinu, Ethernet komunikacija, dvosmjerno mjerenje i uključeni strujni transformator od 63 A čine SMA Energy Meter CT EM-1CT63A-21 specifičnim rješenjem za jednofazne instalacije koje trebaju integrirati mjerenje energije u SMA ekosustav.

Važno: instalaciju i puštanje u rad brojila mora izvesti kvalificirano osoblje, uz poštivanje uputa i sigurnosnih zahtjeva koje propisuje SMA.
