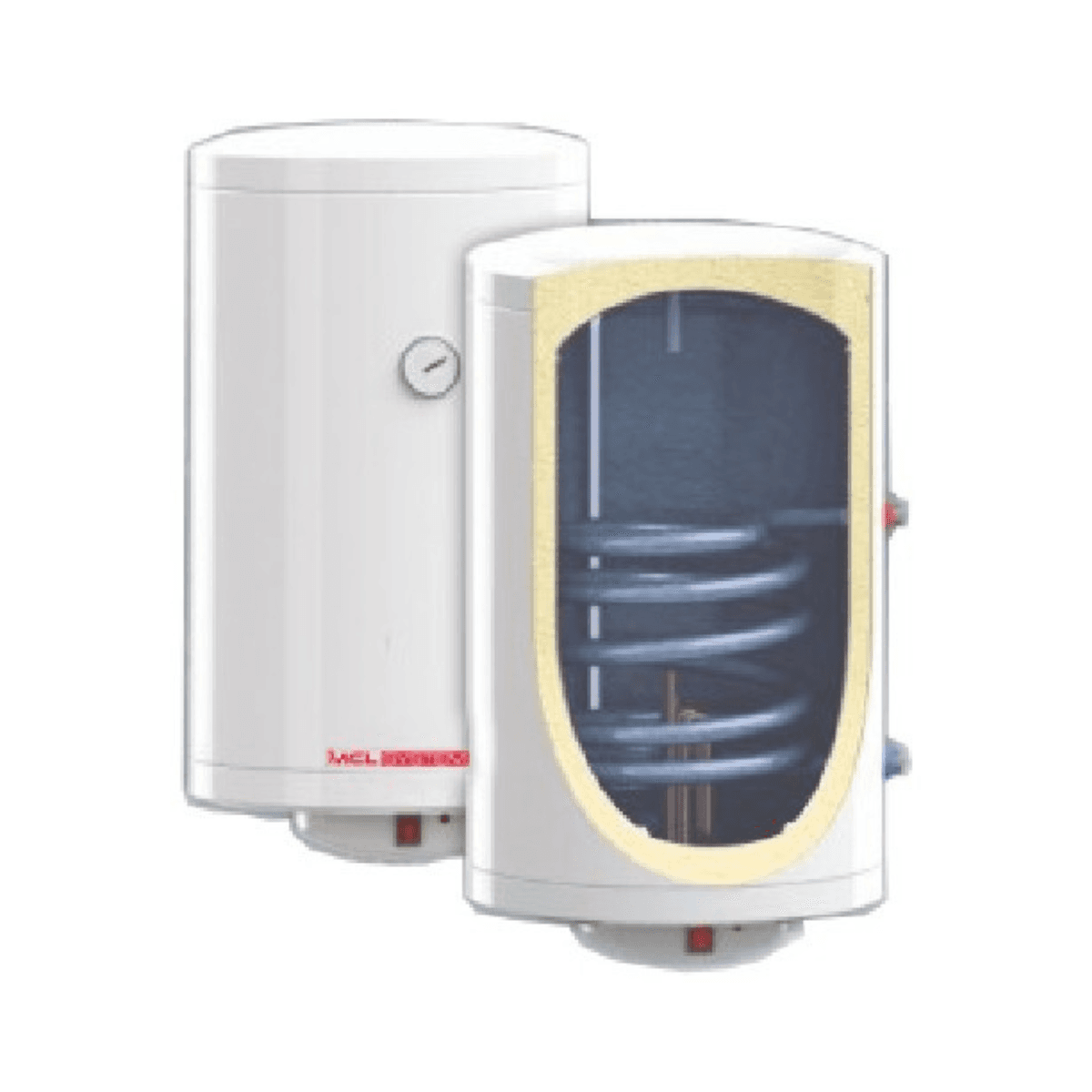

Interakumulator s emajliranim spiralnim izmjenjivačem topline za pod, 150 litara, promjer 560 mm

Interakumulator Mecalia 05825 DPAV/IBC 150 je vertikalni podni spremnik za akumulaciju i proizvodnju sanitarne tople vode (STV), izrađen od emajliranog čelika i opremljen izmjenjivačem topline sa spiralnim zavojnicama. S nominalnim kapacitetom od 150 litara, posebno je dimenzioniran za rad s toplinskim pumpama, iako Mecalia također predviđa njegovu uporabu s kotlovima i solarnim energetskim sustavima.

Njegova zavojnica ima površinu izmjene od 1,40 m² i deklariranu snagu izmjene od 18 kW pod uvjetima ispitivanja koje je naveo proizvođač. Spremnik uključuje izolaciju od injektirane krute poliuretanske pjene bez HCFC-a, katodnu zaštitu putem magnezijske anode i revizijski otvor radi lakšeg pregleda i održavanja.

Interakumulator od 150 litara za proizvodnju STV

Referenca Mecalia 05825 pripada seriji DPAV/IBC interakumulatora sa spiralnom zavojnicom i namijenjena je instalacijama koje trebaju proizvoditi i pohranjivati sanitarnu toplu vodu putem vanjskog toplinskog izvora.

Model ima nominalni kapacitet od 150 litara i deklarirani efektivni kapacitet od 131 litru, što ga čini prikladnim za kućnu potrošnju i manje ili srednje volumene akumulacije.

Među njegovim uobičajenim primjenama nalaze se obiteljske kuće i druge kućne STV instalacije.

Posebno dizajniran za toplinsku pumpu

Mecalia je unutarnju zavojnicu serije DPAV/IBC dimenzionirao uzimajući u obzir potrebe instalacije s toplinskom pumpom.

To je posebno važno u sustavima aerotermije, gdje su temperature primarnog kruga obično niže od onih koje se tradicionalno koriste s kotlom i potrebna je odgovarajuća površina izmjene za prijenos energije na akumuliranu vodu.

Trenutna komercijalna dokumentacija Mecalia predviđa model za sustave s:

• Toplinskom pumpom.
• Kotlom.
• Solarnom energijom.

Spiralna zavojnica od 1,40 m²

DPAV/IBC 150 uključuje spiralnu zavojnicu s površinom izmjene od 1,40 m².

Unutarnji volumen zavojnice iznosi 8,6 litara, a Mecalia navodi gubitak tlaka od približno 0,12 m.v.s. u navedenim uvjetima ispitivanja.

Ovaj unutarnji izmjenjivač omogućuje prijenos energije iz primarnog kruga toplinske pumpe, kotla ili kompatibilnog solarnog sustava na akumuliranu STV.

Snaga izmjene od 18 kW

Za model od 150 litara Mecalia navodi snagu izmjene od 18 kW.

Ova vrijednost utvrđena je pri uvjetima rada primarnog kruga od 55/45 °C i sekundarnog kruga od 10/45 °C, pa će stvarna snaga ostvarena u instalaciji ovisiti o temperaturama, protocima i stvarnim uvjetima rada.

Proizvodnja STV do 440 l/h u uvjetima ispitivanja

U uvjetima ispitivanja koje navodi Mecalia, DPAV/IBC 150 ostvaruje proizvodnju od 440 litara na sat.

Referentni primarni protok koji navodi proizvođač iznosi 1.550 l/h.

Ovi podaci omogućuju preciznije dimenzioniranje ponašanja interakumulatora kada je integriran s odgovarajućim toplinskim generatorom.

Spremnik od emajliranog čelika

Spremnik je izrađen od emajliranog čelika postupkom flow-coating na 850 °C, u skladu s normom DIN 4753.

Emajliranje stvara unutarnji premaz namijenjen zaštiti čelika od stalnog kontakta sa sanitarnom vodom i čini dio antikorozivne zaštite spremnika.

Uključena magnezijska anoda

Interakumulator standardno uključuje magnezijsku anodu za katodnu zaštitu.

Anoda djeluje kao potrošni element koji nadopunjuje zaštitu spremnika od korozije. Kao i kod emajliranih akumulatora, treba je povremeno pregledati i zamijeniti kada njezino trošenje to zahtijeva.

Toplinska izolacija od poliuretana

DPAV/IBC koristi krutu injektiranu poliuretansku pjenu bez HCFC-a kao toplinsku izolaciju.

Vanjska završna obrada koju navodi Mecalia je u skayu. Izolacija pomaže smanjiti gubitke temperature pohranjene vode i time potrebu za ponovnim dovođenjem energije u spremnik.

Energetski razred C

Tehnički list modela DPAV/IBC 150 navodi energetski razred učinkovitosti C.

Deklarirani statički gubici proizvođača iznose 73 W.

Vertikalna podna ugradnja

Interakumulator je dizajniran za vertikalnu ugradnju oslonjenu na pod.

Njegov cilindrični oblik omogućuje smještaj 150 litara nominalnog kapaciteta u vanjske dimenzije od:

• Promjer: 560 mm.
• Visina: 1.070 mm.

Ove dimenzije treba uzeti u obzir pri odabiru mjesta ugradnje kao i pri planiranju potrebnog pristupa tijekom instalacije i kasnijeg održavanja.

Uključeni revizijski otvor

Mecalia DPAV/IBC uključuje revizijski otvor DN110, što olakšava pristup unutrašnjosti spremnika tijekom određenih operacija pregleda i održavanja.

Ova značajka posebno je korisna za periodično održavanje akumulatora tijekom njegova vijeka trajanja.

Priključak za električni grijač

Spremnik uključuje priključak 1½" predviđen za ugradnju kompatibilnog električnog grijača.

Ovaj priključak omogućuje konfiguracije s električnom potporom kada to zahtijeva projekt instalacije. Grijač se ne smatra uključenim osim ako to nije izričito navedeno u isporuci.

Priključak za recirkulaciju STV-a

Interakumulator ima priključak za recirkulaciju 3/4".

Ovaj priključak omogućuje integraciju u STV mreže s povratnim krugom, što je uobičajeno kada se želi brzo dobiti topla voda na udaljenim potrošnim mjestima.

Priključci za termostat

Spremnik ima različite priključke 1/2" za termostat ili temperaturne senzore, što omogućuje nadzor temperature akumulirane vode i korištenje tih informacija za regulaciju toplinskog generatora.

Hidraulički priključci

Prema tehničkoj shemi Mecalia, model DPAV/IBC 150 ima sljedeće priključke:

• Magnezijska anoda: 1¼".
• Revizijski otvor: DN110.
• Ispust: 1".
• Ulaz hladne vode: 1".
• Povrat primarnog kruga: 1".
• Priključci za termostat: 1/2".
• Recirkulacija STV-a: 3/4".
• Polaz primarnog kruga: 1".
• Izlaz STV-a: 1".
• Priključak za električni grijač: 1½".
• Priključak za odzračivanje: 1".

Maksimalna radna temperatura od 90 °C

Mecalia za ovu seriju interakumulatora navodi maksimalnu radnu temperaturu od 90 °C.

Proizvođač također navodi da se u sustavu uvijek moraju ugraditi odgovarajući sigurnosni ventili.

Težina od 70 kg

DPAV/IBC 150 ima približnu praznu težinu od 70 kg.

Nakon punjenja ukupna težina instalacije znatno raste, pa podloga i odabrana lokacija moraju biti prikladni za nošenje spremnika u radu.

Tehničke karakteristike Mecalia 05825

• Marka: Mecalia.
• Referenca: 05825.
• Model: DPAV/IBC 150.
• Vrsta: interakumulator STV-a sa spiralnom zavojnicom.
• Ugradnja: vertikalna, podna.
• Nominalni kapacitet: 150 litara.
• Efektivni kapacitet: 131 litara.
• Materijal spremnika: emajlirani čelik.
• Sustav emajliranja: flow-coating na 850 °C prema DIN 4753.
• Površina zavojnice: 1,40 m².
• Volumen zavojnice: 8,6 litara.
• Snaga izmjene: 18 kW.
• Proizvodnja STV-a: 440 l/h u uvjetima ispitivanja proizvođača.
• Primarni protok: 1.550 l/h.
• Gubitak tlaka zavojnice: 0,12 m.v.s.
• Uvjeti ispitivanja primarnog kruga: 55/45 °C.
• Uvjeti ispitivanja sekundarnog kruga: 10/45 °C.
• Maksimalna radna temperatura: 90 °C.
• Izolacija: kruta injektirana poliuretanska pjena.
• Bez HCFC-a: da.
• Vanjska završna obrada: skay.
• Antikorozivna zaštita: katodna magnezijska anoda.
• Anoda uključena: da.
• Revizijski otvor: DN110.
• Priključak za grijač: 1½".
• Priključak za recirkulaciju: 3/4".
• Energetski razred: C.
• Statički gubici: 73 W.
• Promjer: 560 mm.
• Visina: 1.070 mm.
• Težina: približno 70 kg.

Interakumulator za aerotermiju, kotao ili solarnu energiju

Mecalia 05825 DPAV/IBC 150 nudi kompaktno rješenje za proizvodnju i pohranu STV-a putem vanjskog toplinskog generatora. Njegova zavojnica od 1,40 m² posebno je dimenzionirana za rad s toplinskom pumpom, dok komercijalna dokumentacija Mecalia također predviđa njegovu uporabu s kotlom i solarnom energijom.

Kombinacija spremnika od emajliranog čelika, zaštite putem magnezijske anode, poliuretanske izolacije, revizijskog otvora, priključka za recirkulaciju i priključka za električni grijač omogućuje integraciju u kućne STV instalacije koje zahtijevaju vertikalni interakumulator od 150 litara s dobrim mogućnostima održavanja i hidrauličke konfiguracije.
