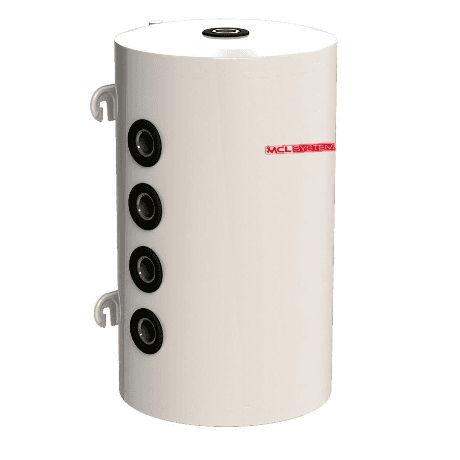

Zidni akumulacijski spremnik Mecalia DPAC/DI/MCL od 100 litara

Spremnik inercije za zidnu montažu Mecalia DPAC/DI/MCL od 100 litara, referenca 12508, dizajniran je za pohranu hladne ili tople vode iz primarnog kruga sustava grijanja i klimatizacije. Izrađen od ugljičnog čelika, radi pri maksimalnom tlaku od 6 bar i temperaturi do 90 °C, te je posebno prikladno rješenje za instalacije s dizalicom topline, kotlom, solarnom energijom ili opremom za proizvodnju hladne vode.

Njegova je glavna funkcija osigurati volumen i toplinsku inerciju hidrauličkom krugu, pomažući stabilizirati rad generatora i privremeno pohraniti toplinsku energiju. Model od 100 litara ima kompaktan format Ø440 mm i predviđen je za vertikalnu zidnu ugradnju, iako mini gama također omogućuje vertikalni položaj oslonjen na pod prema uputama proizvođača.

Spremnik inercije od 100 litara za grijanje i klimatizaciju

Mecalia DPAC/DI/MCL 100 pripada asortimanu kompaktnih spremnika inercije proizvođača, dostupnih u kapacitetima od 30 do 100 litara.

Namijenjen je radu s vodom iz primarnog kruga u sustavima gdje je korisno povećati raspoloživi hidraulički volumen, privremeno pohraniti energiju ili djelomično odvojiti proizvodnju topline ili hladnoće od potrošnje instalacije.

Može se koristiti i s toplom i s hladnom vodom, pa je prikladan za instalacije:

• aerotermije i dizalica topline.
• kotlova.
• grijanja putem radijatora ili podnog grijanja.
• sustava klimatizacije.
• rashladnih uređaja za vodu.
• instalacija solarne toplinske energije.

Nije prikladno za sanitarnu toplu vodu

Proizvođač izričito navodi da ovaj spremnik inercije nije prikladan za PTV.

Dizajniran je isključivo za rad u zatvorenom hidrauličkom krugu grijanja ili klimatizacije. Zbog toga se ne smije koristiti kao spremnik pitke vode niti kao spremnik sanitarne tople vode za ljudsku potrošnju.

Izrađen od ugljičnog čelika

Spremnik je izrađen od ugljičnog čelika, materijala prikladnog za zatvorene primarne krugove toplinskih instalacija.

Budući da je namijenjen tehničkom krugu, a ne sanitarnoj vodi, ne sadrži unutarnju emajlaciju karakterističnu za akumulatore PTV-a.

Radni tlak od 6 bar

Kompaktna gama DPAC/DI/MCL od 30 do 100 litara dizajnirana je za rad pri maksimalnom tlaku od 6 bar.

Ovaj radni tlak omogućuje ugradnju u brojne kućne i profesionalne instalacije grijanja i klimatizacije. Sustav mora uvijek sadržavati odgovarajuće sigurnosne ventile i elemente dimenzionirane prema karakteristikama instalacije.

Maksimalna radna temperatura od 90 °C

Mecalia DPAC/DI/MCL omogućuje maksimalnu radnu temperaturu od 90 °C.

Ovaj širok toplinski raspon omogućuje korištenje spremnika i u instalacijama grijanja i u hidrauličkim rashladnim sustavima, uvijek unutar granica koje određuje Mecalia i ostale komponente kruga.

Idealno za instalacije s dizalicom topline

Spremnici inercije posebno su česti u instalacijama aerotermije i dizalica topline, gdje omogućuju povećanje količine vode dostupne u krugu.

Ugradnja pravilno dimenzioniranog volumena inercije može pomoći smanjiti cikluse pokretanja i zaustavljanja generatora, stabilizirati hidraulički protok i osigurati privremenu toplinsku rezervu.

Konačno dimenzioniranje spremnika treba provesti prema snazi dizalice topline, postojećem volumenu vode, minimalnim zahtjevima protoka proizvođača generatora i konkretnim karakteristikama instalacije.

Prikladno za krugove grijanja i hlađenja

Spremnik može pohranjivati hladnu ili toplu vodu iz primarnog kruga, pa nije ograničen samo na primjene grijanja.

Također se može koristiti u klimatizacijskim instalacijama s rashladnim uređajem ili reverzibilnom dizalicom topline kako bi se osigurala inercija kruga kada sustav radi u režimu hlađenja.

Toplinska izolacija od krute poliuretanske pjene

Spremnik uključuje izolaciju od injektirane krute poliuretanske pjene, namijenjenu smanjenju neželjenog toplinskog prijenosa između pohranjene vode i okoliša.

Izolacija koju koristi Mecalia je bez HCFC-a.

U ovoj kompaktnoj gami proizvođač također koristi vanjsku završnu obradu od pečene lakirane limene obloge, koja pruža mehaničku zaštitu izolaciji i prikladan završni izgled za unutarnje tehničke instalacije.

Vertikalni zidni format

Referenca 12508 uključena je od strane Mecalie među modele za zidnu ugradnju iz serije DPAC/DI/MCL.

Njezin smanjeni promjer od 440 mm olakšava postavljanje u tehničke prostorije i druge prostore gdje je cilj ograničiti zauzetu površinu hidrauličkih komponenti.

Važeći cjenik proizvođača za ovu referencu navodi približne komercijalne dimenzije:

• Promjer: 440 mm.
• Visina: 913 mm.

Navojni hidraulički priključci 1½"

Dimenzijska shema DPAC/DI/MCL 100 prikazuje različite priključke raspoređene okomito s obje strane spremnika radi lakše hidrauličke integracije.

Na modelu od 100 litara priključci navedeni u tehničkoj shemi su unutarnji navoji 1½".

Dizajn nudi posebne točke za:

• priključke prema instalaciji.
• priključke prema generatoru ili kotlu.
• odzračivanje ili ugradnju sonde.
• pražnjenje spremnika.

Raspored više priključaka na različitim visinama pruža fleksibilnost za prilagodbu hidrauličke sheme potrebama svake instalacije.

Priključci za instalaciju i generator

Prema tehničkoj shemi Mecalie, spremnik ima više priključaka posebno označenih kao priključci za instalaciju i priključci za kotao.

Ova konfiguracija olakšava njegovu uporabu kao inercijskog elementa smještenog između toplinskog generatora i distribucijskog kruga.

Točan odabir priključaka koji se trebaju koristiti ovisit će o hidrauličkoj shemi, protocima i preporukama proizvođača generatora.

Gornji priključak za odzračivanje ili sondu

Gornji dio uključuje priključak namijenjen odzračivanju ili ugradnji sonde.

Ovaj priključak može olakšati uklanjanje zraka nakupljenog u gornjoj zoni spremnika ili omogućiti postavljanje kompatibilnog mjernog elementa prema dizajnu instalacije.

Donji priključak za pražnjenje

U donjem dijelu nalazi se priključak označen za pražnjenje, što olakšava održavanje i ispuštanje kruga kada je to potrebno.

Težina od 29 kg

Mecalia DPAC/DI/MCL 100 ima približnu praznu težinu od 29 kg.

Treba imati na umu da se, kada je napunjen, ukupna težina znatno povećava. Zidni sustav pričvršćenja i nosiva konstrukcija moraju biti dimenzionirani tako da sigurno podnesu ukupnu težinu punog spremnika i opterećenja koja proizlaze iz spojenih cijevi.

Pomaže stabilizirati rad instalacije

Ugradnja spremnika inercije povećava količinu vode dostupne unutar kruga. Ova toplinska rezerva pomaže ublažiti brze promjene temperature i može smanjiti učestalost pokretanja i zaustavljanja generatora.

U instalacijama s više krugova ili promjenjivim zahtjevima, dodatni volumen također može pridonijeti stabilnijim hidrauličkim uvjetima.

Točna funkcija i shema spajanja moraju se odrediti tijekom projektiranja instalacije, jer se spremnik inercije može koristiti na različite načine ovisno o generatoru, emiterima i sustavu regulacije.

Tehničke karakteristike Mecalia 12508

• Marka: Mecalia.
• Referenca: 12508.
• Model: DPAC/DI/MCL 100.
• Vrsta: spremnik inercije.
• Kapacitet: 100 litara.
• Primjena: grijanje i klimatizacija.
• Medij: hladna ili topla voda iz primarnog kruga.
• Prikladno za PTV: ne.
• Vrsta kruga: zatvoreni.
• Materijal: ugljični čelik.
• Ugradnja: vertikalna zidna.
• Maksimalni radni tlak: 6 bar.
• Maksimalna radna temperatura: 90 °C.
• Priključci: ženski navojni.
• Veličina priključaka modela od 100 L: 1½".
• Priključak za odzračivanje/sondu: da.
• Priključak za pražnjenje: da.
• Priključci prema instalaciji: da.
• Priključci prema generatoru/kotlu: da.
• Izolacija: injektirana kruta poliuretanska pjena.
• Izolacija bez HCFC-a: da.
• Vanjska završna obrada: pečena lakirana limena obloga.
• Promjer: 440 mm.
• Trenutna komercijalna visina: 913 mm.
• Težina: približno 29 kg.
• Kompatibilno s dizalicom topline: da.
• Kompatibilno s kotlom: da.
• Kompatibilno sa solarnom energijom: da.
• Može se koristiti u hlađenju: da.

Kompaktni spremnik inercije za dizalicu topline i klimatizaciju

Mecalia DPAC/DI/MCL 100 pruža dodatnih 100 litara hidrauličkog volumena u kompaktnom formatu za zidnu ugradnju, što ga čini posebno korisnim rješenjem za sustave aerotermije, grijanja i hlađenja gdje je potrebno povećati toplinsku inerciju kruga.

Njegova konstrukcija od ugljičnog čelika, maksimalni tlak od 6 bar, radna temperatura do 90 °C, poliuretanska izolacija i višestruki priključci od 1½" olakšavaju integraciju u različite profesionalne hidrauličke sheme.

Budući da je namijenjen isključivo vodi iz primarnog kruga, uvijek se mora koristiti u zatvorenom krugu i ne kao spremnik sanitarne tople vode.
