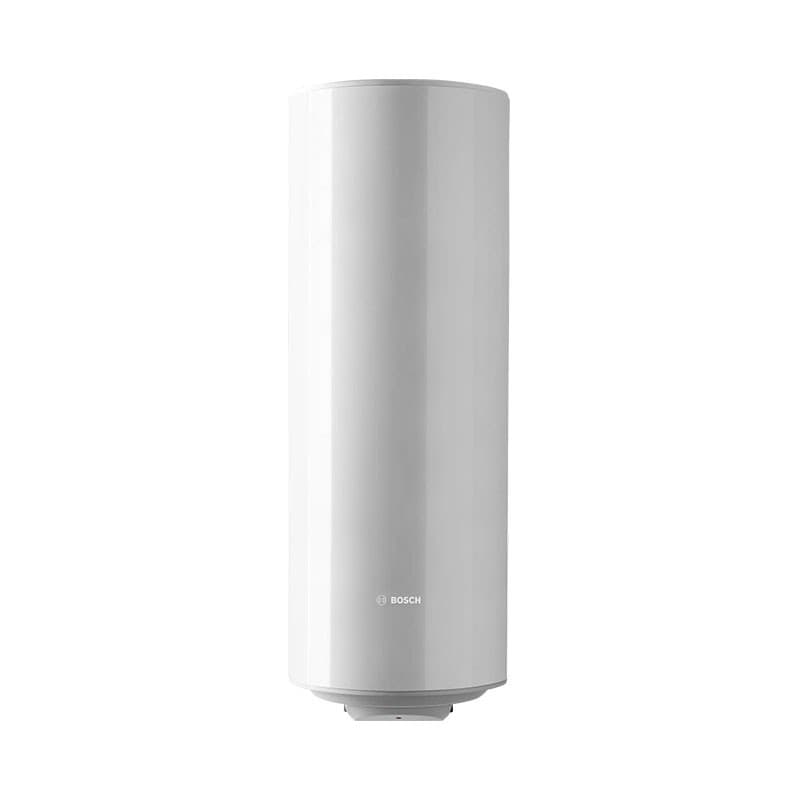

Vertikalni električni bojler Bosch Tronic TR2000TF 500 litara

Električni bojler Bosch Tronic TR2000TF 500 B, referenca 7736506216, električni je akumulacijski bojler velikog kapaciteta dizajniran za instalacije s velikom potražnjom za sanitarnom toplom vodom. Ima 500 litara korisnog volumena, električni grijač snage 6.000 W i trofazno napajanje od 400 V, kombinirajući veliki kapacitet pohrane s emajliranim čeličnim spremnikom, zaštitom putem magnezijske anode i visokokapacitetnom toplinskom izolacijom.

Njegov dizajn predviđen je za vertikalnu podnu ugradnju, za razliku od modela manjeg kapaciteta iz iste obitelji koji se mogu ugraditi na zid. Tronic TR2000TF 500 B uključuje ručnu regulaciju temperature, hidrauličke priključke G 1", sigurnosni ventil i uključene galvanske izolatore, čineći ga posebno prikladnim rješenjem kada je potrebno raspolagati velikim količinama akumulirane PTV.

Električni bojler velikog kapaciteta sa spremnikom od 500 litara

Bosch Tronic TR2000TF 500 B pripada seriji Tronic namijenjenoj instalacijama s velikim potrebama potrošnje tople vode.

Njegov spremnik nudi korisni volumen pohrane od 500 litara, što omogućuje značajnu zalihu PTV-a i opskrbu velikih potrošnji ili više potrošnih mjesta, ovisno o dimenzioniranju instalacije.

Službeni energetski list također navodi volumen miješane vode na 40 °C (V40) od 761 litre, vrijednost dobivenu pod standardiziranim uvjetima ispitivanja utvrđenima za energetsko označavanje.

Električna snaga od 6 kW

Bojler je opremljen električnim grijačem od 6.000 W za zagrijavanje akumulirane vode.

Ova visoka snaga dimenzionirana je za spremnik od 500 litara i omogućuje deklarirano vrijeme zagrijavanja od približno 4 sata i 50 minuta za porast temperature od 50 °C.

Stvarno vrijeme potrebno za zagrijavanje vode ovisit će o početnoj temperaturi, odabranoj temperaturi, okolišnim uvjetima i istodobnoj potrošnji tijekom procesa zagrijavanja.

Trofazno napajanje od 400 V

Referenca 7736506216 zahtijeva trofazno električno napajanje od 400 V i 50 Hz.

Tehnička dokumentacija tvrtke Bosch navodi nazivnu struju od približno 8,7 A po fazi i referentni presjek napojnog kabela od 2,5 mm².

Zbog svoje snage i trofaznog napajanja, električni priključak mora izvesti kvalificirani stručnjak, a zaštite, presjeci vodiča i sklopni uređaji moraju se dimenzionirati u skladu s uputama proizvođača i važećim električnim propisima.

Unutarnji spremnik od emajliranog čelika

Akumulacijski bojler izrađen je sa spremnikom od emajliranog čelika u skladu sa specifikacijama tvrtke Bosch za pohranu pitke vode.

Emajl štiti unutarnju metalnu površinu koja je u kontaktu s vodom i čini dio sustava zaštite bojlera od korozije.

Magnezijska anoda za zaštitu od korozije

Tronic TR2000TF 500 B uključuje magnezijsku zaštitnu anodu koja nadopunjuje zaštitu emajliranog spremnika od korozije.

Anoda je potrošni element i treba je povremeno pregledavati tijekom održavanja bojlera. Njezino stanje i učestalost zamjene ovise, među ostalim čimbenicima, o kvaliteti i sastavu vode u instalaciji.

Visokokapacitetna toplinska izolacija

Bojler koristi toplinsku izolaciju od poliuretana bez CFC-a kako bi se smanjili toplinski gubici pohranjene vode.

Tehnička dokumentacija navodi debljinu izolacije od približno 49 mm i toplinske gubitke kroz ovojnicu od 2,72 kWh svakih 24 sata.

Odgovarajuća izolacija pomaže dulje očuvati temperaturu vode i smanjuje energiju potrebnu za nadoknadu toplinskih gubitaka kada nema potrošnje.

Podesiva temperatura između 10 i 85 °C

Bosch Tronic TR2000TF 500 B ima ručno podešavanje temperature vode.

Raspon podešavanja naveden u priručniku iznosi približno 10 do 85 °C. Uređaj se isporučuje iz tvornice s regulatorom postavljenim na 65 °C.

Selektor se nalazi u donjem dijelu uređaja i omogućuje povećanje ili smanjenje temperature prema potrebama korištenja.

Zaštita od pregrijavanja

Osim regulacijskog termostata, uređaj uključuje sigurnosni termostat namijenjen zaštiti bojlera u slučaju postizanja neuobičajeno visoke temperature.

Ispravna ugradnja električnih i hidrauličkih sigurnosnih uređaja nužna je za osiguranje pravilnog rada.

Maksimalni tlak vode od 10 bar

Akumulacijski bojler projektiran je za podnošenje maksimalno dopuštenog tlaka kruga pitke vode od 10 bar.

Instalacija mora imati sigurnosne i upravljačke elemente tlaka koje propisuje Bosch, osobito kada tlak mreže može dosegnuti visoke vrijednosti.

Sigurnosni ventil uključen

U isporuku je uključen sigurnosni ventil od 8 bar, namijenjen zaštiti akumulacijskog bojlera od prekomjernog porasta tlaka tijekom zagrijavanja.

Tijekom normalnog rada može doći do manjeg ispuštanja vode kroz ventil kao posljedice toplinskog širenja vode. Ispusni vod mora se ugraditi strogo prema uputama proizvođača.

Uključeni galvanski izolatori

Bosch također isporučuje dva galvanska izolatora za hidrauličke priključke.

Ovi elementi pomažu ograničiti elektrokemijske pojave između različitih materijala u instalaciji i moraju se montirati prema uputama iz priručnika.

Hidraulički priključci G 1"

Ulaz hladne vode i izlaz sanitarne tople vode koriste navojne priključke G 1".

• Ulaz hladne vode: G 1".
• Izlaz tople vode: G 1".
• Maksimalni dopušteni tlak: 10 bar.
• Isporučeni sigurnosni ventil: 8 bar.

Vertikalna podna ugradnja

Model od 500 litara posebno je osmišljen za samostojeću podnu ugradnju.

Zbog svojih dimenzija i težine, mora se postaviti na čvrstu, ravnu površinu koja može trajno podnijeti opterećenje potpuno napunjenog bojlera.

Bosch navodi praznu masu od približno 160 kg i približnu masu od 660 kg s punim spremnikom.

Dimenzije Bosch Tronic TR2000TF 500 B

Službena dokumentacija trenutačno navodi približne vanjske dimenzije od 1.838 mm visine, 750 mm širine i 880 mm dubine.

Dimenzijski nacrt iz priručnika prikazuje cilindrično tijelo promjera približno 756 mm i maksimalnu tlocrtu dimenziju od oko 879 mm zbog elemenata koji strše iz tijela akumulacijskog bojlera.

Ove dimenzije treba uzeti u obzir pri planiranju pristupa prostoru, transporta do konačne lokacije i potrebnog prostora za kasnije održavanje.

Energetski razred C i profil opterećenja XL

Prema važećem službenom energetskom listu, TR2000TF 500 B ima profil opterećenja XL i energetski razred učinkovitosti C.

Deklarirani ErP podaci su:

• Profil opterećenja: XL.
• Energetski razred: C.
• Energetska učinkovitost zagrijavanja vode: približno 38 %.
• Godišnja potrošnja električne energije: 4.393 kWh/god.
• Dnevna potrošnja energije: 20,129 kWh.
• Razina unutarnje zvučne snage: 15 dB.
• Korisni volumen: 500 litara.
• Miješana voda na 40 °C, V40: 761 litara.
• Tvornička temperatura za ispitivanje: 65 °C.

Električna zaštita IPX4

Bojler ima stupanj zaštite IPX4 i pripada električnoj zaštitnoj klasi I.

Uređaj se mora obvezno spojiti na uzemljenje, a električna instalacija mora sadržavati zaštite i sklopne uređaje koje zahtijeva proizvođač i važeći propisi.

Dizajniran za sanitarnu toplu vodu

Bosch Tronic TR2000TF 500 B posebno je dizajniran za zagrijavanje i pohranu pitke vode namijenjene PTV-u.

Treba se ugraditi u tlačni sanitarni sustav i prema uputama proizvođača za montažu, puštanje u rad i održavanje.

Održavanje električnog bojlera

Kako bi uređaj ostao u dobrom stanju, Bosch predviđa periodične operacije pregleda, čišćenja i održavanja.

Među komponentama koje zahtijevaju posebnu pažnju nalaze se magnezijska anoda, sigurnosni ventil, unutrašnjost spremnika, grijač te elementi regulacije i toplinske zaštite.

Potrebna učestalost može varirati ovisno o kvaliteti vode, tvrdoći, uobičajenoj temperaturi korištenja i uvjetima rada.

Tehničke karakteristike Bosch Tronic TR2000TF 500 B

• Marka: Bosch / Junkers.
• Serija: Tronic 2000 T.
• Model: TR2000TF 500 B.
• Referenca: 7736506216.
• Vrsta: električni akumulacijski bojler.
• Primjena: proizvodnja i akumulacija PTV-a.
• Ugradnja: vertikalna podna.
• Korisni kapacitet: 500 litara.
• Nazivna snaga: 6.000 W.
• Napajanje: 400 V trofazno.
• Frekvencija: 50 Hz.
• Struja: približno 8,7 A po fazi.
• Presjek kabela naveden u priručniku: 2,5 mm².
• Vrijeme zagrijavanja ΔT 50 °C: 4 h 50 min.
• Raspon regulacije: 10-85 °C.
• Tvornička postavka: 65 °C.
• Maksimalni dopušteni tlak: 10 bar.
• Priključci za vodu: G 1".
• Spremnik: emajlirani čelik.
• Zaštita od korozije: magnezijska anoda.
• Izolacija: poliuretan bez CFC-a.
• Debljina izolacije: približno 49 mm.
• Toplinski gubici: 2,72 kWh/24 h.
• Sigurnosni ventil: 8 bar, uključen.
• Galvanski izolatori: 2 uključene jedinice.
• Električna zaštitna klasa: I.
• Stupanj zaštite: IPX4.
• Profil opterećenja: XL.
• Energetski razred: C.
• Energetska učinkovitost zagrijavanja vode: 38 %.
• Godišnja potrošnja: 4.393 kWh.
• Razina zvučne snage: 15 dB.
• V40, miješana voda na 40 °C: 761 litara.
• Približne vanjske dimenzije: 1.838 x 750 x 880 mm.
• Promjer tijela prema nacrtu: približno 756 mm.
• Prazna masa: 160 kg.
• Puna masa: približno 660 kg.
• EAN: 4062321536183.

Velika zaliha PTV-a za instalacije s visokom potrošnjom

Bosch Tronic TR2000TF 500 B ističe se sa svojih 500 litara korisne akumulacije i 6 kW električne snage, nudeći rješenje posebno usmjereno na instalacije koje trebaju veliku zalihu sanitarne tople vode.

Njegov emajlirani spremnik, magnezijska anoda, toplinska izolacija, sigurnosni ventil, priključci G 1" i regulacija temperature između 10 i 85 °C objedinjuju elemente potrebne za visokokapacitetnu PTV instalaciju, dok podni dizajn uklanja potrebu za zidnim učvršćenjem kako bi se podnijela znatna težina akumulacijskog bojlera.
