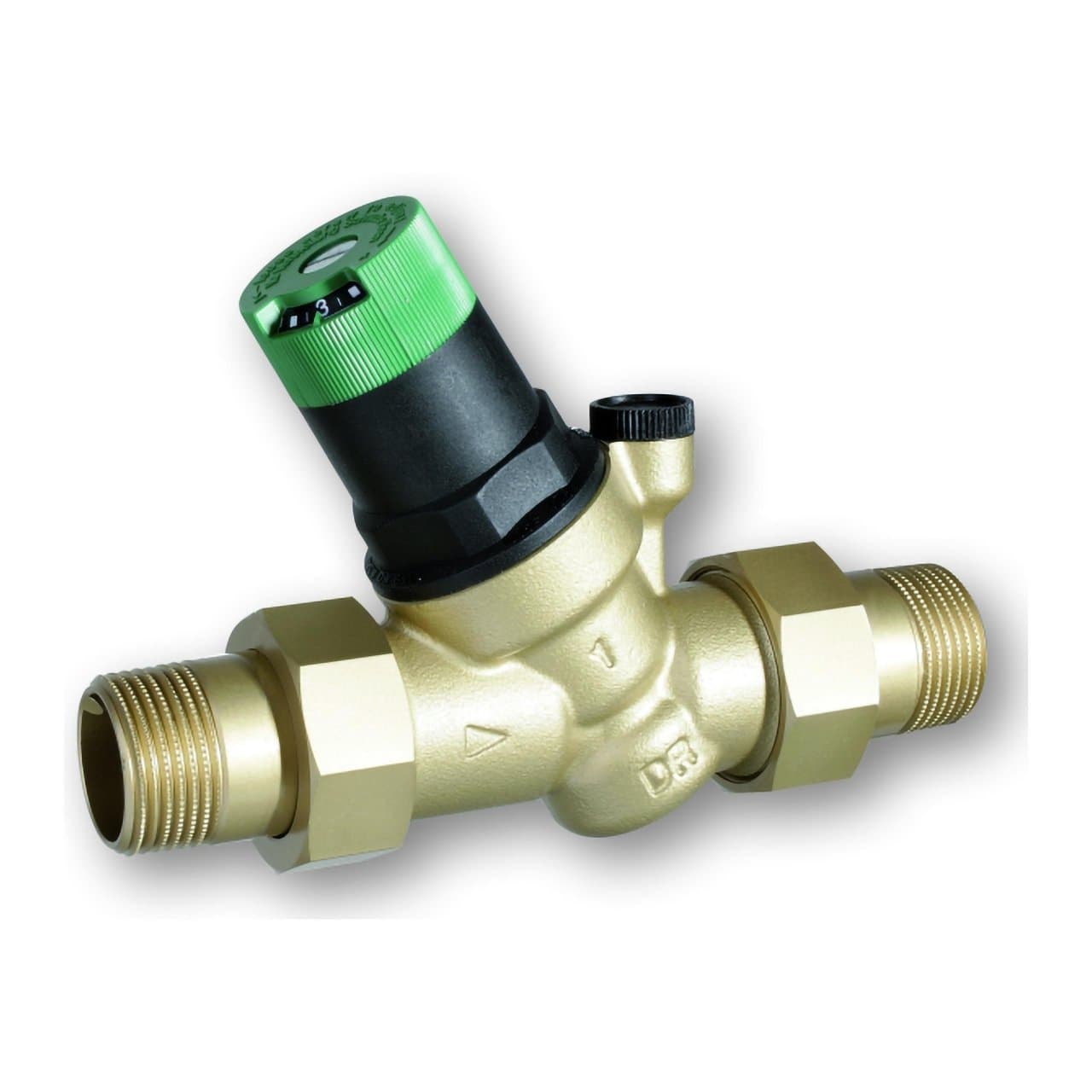

Redukcijski ventil s navojnim priključcima R3/4"

Vlačna redukcijska tlačna ventil Resideo D05FS-3/4A dizajnirana je za smanjenje i stabilizaciju tlaka u instalacijama pitke vode, štiteći cijevi, armature i opremu od prekomjernog tlaka iz mreže. Ova verzija ima navojne priključke 3/4", nazivni promjer DN20 i Kvs vrijednost 3,5 m³/h, te je prikladna za kućne instalacije, a unutar svojih specifikacija i za komercijalne i industrijske primjene.

D05FS koristi sustav uravnoteženog sjedišta koji pomaže održati konstantan izlazni tlak čak i pri znatnim promjenama ulaznog tlaka. Podnosi do 25 bar ulaznog tlaka i omogućuje podešavanje izlaza između 1,5 i 6 bar, s tvorničkim predpodešenjem od 3 bar.

Glavne značajke Resideo D05FS-3/4A

• Marka: Resideo.
• Serija: Braukmann D05FS.
• Šifra: D05FS-3/4A.
• Tip: redukcijski tlačni ventil s uravnoteženim sjedištem.
• Primjena: instalacije pitke vode.
• Priključak: R 3/4".
• Nazivni promjer: DN20.
• Kvs: 3,5 m³/h.
• Maksimalni ulazni tlak: 25 bar.
• Podesivi izlazni tlak: 1,5-6 bar.
• Tvorničko predpodešenje: 3 bar.
• Minimalni pad tlaka: 1 bar.
• Maksimalna temperatura vode prema EN 1567: 30 °C.
• Maksimalna temperatura vode pri 10 bar: 70 °C.
• Tijelo: mesing otporan na dezincifikaciju.
• Membrana: EPDM.
• Brtve: EPDM.
• Unutarnji uložak: zamjenjiv.
• Skala podešavanja: integrirana.
• Priključak za manometar: da.
• Manometar: nije uključen.

Smanjenje i stabilizacija tlaka

Funkcija Resideo D05FS je smanjiti visoki dovodni tlak na nižu i stabilnu vrijednost za instalaciju nizvodno. Na taj način pomaže spriječiti oštećenja uzrokovana pretlakom i štiti različite komponente priključene na vodovodnu mrežu.

Niži i konstantan radni tlak također može pridonijeti smanjenju potrošnje vode i minimiziranju hidrauličke buke u cijevima, ventilima i armaturama.

Uravnoteženo sjedište pri promjenama mreže

Ventil radi putem sustava kompenzacije između membrane i regulacijske opruge. Kada zbog potrošnje padne nizvodni tlak, opruga otvara ventil dok se ne postigne odabrana vrijednost.

Ulazni tlak ne utječe izravno na otvaranje ili zatvaranje mehanizma, pa su oscilacije u mreži manje utjecajne na regulirani izlazni tlak.

Podesivi tlak od 1,5 do 6 bar

Izlazni tlak može se podešavati između 1,5 i 6 bar pomoću kotačića za podešavanje na gornjem dijelu. Integrirana graduirana skala omogućuje prikaz odabrane vrijednosti i olakšava puštanje instalacije u rad.

Ventil se isporučuje predpodešen na 3 bar. Ta se vrijednost može naknadno promijeniti kako bi odgovarala potrebama instalacije, uvijek unutar raspona koji je odredio Resideo.

Navojni priključci 3/4" i Kvs 3,5

Oznaka D05FS-3/4A odnosi se na DN20 verziju s priključcima od 3/4". Varijanta A ima vanjske navojne spojnice na ulazu i izlazu, što olakšava montažu i demontažu reduktora tijekom instalacije ili održavanja.

Za ovu veličinu Resideo navodi Kvs od 3,5 m³/h. Ta vrijednost omogućuje određivanje hidrauličkog kapaciteta ventila i treba je uzeti u obzir zajedno s potrebnim protokom i raspoloživim padom tlaka pri dimenzioniranju instalacije.

Tijelo od mesinga otpornog na dezincifikaciju

Tijelo ventila izrađeno je od mesinga otpornog na dezincifikaciju. Spojnice varijante A također su od mesinga, dok je unutarnji uložak izrađen od visokokvalitetnog sintetičkog materijala.

Sklop uključuje EPDM membranu, EPDM brtve i regulacijsku oprugu od čelika. Opruga je tijekom rada odvojena od pitke vode.

Zamjenjiv unutarnji uložak

Regulacijski uložak može se u potpunosti zamijeniti, što olakšava održavanje i omogućuje obnovu unutarnjih funkcionalnih komponenti bez potrebe za zamjenom cijelog ugrađenog tijela.

Ovakva konstrukcija pojednostavljuje periodične intervencije i pridonosi održavanju ventila tijekom njegova vijeka trajanja.

Pripremljen za ugradnju manometra

Tijelo ima priključak za manometar, što omogućuje izravnu provjeru reguliranog nizvodnog tlaka. Manometar nije uključen i može se odabrati kao dodatna oprema prema potrebnom rasponu tlaka.

Kombinacija opcionalnog manometra i integrirane skale na kotačiću za podešavanje olakšava početno podešavanje i kasnije provjere radnog tlaka.

Radne temperature

Za primjene prema EN 1567, Resideo propisuje maksimalnu temperaturu medija od 30 °C. Ventil podnosi temperature do 70 °C kada je maksimalni tlak ograničen na 10 bar.

Radna temperatura okoline koju navodi proizvođač iznosi između 5 i 55 °C, u čistom, suhom okruženju zaštićenom od smrzavanja.

Horizontalna ili vertikalna ugradnja

D05FS može se ugraditi u horizontalnom ili vertikalnom položaju. Pri vertikalnoj ugradnji kućište opruge i kotačić za podešavanje moraju biti okrenuti prema gore.

Resideo preporučuje ugradnju zapornih ventila i postavljanje reduktora na lako dostupno mjesto radi lakšeg očitanja, čišćenja i održavanja. Također preporučuje ugradnju filtra prije redukcijskog ventila kako bi se mehanizam zaštitio od čestica prisutnih u vodi.

Iza ventila treba ostaviti ravni dio cijevi jednak 5 puta nazivnom promjeru, u skladu s uputama proizvođača za ugradnju i EN 806-2.

Dimenzije Resideo D05FS-3/4A

• Priključak: R 3/4".
• Nazivni promjer: DN20.
• Ukupna duljina L: 163 mm.
• Duljina tijela I: 95 mm.
• Visina H: 123 mm.
• Mjera h: 96 mm.
• Težina: 0,82 kg.
• Minimalna udaljenost od zida od osi cijevi: 55 mm.

Tehnički podaci redukcijskog ventila Resideo D05FS-3/4A

• Proizvođač: Resideo.
• Serija: Braukmann D05FS.
• Šifra: D05FS-3/4A.
• Medij: pitka voda.
• Sustav: tlačni reduktor s opružnim pogonom i uravnoteženim sjedištem.
• Priključak: R 3/4".
• Nazivni promjer: DN20.
• Vrsta priključka: vanjske navojne spojnice na ulazu i izlazu.
• Kvs: 3,5 m³/h.
• Maksimalni ulazni tlak: 25 bar.
• Izlazni tlak: 1,5-6 bar.
• Predpodešenje tlaka: 3 bar.
• Minimalni pad tlaka: 1 bar.
• Maksimalna temperatura prema EN 1567: 30 °C.
• Maksimalna temperatura pri 10 bar: 70 °C.
• Temperatura okoline: 5-55 °C.
• Relativna vlažnost okoline: 25-85 %, bez kondenzacije.
• Tijelo: mesing otporan na dezincifikaciju.
• Spojnice: mesing.
• Uložak: visokokvalitetni sintetički materijal.
• Membrana: EPDM.
• Brtve: EPDM.
• Opruga: čelik.
• Skala regulacije: integrirana.
• Manometar uključen: ne.
• Ugradnja: horizontalna ili vertikalna.
• Certifikati: DVGW i ACS.

Redukcijski ventil za instalacije pitke vode

Resideo D05FS-3/4A kombinira priključak 3/4", DN20, Kvs 3,5 m³/h i regulaciju tlaka od 1,5 do 6 bar za zaštitu i stabilizaciju instalacija pitke vode. Njegovo uravnoteženo sjedište pomaže održati konstantan izlazni tlak unatoč oscilacijama u mreži.

Tijelo od mesinga otpornog na dezincifikaciju, zamjenjivi uložak i integrirana skala regulacije olakšavaju i ugradnju i održavanje. Za ispravan rad potrebno je poštovati ograničenja tlaka i temperature te preporuke za montažu koje navodi Resideo.
