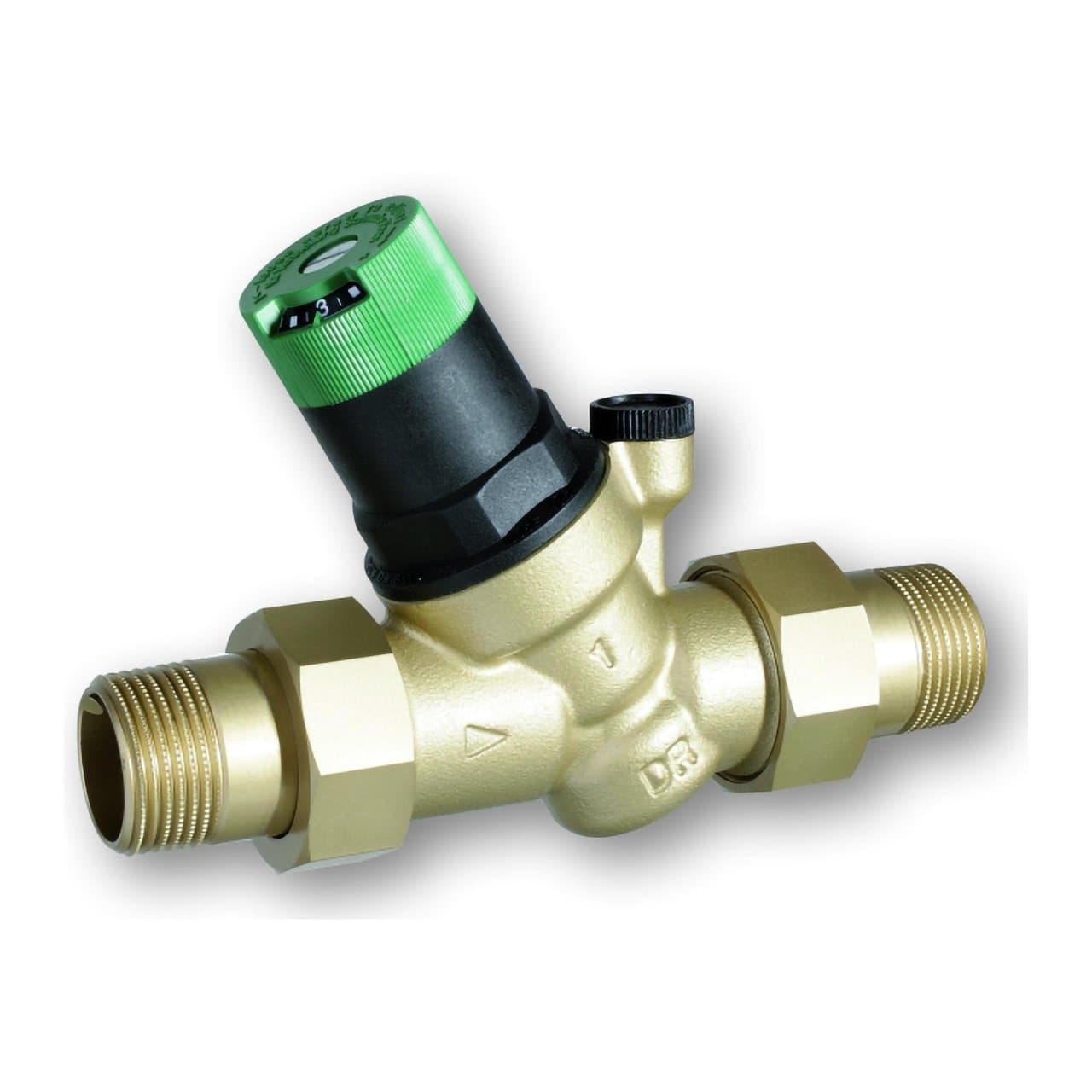

Redukcijski ventil s navojnim priključcima R1 1/4"

Ventil za smanjenje tlaka Resideo D05FS-11/4A dizajniran je za zaštitu instalacija pitke vode od prekomjernog tlaka iz opskrbne mreže. Ovaj model ima navojne priključke 1 1/4", nazivni promjer DN32 i Kvs vrijednost 7,3 m³/h, te je prikladan za kućne instalacije kao i za komercijalne i industrijske primjene unutar svojih radnih uvjeta.

Zahvaljujući izvedbi s uravnoteženim sjedištem, ventil održava stabilan izlazni tlak čak i pri znatnim oscilacijama ulaznog tlaka. Omogućuje podešavanje izlaznog tlaka između 1,5 i 6 bar te dolazi tvornički podešen na 3 bar, što olakšava puštanje u rad i kontrolu tlaka u instalaciji.

Glavne značajke ventila za smanjenje tlaka Resideo D05FS-11/4A

• Marka: Resideo.
• Serija: Braukmann D05FS.
• Šifra: D05FS-11/4A.
• Tip: ventil za smanjenje tlaka s uravnoteženim sjedištem.
• Primjena: instalacije pitke vode.
• Veličina priključka: R 1 1/4".
• Nazivni promjer: DN32.
• Priključci: vanjski navojni priključci na ulazu i izlazu.
• Kvs vrijednost: 7,3 m³/h.
• Maksimalni ulazni tlak: 25 bar.
• Podesivi izlazni tlak: od 1,5 do 6 bar.
• Prethodno podešeni izlazni tlak: 3 bar.
• Minimalni pad tlaka: 1 bar.
• Maksimalna temperatura vode prema EN 1567: 30 °C.
• Maksimalna temperatura vode pri 10 bar: 70 °C.
• Tijelo: mesing otporan na dezincifikaciju.
• Membrana i brtve: EPDM.
• Skala za podešavanje: integrirana.
• Priključak za manometar: da.
• Manometar: nije uključen.

Stabilna kontrola tlaka vode

Glavna funkcija Resideo D05FS je smanjiti visoki ili promjenjivi tlak iz mreže na niži i kontrolirani tlak u instalaciji. Na taj način pomaže zaštititi cijevi, ventile, armature, kućanske uređaje i druge komponente od opterećenja uzrokovanih prekomjernim tlakom.

Sustav kompenzacije tlaka pomoću membrane i opruge omogućuje da izlazni tlak ostane praktički neovisan o promjenama ulaznog tlaka. Kada postoji potrošnja vode i padne tlak nizvodno, ravnoteža između membrane i opruge uzrokuje otvaranje ventila sve dok se ne obnovi podešeni tlak.

Ova stabilizacija tlaka također doprinosi smanjenju potrošnje vode i minimiziranju šumova strujanja u instalaciji, osobito u mrežama gdje je opskrbni tlak viši od potrebnog.

Podesivi tlak između 1,5 i 6 bar

Izlazni tlak može se ručno podešavati unutar raspona od 1,5 do 6 bar. Podešavanje se vrši pomoću kotačića na gornjem dijelu ventila, dok graduirana skala omogućuje izravno očitanje odabrane vrijednosti.

Ventil dolazi tvornički podešen na 3 bar, što je uobičajen tlak za mnoge vodovodne instalacije. Vrijednost se može naknadno promijeniti kako bi se prilagodila konkretnim potrebama sustava, uz poštivanje radnih granica koje navodi Resideo.

Maksimalni dopušteni ulazni tlak iznosi 25 bar, a minimalni potreban pad tlaka za specificirani rad iznosi 1 bar.

Uravnoteženo sjedište za promjene tlaka

Tehnologija uravnoteženog sjedišta jedna je od glavnih značajki serije D05FS. Ulazni tlak ne utječe izravno na otvaranje ili zatvaranje ventila, pa promjene u opskrbnoj mreži imaju minimalan utjecaj na podešeni izlazni tlak.

Ova značajka omogućuje održavanje ujednačenijih uvjeta u instalaciji čak i kada se raspoloživi tlak u mreži mijenja tijekom dana.

Navojni priključci 1 1/4" i DN32

Šifra D05FS-11/4A odnosi se na varijantu DN32 s vanjskim navojnim priključcima 1 1/4" na ulazu i izlazu. Verzija označena slovom A uključuje ove priključke, što olakšava spajanje i demontažu ventila tijekom ugradnje ili održavanja.

Za ovu veličinu Resideo navodi Kvs vrijednost od 7,3 m³/h, koja definira hidraulički kapacitet protoka ventila u odgovarajućim standardiziranim uvjetima.

Konstrukcija od mesinga otpornog na dezincifikaciju

Tijelo ventila izrađeno je od mesinga otpornog na dezincifikaciju, materijala posebno prikladnog za komponente u stalnom kontaktu s pitkom vodom. Priključci verzije A također su izrađeni od mesinga.

Unutarnji sklop uključuje uložak od visokokvalitetnog sintetičkog materijala s EPDM membranom, dok su i brtve izrađene od EPDM-a. Regulacijska opruga izrađena je od čelika i tijekom rada je odvojena od pitke vode.

Resideo navodi da su korišteni materijali u skladu sa zahtjevima UBA te da sklop posjeduje ACS certifikat. Serija također ima DVGW certifikat.

Zamjenjivi unutarnji uložak

Regulacijski uložak može se u potpunosti zamijeniti, što pojednostavljuje održavanje i omogućuje intervenciju na glavnim unutarnjim komponentama bez potrebe za zamjenom cijelog tijela ventila.

Ovakva konstrukcija olakšava redovito održavanje u vodovodnim instalacijama i omogućuje zadržavanje postojećeg tijela i priključaka kada je potrebno zamijeniti samo unutarnje elemente.

Priključak pripremljen za manometar

Resideo D05FS ima priključak za ugradnju manometra, što omogućuje izravnu provjeru reguliranog tlaka nizvodno od ventila. Manometar nije dio isporuke ove šifre i po potrebi se mora zasebno nabaviti.

Integrirana skala na kotačiću za podešavanje olakšava početno namještanje, dok ugradnja manometra omogućuje preciznu provjeru stvarnog radnog tlaka instalacije.

Maksimalna radna temperatura

Za primjene pitke vode prema EN 1567, Resideo navodi maksimalnu temperaturu medija od 30 °C. Ventil može raditi pri temperaturama do 70 °C kada je maksimalni tlak ograničen na 10 bar, u skladu s uvjetima navedenima u tehničkom listu proizvođača.

Ta ograničenja treba uzeti u obzir pri odabiru ventila za sustave hladne vode, komercijalne instalacije ili primjene s vodom viših temperatura.

Horizontalna ili vertikalna ugradnja

Ventil se može ugraditi u horizontalnom ili vertikalnom položaju. Kada se montira okomito, Resideo navodi da kućište opruge i kotačić za podešavanje moraju biti okrenuti prema gore.

Proizvođač preporučuje ugradnju zapornih ventila prije i poslije sklopa te postavljanje reduktora na mjesto zaštićeno od smrzavanja i lako dostupno za provjere, čišćenje i održavanje.

Također se preporučuje ugradnja filtra uzvodno od ventila za smanjenje tlaka kako bi se spriječilo da čestice prisutne u instalaciji utječu na rad sjedišta i unutarnjeg uloška.

Hidrauličke preporuke za montažu

Za ispravan rad Resideo navodi ugradnju ravnog dijela cijevi duljine 5 puta nazivni promjer nakon ventila, u skladu s EN 806-2. Za model DN32 proizvođač također navodi minimalnu udaljenost od zida od 60 mm od osi cijevi.

Ventil se mora ugraditi uz poštivanje smjera protoka označenog na tijelu i uz dovoljno prostora za pristup kotačiću za podešavanje i priključku manometra.

Dimenzije Resideo D05FS-11/4A

• R priključak: 1 1/4".
• Nazivni promjer: DN32.
• Ukupna duljina L: 207 mm.
• Duljina tijela I: 115 mm.
• Visina H: 178 mm.
• Mjera h: 147 mm.
• Težina: približno 2,20 kg.

Tehnički podaci ventila za smanjenje tlaka Resideo D05FS-11/4A

• Proizvođač: Resideo.
• Obitelj: Braukmann D05FS.
• Šifra: D05FS-11/4A.
• Medij: pitka voda.
• Princip rada: ventil za smanjenje tlaka s opružnim upravljanjem i uravnoteženim sjedištem.
• Priključak: R 1 1/4".
• DN: 32.
• Priključci: vanjski navoj na ulazu i izlazu.
• Kvs: 7,3 m³/h.
• Maksimalni ulazni tlak: 25 bar.
• Raspon izlaznog tlaka: 1,5-6 bar.
• Tvorničko podešenje: 3 bar.
• Minimalni pad tlaka: 1 bar.
• Maksimalna temperatura prema EN 1567: 30 °C.
• Maksimalna temperatura pri 10 bar: 70 °C.
• Minimalna temperatura okoline: 5 °C.
• Maksimalna temperatura okoline: 55 °C.
• Tijelo: mesing otporan na dezincifikaciju.
• Priključci: mesing.
• Kućište opruge i upravljački dio: visokokvalitetni sintetički materijal.
• Regulacijska opruga: čelik.
• Membrana: EPDM.
• Brtve: EPDM.
• Skala za podešavanje: integrirana.
• Priključak za manometar: integriran.
• Manometar uključen: ne.
• Ugradnja: horizontalna ili vertikalna uz poštivanje uputa proizvođača.
• Certifikati: DVGW i ACS.

Zaštita za instalacije pitke vode

Ventil za smanjenje tlaka Resideo D05FS-11/4A omogućuje smanjenje i stabilizaciju tlaka u mrežama pitke vode pomoću kompaktne i podesive mehaničke izvedbe. Njegov priključak 1 1/4", DN32, Kvs kapacitet 7,3 m³/h i raspon podešavanja od 1,5 do 6 bar omogućuju ugradnju u kućne, komercijalne i industrijske instalacije koje trebaju zaštititi svoje komponente od visokog ili promjenjivog tlaka.

Uravnoteženo sjedište, zamjenjivi unutarnji uložak, vidljiva skala za podešavanje i priprema za manometar olakšavaju i puštanje u rad i kasnije postupke kontrole i održavanja instalacije.
