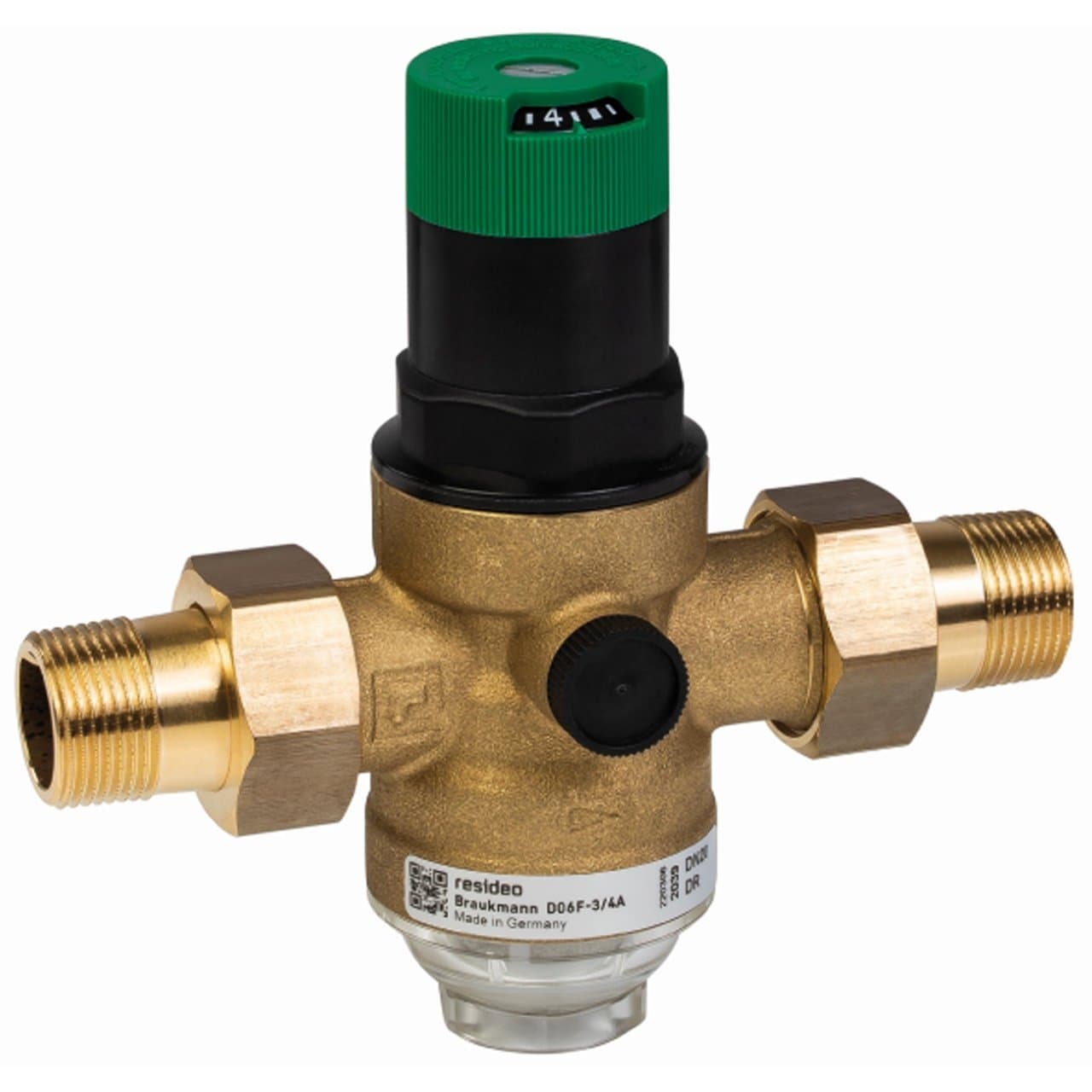

Redukcijski ventil s filtrom i prozirnom čašom 1"

Ventil za smanjenje tlaka Resideo Braukmann D06F-1A dizajniran je za smanjenje i stabilizaciju tlaka u instalacijama pitke vode, štiteći cijevi, armature i opremu od previsokog dovodnog tlaka. Ova verzija ima navojne priključke 1", nazivni promjer DN25, integrirani fini filtar i prozirnu filtarsku čašu, koja omogućuje vizualnu provjeru stanja bez rastavljanja sklopa.

Zahvaljujući izvedbi s uravnoteženim sjedištem, izlazni tlak ostaje stabilan i pri promjenama ulaznog tlaka. Omogućuje podešavanje nizvodnog tlaka između 1,5 i 6 bar, tvornički je prethodno podešen na 3 bar i u ovoj verziji s prozirnom čašom podnosi maksimalni ulazni tlak od 16 bar.

Glavne značajke Resideo D06F-1A

• Marka: Resideo.
• Serija: Braukmann D06F.
• Šifra: D06F-1A.
• Vrsta: ventil za smanjenje tlaka s uravnoteženim sjedištem.
• Primjena: instalacije pitke vode.
• Veličina priključka: 1".
• Nazivni promjer: DN25.
• Vrsta priključka: set vanjskih navojnih priključaka na ulazu i izlazu.
• Kvs vrijednost: 5,8 m³/h.
• Filtar: integrirani fini filtar.
• Veličina mrežice: 0,16 mm.
• Materijal filtra: nehrđajući čelik.
• Filtarska čaša: prozirna.
• Maksimalni ulazni tlak: 16 bar s prozirnom čašom.
• Podesivi izlazni tlak: od 1,5 do 6 bar.
• Tvornički prethodno podešen tlak: 3 bar.
• Minimalni pad tlaka: 1 bar.
• Maksimalna temperatura medija: 40 °C za verziju s prozirnom čašom.
• Tijelo: mesing otporan na dezincifikaciju.
• Membrana i brtve: EPDM.
• Skala podešavanja: integrirana.
• Priključci za manometar: integrirani s obje strane tijela.
• Manometar: nije uključen.

Smanjenje i stabilizacija tlaka vode

Resideo D06F-1A omogućuje smanjenje visokog tlaka iz mreže na razinu prikladnu za instalaciju nizvodno. Kontrolirani tlak pomaže spriječiti oštećenja uzrokovana pretlakom i doprinosi zaštiti komponenti priključenih na vodovodnu mrežu.

Osim toga, održavanje smanjenog i stalnog radnog tlaka može pomoći u smanjenju potrošnje vode i smanjenju šumova strujanja koji se mogu pojaviti u cijevima, ventilima i armaturama kada je dovodni tlak veći od potrebnog.

Uravnoteženo sjedište za konstantan izlazni tlak

Rad ventila temelji se na sustavu ravnoteže između sile membrane i sile regulacijske opruge. Kada postoji potrošnja vode i nizvodni tlak padne, opruga otvara ventil sve dok se ponovno ne postigne odabrani tlak.

Dizajn s uravnoteženim ulaznim tlakom sprječava da promjene uzvodno značajno utječu na regulirani tlak. Na taj način D06F održava stabilan izlazni tlak unutar svojih nazivnih radnih uvjeta.

Podesivi tlak od 1,5 do 6 bar

Izlazni tlak može se podešavati pomoću upravljačkog elementa na gornjem dijelu uređaja u rasponu od 1,5 do 6 bar. Ugrađena skala omogućuje izravan prikaz odabrane vrijednosti i olakšava podešavanje tijekom puštanja u rad.

Ventil se isporučuje prethodno podešen na 3 bar, no ta se vrijednost može naknadno promijeniti prema potrebama instalacije. Minimalni pad tlaka koji navodi proizvođač iznosi 1 bar.

Integrirani fini filtar od 0,16 mm

Resideo D06F ima fini filtar od nehrđajućeg čelika s mrežicom od 0,16 mm. Ovaj element pomaže zadržati čestice prisutne u vodi prije nego što dođu do regulacijskog mehanizma ventila.

Filtar je sastavni dio sklopa, pa u istom uređaju objedinjuje funkcije smanjenja tlaka i filtracije. Njegov filtarski element može se pregledati tijekom redovitih održavanja.

Prozirna čaša za lakši pregled

Verzija D06F-1A ima prozirnu filtarsku čašu od sintetičkog materijala. Njezina prozirnost omogućuje vizualnu provjeru nakupljene nečistoće i procjenu kada je potrebno čišćenje ili održavanje.

Za ovu vrstu čaše Resideo navodi maksimalni ulazni tlak od 16 bar. Proizvođač navodi da, ako ventil može biti izložen UV zračenju ili parama otapala, treba koristiti odgovarajuću filtarsku čašu od mesinga predviđenu za ovu seriju.

Priključak 1" i Kvs kapacitet 5,8

Šifra D06F-1A odnosi se na varijantu s R priključkom 1" i nazivnim promjerom DN25. Verzija A uključuje set vanjskih navojnih priključaka i na ulazu i na izlazu, što olakšava spajanje i kasnije rastavljanje sklopa tijekom održavanja.

Za ovu veličinu Resideo navodi Kvs vrijednost od 5,8 m³/h. Taj parametar omogućuje dimenzioniranje ventila prema potrebnom protoku i raspoloživom padu tlaka u instalaciji.

Tijelo od mesinga otpornog na dezincifikaciju

Glavno tijelo izrađeno je od mesinga otpornog na dezincifikaciju, dok su navojni priključci također od mesinga. Unutarnji uložak izrađen je od visokokvalitetnog sintetičkog materijala i uključuje EPDM membranu.

Brtve su također od EPDM-a, a regulacijska opruga izrađena je od opružnog čelika. Konstrukcija tijekom rada drži oprugu odvojenu od pitke vode.

Potpuno zamjenjiv unutarnji uložak

Unutarnji regulacijski sklop može se u potpunosti zamijeniti, što olakšava održavanje ventila i izbjegava potrebu za zamjenom cijelog ugrađenog tijela kada je potrebno intervenirati na unutarnjem mehanizmu.

Ovakva modularna konstrukcija posebno je korisna u instalacijama gdje se želi olakšati redovito održavanje i produljiti vijek trajanja sklopa.

Pripremljen za ugradnju manometra

Tijelo D06F ima priključke za manometar s obje strane, što omogućuje izravnu kontrolu izlaznog tlaka u instalaciji. Manometar se prodaje kao dodatna oprema i nije uključen s ventilom.

Kombinacija integrirane skale podešavanja i opcionalnog manometra olakšava početno podešavanje i naknadne provjere rada.

Temperatura i radni uvjeti

Za verziju A s prozirnom filtarskom čašom Resideo navodi maksimalnu temperaturu medija od 40 °C. U ispitnim uvjetima prema EN 1567 tehnička dokumentacija navodi maksimalnu temperaturu od 30 °C.

Maksimalni ulazni tlak iznosi 16 bar, a raspon regulacije nizvodno je od 1,5 do 6 bar. Ove uvjete treba poštovati pri dimenzioniranju i ugradnji kako bi se osigurao ispravan rad regulatora.

Ugradnja i održavanje

Ventil treba ugraditi na lako dostupnom mjestu, zaštićenom od smrzavanja i s dovoljno prostora za podešavanje, pregled i održavanje. Resideo preporučuje ugradnju zapornih ventila i ostavljanje ravnog dijela cijevi nizvodno duljine najmanje pet puta nazivni promjer, u skladu s EN 806-2.

D06F zahtijeva redovito održavanje u skladu s EN 806-5. Prozirna čaša olakšava pregled filtra, dok zamjenjivi uložak pojednostavljuje zahvate na regulacijskom mehanizmu.

Dimenzije Resideo D06F-1A

• Priključak: R 1".
• Nazivni promjer: DN25.
• Ukupna duljina L: 180 mm.
• Duljina I: 100 mm.
• Visina H: 111 mm.
• Mjera h: 64 mm.
• Promjer D: 61 mm.
• Težina: približno 1,4 kg.

Tehnički podaci ventila za smanjenje tlaka Resideo D06F-1A

• Proizvođač: Resideo.
• Serija: Braukmann D06F.
• Šifra: D06F-1A.
• Medij: pitka voda.
• Princip rada: opružni ventil za smanjenje tlaka s uravnoteženim sjedištem.
• Priključak: R 1".
• Nazivni promjer: DN25.
• Ulazni i izlazni priključci: set vanjskih navojnih priključaka.
• Kvs: 5,8 m³/h.
• Maksimalni ulazni tlak: 16 bar.
• Raspon izlaznog tlaka: 1,5-6 bar.
• Prethodno podešenje: 3 bar.
• Minimalni pad tlaka: 1 bar.
• Maksimalna temperatura medija: 40 °C u verziji s prozirnom čašom.
• Integrirani fini filtar: da.
• Mrežica filtra: 0,16 mm.
• Materijal filtra: nehrđajući čelik.
• Filtarska čaša: prozirni sintetički materijal.
• Tijelo: mesing otporan na dezincifikaciju.
• Priključci: mesing.
• Uložak: visokokvalitetni sintetički materijal.
• Membrana: EPDM.
• Brtve: EPDM.
• Opruga: opružni čelik.
• Skala tlaka: integrirana.
• Priključci za manometar: da, s obje strane tijela.
• Manometar uključen: ne.
• Certifikacija: ACS.
• Homologacija: DVGW.
• WRAS homologacija: do 23 °C.

Zaštita, regulacija i filtracija u jednom sklopu

Resideo D06F-1A u jednom uređaju kombinira smanjenje tlaka i integrirani fini filtar, nudeći cjelovito rješenje za instalacije pitke vode. Njegov priključak 1", DN25, Kvs 5,8 m³/h i regulacija između 1,5 i 6 bar omogućuju primjenu u brojnim kućnim, komercijalnim i industrijskim instalacijama unutar granica koje propisuje proizvođač.

Prozirna čaša olakšava provjeru stanja filtra, dok uravnoteženo sjedište pomaže održati stabilan nizvodni tlak unatoč promjenama u dovodu. Skala podešavanja, priključci za manometar i zamjenjivi uložak dodatno olakšavaju puštanje u rad i kasnije održavanje instalacije.
