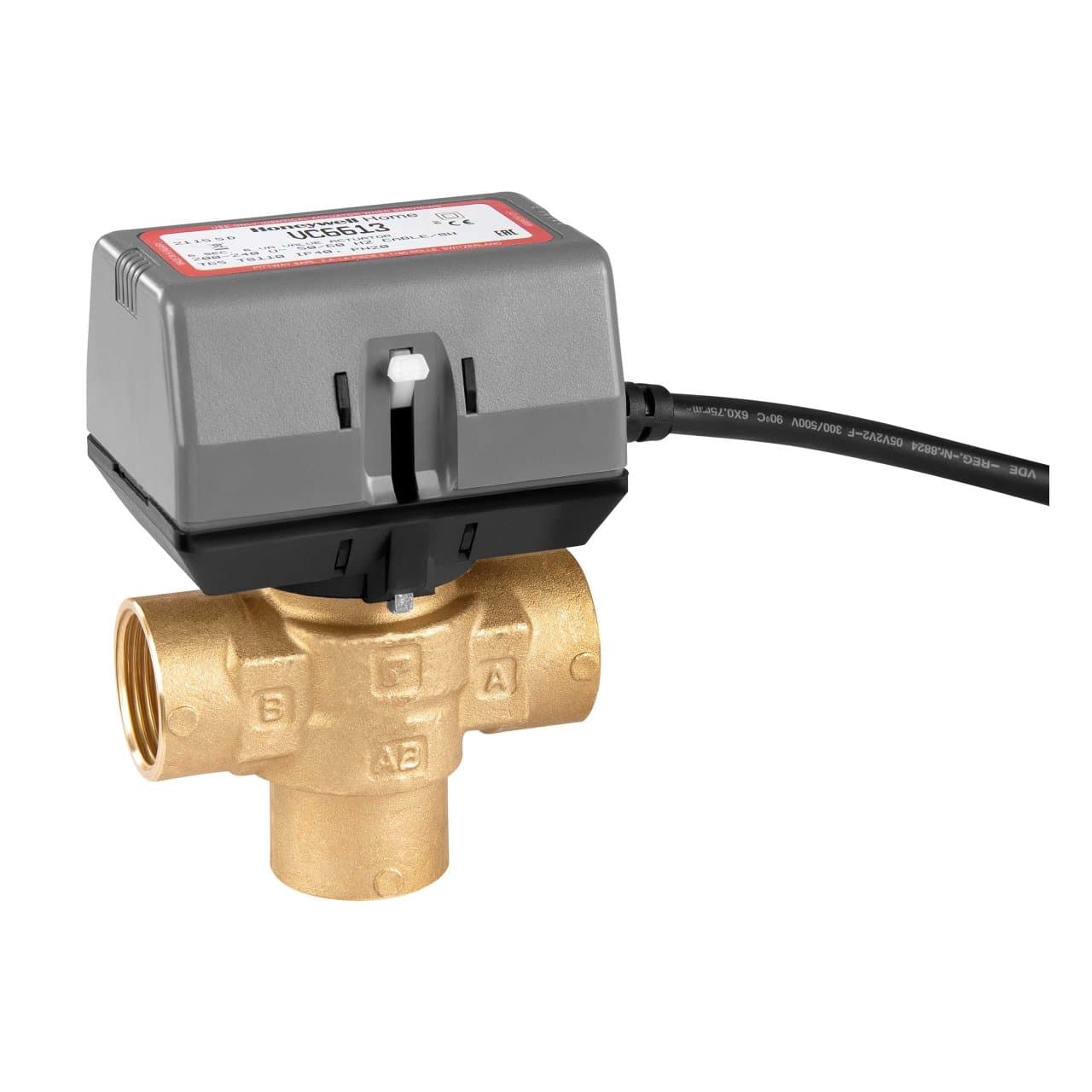

Motorni troputni zonski ventil 3/4"

Resideo VC6613MH6000/U motorizirani zonalni ventil je hidraulički ventil s 3 puta s navojnim ženskim BSPP priključcima od 3/4", dizajniran za automatsko preusmjeravanje protoka vode između dvaju krugova u sustavima grijanja i hlađenja. Ugrađuje električni aktuator od 230 V, ON/OFF upravljanje putem SPDT signala s 3 žice i pomoćni kontakt, nudeći kompaktno rješenje za kućne instalacije i manje komercijalne primjene.

Ventil radi s hidrauličkom konfiguracijom AB-A / AB-B i dizajniran je za maksimalni statički tlak od 20 bar te maksimalni diferencijalni tlak od 4 bar. Aktuator izvodi otvaranje ili zatvaranje za približno 7 sekundi pri 50 Hz, omogućujući brzu reakciju na naredbe regulacijskog sustava.

Glavne značajke Resideo VC6613MH6000/U

• Marka: Resideo.
• Serija: VC.
• Referenca: VC6613MH6000/U.
• Tip: motorizirani zonalni ventil.
• Broj putova: 3.
• Hidraulička konfiguracija: preusmjeravajući AB-A / AB-B.
• Priključak: ženski BSPP navoj od 3/4".
• Nazivni promjer: DN20.
• Napajanje: 200-240 V AC.
• Frekvencija: 50/60 Hz.
• Upravljanje: ON/OFF SPDT s 3 žice.
• Pomoćni kontakt: SPDT.
• Vrijeme rada: približno 7 sekundi pri 50 Hz.
• Potrošnja aktuatora: 4 VA tijekom gibanja.
• Maksimalni radni tlak: 20 bar.
• Maksimalni diferencijalni tlak: 4 bar.
• Temperatura medija: od 1 do 95 °C.
• Maksimalna temperatura okoline: 65 °C.
• Tijelo: mesing.
• Vreteno: nehrđajući čelik.
• Brtve: EPDM.
• Duljina kabela: 1 m.

Preusmjeravajući ventil s 3 puta

Resideo VC6613MH6000/U koristi konfiguraciju tri puta s jednim zajedničkim ulazom AB i dvama izlazima A i B. Aktuator pomiče unutarnji uložak kako bi usmjerio protok između AB-A ili AB-B, ovisno o signalu iz regulacijskog sustava.

Kada se vreteno pomakne prema dolje, put B se zatvara i voda teče između AB i A. Kada je vreteno u gornjem položaju, protok se odvija između AB i B. Ovakav raspored omogućuje korištenje ventila za preusmjeravanje vode između dvaju različitih hidrauličkih krugova.

ON/OFF upravljanje SPDT s 3 žice

Serija VC6613 pripremljena je za ON/OFF upravljanje putem SPDT signala s 3 žice. Motor prima napajanje za kretanje u oba smjera, pa ne koristi klasični rad s povratom oprugom.

Kada regulator naredi promjenu kruga, aktuator pomiče uložak do odgovarajućeg položaja. Nakon što se postigne krajnji položaj, interna logika zaustavlja motor, tako da se električna potrošnja ostvaruje uglavnom tijekom pomicanja ventila.

U slučaju prekida napajanja, ventil ostaje u položaju u kojem se nalazio. Kada se napon ponovno uspostavi, ponovno reagira na naredbu primljenu od regulatora.

Napajanje od 230 V

Referenca VC6613MH6000/U koristi aktuator predviđen za napon napajanja od 200 do 240 V AC pri 50/60 Hz, koji se uobičajeno prodaje kao verzija od 230 V. To olakšava integraciju u sustave grijanja i klimatizacije s upravljačkim krugovima napajanim izravno mrežnim naponom.

Nazivna potrošnja aktuatora iznosi približno 4 VA tijekom promjene položaja.

Brzo otvaranje i zatvaranje

Aktuator ventila omogućuje brzo djelovanje. Resideo navodi nominalno vrijeme od približno 7 sekundi pri 50 Hz. Pri frekvenciji od 60 Hz pomicanje može biti približno 20 % brže.

Ova brzina rada omogućuje brzu reakciju u zonalnim sustavima grijanja i hlađenja kada se promijeni toplinska potražnja.

Pomoćni kontakt SPDT

Verzija VC6613M uključuje pomoćni SPDT kontakt koji omogućuje integraciju položaja ventila s drugim komponentama sustava. Taj se kontakt može koristiti za prijenos signala položaja ili za koordinaciju rada s pumpama, kotlovima ili drugim regulacijskim elementima.

Tehnička dokumentacija serije navodi za pomoćni kontakt kapacitet od 1 A pri 250 V AC, 50/60 Hz, s minimalnim opterećenjem od 0,05 A pri 24 V DC.

Radni tlak do 20 bar

Ventil je dizajniran za rad s maksimalnim statičkim tlakom od 20 bar. Maksimalni dopušteni diferencijalni tlak između priključaka iznosi 4 bar, što omogućuje njegovu integraciju u širok raspon hidrauličkih krugova unutar granica koje navodi Resideo.

Uravnotežena konstrukcija uloška smanjuje utjecaj diferencijalnog tlaka na mehanizam zatvaranja, potičući stabilno djelovanje u navedenim radnim uvjetima.

Za toplu i hladnu vodu

Serija VC može raditi s toplom vodom, hladnom vodom i mješavinama vode s glikolom. Trenutna europska tehnička dokumentacija Residea navodi maksimalnu koncentraciju glikola od 50 %, uz kvalitetu vode u skladu sa zahtjevima za hidrauličke instalacije.

Uobičajena radna temperatura medija kreće se između 1 i 95 °C. Dokumentacija proizvođača također predviđa kratkotrajne vršne temperature do 120 °C pod navedenim uvjetima.

Mesingano tijelo i otporne komponente

Hidrauličko tijelo ventila izrađeno je od mesinga. Skup vretena koristi nehrđajući čelik, a uložak sadrži tehničke materijale visoke otpornosti, dok su brtve i elementi brtvljenja izrađeni od EPDM-a.

Svi glavni pokretni i brtveni elementi objedinjeni su u unutarnjem ulošku, što pojednostavljuje održavanje i smanjuje broj pokretnih dijelova smještenih izravno u tijelu ventila.

Odvojivi aktuator za lakše održavanje

Aktuator se može odvojiti od hidrauličkog tijela bez prethodnog pražnjenja cijele instalacije. Ova značajka omogućuje zamjenu motora ili sklopa aktuatora uz zadržavanje tijela ventila i hidrauličkog uloška u instalaciji.

Ako je problem u samom ulošku ili postoji hidrauličko curenje, potrebno je izolirati ili isprazniti krug prema uputama proizvođača prije zahvata na unutarnjem sklopu.

Dizajniran za tih rad

Hidraulički ventili Resideo VC koriste progresivno gibanje unutarnjeg mehanizma, dizajnirano za tih rad kada je instalacija pravilno dimenzionirana.

Prevelika brzina vode ili nedovoljan hidraulički tlak u sustavima koji rade na višim temperaturama mogu uzrokovati buku u cijevima, stoga je potrebno poštovati kriterije dimenzioniranja i hidrauličkog balansiranja instalacije.

Uobičajene primjene

Ventil Resideo VC6613MH6000/U može se koristiti u različitim hidrauličkim instalacijama gdje je potrebno automatski preusmjeravati vodu između dvaju krugova:

• Zonalni sustavi grijanja.
• Sustavi vodenog hlađenja.
• Krugovi radijatora.
• Fan coil jedinice i hidrauličke terminalne jedinice.
• Vodeni konvektori.
• Kućni HVAC sustavi.
• Male komercijalne instalacije.
• Preusmjeravanje između različitih hidrauličkih krugova.
• Instalacije upravljane kompatibilnim termostatima ili SPDT regulatorima.

Dimenzije 3-putnog ventila

Prema tehničkom listu serije VC, tijelo s 3 puta i BSPP priključkom od 3/4" ima kompaktne dimenzije koje olakšavaju ugradnju u instalacije s ograničenim prostorom.

• Duljina tijela: 94 mm.
• Ukupna visina približno: 130 mm.
• Širina aktuatora: 68 mm.
• Visina aktuatora: približno 90 mm.

Tehnički podaci za Resideo VC6613MH6000/U

• Proizvođač: Resideo.
• Obitelj: VC.
• Referenca: VC6613MH6000/U.
• Tip: motorizirani zonalni ventil s 3 puta.
• Obrazac ventila: A-AB-B.
• Priključci: ženski BSPP navoj od 3/4".
• Nazivni promjer: DN20.
• Napon: 200-240 V AC.
• Frekvencija: 50/60 Hz.
• Upravljanje: ON/OFF SPDT s 3 žice.
• Pomoćni kontakt: SPDT.
• Kapacitet pomoćnog kontakta: 1 A pri 250 V AC, 50/60 Hz.
• Potrošnja aktuatora: 4 VA tijekom rada.
• Nominalno vrijeme aktiviranja: 7 sekundi pri 50 Hz.
• Maksimalni radni tlak: 20 bar.
• Naveden maksimalni tlak pucanja za seriju: 100 bar.
• Maksimalni diferencijalni tlak: 4 bar.
• Temperatura medija: 1-95 °C.
• Kratkotrajni temperaturni vrh: do 120 °C.
• Maksimalna temperatura okoline: 65 °C.
• Mediji: voda i kompatibilne mješavine voda-glikol.
• Koncentracija glikola prema europskom tehničkom listu: do 50 %.
• Tijelo: mesing.
• Vreteno: nehrđajući čelik.
• Uložak: tehnički polimeri Ryton, Fortron ili Noryl ovisno o proizvodnji.
• Brtve: EPDM.
• Hod vretena: približno 10 mm.
• Kabel napajanja/upravljanja: 1 m.
• Duljina tijela: 94 mm.
• Približna visina sklopa: 130 mm.

Motorizirani 3-putni ventil za hidrauličke instalacije

Resideo VC6613MH6000/U omogućuje automatizaciju preusmjeravanja vode između dvaju ogranka pomoću kompaktnog 3-putnog ventila i električnog aktuatora brze reakcije. Kombinacija ženskih priključaka od 3/4", SPDT upravljanja s 3 žice, napajanja od 230 V, maksimalnog tlaka od 20 bar i rada u oko 7 sekundi olakšava integraciju u zonalne sustave grijanja i hlađenja.

Za ispravan rad potrebno je poštovati hidrauličku shemu AB-A-B, električno povezivanje, granice tlaka i temperature te upute za montažu i održavanje koje propisuje Resideo.
