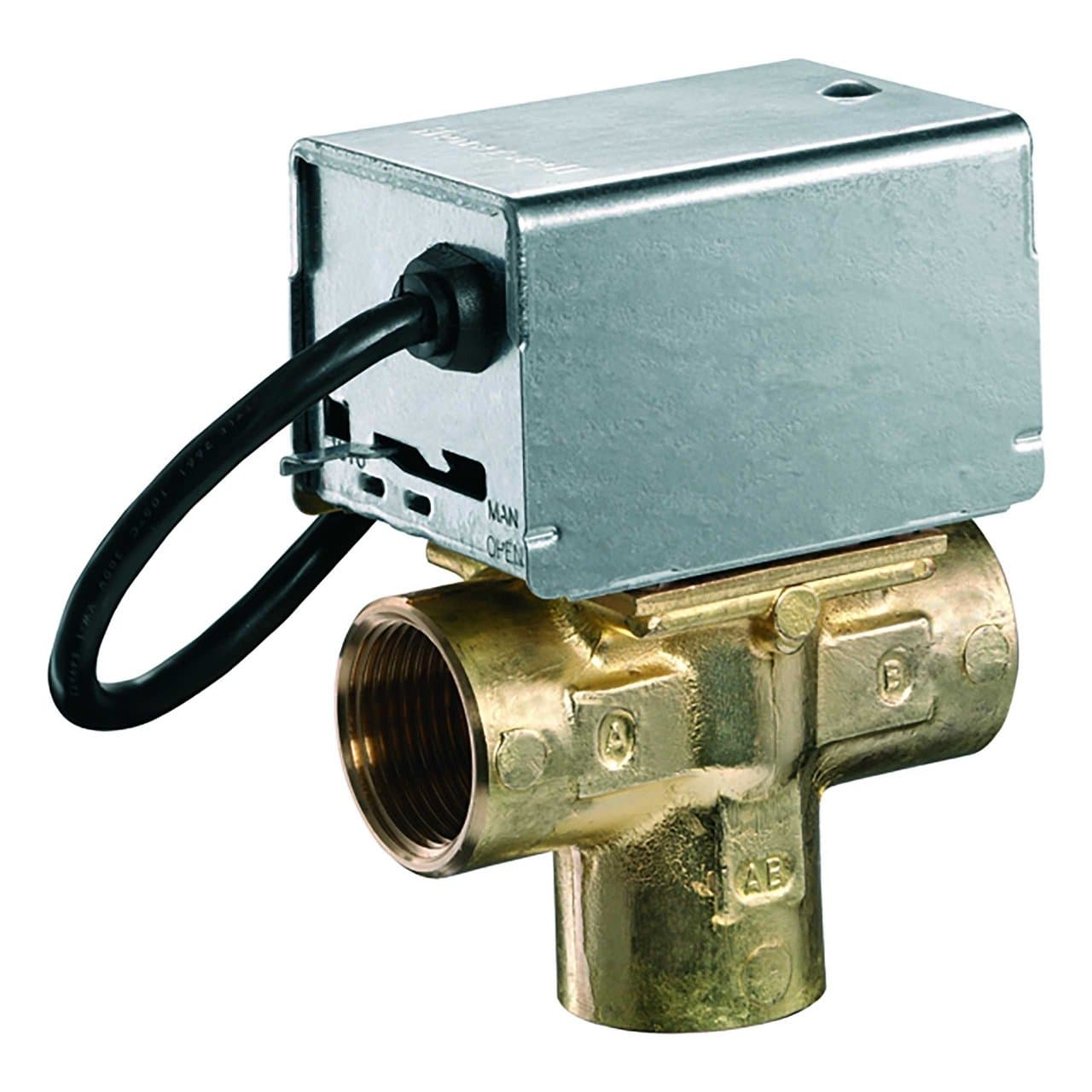

Motorni troputni zonski ventil 3/4"

Motorizirani zonni ventil Resideo V4044C1189/U je preusmjeravajući ventil s 3 puta i ženskim navojnim priključcima 3/4", dizajniran za automatsko upravljanje raspodjelom vode u sustavima grijanja i hlađenja. Ugrađuje električni aktuator na 230 V / 50 Hz s povratom oprugom i radi u režimu uključi/isključi, omogućujući preusmjeravanje protoka između dva hidraulička kruga.

Ova referenca nudi Kvs 6,0 i dopušta maksimalnu diferencijalnu tlak od 0,69 bar. Njegovo tijelo od mjedi, izravno napajanje na 230 V i automatski rad čine ga posebno prikladnim za sustave vodenog grijanja, proizvodnju potrošne tople vode i druge hidrauličke instalacije gdje je potrebno odabrati između dva toka cirkulacije.

Glavne značajke Resideo V4044C1189/U

• Marka: Resideo.
• Serija: V4044C.
• Referenca: V4044C1189/U.
• Tip: motorizirani preusmjeravajući zonni ventil.
• Broj putova: 3.
• Rad: uključi/isključi.
• Priključci: ženski navoj 3/4".
• Nazivni promjer: DN20.
• Kvs: 6,0.
• Maksimalni diferencijalni tlak: 0,69 bar.
• Maksimalni radni tlak serije: 8,6 bar.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Upravljanje: ON/OFF putem SPST signala.
• Povrat: oprugom.
• Temperatura fluida: od 5 do 88 °C.
• Tijelo: mjed.
• Pomoćni kontakt: nije ugrađen u verziji V4044C.

Preusmjeravajući ventil s 3 puta

V4044C1189/U je dizajniran za funkciju preusmjeravanja protoka. Njegov zajednički priključak omogućuje usmjeravanje vode prema jednom ili drugom ogranku sustava ovisno o položaju aktuatora, čime se omogućuje automatizacija odabira između dva hidraulička kruga.

Ova konfiguracija je korisna, primjerice, u instalacijama gdje isti generator mora naizmjenično napajati krug grijanja ili krug namijenjen proizvodnji potrošne tople vode. Također se može koristiti u drugim kompatibilnim hidrauličkim sustavima koji zahtijevaju automatski odabir jednog od dva toka.

Priključci 3/4" i Kvs 6,0

Referenca V4044C1189/U odnosi se konkretno na verziju sa ženskim navojnim priključcima 3/4". Njegov hidraulički kapacitet definiran je Kvs vrijednošću 6,0, parametrom koji treba uzeti u obzir zajedno s potrebnim protokom i raspoloživim padom tlaka pri dimenzioniranju instalacije.

Resideo za ovu varijantu navodi maksimalni diferencijalni tlak od 0,69 bar. Poštivanje ove granice važno je kako bi mehanizam mogao ispravno prebacivati između svojih položaja.

Električni aktuator na 230 V

Ventil je opremljen aktuatorom predviđenim za rad s napajanjem od 230 V AC pri 50 Hz. Njegov sustav upravljanja uključi/isključi omogućuje upravljanje putem termostata, aquastata ili drugih uređaja kompatibilnih s ON/OFF signalom.

Aktuator električno pomiče unutarnji element u jedan od radnih položaja i ima mehanički povrat oprugom kada nestane napajanje. Ova konfiguracija omogućuje definirani položaj mirovanja bez potrebe da motor ostane pod naponom radi povratka.

ON/OFF upravljanje s povratom oprugom

Serija V4044 koristi mehanizam s dva položaja. Kada se pojavi zahtjev, aktuator pomiče unutarnji element kako bi promijenio tok vode. Kada napajanje prestane, opruga vraća ventil u položaj mirovanja.

Ovakav rad prikladan je za primjene u kojima nije potrebna proporcionalna regulacija protoka, već potpuno prebacivanje između dva kruga.

Bez ugrađenog pomoćnog kontakta

Verzija V4044C ne uključuje pomoćni mikroprekidač krajnjeg položaja. Resideo ovu seriju razlikuje od ventila V4044F, koji imaju pomoćni kontakt za signalizaciju ili električnu koordinaciju s pumpama, kotlovima ili drugim uređajima.

Zbog toga je V4044C1189/U prikladan za instalacije u kojima je potrebno samo hidraulički upravljati preusmjeravanjem vode pomoću aktuatora, bez dodatnog električnog signala povezanog s krajnjim položajem ventila.

Tijelo od mjedi za hidrauličke instalacije

Tijelo ventila izrađeno je od mjedi, materijala široko korištenog u hidrauličkim komponentama namijenjenima sustavima grijanja i klimatizacije. Njegova kompaktna konstrukcija omogućuje integraciju preusmjeravajućeg tijela i električnog aktuatora u jednu cjelinu.

Resideo navodi raspon temperature fluida od 5 do 88 °C, prikladan za brojne primjene vodenog grijanja i hlađenja unutar granica koje je odredio proizvođač.

Maksimalni radni tlak od 8,6 bar

Serija V4044 dizajnirana je za rad s maksimalnim radnim tlakom od 8,6 bar. U konkretnom slučaju V4044C1189/U, Resideo navodi granicu diferencijalnog tlaka od 0,69 bar.

Oba parametra treba provjeriti tijekom hidrauličkog dimenzioniranja, jer diferencijalni tlak veći od dopuštenog može utjecati na ispravno prebacivanje i zatvaranje ventila.

Ručni rad

Konstrukcija serije V4044 uključuje mehanizam ručnog upravljanja koji omogućuje djelovanje na ventil kada nema električnog napajanja. Ova funkcija je praktična tijekom puštanja u rad, punjenja, pražnjenja ili provjere instalacije.

Nakon ponovnog uspostavljanja električnog rada, mehanizam ponovno automatski radi prema naredbama koje prima sustav upravljanja.

Pojednostavljeno održavanje

Serija V4044 osmišljena je kako bi olakšala intervencije održavanja. Resideo navodi da se motorizirana glava može demontirati ili zamijeniti bez rastavljanja hidrauličkih priključaka tijela ni pražnjenja kruga kada se intervencija odnosi samo na aktuator.

Motor se također može zamijeniti dok tijelo ventila ostaje ugrađeno, čime se smanjuje vrijeme potrebno za određene popravke i izbjegava nepotrebno interveniranje na cjevovodu.

Uobičajene primjene

Motorizirani ventil Resideo V4044C1189/U može se koristiti u različitim hidrauličkim sustavima automatskog upravljanja, među kojima:

• Kućne instalacije grijanja.
• Sustavi centralnog grijanja.
• Instalacije s proizvodnjom potrošne tople vode.
• Prebacivanje između grijanja i spremnika PTV-a.
• Hidraulički krugovi podijeljeni u dva ogranka.
• Male komercijalne instalacije.
• Sustavi klimatizacije putem vode.
• Primjene koje zahtijevaju troputni preusmjeravajući ventil.

Razlika između serija V4044C i V4044F

Unutar asortimana troputnih zonnih ventila Resideo postoje različite konfiguracije. V4044C1189/U nudi ON/OFF upravljanje na 230 V i povrat oprugom, ali nema pomoćni kontakt.

Varijanta V4044F1000/U dijeli priključak 3/4", Kvs 6,0 i maksimalni diferencijalni tlak od 0,69 bar, ali dodaje pomoćni mikroprekidač SPDT. Ova razlika treba se uzeti u obzir kada električna shema instalacije treba potvrditi položaj ventila ili upravljati drugim uređajima putem krajnjeg kontakta.

Tehnički podaci Resideo V4044C1189/U

• Proizvođač: Resideo.
• Obitelj: V4044C.
• Referenca: V4044C1189/U.
• Primjena: hidrauličko upravljanje.
• Tip ventila: motorizirani preusmjeravajući.
• Broj putova: 3.
• Tip upravljanja: uključi/isključi.
• Upravljački signal: ON/OFF SPST.
• Priključak: ženski navoj.
• Veličina: 3/4".
• Nazivni promjer: DN20.
• Kvs: 6,0.
• Maksimalni diferencijalni tlak: 0,69 bar.
• Maksimalni radni tlak: 8,6 bar.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Povrat: oprugom.
• Temperatura fluida: 5-88 °C.
• Tijelo: mjed.
• Priključci: unutarnji navoj.
• Pomoćni kontakt: ne.
• Ručni rad: da.
• Motorizirana glava koja se može zamijeniti: da.

Automatsko upravljanje protokom između dva kruga

Resideo V4044C1189/U s 3 puta i 3/4" omogućuje automatizaciju raspodjele vode između dva ogranka putem jednostavnog i pouzdanog sustava uključi/isključi. Njegov Kvs 6,0, tijelo od mjedi, napajanje od 230 V i povrat oprugom olakšavaju ugradnju u sustave grijanja i klimatizacije koji zahtijevaju motorizirani preusmjeravajući ventil.

Za ispravan rad posebno treba poštovati maksimalni diferencijalni tlak od 0,69 bar, raspon temperature od 5 do 88 °C te upute za spajanje, orijentaciju i održavanje koje je odredio Resideo.
