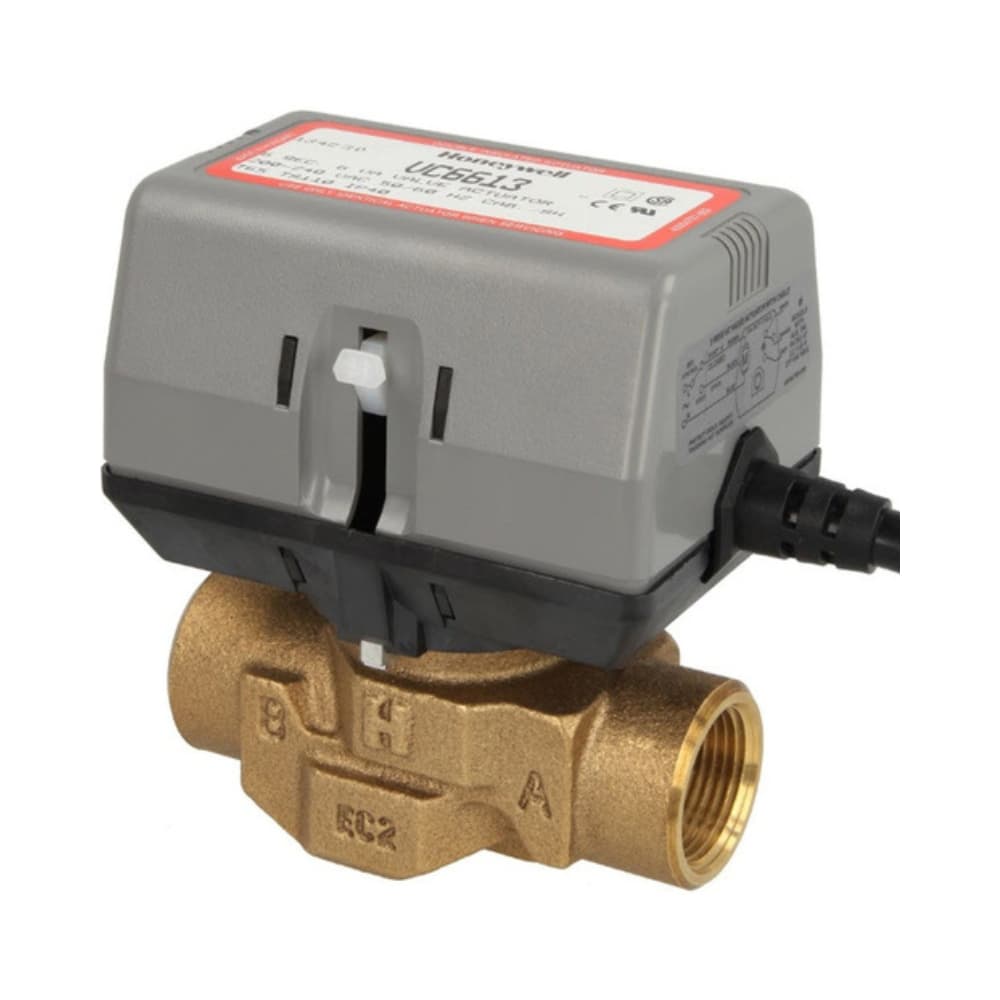

Motorizirani zonski ventil s 2 puta 3/4"

Ventil motorizirane zone Resideo VC6613AJ1000/U je hidraulički ventil s 2 puta i ženskim BSPP navojnim priključkom 3/4", dizajniran za automatsku regulaciju protoka tople ili hladne vode u sustavima grijanja i hlađenja. Ugrađuje električni aktuator na 230 V, ON/OFF upravljanje putem SPDT signala s 3 žice i pomoćni SPDT kontakt, nudeći kompaktno rješenje za zonsku regulaciju.

Serija VC namijenjena je za kućne i manje komercijalne instalacije te se može koristiti za upravljanje krugovima radijatora, fan coil jedinica, konvektora i drugih hidrauličkih potrošača. Njena uravnotežena konstrukcija omogućuje rad s statičkim tlakom do 20 bar i maksimalnim diferencijalnim tlakom od 4 bar.

Glavne značajke Resideo VC6613AJ1000/U

• Marka: Resideo.
• Serija: VC.
• Šifra: VC6613AJ1000/U.
• Vrsta: motorizirani zonalni ventil.
• Broj putova: 2.
• Priključak: 3/4" BSPP ženski navoj.
• Napajanje aktuatora: 200-240 V AC.
• Frekvencija: 50/60 Hz.
• Upravljanje: ON/OFF SPDT s 3 žice.
• Pomoćni kontakt: SPDT.
• Maksimalni statički tlak: 20 bar.
• Maksimalni diferencijalni tlak: 4 bar.
• Temperatura fluida: od 1 do 95 °C.
• Maksimalna temperatura okoline: 65 °C.
• Nominalno vrijeme otvaranja: 7 sekundi pri 50 Hz.
• Električna potrošnja: 4 VA tijekom pomicanja.
• Duljina kabela: 1 m.
• Tijelo ventila: mesing.
• Vreteno: nehrđajući čelik.
• Brtve: EPDM.

Automatsko upravljanje krugovima grijanja i hlađenja

Resideo VC6613AJ1000/U dizajniran je za automatsko otvaranje ili zatvaranje protoka vode ovisno o naredbama koje prima iz regulacijskog sustava. Može se integrirati s termostatima, aquastatima, prekidačima protoka i drugim upravljačkim uređajima kompatibilnima s njegovom električnom konfiguracijom.

U instalaciji podijeljenoj na zone omogućuje neovisno upravljanje protokom koji ide prema određenom dijelu sustava, pomažući prilagoditi rad grijanja ili hlađenja zahtjevima svake prostorije ili kruga.

Aktuator na 230 V sa SPDT upravljanjem s 3 žice

Ova varijanta serije VC koristi aktuator za mrežno napajanje od 200-240 V AC pri 50/60 Hz. U prodaji se u Španjolskoj označava kao verzija od 230 V i koristi sustav ON/OFF SPDT upravljanja putem 3 žice.

Kada regulator zatraži otvaranje, aktuator pomiče unutarnji mehanizam do odgovarajućeg položaja. Pri primitku suprotne naredbe, motor ponovno aktivira ventil do položaja zatvaranja. Stoga ne koristi klasični sustav povrata oprugom, nego motorizirano djelovanje u oba smjera.

Brzo otvaranje i zatvaranje u 7 sekundi

Nominalno vrijeme hoda koje navodi Resideo iznosi približno 7 sekundi pri 50 Hz. Pri 60 Hz proizvođač navodi otprilike 20 % brži rad.

Aktuator ima internu logiku koja osigurava da troši energiju samo tijekom pomicanja ventila prema traženom položaju. Potrošnja tijekom rada iznosi približno 4 VA.

Ugrađeni SPDT pomoćni kontakt

VC6613AJ1000/U ima SPDT pomoćni kontakt koji se može koristiti za usklađivanje položaja ventila s drugim komponentama instalacije. To omogućuje, primjerice, upravljanje cirkulacijskom pumpom, slanje signala upravljačkom sustavu ili odobravanje rada druge opreme nakon što ventil dosegne traženi položaj.

Tehnička dokumentacija serije VC navodi za pomoćni kontakt kapacitet od 1 A pri 250 V AC, 50/60 Hz, uz minimalno opterećenje od 0,05 A pri 24 V DC.

Maksimalni tlak od 20 bar

Ventil podnosi maksimalni radni statički tlak od 20 bar i maksimalni diferencijalni tlak do 4 bar. Uravnotežena konstrukcija uloška omogućuje da je brtvljenje prolaza praktički neovisno o postojećem diferencijalnom tlaku kroz ventil.

U verziji s 2 puta voda može teći u oba smjera, što pruža fleksibilnost pri projektiranju i montaži hidrauličkog kruga.

Za toplu, hladnu vodu i mješavine s glikolom

Serija VC dizajnirana je za rad s vodom i mješavinama vode s glikolom do 50 %, pod uvjetom da je kvaliteta fluida prikladna za hidrauličke instalacije prema specifikacijama Residea.

Uobičajeni temperaturni raspon medija iznosi između 1 i 95 °C. Tehnička dokumentacija također predviđa kratkotrajne vršne temperature do 120 °C pod uvjetima koje propisuje proizvođač.

Mesingano tijelo i unutarnji uložak

Hidrauličko tijelo izrađeno je od mesinga. Skup vretena uključuje nehrđajući čelik, a uložak koristi tehničke materijale kao što su Ryton, Fortron ili Noryl, ovisno o proizvodnoj verziji. Brtve i elementi za nepropusnost izrađeni su od EPDM-a.

Svi glavni pokretni i brtveni dijelovi koncentrirani su u sklopu uloška, što pojednostavljuje konstrukciju ventila i buduće postupke održavanja.

Tiho djelovanje i smanjenje vodenog udara

Resideo projektira hidrauličke ventile VC tako da koriste sinusoidalno kretanje aktuatora. Ova značajka pogoduje tihom radu i pomaže smanjiti učinke povezane s vodenim udarom kada je instalacija pravilno dimenzionirana.

Kao i u svakom hidrauličkom sustavu, prevelika brzina strujanja ili nedovoljan tlak pri visokoj temperaturi mogu uzrokovati buku u cijevima, stoga je potrebno poštovati kriterije dimenzioniranja instalacije.

Ručno otvaranje za punjenje i održavanje

Ventil ima ručicu za ručno otvaranje koja omogućuje da prolaz ostane otvoren neovisno o električnom radu. Ova funkcija može se koristiti tijekom punjenja, odzračivanja ili pražnjenja kruga, a također omogućuje ručno otvaranje ventila u slučaju prekida napajanja.

Kada se električni rad ponovno uspostavi, aktuator može ponovno automatski reagirati na naredbe regulacijskog sustava.

Zamjenjiva aktuatorska glava bez pražnjenja instalacije

Jedna od prednosti serije Resideo VC jest da se aktuatorska glava može demontirati i zamijeniti bez pražnjenja hidrauličkog kruga, pod uvjetom da tijelo ventila i sklop uloška ostanu ugrađeni u cjevovod.

Ova konstrukcija olakšava održavanje jer omogućuje intervenciju na motoru ili prijenosnom mehanizmu bez nužnog skidanja hidrauličkog tijela iz instalacije.

Ponašanje u slučaju prekida napajanja

U verzijama sa SPDT aktuatorom s 3 žice, prekid električnog napajanja uzrokuje da ventil ostane u položaju u kojem se nalazio u trenutku prekida. Kada se napajanje vrati, aktuator ponovno reagira na zahtjev regulatora.

To ponašanje treba uzeti u obzir pri projektiranju sustava, osobito kada je za primjenu potreban određeni sigurnosni položaj u slučaju električnog kvara.

Primjene ventila Resideo VC6613AJ1000/U

• Instalacije grijanja podijeljene na zone.
• Hidraulički rashladni krugovi.
• Sustavi radijatora.
• Fan coil jedinice.
• Konvektori i hidraulički emiteri.
• Male komercijalne instalacije.
• Neovisno upravljanje hidrauličkim granama.
• Sustavi upravljani termostatom ili drugim kompatibilnim SPDT uređajem.

Tehnički podaci Resideo VC6613AJ1000/U

• Proizvođač: Resideo.
• Obitelj: VC.
• Šifra: VC6613AJ1000/U.
• Konfiguracija: 2 puta.
• Vrsta priključka: BSPP ženski.
• Dimenzija: 3/4".
• Napajanje: 200-240 V AC.
• Frekvencija: 50/60 Hz.
• Vrsta upravljanja: ON/OFF SPDT, 3 žice.
• Pomoćni kontakt: SPDT.
• Potrošnja aktuatora: 4 VA tijekom rada.
• Nominalno vrijeme otvaranja: 7 sekundi pri 50 Hz.
• Maksimalni radni tlak: 20 bar.
• Maksimalni diferencijalni tlak: 4 bar.
• Normalna temperatura fluida: 1-95 °C.
• Kratkotrajni temperaturni vrh: do 120 °C.
• Maksimalna temperatura okoline: 65 °C.
• Medij: voda ili mješavina vode i glikola.
• Maksimalna koncentracija glikola: 50 %.
• Tijelo: mesing.
• Vreteno: nehrđajući čelik.
• Brtve: EPDM.
• Kabel: 1 m.
• Približna duljina tijela za 3/4": 94 mm.
• Približna širina aktuatora: 68 mm.
• Približna visina sklopa s 2 puta: 113 mm.
• Ručno upravljanje: da.
• Aktuator se može demontirati bez pražnjenja kruga: da.

Kompaktni motorizirani ventil za zonsku regulaciju

Resideo VC6613AJ1000/U nudi rješenje za regulaciju protoka u instalacijama koje zahtijevaju motorizirani ventil s 2 puta, ženski priključak 3/4" i napajanje od 230 V. Njegovo brzo djelovanje, visoka dopuštena tlačna otpornost i mogućnost zamjene glave bez pražnjenja kruga olakšavaju i ugradnju i kasnije održavanje.

Za ispravan rad potrebno je poštovati granice tlaka i temperature, električnu shemu povezivanja i upute za montažu koje je propisao Resideo, kao i provjeriti kompatibilnost korištenog regulatora s njegovim ON/OFF SPDT sustavom s 3 žice.
