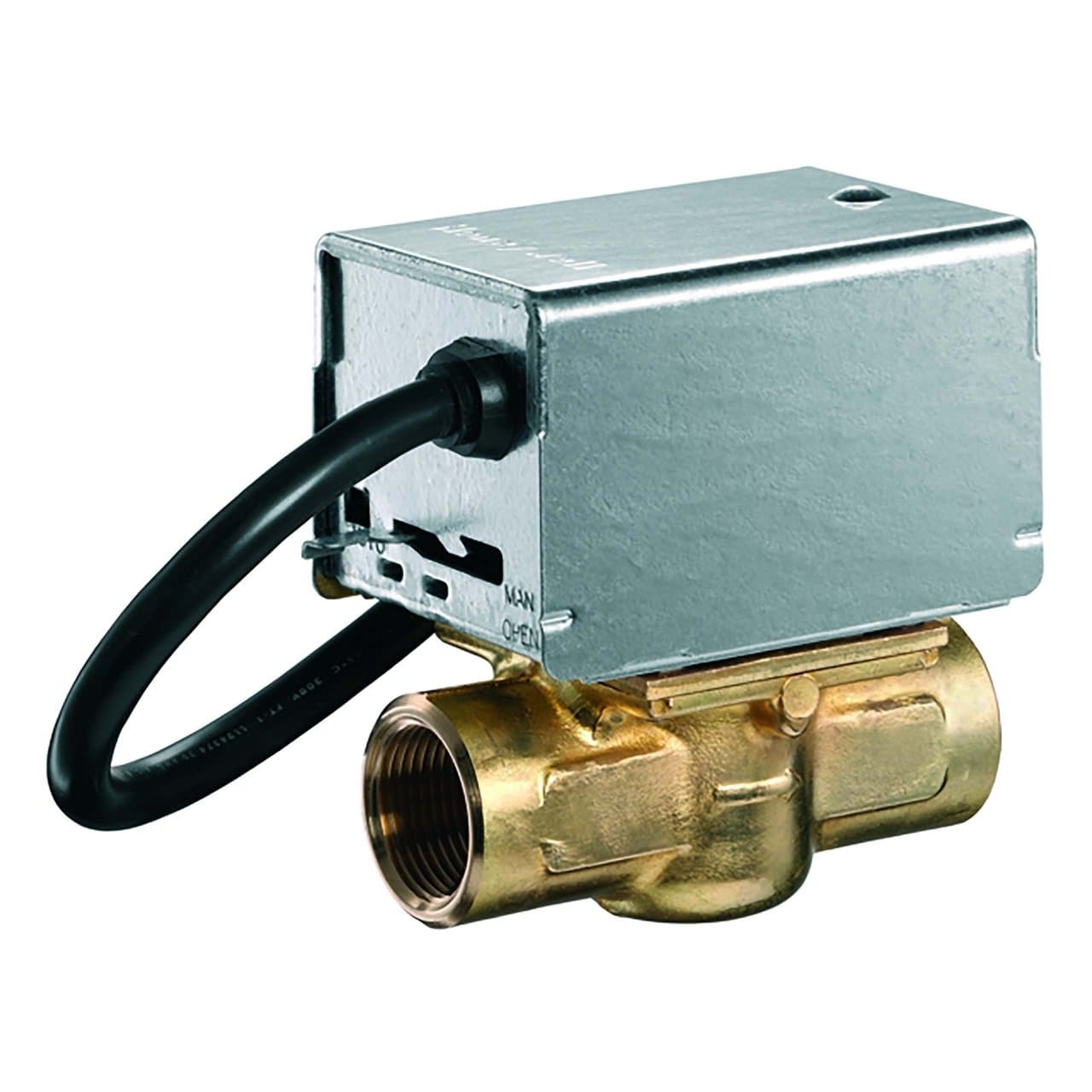

Motorizirani zonski ventil s 2 puta 1"

Motorizirani zonalni ventil Resideo V4043H1122/U je dvosmjerni ventil s unutarnjim navojnim priključkom od 1", dizajniran za automatsku kontrolu protoka vode u hidrauličkim sustavima grijanja i hlađenja. Ima Kvs 8,6, električni aktuator na 230 V, on/off rad, povrat oprugom i pomoćni kontakt SPDT, pružajući kompaktno rješenje za neovisnu regulaciju krugova ili zona.

Ovaj ventil radi u konfiguraciji normalno zatvoren: kada nije pod naponom, opruga održava prolaz vode zatvorenim. Kada se dovede napon, aktuator otvara ventil i omogućuje protok kroz krug. Posebno je prikladan za kućne instalacije i manje komercijalne primjene gdje je potrebno automatizirati dovod tople ili hladne vode u određenu zonu.

Glavne značajke Resideo V4043H1122/U

• Marka: Resideo.
• Serija: V4043H.
• Referenca: V4043H1122/U.
• Tip: motorizirani zonalni ventil s 2 puta.
• Rad: on/off.
• Položaj bez napona: normalno zatvoren.
• Priključak: unutarnji BSPP navoj 1".
• Nazivni promjer: DN25.
• Kvs: 8,6.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Električna potrošnja: 9,6 VA.
• Jakost struje: približno 0,04 A.
• Povrat: oprugom u zatvoreni položaj.
• Pomoćni kontakt: SPDT.
• Maksimalni radni tlak: 8,6 bar.
• Maksimalna diferencijalna tlačna razlika pri zatvaranju: 0,45 bar.
• Temperatura medija: od 5 do 88 °C.
• Nominalno vrijeme otvaranja: približno 15 sekundi.
• Tijelo: mesing.
• Vreteno: nehrđajući čelik.
• Element za zatvaranje: NBR.
• Brtve: EPDM.
• Ručni pogon: da.
• Duljina kabela: 1 m.

Automatska kontrola protoka po zonama

Resideo V4043H1122/U omogućuje automatsko otvaranje ili zatvaranje hidrauličkog kruga ovisno o potrebi za grijanjem ili hlađenjem. Može se integrirati u instalacije podijeljene po zonama za neovisnu kontrolu protoka vode prema radijatorima, fan coil jedinicama, krugovima grijanja ili drugim kompatibilnim emiterima.

Kada termostat ili regulator zatraži rad, aktuator dobiva napajanje i otvara ventil. Kada električni signal nestane, mehanizam povrata oprugom automatski zatvara protok, ostavljajući krug izoliranim.

Normalno zatvoren ventil s povratom oprugom

Početni položaj ovog ventila je zatvoren. To znači da, u odsutnosti električnog napajanja, voda ne cirkulira kroz tijelo ventila. Kada se aktuator napaja, motor svladava silu opruge i pomiče mehanizam u otvoreni položaj.

Nakon prekida napajanja, opruga automatski vraća ventil u početni položaj. Ovakav rad posebno je praktičan u zonalnim sustavima, jer svaki krug ostaje zatvoren dok nema potrebe za radom.

Priključak 1" i Kvs 8,6

Referenca V4043H1122/U odnosi se na verziju s unutarnjim BSPP navojnim priključkom 1" i nazivnim promjerom DN25. Njegov hidraulički kapacitet definiran je s Kvs 8,6, prema komercijalnoj dokumentaciji Residea za europsko tržište.

Ova vrijednost mora se uzeti u obzir pri dimenzioniranju instalacije zajedno s potrebnim protokom i raspoloživim padom tlaka, kako bi ventil radio unutar uvjeta koje je propisao proizvođač.

Maksimalni radni tlak 8,6 bar

Ventil podnosi maksimalni statički radni tlak od 8,6 bar. Za ovu DN25 verziju od 1", Resideo navodi maksimalnu diferencijalnu tlačnu razliku pri zatvaranju od 0,45 bar.

Diferencijalni tlak posebno je važan kod zonalnih ventila, jer prevelika razlika između ulaza i izlaza može spriječiti pravilno zatvaranje mehanizma. Stoga tu vrijednost treba provjeriti tijekom hidrauličkog proračuna kruga.

Električni aktuator 230 V

Aktuator modela V4043H1122/U radi s napajanjem od 230 V AC pri 50 Hz. Njegova nominalna električna potrošnja iznosi približno 9,6 VA, uz struju blizu 0,04 A.

Ventil koristi dvozonski pogon, pa je predviđen za potpuno otvoren ili potpuno zatvoren rad, a ne za kontinuiranu proporcionalnu regulaciju protoka.

Ugrađeni pomoćni kontakt SPDT

Model V4043H ima pomoćni SPDT kontakt krajnjeg položaja. Taj kontakt omogućuje korištenje položaja ventila kao električnog signala za koordinaciju drugih komponenti instalacije.

Na primjer, može se koristiti za odobravanje rada kotla ili cirkulacijske pumpe nakon što ventil dosegne odgovarajući položaj. Resideo za ovaj pomoćni kontakt navodi kapacitet od 2,2 A pri 220-240 V AC i 50 Hz.

Otvaranje za približno 15 sekundi

Nominalno vrijeme koje Resideo navodi za otvaranje ovog ventila iznosi približno 15 sekundi. Motorizirani mehanizam otvara se postupno do postizanja traženog krajnjeg položaja.

Kada se napajanje prekine, mehanički povrat oprugom vraća mehanizam u zatvoreni položaj, bez potrebe za električnim napajanjem motora tijekom zatvaranja.

Ručni pogon

Ventil ima ručicu za ručno otvaranje koja omogućuje upravljanje mehanizmom kada nema električnog napajanja. Ova funkcija korisna je tijekom određenih operacija punjenja, pražnjenja, odzračivanja, puštanja u rad ili provjere instalacije.

Kada se električni rad ponovno uspostavi, ventil se može vratiti u svoj normalni automatski način rada.

Za vodu i mješavine s glikolom

Resideo navodi ovaj ventil za kontrolu vode i mješavina vode s do 50 % glikola, u skladu s uvjetima navedenima u VDI 2035. To omogućuje uporabu u hidrauličkim sustavima grijanja i hlađenja koji zahtijevaju zaštitu od smrzavanja.

Dopušteni temperaturni raspon medija iznosi od 5 do 88 °C, što pokriva uobičajene uvjete brojnih sustava klimatizacije i vodenog grijanja.

Robusna konstrukcija

Tijelo ventila izrađeno je od mjedi, dok je sjedište također od mjedi. Vreteno je od nehrđajućeg čelika, a element za zatvaranje izrađen je od NBR-a, s EPDM brtvama.

Ova kombinacija materijala osmišljena je za pouzdan rad u zatvorenim hidrauličkim krugovima unutar granica tlaka, temperature i kvalitete vode koje je odredio Resideo.

Pojednostavljeno održavanje

Jedna od prednosti serije V4043H jest da se cijela motorizirana glava može demontirati ili zamijeniti bez odspajanja hidrauličkog tijela s cjevovoda i bez pražnjenja instalacije. Motor se također može zamijeniti bez uklanjanja tijela ventila.

Ova konstrukcija znatno olakšava održavanje kada se intervencija odnosi samo na aktuator ili njegove električne komponente.

Kompaktna instalacija

Resideo opisuje seriju V4043H kao kompaktno rješenje koje olakšava montažu u instalacijama gdje je raspoloživ prostor ograničen. Oprema se isporučuje s električnim kabelom duljine približno 1 metar, što olakšava povezivanje sa sustavom upravljanja.

Instalacija mora poštovati smjer protoka označen na tijelu i položaje montaže koje je propisao proizvođač. Glava mora ostati dostupna radi budućih provjera i održavanja.

Uobičajene primjene

• Kućne instalacije grijanja.
• Sustavi grijanja podijeljeni po zonama.
• Neovisni hidraulički krugovi.
• Instalacije s radijatorima.
• Sustavi vodenog klimatiziranja.
• Manje komercijalne instalacije.
• Kontrola tople ili hladne vode.
• Krugovi s kompatibilnim mješavinama vode i glikola.
• Instalacije gdje je potrebno koordinirati ventil s pumpom ili kotlom putem pomoćnog kontakta.

Tehnički podaci Resideo V4043H1122/U

• Proizvođač: Resideo.
• Obitelj: V4043H.
• Referenca: V4043H1122/U.
• Primjena: hidraulička kontrola.
• Tip ventila: motorizirani zonalni.
• Broj putova: 2.
• Konfiguracija: ravni prolaz.
• Upravljanje: dva položaja, on/off.
• Položaj bez napajanja: zatvoren.
• Radnja: povrat oprugom na zatvaranje.
• Priključak: unutarnji BSPP navoj.
• Veličina: 1".
• Nazivni promjer: DN25.
• Kvs: 8,6.
• Maksimalni radni tlak: 8,6 bar.
• Maksimalna diferencijalna tlačna razlika pri zatvaranju: 0,45 bar.
• Napon: 230 V AC.
• Frekvencija: 50 Hz.
• Potrošnja snage: 9,6 VA.
• Struja: 0,04 A.
• Nominalno vrijeme otvaranja: 15 sekundi.
• Temperatura medija: 5-88 °C.
• Maksimalna temperatura okoline: 52 °C.
• Relativna vlažnost: 5-95 %, bez kondenzacije.
• Pomoćni kontakt: SPDT.
• Kapacitet pomoćnog kontakta: 2,2 A pri 220-240 V AC, 50 Hz.
• Tijelo: mesing.
• Sjedište: mesing.
• Vreteno: nehrđajući čelik.
• Zatvarajući element: NBR.
• Brtve: EPDM.
• Ručno otvaranje: da.
• Duljina kabela: 1 m.

Motorizirani ventil od 1" za zonalnu regulaciju

Resideo V4043H1122/U kombinira priključak od 1", Kvs 8,6, pogon na 230 V, povrat oprugom i pomoćni kontakt SPDT za automatizaciju kontrole krugova grijanja i hlađenja. Njegova normalno zatvorena konfiguracija omogućuje da svaka zona ostane izolirana dok nema potrebe za radom.

Mogućnost ručnog otvaranja i zamjene motorizirane glave bez pražnjenja kruga olakšava i puštanje u rad i kasnije održavanje. Za ispravan rad posebno treba poštovati maksimalnu diferencijalnu tlačnu razliku od 0,45 bar, temperaturni raspon i električne i hidrauličke upute koje daje Resideo.
