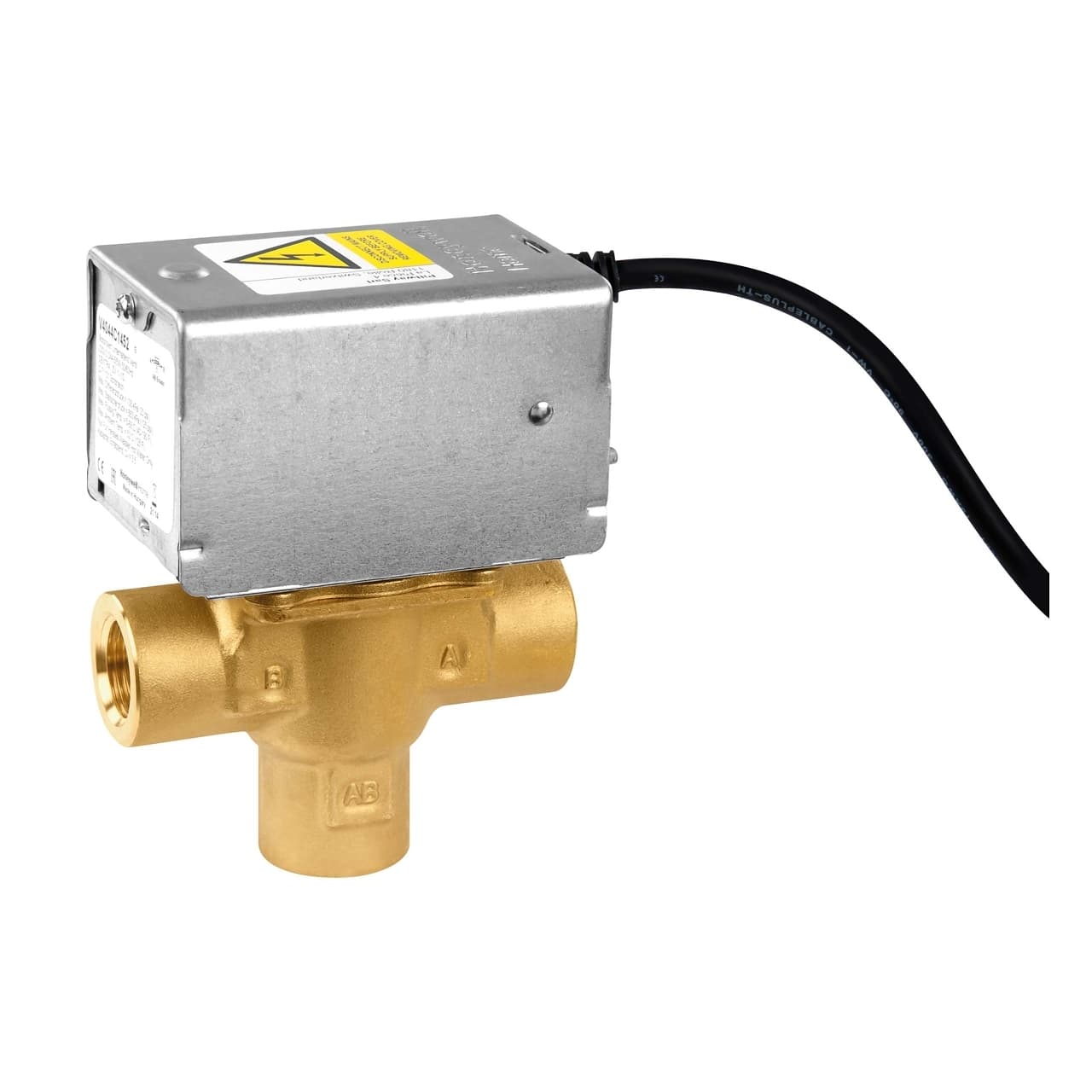

Motorizirani troputni zonski ventil 1"

Motorizirani zonni ventil Resideo V4044F1034/U je preusmjeravajući ventil s 3 puta i unutarnjim navojnim priključkom 1" (DN25), dizajniran za kontrolu protoka tople ili hladne vode u sustavima grijanja i hlađenja. Opremljen električnim aktuatorom od 230 V, povratom oprugom i pomoćnim kontaktom SPST, omogućuje automatsko upravljanje cirkulacijom između različitih grana hidrauličke instalacije.

Ovaj model pripada seriji V4044F tvrtke Resideo i posebno je prikladan za kućne instalacije i manje komercijalne primjene. Njegovo tijelo od mjedi, dvo-položajno upravljanje i kompaktna konstrukcija olakšavaju integraciju u hidrauličke sustave klimatizacije, grijanja i hlađenja.

Glavne značajke ventila Resideo V4044F1034/U

• Vrsta: motorizirani zonni preusmjeravajući ventil s 3 puta.
• Priključak: unutarnji navoj 1".
• Nazivni promjer: DN25.
• Napajanje: 230 V AC, 50 Hz.
• Upravljanje: električno s dva položaja i povratom oprugom.
• Kvs vrijednost: 8,1.
• Maksimalni radni tlak: 8,6 bar.
• Maksimalni diferencijalni tlak zatvaranja: 0,55 bar.
• Pomoćni kontakt: SPST.
• Temperatura medija: od 5 do 88 °C.
• Maksimalna temperatura okoline: 50 °C.
• Materijal tijela: mjed.
• Poklopac i baza aktuatora: pocinčani čelik.
• Šifra: V4044F1034/U.

Automatska kontrola protoka u sustavima grijanja i hlađenja

Resideo V4044F1034/U osmišljen je za automatsko preusmjeravanje protoka između putova AB-A i AB-B. Na taj način omogućuje usmjeravanje vode prema različitim krugovima ovisno o zahtjevima instalacije, što ga čini prikladnim za zonno grijanje, hidrauličku klimatizaciju i druge primjene u kojima je potrebno automatski odabrati jednu od dvije hidrauličke putanje.

Njegov dvo-položajni rad pojednostavljuje upravljanje instalacijom: električni signal aktivira motor ventila, a sustav povrata oprugom omogućuje automatski povrat u odgovarajući položaj kada napajanje prestane.

Priključak 1" i Kvs kapacitet 8,1

Ventil ima unutarnje navojne priključke 1", što odgovara DN25, uobičajenoj mjeri u hidrauličkim krugovima grijanja i hlađenja. Njegova Kvs vrijednost 8,1 omogućuje rad u instalacijama koje zahtijevaju veći protok unutar hidrauličkih granica koje je odredio proizvođač.

Prema Resideu, maksimalni radni tlak iznosi 8,6 bar, dok je maksimalni diferencijalni tlak za zatvaranje 0,55 bar.

Motorizirani aktuator 230 V s povratom oprugom

Aktuator radi s napajanjem od 230 V AC pri 50 Hz i koristi sustav povrata oprugom. Ventil je dizajniran za ciklički rad, prebacujući se između svoja dva položaja prema naredbama upravljačkog sustava.

Mehanizam također uključuje ručno upravljanje, korisno za pozicioniranje ventila kada je to potrebno tijekom određenih instalacijskih ili servisnih postupaka, ili u slučaju izostanka napajanja.

Ugrađeni pomoćni kontakt SPST

Jedna od prepoznatljivih značajki verzije V4044F je ugrađeni pomoćni granični kontakt SPST. Taj kontakt omogućuje usklađivanje rada ventila s drugim uređajima u instalaciji, primjerice kotlom, cirkulacijskom pumpom ili drugim komponentama upravljačkog sustava.

Na taj način ventil može biti dio regulacijskih sustava u kojima je potrebno električno potvrditi određeni položaj prije aktiviranja drugog elementa instalacije.

Robusna konstrukcija za hidrauličke instalacije

Hidrauličko tijelo Resideo V4044F1034/U izrađeno je od mjedi, dok su poklopac i baza aktuatora od pocinčanog čelika. Vreteno je od nehrđajućeg čelika, a unutarnji brtveni elementi uključuju elastomerne materijale prilagođene radu s vodenim krugovima.

Ventil se može koristiti s vodom ili mješavinama vode i glikola kompatibilnima sa specifikacijama koje navodi Resideo i normom VDI 2035. Raspon temperature medija iznosi od 5 do 88 °C, pa se može primjenjivati i u sustavima grijanja i u sustavima hlađenja.

Pojednostavljeno održavanje

Konstrukcija serije V4044 osmišljena je tako da olakša ugradnju i održavanje. Resideo navodi da se motorizirani sklop može zamijeniti bez demontaže hidrauličkih priključaka tijela ventila i bez potpunog pražnjenja sustava, čime se smanjuje potreban zahvat tijekom servisiranja.

Osim toga, kompaktan dizajn olakšava ugradnju u tehničke prostorije, instalacijske ormare i druge prostore s ograničenim raspoloživim mjestom.

Primjene zonnog ventila Resideo V4044F1034/U

Ovaj motorizirani ventil s 3 puta namijenjen je hidrauličkoj kontroli u različitim vrstama instalacija, među kojima su:

• kućne instalacije grijanja,
• sustavi grijanja podijeljeni po zonama,
• vodeni rashladni krugovi,
• hidraulički sustavi klimatizacije,
• male komercijalne instalacije,
• upravljanje i preusmjeravanje tople ili hladne vode između dva kruga,
• instalacije u kojima je potrebno uskladiti ventil s pumpom, kotlom ili drugim uređajem putem pomoćnog kontakta.

Tehnički podaci za Resideo V4044F1034/U

• Marka: Resideo.
• Serija: V4044F.
• Šifra: V4044F1034/U.
• Vrsta ventila: preusmjeravajući zonni ventil.
• Broj putova: 3.
• Vrsta upravljanja: 2 položaja.
• Veličina priključka: 1".
• Nazivni promjer: DN25.
• Vrsta priključka: unutarnji BSPP navoj.
• Kvs: 8,1.
• Cv: 9,5.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Pomoćni kontakt: da.
• Vrsta pomoćnog kontakta: SPST.
• Povrat: oprugom.
• Ručno upravljanje: da.
• Maksimalni radni tlak: 8,6 bar.
• Maksimalni diferencijalni tlak zatvaranja: 0,55 bar.
• Minimalna temperatura medija: 5 °C.
• Maksimalna temperatura medija: 88 °C.
• Maksimalna temperatura okoline: 50 °C.
• Materijal tijela: mjed.
• Materijal vretena: nehrđajući čelik.
• Materijal kugle: NBR.
• Materijal brtvi: EPDM.
• Kompatibilni mediji: voda i mješavine voda-glikol prema uvjetima koje navodi proizvođač.

3-putni ventil za zonnu regulaciju

Zahvaljujući kombinaciji DN25 priključka 1", Kvs 8,1, napajanja 230 V, povrata oprugom i pomoćnog kontakta, Resideo V4044F1034/U omogućuje automatizaciju raspodjele vode u sustavima grijanja i hlađenja. Njegova konfiguracija s tri puta olakšava prebacivanje između dva kruga, dok pomoćni kontakt omogućuje integraciju s drugim komponentama klimatizacijskog sustava.

Za ispravan rad ventila potrebno je poštovati smjer protoka, položaje ugradnje, granice tlaka i temperature te upute za električno povezivanje koje navodi Resideo.
