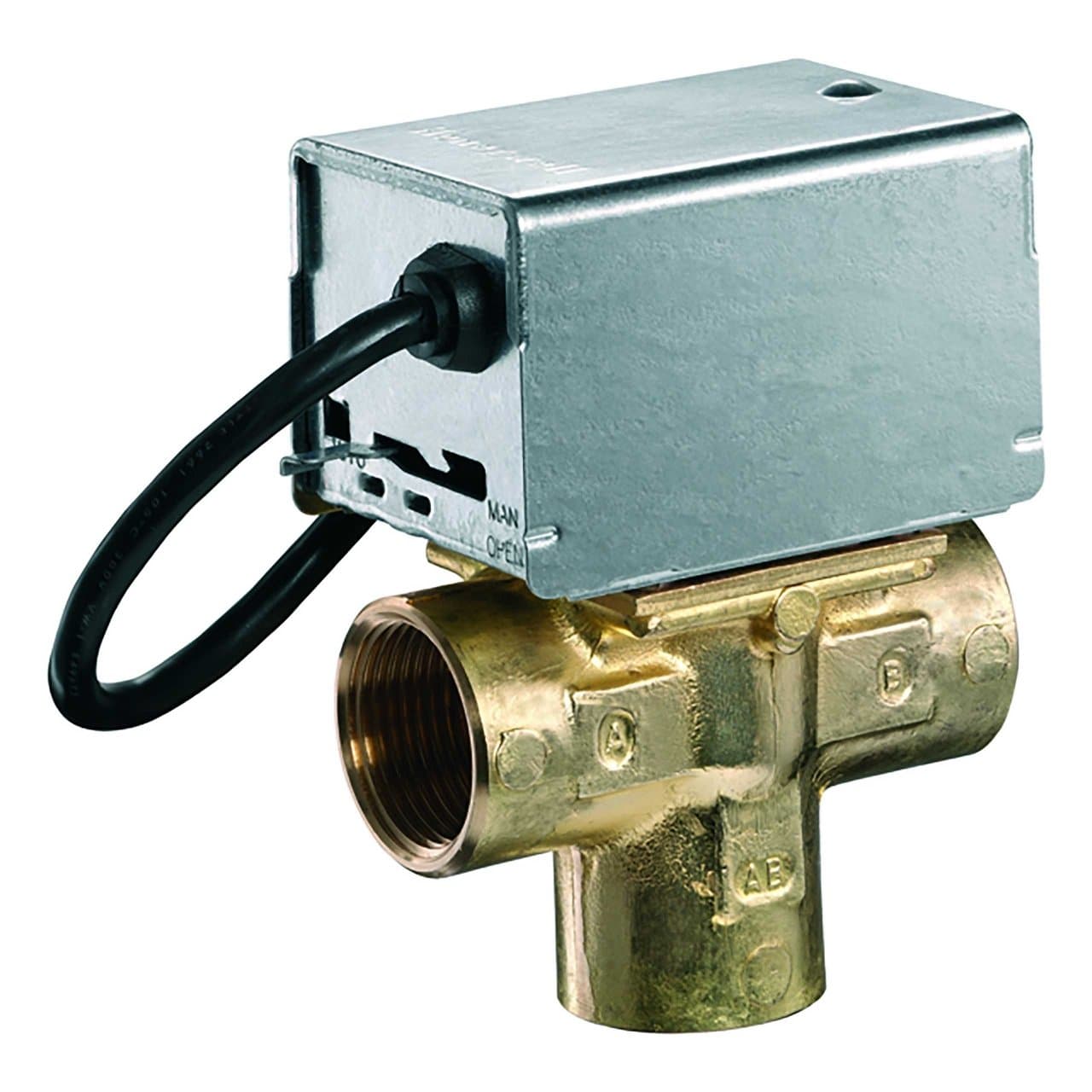

Motorizirani troputni zonski ventil 1"

Resideo V4044C1312/U motorizirani zonni ventil je preusmjeravajući ventil s 3 puta i ženskim navojnim priključcima 1", dizajniran za automatsko usmjeravanje protoka vode između dva kruga u sustavima grijanja i pripreme potrošne tople vode. Radi pomoću električnog aktuatora na 230 V / 50 Hz s povratom oprugom i nudi Kvs 8,1, pružajući kompaktno rješenje za kućne hidrauličke instalacije i manje komercijalne primjene.

Ova verzija serije V4044C radi putem upravljanja uključeno/isključeno i ima tijelo od mjedi predviđeno za temperature medija između 5 i 88 °C. Za izvedbu od 1", Resideo navodi maksimalni diferencijalni tlak od 0,55 bar, dok je maksimalni radni tlak serije 8,6 bar.

Glavne značajke Resideo V4044C1312/U

• Marka: Resideo.
• Serija: V4044C.
• Referenca: V4044C1312/U.
• Tip: motorizirani preusmjeravajući zonni ventil.
• Broj putova: 3.
• Rad: uključeno/isključeno.
• Priključci: ženski navoj 1".
• Nazivni promjer: DN25.
• Kvs: 8,1.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Upravljački signal: SPST.
• Povrat: oprugom.
• Maksimalni radni tlak: 8,6 bar.
• Maksimalni diferencijalni tlak: 0,55 bar.
• Temperatura medija: od 5 do 88 °C.
• Temperatura okoline: od 5 do 50 °C.
• Tijelo ventila: mjed.
• Poklopac i baza aktuatora: pocinčani čelik.
• Duljina kabela: 1.000 mm.

Motorizirani preusmjeravajući ventil s 3 puta

V4044C1312/U je koncipiran za usmjeravanje protoka prema jednom od dva kruga. Za razliku od miješajućeg ventila, njegov je rad usmjeren na odabir jednog ili drugog hidrauličkog puta, omogućujući automatsko upravljanje raspodjelom vode prema potrebama instalacije.

Resideo navodi da se serija V4044C može koristiti za kontrolu protoka između krugova grijanja i potrošne tople vode u potpuno pumpanim centralnim sustavima. Ventil propušta protok samo prema jednoj zoni u jednom trenutku, što olakšava prioritetno ili automatsko odabiranje između različitih krugova.

Ženski navojni priključci 1"

Referenca V4044C1312/U odnosi se upravo na varijantu s priključcima 1". Unutarnji navojni priključci olakšavaju ugradnju u uobičajene hidrauličke instalacije pomoću kompatibilnih fitinga.

Za ovu veličinu Resideo navodi Kvs 8,1, parametar koji predstavlja hidraulički kapacitet prolaza ventila i koji treba uzeti u obzir zajedno s projektnim protokom i raspoloživim padom tlaka u instalaciji.

Maksimalni diferencijalni tlak od 0,55 bar

Varijanta od 1" podnosi maksimalni diferencijalni tlak od 0,55 bar. Ova vrijednost određuje najveću razliku tlaka preko ventila u uvjetima rada koje je definirao proizvođač.

Maksimalni radni tlak naveden za seriju V4044 iznosi 8,6 bar. Obje vrijednosti treba provjeriti tijekom hidrauličkog dimenzioniranja kako bi se osiguralo da ventil može ispravno izvršavati otvaranje i povrat.

Električni aktuator na 230 V

Aktuator radi s napajanjem od 230 V AC pri 50 Hz, što je uobičajena konfiguracija u kućnim sustavima grijanja. Upravljanje je tipa uključeno/isključeno putem SPST signala.

Kada aktuator primi napajanje, motor pomiče ventil u odgovarajući položaj. Kada napon nestane, povratna opruga ponovno pomiče mehanizam u početni položaj.

Povrat oprugom

Sustav mehaničkog povrata omogućuje da ventil automatski zauzme definirani položaj kada prestane dobivati napajanje. Prema dokumentaciji Resideo za seriju V4044C, ventil se električno pomiče prema priključku A, a vraća prema priključku B djelovanjem opruge.

Proizvođač navodi približno 18 sekundi za motorizirani pomak prema priključku A i oko 8 sekundi za povrat oprugom prema priključku B.

Upravljanje uključeno/isključeno

Resideo V4044C1312/U radi putem jednostavnog sustava ON/OFF ili uključeno/isključeno. To omogućuje upravljanje putem termostata, aquastata ili drugih kompatibilnih regulacijskih elemenata koji daju potreban signal aktuatoru.

Ovakav način rada posebno je prikladan kada je potrebno samo odabrati između dva hidraulička puta bez proporcionalne regulacije protoka.

Bez ugrađenog pomoćnog kontakta

Serija V4044C odnosi se na izvedbe bez ugrađenog pomoćnog mikroprekidača. Resideo razlikuje ove ventile od serije V4044F, koja uključuje pomoćni kontakt za signalizaciju ili upravljanje drugim uređajima.

Zbog toga je V4044C1312/U posebno namijenjen instalacijama u kojima je potrebno samo hidrauličko preklapanje između dva kruga, bez dodatnog električnog signala krajnjeg položaja.

Za vodu i mješavine vode s glikolom

Ventil je prikladan za rad s vodom i mješavinama vode s glikolom koje su kompatibilne sa zahtjevima koje navodi Resideo i s uvjetima definiranim prema VDI 2035.

Dopušteni temperaturni raspon medija iznosi od 5 do 88 °C, što omogućuje uporabu u sustavima grijanja kao i u drugim hidrauličkim sustavima koji rade unutar tog raspona.

Tijelo od mjedi

Hidrauličko tijelo izrađeno je od mjedi, što osigurava mehaničku otpornost za uobičajen rad u sustavima grijanja. Poklopac i baza aktuatora izrađeni su od pocinčanog čelika, čime se štiti električni i pogonski mehanizam.

Njegova konstrukcija objedinjuje tijelo ventila i motorizirani aktuator u jednoj cjelini, pojednostavljujući ugradnju u nove sustave ili pri zamjeni kompatibilnog ventila.

Primjene V4044C1312/U

Ovaj preusmjeravajući ventil može se koristiti u instalacijama gdje je potrebno automatski odabrati jedan od dva hidraulička kruga. Među uobičajenim primjenama su:

• Kućni sustavi grijanja.
• Instalacije grijanja i pripreme PTV-a.
• Preklapanje između kruga grijanja i spremnika tople vode.
• Hidrauličke instalacije podijeljene u dva kruga.
• Potpuno pumpani centralni sustavi.
• Manje komercijalne HVAC instalacije.
• Primjene s vodom ili kompatibilnim mješavinama vode i glikola.

Rad između priključaka A i B

V4044 je preusmjeravajući ventil koji koristi zajednički priključak za usmjeravanje protoka prema jednom od druga dva priključka. Kada aktuator promijeni položaj, protok vode prebacuje se između oba puta, sprječavajući istodobno napajanje dviju zona u primjenama za koje je ventil dizajniran.

Ovo je načelo posebno korisno u sustavima gdje postoji prioritet potrošne tople vode ili gdje jedan izvor topline mora naizmjenično napajati različite dijelove instalacije.

Ugradnja i održavanje

Ventil treba ugraditi uz poštivanje označavanja i rasporeda priključaka koje navodi Resideo. Također treba uzeti u obzir smjer protoka, dopušteni položaj aktuatora i potreban prostor za buduće održavanje.

Proizvođač nudi specifične motore, pogonske glave i setove za održavanje za obitelj V4044, što olakšava zamjenu pojedinih komponenti bez potrebe za zamjenom cijelog sklopa.

Za ispravan rad potrebno je poštovati granice temperature, statičkog tlaka i diferencijalnog tlaka, kao i upute za električno spajanje navedene u proizvođačkim uputama.

Tehnički podaci Resideo V4044C1312/U

• Proizvođač: Resideo.
• Obitelj: V4044C.
• Referenca: V4044C1312/U.
• Proizvod: motorizirani zonni ventil.
• Konfiguracija: 3 puta.
• Hidraulička funkcija: preusmjeravajuća.
• Upravljanje: uključeno/isključeno.
• Ulazni signal: SPST.
• Priključci: ženski navoj.
• Veličina: 1".
• DN: 25.
• Kvs: 8,1.
• Maksimalni diferencijalni tlak: 0,55 bar.
• Maksimalni radni tlak: 8,6 bar.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Povrat: putem opruge.
• Približno vrijeme aktiviranja prema priključku A: 18 sekundi.
• Približno vrijeme povrata prema priključku B: 8 sekundi.
• Temperatura medija: 5-88 °C.
• Temperatura okoline: 5-50 °C.
• Medij: voda ili mješavina vode i glikola u skladu s uvjetima proizvođača.
• Materijal tijela: mjed.
• Poklopac aktuatora: pocinčani čelik.
• Baza aktuatora: pocinčani čelik.
• Duljina kabela: 1.000 mm.
• Pomoćni kontakt: nije ugrađen u verziji V4044C.

3-putni ventil za grijanje i PTV

Resideo V4044C1312/U kombinira navojni priključak 1", Kvs 8,1, električni pogon na 230 V i povrat oprugom za automatsko upravljanje protokom između dva kruga. Njegova preusmjeravajuća konfiguracija posebno je korisna u sustavima gdje je potrebno izmjenjivati grijanje i proizvodnju potrošne tople vode.

Njegovo tijelo od mjedi i rad uključeno/isključeno pružaju jednostavno rješenje za automatizaciju raspodjele vode. Za postizanje predviđenih performansi potrebno je pravilno dimenzionirati krug i poštovati maksimalni diferencijalni tlak od 0,55 bar te ostale uvjete ugradnje koje navodi Resideo.
