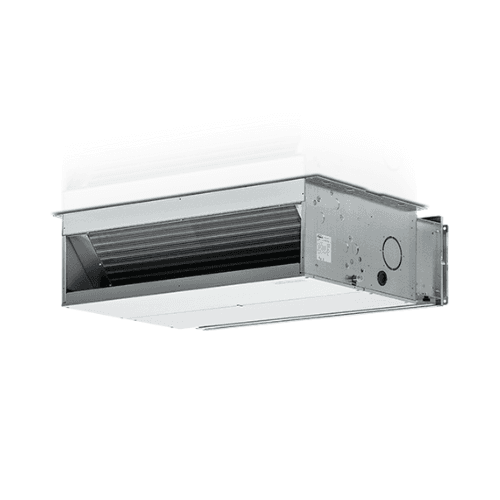

Kanalni fancoil Galletti UTN 22A s 2 cijevi 9,4 kW hlađenje / 8,7 kW grijanje

Galletti UTN 22A kanalni fancoil, referenca UT22A0L00000N0A, je kanalna hidronična terminalna jedinica visokog tlaka dizajnirana za 2-cijevne klimatizacijske sustave. Ugrađuje visokoučinkovitu izmjenjivačku bateriju, centrifugalne ventilatore s dvostrukim usisom i električni motor s 3 brzine, što omogućuje prilagodbu protoka zraka i raspoloživog tlaka potrebama instalacije.

Njezin dizajn omogućuje ugradnju u vodoravnom ili okomitom položaju, što olakšava integraciju u spuštene stropove, tehničke prostorije i druge skrivene instalacije. Model UTN 22A osigurava do 2.222 m³/h protoka zraka i korisni statički tlak do 75 Pa u trenutno certificiranim nazivnim točkama tvrtke Galletti.

Kanalni fancoil Galletti UTN 22A s 2 cijevi

Konfiguracija UT22A0L00000N0A odnosi se na jedinicu za 2-cijevne hidroničke instalacije, pa se jedna glavna baterija koristi naizmjenično za hlađenje ili grijanje, ovisno o temperaturi vode koju isporučuje generator.

Ovakav tip instalacije uobičajen je uz:

• Toplinske pumpe zrak-voda.
• Hladnjake vode.
• Kotlove.
• Centralizirane hidroničke sustave.
• Stambene i tercijarne klimatizacijske instalacije.

Visokoučinkovita verzija 22A

U službenom Galletti konfiguratoru slovo A označava visokoučinkovitu kanalnu verziju, razlikujući je od standardnih D verzija iste serije.

Glavna baterija UTN 22A sastoji se od 4 reda bakrenih cijevi s aluminijskim lamelama učvršćenima mandriranjem, što osigurava veliku površinu toplinske izmjene.

Motor s 3 brzine

Kod konfiguracije ove reference uključuje motor tipa 0, koji Galletti označava kao električni motor s 3 brzine.

Motor je montiran na antivibracijskim nosačima, ima trajni kondenzator i toplinsku zaštitu namota te je izravno spojen na sklop ventilatora.

Tri brzine omogućuju prilagodbu rada fancoila prema toplinskom zahtjevu, potrebnom protoku zraka i gubicima tlaka u mreži kanala.

Protok zraka do 2.222 m³/h

Za UTN 22A, Galletti certificira sljedeće nazivне protoke zraka:

• Minimalna brzina: 1.436 m³/h.
• Srednja brzina: 1.819 m³/h.
• Maksimalna brzina: 2.222 m³/h.

Ovaj kapacitet omogućuje primjenu jedinice u kanalnim instalacijama gdje je potrebno transportirati znatnu količinu zraka prema jednoj ili više ispusnih rešetki.

Korisni statički tlak do 75 Pa

Raspoloživi tlak varira ovisno o odabranoj brzini:

• Minimalna brzina: 31 Pa.
• Srednja brzina: 50 Pa.
• Maksimalna brzina: 75 Pa.

Ove vrijednosti omogućuju dimenzioniranje mreže kanala uzimajući u obzir gubitke uzrokovane ravnim dionicama, koljenima, rešetkama, difuzorima, filtrima i drugim elementima distribucije zraka.

Iako serija UTN u cjelini može postići više tlakove u određenim konfiguracijama, za UTN 22A treba koristiti specifične vrijednosti 31, 50 i 75 Pa certificirane za njegove tri nazivне brzine.

Trenutne performanse u hlađenju

U aktualnoj tehničkoj dokumentaciji Gallettija, rashladne performanse UTN 22A certificirane su s vodom na 7/12 °C i ulaznim zrakom na 27 °C suhog termometra i 19 °C vlažnog termometra, u skladu s EN 1397:2021.

• Minimalna brzina: 9,20 kW.
• Srednja brzina: 11,2 kW.
• Maksimalna brzina: 13,1 kW.

Odgovarajuća osjetna rashladna snaga iznosi:

• Minimalna: 6,76 kW.
• Srednja: 8,32 kW.
• Maksimalna: 9,85 kW.

Dostupna snaga u stvarnoj instalaciji varirat će ovisno o temperaturama vode i zraka, hidrauličkom protoku i odabranoj brzini ventilacije.

Trenutne performanse u grijanju

Za grijanje, Galletti certificira performanse s vodom na 45/40 °C i ulaznim zrakom na 20 °C:

• Minimalna brzina: 9,73 kW.
• Srednja brzina: 11,7 kW.
• Maksimalna brzina: 13,7 kW.

Ovi podaci čine UTN 22A posebno zanimljivim za rad s hidroničkim sustavima niske i srednje temperature, uključujući pravilno dimenzionirane instalacije s toplinskom pumpom.

Hidraulički protok u hlađenju

Uz nazivне uvjete hlađenja koje koristi proizvođač, potreban protok vode iznosi:

• Minimalna brzina: 1.584 l/h.
• Srednja brzina: 1.927 l/h.
• Maksimalna brzina: 2.249 l/h.

Odgovarajući gubici tlaka u bateriji iznose:

• Minimalni: 12 kPa.
• Srednji: 17 kPa.
• Maksimalni: 22 kPa.

Hidraulički protok u grijanju

Uz vodu na 45/40 °C i zrak na 20 °C, Galletti navodi:

• Protok vode pri minimalnoj brzini: 1.676 l/h.
• Protok vode pri srednjoj brzini: 2.020 l/h.
• Protok vode pri maksimalnoj brzini: 2.354 l/h.

Hidraulički gubici tlaka iznose:

• Minimalni: 10 kPa.
• Srednji: 14 kPa.
• Maksimalni: 19 kPa.

Hidraulički priključci od 1"

UTN 22A ima hidrauličke priključke od 1" za glavnu bateriju.

Specifična konfiguracija UT22A0L00000N0A uključuje priključke glavne baterije na lijevoj strani, prema kodiranju koje koristi Galletti.

Proizvođač nudi različite konfiguracije serije s reverzibilnim priključcima, ali pri naručivanju konfigurirane reference mora se poštovati raspored definiran njezinim kodom.

Bez dodatne baterije: 2-cijevna konfiguracija

Analizirana referenca ne uključuje drugu izmjenjivačku bateriju. To potvrđuje njezinu konfiguraciju za 2-cijevnu instalaciju.

U 2-cijevnom sustavu hidraulički krug mijenja se između hladne i tople vode ovisno o sezoni ili općem načinu rada instalacije.

Bez integriranog hidrauličkog ventila

Kodiranje ove reference pokazuje da je ventil izostavljen u tvorničkoj konfiguraciji.

Galletti kao dodatnu opremu nudi različite setove 2- i 3-putnih ventila, s ON/OFF ili modulirajućim aktuatorima, koji se mogu odabrati kada projekt to zahtijeva.

Stoga se ne smije smatrati da je regulacijski hidraulički ventil uključen, osim ako nije izričito dodan u narudžbi.

Bez integrirane upravljačke ploče

Konfiguracija UT22A0L00000N0A također označava da se isporučuje bez integrirane upravljačke ploče.

Galletti nudi širok raspon opcionalnih upravljanja, uključujući elektromehanička i elektronička rješenja s mikroprocesorom, kao što su TED, LED503, MY COMFORT i platforma EVO.

Odabir upravljanja ovisit će o regulaciji predviđenoj za instalaciju i korištenoj hidrauličkoj opremi.

Bez dodatnih sondi iz tvornice

Referenca ne uključuje opcionalne sonde u osnovnoj konfiguraciji.

Kada to zahtijeva regulacijski sustav, Galletti nudi sonde za:

• Temperaturu zraka.
• Temperaturu vode.
• Vlažnost.
• Kombinacije više senzora.

Bez tvornički ugrađenog filtra zraka

Slovo N unutar cjelokupnog koda označava ovu konfiguraciju kao bez filtra.

Galletti nudi opcionalne filtre:

• Ravni G2 filtar.
• Valoviti G4 filtar.

Ako instalacija zahtijeva filtraciju na usisu, odgovarajući modul treba odabrati kao dodatnu opremu.

Centrifugalni ventilatori s dvostrukim usisom

Serija UTN koristi centrifugalne ventilatore s dvostrukim usisom s lopaticama dizajniranim za smanjenje razine buke.

Sklopovi su statički i dinamički uravnoteženi kako bi se ograničila opterećenja prenesena na osovinu motora i smanjile vibracije tijekom rada.

Električna potrošnja ventilatora

Električna snaga koju troši ventilacijski sklop ovisi o odabranoj brzini:

• Minimalna brzina: 370 W.
• Srednja brzina: 535 W.
• Maksimalna brzina: 750 W.

Nazivno električno napajanje serije je 230 V jednofazno, 50 Hz.

Akustični podaci

Galletti za UTN 22A navodi ukupnu zvučnu snagu od:

• Minimalna brzina: 60 dB(A).
• Srednja brzina: 67 dB(A).
• Maksimalna brzina: 74 dB(A).

Zračena zvučna snaga plus usis iznosi 58 / 65 / 72 dB(A), dok je odgovarajuća za ispuh zraka 57 / 64 / 71 dB(A).

Stvarne razine koje se percipiraju u prostoru ovise o izvedbi kanala, zvučnoj izolaciji, rešetkama, spuštenom stropu i građevinskim uvjetima objekta.

Horizontalna ili vertikalna ugradnja

Jedna od glavnih prednosti serije UTN je fleksibilnost montaže. Jedinica se može ugraditi i u vodoravnom i u okomitom položaju.

Sustav prikupljanja i odvodnje kondenzata projektiran je tako da omogućuje obje konfiguracije, olakšavajući prilagodbu spuštenim stropovima, tehničkim zidovima i drugim skrivenim prostorima.

Konfigurabilni usis zraka

Položaj usisa može se mijenjati tijekom ugradnje, što omogućuje prilagodbu povrata zraka raspoloživom rasporedu na gradilištu.

Ova značajka pruža veću fleksibilnost kada se fancoil mora integrirati u prostore ograničenih dimenzija ili u unaprijed definirane mreže kanala.

Pripremljen za dovod vanjskog zraka

Struktura uključuje okrugli predizrez Ø100 mm namijenjen dovodu vanjskog zraka.

To omogućuje integraciju svježeg zraka u mrežu kada to zahtijeva projekt ventilacijskog i klimatizacijskog sustava.

Kompatibilan s okruglim ili pravokutnim kanalima

Serija UTN može se povezati pomoću dodatne opreme na:

• Pravokutne kanale.
• Fleksibilne okrugle kanale Ø200 mm.

Galletti nudi spojne panele i specifične dodatke za lakši prijelaz između jedinice i različitih sustava distribucije zraka.

Izolirana konstrukcija od pocinčanog čelika

Noseća konstrukcija izrađena je od pocinčanog čeličnog lima i iznutra izolirana materijalom sa zatvorenim ćelijama.

Ova izolacija ima dvostruku funkciju:

• Smanjiti prijenos buke.
• Ograničiti stvaranje kondenzacije na vanjskoj površini.

Konstrukcija također ima panele koji olakšavaju pregled i održavanje uređaja.

Baterija od bakra i aluminija

Toplinski izmjenjivač izrađen je od bakrenih cijevi i aluminijskih lamela spojenih mehaničkim proširenjem.

Ova konfiguracija osigurava veliku površinu izmjene između vode u hidrauličkom krugu i zraka koji ventilatori upuhuju.

Dimenzije UTN 22A

Model 22A pripada dimenzijskoj skupini UTN 22-40 i ima približno:

• Ukupna širina A: 1.174 mm.
• Maksimalna dubina: 718 mm.
• Visina: 353 mm.
• Dimenzija B: 1.127 mm.
• Dimenzija C: 1.096 mm.
• Dimenzija D: 1.066 mm.
• Težina: 67 kg.

Uređaj također zahtijeva odgovarajući slobodan prostor za priključke, održavanje i strujanje zraka u skladu s dimenzijskim crtežom proizvođača.

Odvodi kondenzata

Jedinica ima priključke za odvod kondenzata i pri horizontalnoj i pri vertikalnoj ugradnji.

Za dimenzijsku skupinu UTN 22A proizvođač navodi dimenziju od 17 mm povezanu s točkama odvodnje kondenzata.

Širok asortiman Galletti dodatne opreme

Serija UTN može se nadopuniti brojnim dodacima kako bi se fancoil prilagodio potrebama projekta:

• Usisni moduli s G2 ili G4 filtrima.
• Usisne i ispuhne rešetke.
• Paneli za priključak na pravokutne kanale.
• Paneli za fleksibilne cijevi Ø200 mm.
• 90° priključci.
• 2- i 3-putni ventili.
• Elektronička i elektromehanička upravljanja.
• Pomoćne posude za kondenzat.
• Pumpa za odvod kondenzata.
• Zaklopke za dovod vanjskog zraka.
• Moduli za ispuh i usis.

Ove komponente su dodatna oprema i ne smatraju se uključenima u referencu UT22A0L00000N0A osim ako nije izričito navedeno u isporuci.

Tehničke karakteristike Galletti UT22A0L00000N0A

• Marka: Galletti.
• Serija: UTN.
• Model: UTN 22A.
• Referenca: UT22A0L00000N0A.
• Vrsta: hidronični kanalni fancoil.
• Hidraulička konfiguracija: 2 cijevi.
• Verzija: A, visokoučinkovita.
• Motor: 3 brzine.
• Napajanje: 230 V / 1 faza / 50 Hz.
• Protok zraka: 1.436 / 1.819 / 2.222 m³/h.
• Korisni statički tlak: 31 / 50 / 75 Pa.
• Električna snaga: 370 / 535 / 750 W.
• Trenutna rashladna snaga: 9,20 / 11,2 / 13,1 kW.
• Osjetna rashladna snaga: 6,76 / 8,32 / 9,85 kW.
• Trenutna toplinska snaga: 9,73 / 11,7 / 13,7 kW.
• Glavna baterija: 4 reda.
• Hidraulički priključci: 1".
• Strana priključaka: lijeva u ovoj konfiguraciji.
• Uključeni regulacijski ventil: ne.
• Uključena upravljačka ploča: ne.
• Uključene opcionalne sonde: ne.
• Uključen filtar: ne.
• Ugradnja: vodoravna ili okomita.
• Ventilatori: centrifugalni s dvostrukim usisom.
• Konstrukcija: izolirani pocinčani čelik.
• Baterija: bakrene cijevi i aluminijske lamele.
• Priprema za vanjski zrak: predizrez Ø100 mm.
• Ukupna zvučna snaga: 60 / 67 / 74 dB(A).
• Širina: 1.174 mm.
• Maksimalna dubina: 718 mm.
• Visina: 353 mm.
• Težina: 67 kg.

Kanalni fancoil velikog kapaciteta i fleksibilne montaže

Galletti UTN 22A UT22A0L00000N0A kombinira hidroničku bateriju visokih performansi s maksimalnim protokom od 2.222 m³/h, do 75 Pa raspoloživog tlaka i motorom s tri brzine, pružajući fleksibilno rješenje za klimatizacijske instalacije putem kanala.

Mogućnost horizontalne ili vertikalne montaže, hidraulički priključci od 1", priprema za dovod vanjskog zraka i širok raspon dodatne opreme olakšavaju integraciju u velike stambene i tercijarne instalacije.

Specifična konfiguracija isporučuje se za 2 cijevi, priključke s lijeve strane, bez ventila, bez upravljanja, bez sondi i bez filtra, što instalateru omogućuje da opremu dovrši dodacima i sustavom regulacije koji najbolje odgovaraju projektu.
