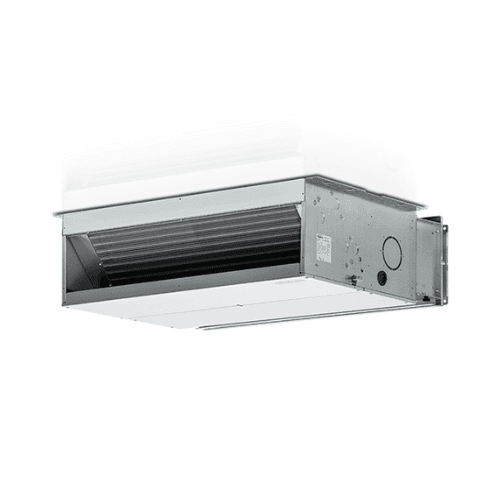

Kanalni fancoil Galletti UTN 19A s 2 cijevi 7,7 kW hlađenje / 7,5 kW grijanje

Fancoil kanalni Galletti UTN 19A, referenca UT19A0L00000N0A, je visokoučinkovita kanalna hidronička terminalna jedinica za instalacije s 2 cijevi. Uključuje bateriju za izmjenu topline s 4 reda, centrifugalne ventilatore s dvostrukim usisom i električni motor s 3 brzine, osiguravajući do 1.577 m³/h protoka zraka i korisni statički tlak do 62 Pa.

Njegova velika fleksibilnost montaže omogućuje ugradnju u vodoravnom ili okomitom položaju, što olakšava integraciju u spuštene stropove, tehničke prostore i mreže kanala. Konkretna konfiguracija UT19A0L00000N0A ima hidrauličke priključke s lijeve strane i isporučuje se bez dodatne baterije, ventila, upravljačke ploče, sondi ni filtra, što omogućuje dovršetak opreme odgovarajućim dodacima za svaki projekt.

Fancoil Galletti UTN 19A za sustave s 2 cijevi

UTN 19A dizajniran je za hidroničke instalacije u kojima hladna ili topla voda iz generatora cirkulira kroz jednu glavnu bateriju.

U instalaciji s 2 cijevi, isti hidraulički krug koristi se naizmjenično za hlađenje ili grijanje, ovisno o sezoni i temperaturi dovodne vode.

Može se, uz pravilno dimenzioniranje, integrirati sa sustavima kao što su:

• Toplinske pumpe zrak-voda.
• Hladnjaci vode.
• Kotlovi.
• Centralizirani hidronički sustavi.
• Stambene i poslovne klimatizacijske instalacije s kanalima.

Visokoučinkovita verzija A

Unutar Galletti nomenklature, slovo A označava kanalnu verziju visokih performansi.

U modelu UTN 19A glavna baterija koristi 4 reda izmjene topline, s bakrenim cijevima i aluminijskim lamelama učvršćenima mehaničkim širenjem radi postizanja velike površine prijenosa topline.

Električni motor s 3 brzine

Konfiguracijski kod uključuje motor tipa 0, koji Galletti označava kao električni motor s 3 brzine.

Motor je montiran na antivibracijskim nosačima, ima trajni kondenzator i toplinsku zaštitu namota te je izravno spojen na sklop centrifugalnih ventilatora.

Različite brzine omogućuju istodobno prilagođavanje protoka zraka, toplinske snage, raspoloživog tlaka i razine buke potrebama instalacije.

Protok zraka do 1.577 m³/h

Službeni tehnički list trenutačno navodi sljedeće nominalne protoke za Galletti UTN 19A:

• Minimalna brzina: 1.166 m³/h.
• Srednja brzina: 1.500 m³/h.
• Maksimalna brzina: 1.577 m³/h.

Ovaj raspon omogućuje prilagodbu rada gubicima tlaka u kanalima i potrebnoj količini zraka u klimatiziranom prostoru.

Korisni statički tlak do 62 Pa

Dostupni tlak također varira ovisno o odabranoj brzini:

• Minimalna brzina: 38 Pa.
• Srednja brzina: 50 Pa.
• Maksimalna brzina: 62 Pa.

Ove vrijednosti treba koristiti za pravilno dimenzioniranje mreže kanala, uzimajući u obzir gubitke tlaka koje stvaraju kanali, koljena, prijelazi, filtri, rešetke i difuzori.

Trenutačne rashladne performanse

Galletti trenutačno objavljuje performanse modela UTN 19A u hlađenju s vodom 7/12 °C i ulaznim zrakom na 27 °C suhog termometra i 19 °C vlažnog termometra, u skladu s EN 1397:2021.

• Ukupna rashladna snaga pri minimalnoj brzini: 7,34 kW.
• Ukupna rashladna snaga pri srednjoj brzini: 9,17 kW.
• Ukupna rashladna snaga pri maksimalnoj brzini: 10,1 kW.

Objavljena osjetna rashladna snaga iznosi:

• Minimalna brzina: 5,43 kW.
• Srednja brzina: 6,81 kW.
• Maksimalna brzina: 8,83 kW.

Stvarne performanse ovise o temperaturama ulazne i izlazne vode, uvjetima zraka, hidrauličkom protoku i odabranoj brzini.

Trenutačne performanse u grijanju

Za grijanje, službeni podaci trenutačno se određuju s vodom 45/40 °C i ulaznim zrakom na 20 °C.

• Toplinska snaga pri minimalnoj brzini: 7,94 kW.
• Toplinska snaga pri srednjoj brzini: 9,96 kW.
• Toplinska snaga pri maksimalnoj brzini: 11,0 kW.

Ovi uvjeti ispitivanja pri niskoj temperaturi vode posebno su važni za moderne hidroničke instalacije napajane toplinskom pumpom.

Hidraulički protok u hlađenju

U nominalnim uvjetima hlađenja, Galletti navodi:

• Minimalna brzina: 1.266 l/h.
• Srednja brzina: 1.582 l/h.
• Maksimalna brzina: 1.749 l/h.

Odgovarajući gubici tlaka u glavnoj bateriji su:

• Minimalni: 20 kPa.
• Srednji: 31 kPa.
• Maksimalni: 36 kPa.

Hidraulički protok u grijanju

S vodom 45/40 °C, službena tablica navodi:

• Minimalna brzina: 1.365 l/h.
• Srednja brzina: 1.715 l/h.
• Maksimalna brzina: 1.857 l/h.

Odgovarajući hidraulički gubici tlaka su:

• Minimalni: 22 kPa.
• Srednji: 29 kPa.
• Maksimalni: 34 kPa.

Hidraulički priključci 3/4"

UTN 19A koristi hidrauličke priključke 3/4" na glavnoj bateriji.

Referenca UT19A0L00000N0A posebno uključuje priključke glavne baterije na lijevoj strani, prema službenom Galletti konfiguratoru.

Baterija ove serije omogućuje različite rasporede ovisno o traženoj konfiguraciji, stoga treba poštovati orijentaciju koja odgovara konkretnoj komercijalnoj referenci.

Konfiguracija bez dodatne baterije

Referenca ne uključuje drugu izmjenjivačku bateriju, što potvrđuje konfiguraciju za sustav s 2 cijevi.

U instalacijama s 4 cijevi Galletti koristi dodatnu neovisnu bateriju kako bi istodobno omogućio krugove hladne i tople vode, što nije konfiguracija ove reference.

Bez tvornički ugrađenog hidrauličkog ventila

Kodiranje UT19A0L00000N0A označava da regulacijski ventil nije uključen u osnovnu isporuku.

Galletti kao dodatnu opremu nudi 2- i 3-putne ventile te neovisne tlačne ventile s različitim vrstama aktuatora.

Ventil se ne smatra uključenim osim ako nije izričito dodan narudžbi.

Bez ugrađene upravljačke ploče

Konfiguracija se također isporučuje bez upravljačke ploče iz tvornice.

Serija UTN podržava različita opcionalna rješenja regulacije, među kojima su:

• Elektromehaničke kontrole.
• Elektroničke kontrole TED.
• LED503.
• MY COMFORT.
• EVO platforma.
• EVOBOARD kartice.

To omogućuje odabir regulacije prema hidrauličkom projektu i sustavu automatizacije projekta.

Bez standardnih opcionalnih sondi

Referentni kod također navodi da dodatne sonde nisu uključene.

Galletti opcionalno nudi sonde za:

• Temperaturu zraka.
• Temperaturu vode.
• Vlažnost.
• Kombinacije zraka, vode i vlage.

Bez uključenog filtra zraka

Slovo N u konfiguratoru označava ovu izvedbu kao bez filtra.

Kada projekt zahtijeva filtraciju, Galletti nudi opcionalne module:

• Ravni filtar klase G2.
• Valoviti filtar klase G4.

Filtarski modul treba odabrati kao dodatnu opremu i dimenzionirati uzimajući u obzir njegov gubitak tlaka.

Centrifugalni ventilatori s dvostrukim usisom

UTN koristi centrifugalne ventilatore s dvostrukim usisom s dizajnom usmjerenim na smanjenje razine buke.

Ventilatori su statički i dinamički uravnoteženi kako bi se ograničile vibracije i naprezanja prenesena na osovinu motora.

Električna potrošnja ventilatora

Električna snaga koju ventilator troši varira ovisno o brzini:

• Minimalna brzina: 290 W.
• Srednja brzina: 380 W.
• Maksimalna brzina: 505 W.

Nominalno električno napajanje je 230 V monofazno na 50 Hz.

Akustični podaci

Ukupna certificirana zvučna snaga za UTN 19A iznosi:

• Minimalna brzina: 61 dB(A).
• Srednja brzina: 67 dB(A).
• Maksimalna brzina: 71 dB(A).

Zračena zvučna snaga plus usis iznosi 59 / 65 / 69 dB(A), dok je zvučna snaga povezana s impulsijom 57 / 63 / 68 dB(A).

Akustična razina koja se percipira u prostoru također će ovisiti o izvedbi kanala, spuštenom stropu, izolaciji, rešetkama i konstrukcijskim značajkama instalacije.

Horizontalna ili vertikalna ugradnja

Jedna od glavnih prednosti serije UTN je mogućnost horizontalne ili vertikalne montaže.

Galletti ugrađuje sustav za prikupljanje kondenzata pripremljen za obje orijentacije, što olakšava integraciju fancoila kako u spuštene stropove tako i u vertikalna tehnička rješenja.

Prilagodljiv usis zraka

Položaj usisa može se mijenjati tijekom ugradnje, povećavajući fleksibilnost pri spajanju povrata zraka na raspoloživu konfiguraciju na gradilištu.

Ova značajka olakšava prilagodbu postojećim kanalima ili instalacijama gdje tehnički prostor nameće posebna ograničenja.

Pripremljeno za dovod vanjskog zraka

Kućište ima predizrez kružnog oblika Ø100 mm za dovod vanjskog zraka.

To olakšava spajanje dovoda svježeg zraka kada to predviđa cjelokupni dizajn ventilacijskog i klimatizacijskog sustava.

Kompatibilno s pravokutnim i fleksibilnim kanalima

Serija se može povezati pomoću dodatne opreme na:

• Kanale pravokutnog presjeka.
• Fleksibilne kružne kanale Ø200 mm.

Galletti nudi spojne panele, plenume, priključke i drugu dodatnu opremu za prilagodbu fancoila različitim sustavima distribucije zraka.

Izolirana konstrukcija od pocinčanog čelika

Noseća konstrukcija izrađena je od pocinčanog čeličnog lima i ima unutarnju izolaciju sa zatvorenim ćelijama i termoakustičnim svojstvima.

Izolacija pomaže smanjiti prijenos buke i ograničiti stvaranje kondenzacije na vanjskim površinama uređaja.

Baterija od bakra i aluminija

Glavni izmjenjivač sastoji se od bakrenih cijevi i aluminijskih lamela učvršćenih proširivanjem.

Konfiguracija s 4 reda modela 19A pruža veliku površinu izmjene za rad i u hlađenju i u grijanju vodom.

Dimenzije i masa UTN 19A

Službeni dimenzijski crtež objedinjuje modele 16D, 16A i 19A unutar istog kućišta.

• Dimenzija A: 1.174 mm.
• Dimenzija B: 1.127 mm.
• Dimenzija C: 1.096 mm.
• Dimenzija D: 1.066 mm.
• Maksimalna dubina navedena na crtežu: 559 mm.
• Visina: 280 mm.
• Masa: 49 kg.
• Odvod kondenzata horizontalno: 17 mm.
• Odvod kondenzata vertikalno: 17 mm.

Dimenzije A, B, C i D odnose se na specifične mjere tehničkog crteža i treba ih koristiti zajedno s Galletti planom za definiranje pričvršćenja, kanala i servisnih prostora.

Dostupni dodaci za seriju UTN

Galletti nudi brojne dodatke za prilagodbu fancoila svakom projektu:

• Usisni moduli s filtrima G2 i G4.
• Usisne i impulsne rešetke.
• Paneli za spajanje na pravokutne kanale.
• Priključci za fleksibilne kanale Ø200 mm.
• Priključci od 90°.
• 2- i 3-putni ventili.
• Neovisni tlačni ventili.
• Elektroničke i elektromehaničke kontrole.
• Sonde za zrak, vodu i vlagu.
• Pomoćne posude za kondenzat.
• Komplet pumpe za odvod kondenzata.
• Pomoćni električni grijač.
• Zaklopka za dovod vanjskog zraka.

Ovi elementi su opcionalni i ne smatraju se uključenima u referencu UT19A0L00000N0A osim ako nije izričito navedeno u narudžbi.

Tehničke karakteristike Galletti UT19A0L00000N0A

• Marka: Galletti.
• Serija: UTN.
• Model: UTN 19A.
• Referenca: UT19A0L00000N0A.
• Tip: kanalni hidronički fancoil.
• Hidraulička konfiguracija: 2 cijevi.
• Verzija: A, visoke performanse.
• Motor: 3 brzine.
• Napajanje: 230 V / 1 faza / 50 Hz.
• Protok zraka: 1.166 / 1.500 / 1.577 m³/h.
• Korisni statički tlak: 38 / 50 / 62 Pa.
• Električna snaga: 290 / 380 / 505 W.
• Ukupna trenutačna rashladna snaga: 7,34 / 9,17 / 10,1 kW.
• Osjetna rashladna snaga: 5,43 / 6,81 / 8,83 kW.
• Trenutačna toplinska snaga: 7,94 / 9,96 / 11,0 kW.
• Glavna baterija: 4 reda.
• Materijal baterije: bakrene cijevi i aluminijske lamele.
• Hidraulički priključci: 3/4".
• Strana priključaka: lijeva.
• Uključen ventil: ne.
• Uključena upravljačka ploča: ne.
• Uključene opcionalne sonde: ne.
• Uključen filtar: ne.
• Ugradnja: horizontalna ili vertikalna.
• Ventilatori: centrifugalni s dvostrukim usisom.
• Priprema za vanjski zrak: Ø100 mm.
• Ukupna zvučna snaga: 61 / 67 / 71 dB(A).
• Dimenzija A: 1.174 mm.
• Maksimalna navedena dubina: 559 mm.
• Visina: 280 mm.
• Masa: 49 kg.

Visokoučinkoviti kanalni fancoil s fleksibilnom montažom

Galletti UTN 19A UT19A0L00000N0A kombinira bateriju s 4 reda s do 1.577 m³/h protoka i 62 Pa raspoloživog tlaka, nudeći kanalno rješenje za hidroničke instalacije s 2 cijevi.

Njegova mogućnost horizontalne ili vertikalne montaže, lijevi priključci, priprema za dovod vanjskog zraka i širok raspon dodatne opreme omogućuju prilagodbu stambenim i poslovnim projektima s različitim potrebama distribucije i regulacije.

Konfiguracija se isporučuje bez ventila, upravljanja, sondi ni filtra, što stručnjaku omogućuje da te elemente odabere zasebno prema karakteristikama hidrauličkog i upravljačkog sustava.
