Fancoil za kanalsku ugradnju srednjeg pritiska Galletti DUCTIMAX 34D 7 brzina

Fancoil kanalni Galletti DUCTIMAX 34D, referenca DM34D1L0000030B, je hidronička terminalna jedinica srednjeg tlaka dizajnirana za skrivene ugradnje u spušteni strop i distribuciju zraka putem kanala. Opremljena je multibrzinskim motorom s do 7 brzina, glavnom baterijom s 4 reda i centrifugalnim ventilatorima s dvostrukim usisom, nudeći kompaktno rješenje za klimatizaciju vodom u stambenim objektima, uredima i primjenama u tercijarnom sektoru.

U konfiguraciji s 2 cijevi, DUCTIMAX 34 nudi certificirani protok zraka do 402 m³/h, maksimalni raspoloživi statički tlak od 63 Pa i rashladnu snagu do 2,96 kW u nominalnim ispitnim uvjetima tvrtke Galletti. Njegova smanjena visina, približno 250 mm, olakšava integraciju u spuštene stropove s ograničenim prostorom.

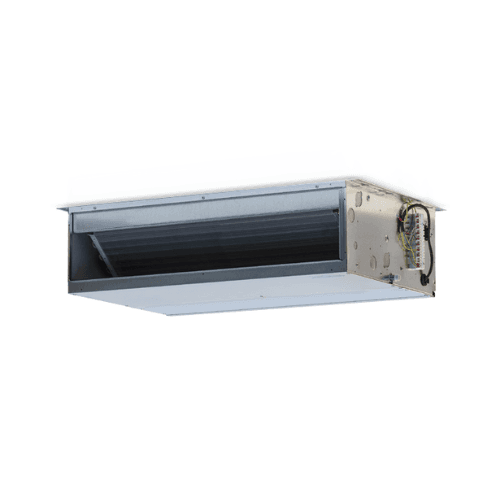

Kanalski fancoil Galletti DUCTIMAX 34D

DUCTIMAX je Gallettijeva gama razvijena posebno za kanalske instalacije srednjeg tlaka gdje se traže smanjene dimenzije i fleksibilnost za prilagodbu rada ventilatora stvarnim potrebama mreže kanala.

Serija kombinira kompaktnu strukturu s izmjenjivačkim baterijama od bakra i aluminija te centrifugalnim ventilatorima, omogućujući diskretnu distribuciju klimatiziranog zraka putem rešetki ili difuzora udaljenih od same jedinice.

Multibrzinski motor s do 7 brzina

Referenca DM34D1L0000030B uključuje komercijalnu konfiguraciju od 7 brzina.

Električni motor je jednofazni asinkroni tip, s trajnim kondenzatorom, toplinskom zaštitom i montažom na antivibracijske nosače. Dostupnost različitih brzina omogućuje prilagodbu protoka, tlaka i razine buke prema karakteristikama instalacije.

Za certificirane nominalne performanse modela DUCTIMAX 34, Galletti kao referentne točke koristi brzine 1, 6 i 7, koje odgovaraju objavljenim minimalnim, srednjim i maksimalnim razinama.

Protok zraka do 402 m³/h

Certificirani nominalni protoci zraka za DUCTIMAX 34 su:

• Minimalna brzina: 195 m³/h.
• Srednja brzina: 360 m³/h.
• Maksimalna brzina: 402 m³/h.

Odabir brzine omogućuje uravnoteženje količine upuhanog zraka s tlakom potrebnim u kanalima i razinom buke potrebnom u svakom projektu.

Raspoloživi tlak do 63 Pa

DUCTIMAX 34 je dizajniran za instalacije srednjeg tlaka i pruža različite razine statičkog tlaka ovisno o odabranoj brzini:

• Minimalna brzina: 19 Pa.
• Srednja brzina: 50 Pa.
• Maksimalna brzina: 63 Pa.

Ove vrijednosti treba uzeti u obzir pri dimenzioniranju mreže kanala, vodeći računa o gubicima tlaka koje uzrokuju kanali, koljena, prijelazi, rešetke, filtri i ostali pribor.

Rashladne performanse u sustavu s 2 cijevi

U uvjetima ispitivanja koje Galletti trenutačno koristi za hlađenje — voda 7/12 °C i ulazni zrak 27 °C suhog termometra i 19 °C vlažnog termometra — model 34 nudi:

• Ukupna rashladna snaga pri minimalnoj brzini: 1,57 kW.
• Ukupna rashladna snaga pri srednjoj brzini: 2,69 kW.
• Ukupna rashladna snaga pri maksimalnoj brzini: 2,96 kW.

Odgovarajuća osjetna rashladna snaga iznosi:

• Minimalna: 1,07 kW.
• Srednja: 1,86 kW.
• Maksimalna: 2,03 kW.

Stvarne performanse varirat će ovisno o temperaturi vode, uvjetima ulaznog zraka, hidrauličkom protoku i brzini ventilacije.

Performanse grijanja

S vodom na 45/40 °C i ulaznim zrakom na 20 °C, Galletti za konfiguraciju s 2 cijevi navodi:

• Toplinska snaga pri minimalnoj brzini: 1,59 kW.
• Toplinska snaga pri srednjoj brzini: 2,80 kW.
• Toplinska snaga pri maksimalnoj brzini: 3,10 kW.

Ove vrijednosti omogućuju da se DUCTIMAX integrira u hidroničke sustave napajane dizalicama topline, rashladnim uređajima, kotlovima ili drugim kompatibilnim generatorima, pod uvjetom da se hidrauličko dimenzioniranje provede prema stvarnim uvjetima projekta.

Hidraulički protok u hlađenju

Za nominalne uvjete hlađenja, potreban protok vode iznosi:

• Minimalna brzina: 274 l/h.
• Srednja brzina: 476 l/h.
• Maksimalna brzina: 527 l/h.

Odgovarajući gubici tlaka u bateriji su:

• Minimalni: 3 kPa.
• Srednji: 7 kPa.
• Maksimalni: 9 kPa.

Hidraulički protok u grijanju

Uz nominalne uvjete grijanja, protoci su:

• Minimalna brzina: 276 l/h.
• Srednja brzina: 488 l/h.
• Maksimalna brzina: 538 l/h.

Hidraulički gubici tlaka su:

• Minimalni: 2 kPa.
• Srednji: 6 kPa.
• Maksimalni: 8 kPa.

Baterija izmjenjivača s 4 reda

DUCTIMAX 34 ima glavnu bateriju s 4 reda, izrađenu od bakrenih cijevi i aluminijskih lamela spojenih mehaničkim proširenjem.

Ova konfiguracija povećava površinu toplinske izmjene u odnosu na modele s 3 reda i omogućuje postizanje većih performansi uz umjeren protok zraka.

Baterija uključuje kolektore i elemente za olakšavanje odzračivanja hidrauličkog kruga.

Hidraulički priključci 1/2"

Glavni izmjenjivač koristi ženske hidrauličke priključke 1/2".

Galletti dizajnira priključke serije DUCTIMAX tako da se mogu invertirano postaviti okretanjem baterije kada to uvjeti montaže dopuštaju, pružajući fleksibilnost tijekom instalacije.

Centrifugalni ventilatori s dvostrukim usisom

Jedinica koristi centrifugalne ventilatore s dvostrukim usisom s lopaticama zakrivljenima prema naprijed.

Ventilatori su statički i dinamički uravnoteženi te su izravno spojeni na električni motor, smanjujući vibracije i omogućujući postizanje potrebnog tlaka za rad s kanalima.

Električna potrošnja ventilatora

Utrošena snaga mijenja se ovisno o radnoj brzini:

• Minimalna brzina: 34 W.
• Srednja brzina: 85 W.
• Maksimalna brzina: 106 W.

Nazivno električno napajanje jedinice je 230 V monofazno, 50 Hz.

Razine buke

Galletti za model 34 navodi ukupnu zvučnu snagu od:

• Minimalna brzina: 39 dB(A).
• Srednja brzina: 50 dB(A).
• Maksimalna brzina: 54 dB(A).

Odgovarajuća zvučna snaga za sklop usisa i zračenja iznosi 37 / 48 / 52 dB(A), dok je na strani upuhivanja 36 / 47 / 51 dB(A).

Percipirana razina buke u prostoru ovisit će o dizajnu mreže kanala, izolaciji, spuštenim stropovima, rešetkama i udaljenosti od zauzetih zona.

Kompaktan dizajn za spušteni strop

DUCTIMAX je razvijen posebno za horizontalnu ugradnju u spušteni strop.

Struktura ima vrlo malu visinu koja olakšava postavljanje tamo gdje je raspoloživ vertikalni prostor ograničen.

Za modele 33-34, glavne dimenzije su približno:

• Ukupna širina: 968 mm.
• Dubina: 665 mm.
• Visina: 250 mm.
• Težina: približno 33 kg.

Struktura od pocinčanog čelika

Noseća struktura fancoila izrađena je od pocinčanog čeličnog lima.

Unutrašnjost uključuje termoakustičnu izolaciju radi smanjenja toplinskih gubitaka i prijenosa buke prema spuštenom stropu i klimatiziranom prostoru.

Integrirana posuda za kondenzat

DUCTIMAX u svojoj strukturi uključuje glavnu posudu za prikupljanje kondenzirane vode nastale tijekom rada u hlađenju.

Galletti postavlja posudu u pozitivni tlak u odnosu na točku ispuštanja kako bi olakšao odvod kondenzata.

Priključak odvoda naveden na dimenzijskom crtežu za ovu obitelj iznosi približno 17 mm.

Instalacija putem kanala

Budući da je riječ o skrivenom fancoilu, klimatizirani zrak se iz jedinice distribuira putem mreže kanala do rešetki ili difuzora smještenih u zonama koje se žele klimatizirati.

Ovaj sustav omogućuje:

• Skrivanje unutarnje jedinice unutar spuštenog stropa.
• Smanjenje vizualnog utjecaja u prostoru.
• Odabir položaja rešetki za upuhivanje i povrat.
• Prilagodbu distribucije zraka unutarnjoj arhitekturi.
• Klimatizaciju zone putem pravilno dimenzionirane mreže kanala.

Dostupni zračni filtri

Serija DUCTIMAX podržava regenerabilne sustave filtracije od akrilnih vlakana u različitim klasama, ovisno o konfiguraciji i odabranim dodacima.

Galletti predviđa filtre G2, G3 i G4, omogućujući prilagodbu razine filtracije potrebama projekta.

Prisutnost i točna klasa filtra moraju se provjeriti prema isporučenoj konfiguraciji, jer gama ima različite varijante i dodatke.

Širok raspon dodatne opreme

DUCTIMAX se može nadopuniti brojnim dodacima kako bi se jedinica prilagodila dizajnu instalacije:

• 3-putni ventili s aktuatorom.
• Elektromehaničke kontrole.
• Elektroničke kontrole s mikroprocesorom.
• MYCOMFORT i EVO kontrole.
• Sonde za temperaturu i vlagu.
• Plenumi za upuhivanje i usis.
• Priključci za fleksibilne cijevi Ø200 mm.
• Ravni i 90° nastavci.
• Rešetke za usis i upuhivanje.
• Pomoćni električni grijač.
• Pomoćne posude za kondenzat.
• Dodaci za filtraciju.

Ovi elementi smatraju se opcionalnima osim ako komercijalna konfiguracija isporuke izričito ne navodi drugačije.

Eurovent certifikacija

Serija DUCTIMAX ima Eurovent certificirane performanse.

Nominalne vrijednosti protoka zraka, raspoloživog tlaka, snage, potrošnje i toplinskih performansi koje navodi Galletti objavljuju se u skladu s uvjetima ispitivanja navedenima u njihovoj tehničkoj dokumentaciji.

Tehničke karakteristike Galletti DM34D1L0000030B

• Marka: Galletti.
• Serija: DUCTIMAX.
• Komercijalni model: 34D.
• Referenca: DM34D1L0000030B.
• Tip: kanalski hidronički fancoil srednjeg tlaka.
• Ugradnja: horizontalno u spušteni strop.
• Konfiguracija: 2 cijevi.
• Motor: multibrzinski.
• Broj brzina: do 7.
• Referentne certificirane brzine: 1 / 6 / 7.
• Napajanje: 230 V / 1 faza / 50 Hz.
• Nominalni protok zraka: 195 / 360 / 402 m³/h.
• Raspoloživi statički tlak: 19 / 50 / 63 Pa.
• Električna snaga: 34 / 85 / 106 W.
• Ukupna rashladna snaga: 1,57 / 2,69 / 2,96 kW.
• Osjetna rashladna snaga: 1,07 / 1,86 / 2,03 kW.
• Toplinska snaga: 1,59 / 2,80 / 3,10 kW.
• Protok vode u hlađenju: 274 / 476 / 527 l/h.
• Gubitak tlaka u hlađenju: 3 / 7 / 9 kPa.
• Protok vode u grijanju: 276 / 488 / 538 l/h.
• Gubitak tlaka u grijanju: 2 / 6 / 8 kPa.
• Broj redova glavne baterije: 4.
• Materijal baterije: bakrene cijevi i aluminijske lamele.
• Hidraulički priključci: 1/2" ženski.
• Ventilatori: centrifugalni s dvostrukim usisom.
• Ukupna zvučna snaga: 39 / 50 / 54 dB(A).
• Približna širina: 968 mm.
• Dubina: 665 mm.
• Visina: 250 mm.
• Težina: približno 33 kg.
• Odvod kondenzata: približno 17 mm.
• Certifikacija performansi: Eurovent.

Kompaktni fancoil srednjeg tlaka za klimatizaciju putem kanala

Galletti DUCTIMAX 34D DM34D1L0000030B kombinira format visine samo 250 mm s motorom od 7 brzina, baterijom s 4 reda i do 63 Pa raspoloživog tlaka, nudeći rješenje posebno prikladno za skrivene hidroničke instalacije u spuštenom stropu.

Njegova mogućnost prilagodbe protoka između različitih razina brzine omogućuje uravnoteženje toplinskih performansi, raspoloživog tlaka i radne buke prema karakteristikama kanala. S do 2,96 kW hlađenja i 3,10 kW grijanja u aktualnim nominalnim uvjetima tvrtke Galletti, riječ je o svestranoj jedinici za stambene i tercijarne projekte klimatizacije vodom.
