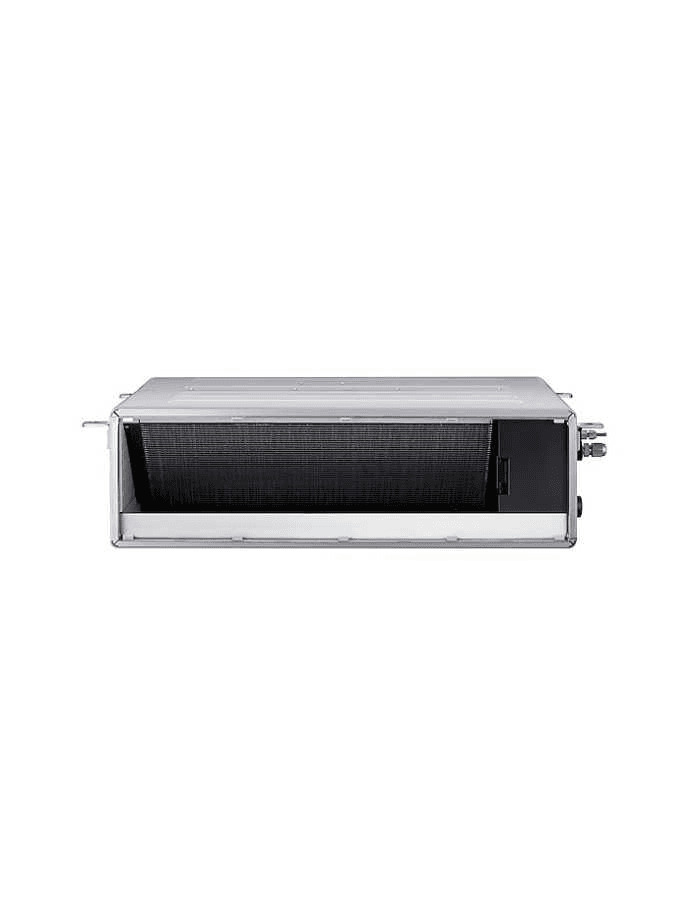

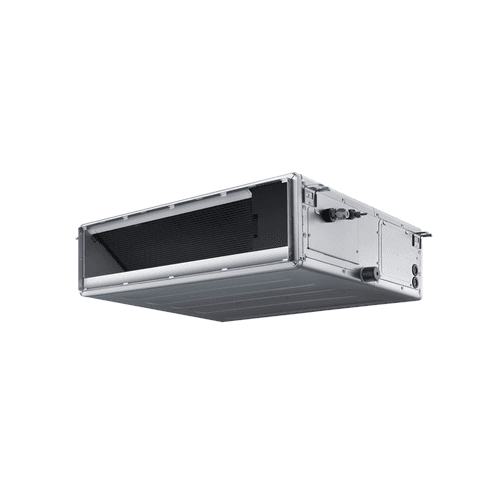

Unutarnja jedinica dizalice topline Samsung EHS TDM Plus 7,1 kW za kanalsku instalaciju

Unutarnja kanalska jedinica Samsung EHS TDM Plus AE071ANMPEH/EU dizajnirana je za klimatizaciju prostora putem distribucije zraka kroz kanale, pri čemu ostaje skrivena iznad spuštenog stropa. Nudi nazivnu snagu od 7,1 kW u hlađenju i 8,0 kW u grijanju te je dio Samsung TDM Plus sustava, koji omogućuje kombiniranje klimatizacije zrak-zrak i zrak-voda unutar iste instalacije.

Njezin dizajn kanala srednjeg tlaka, funkcija Auto ESP i podesivi vanjski statički tlak do 147,1 Pa olakšavaju prilagodbu različitim kanalnim mrežama. Osim toga, nudi dvije mogućnosti povrata zraka, donji ili stražnji, integriranu odvodnu pumpu i minimalnu razinu buke od samo 27 dB(A).

Glavne značajke Samsung AE071ANMPEH/EU

• Marka: Samsung.
• Linija: EHS TDM Plus.
• Referenca: AE071ANMPEH/EU.
• Tip: unutarnja kanalska jedinica srednjeg tlaka.
• Rad: toplinska pumpa.
• Nazivna snaga u hlađenju: 7,1 kW.
• Nazivna snaga u grijanju: 8,0 kW.
• Napajanje: jednofazno, 220-240 V, 50 Hz.
• Protok zraka: 21 / 18 / 13 m³/min pri velikoj, srednjoj i maloj brzini.
• Vanjski statički tlak: 0 / 29,42 / 147,10 Pa.
• Funkcija Auto ESP: da.
• Zvučni tlak: 36 / 32 / 27 dB(A).
• Zvučna snaga: 57 dB(A).
• Odvodna pumpa: integrirana.
• Ulaz zraka: donji ili stražnji.
• Ventilator: tip Sirocco.
• Radni medij sustava: R410A.
• Elektronički ekspanzijski ventil: integriran.
• Dimenzije: 850 x 250 x 700 mm.
• Neto težina: 27,9 kg.

Unutarnja jedinica za Samsung EHS TDM Plus sustave

AE071ANMPEH/EU pripada liniji Samsung EHS TDM Plus, sustavu osmišljenom za kombiniranje klimatizacije zrakom i hidrauličke klimatizacije unutar jednog rješenja. Ova kanalska jedinica predstavlja dio sustava zrak-zrak i omogućuje izravnu klimatizaciju prostora putem zraka koji se distribuira kroz kanalnu mrežu.

U pravilno konfiguriranoj TDM Plus instalaciji sustav može kombinirati unutarnje zračne jedinice s hidrauličkim krugom namijenjenim podnom grijanju, fan coil uređajima, kompatibilnim radijatorima ili proizvodnji potrošne tople vode, ovisno o ostalim ugrađenim komponentama.

7,1 kW u hlađenju i 8,0 kW u grijanju

Jedinica pruža nazivni kapacitet hlađenja od 7,1 kW, što je približno 24.200 BTU/h, i nazivni kapacitet grijanja od 8,0 kW.

Ove performanse omogućuju primjenu u prostorima srednje i veće veličine u stambenim ili poslovnim projektima, pod uvjetom da je potrebna snaga prethodno izračunata uzimajući u obzir površinu, izolaciju, orijentaciju, unutarnja opterećenja i klimatske uvjete.

Kanalska jedinica srednjeg tlaka

Samsung ovaj model definira kao jedinicu kanala srednjeg tlaka. Ova konfiguracija omogućuje savladavanje većih gubitaka tlaka nego kod uređaja niskog tlaka i pruža veću fleksibilnost pri projektiranju dovodne i povratne kanalne mreže.

Vanjski statički tlak može se podešavati između 0 i 147,10 Pa, uz standardnu vrijednost od približno 29,42 Pa. To olakšava prilagodbu rada ventilatora stvarnom otporu filtara, rešetki i kanala instalacije.

Auto ESP za automatsko podešavanje statičkog tlaka

Funkcija Auto ESP omogućuje automatsku optimizaciju vanjskog statičkog tlaka i protoka zraka uređaja. Samsung je razvio ovu funkciju kako bi olakšao puštanje u rad kanalskih jedinica srednjeg tlaka i prilagodio ventilator karakteristikama instalacije.

Ispravno podešavanje tlaka pomaže održati odgovarajući protok zraka na različitim rešetkama i izbjeći i nedovoljan protok i preveliku brzinu zraka koja može stvarati buku.

Uz automatsko podešavanje, vanjski statički tlak može se konfigurirati putem kompatibilnog upravljača.

Protok zraka do 21 m³/min

Jedinica uključuje ventilator tipa Sirocco s tri glavne razine rada. Samsung navodi sljedeće protoke zraka:

• Velika brzina: 21 m³/min.
• Srednja brzina: 18 m³/min.
• Mala brzina: 13 m³/min.

Kombinacija protoka zraka i statičkog tlaka omogućuje distribuciju klimatiziranog zraka kroz različite ogranke i rešetke, pod uvjetom da je kanalna mreža pravilno dimenzionirana i uravnotežena.

Ulaz zraka s donje ili stražnje strane

Samsung AE071ANMPEH/EU omogućuje konfiguraciju povrata zraka s donje ili stražnje strane jedinice. Ova dvostruka mogućnost pruža fleksibilnost tijekom ugradnje, osobito kada je raspoloživ prostor u spuštenom stropu ograničen.

Instalater može odabrati najprikladniju konfiguraciju prema položaju uređaja, lokaciji povratnih rešetki i dizajnu kanalne mreže.

Samo 250 mm visine

Jedinica ima visinu od samo 250 mm, što olakšava ugradnju u spuštene stropove s ograničenim instalacijskim prostorom. Ukupne dimenzije su:

• Širina: 850 mm.
• Visina: 250 mm.
• Dubina: 700 mm.
• Neto težina: 27,9 kg.

Budući da je potpuno skrivena iza stropa, vidljive ostaju samo odabrane rešetke ili difuzori, čime se održava uredan izgled prostora.

Tiho rada od 27 dB(A)

Samsung za ovu unutarnju jedinicu navodi razine zvučnog tlaka od 36 / 32 / 27 dB(A) pri velikoj, srednjoj i maloj brzini.

Minimalna razina od 27 dB(A) omogućuje primjenu u prostorima gdje je akustična udobnost važna, kao što su stanovi, spavaće sobe, uredi, sobe za sastanke ili hotelske sobe, pod uvjetom da su kanalna mreža i rešetke pravilno projektirane.

Samsung deklarira zvučnu snagu od 57 dB(A).

Integrirana odvodna pumpa

AE071ANMPEH/EU standardno dolazi s odvodnom pumpom koja olakšava odvod kondenzirane vode nastale tijekom rada u hlađenju.

Odvod kondenzata koristi priključak VP25, s približno 25 mm vanjskog promjera i 20 mm unutarnjeg promjera. Odvodna cijev mora se postaviti uz poštivanje nagiba, visina i uvjeta koje propisuje Samsung.

R410A rashladno sredstvo

Ova je jedinica dizajnirana za rad u Samsung EHS TDM Plus sustavima koji koriste rashladno sredstvo R410A. Rashladno sredstvo cirkulira između različitih jedinica sustava kroz odgovarajuće rashladne priključke.

AE071ANMPEH/EU uključuje elektronički ekspanzijski ventil EEV, koji regulira protok rashladnog sredstva kroz unutarnji izmjenjivač ovisno o radnim uvjetima.

Rashladni priključci

Samsung za ovu jedinicu navodi sljedeće dimenzije cijevi:

• Tekućinska linija: 9,52 mm (3/8").
• Plinska linija: 15,88 mm (5/8").

Konačne dimenzije cijevi, maksimalne duljine, visinske razlike i količina rashladnog sredstva moraju se provjeriti prema vanjskoj jedinici TDM Plus i cjelokupnoj konfiguraciji sustava.

Električna potrošnja unutarnje jedinice

Unutarnja jedinica koristi jednofazno napajanje od 220-240 V i 50 Hz. Samsung navodi nazivnu električnu potrošnju od 110 W i u hlađenju i u grijanju, što je prvenstveno povezano s radom ventilatora i unutarnjih komponenti jedinice.

Električna snaga potrebna za proizvodnju hladnoće ili topline uglavnom ovisi o vanjskoj jedinici sustava i ne smije se miješati s ovom unutarnjom potrošnjom od 110 W niti s ukupnom potrošnjom klimatizacijske instalacije.

Opcijski SPi ionizacijski komplet

Samsung omogućuje nadogradnju ove jedinice putem opcijskog SPi plazma ionizacijskog kompleta. Ovaj dodatak osmišljen je za poboljšanje obrade unutarnjeg zraka stvaranjem aktivnih iona.

SPi komplet nije dio standardne isporuke reference AE071ANMPEH/EU i mora se zasebno nabaviti i ugraditi kada projekt zahtijeva ovu funkciju.

Skrivena kanalska ugradnja

Klimatizacija putem kanala omogućuje distribuciju klimatiziranog zraka u više zona ili na više točaka ispuhivanja, uz potpuno skriven uređaj. Rešetke i difuzori mogu se odabrati prema estetici i potrebama distribucije zraka u projektu.

Za ispravan rad potrebno je pravilno izračunati presjeke kanala, gubitke tlaka, protoke svakog ogranka, brzinu zraka te položaj rešetki za dovod i povrat zraka.

Primjene Samsung AE071ANMPEH/EU

• Stambeni prostori s kanalskom klimatizacijom.
• Dnevni boravci i zajedničke zone.
• Uredi i radne sobe.
• Trgovački prostori.
• Hoteli i smještajni objekti.
• Sobe za sastanke.
• Ordinacije i klinike.
• Samsung EHS TDM Plus instalacije koje kombiniraju klimatizaciju zrak-zrak i zrak-voda.

Tehnički podaci Samsung AE071ANMPEH/EU

• Proizvođač: Samsung.
• Obitelj: EHS.
• Linija: TDM Plus.
• Referenca: AE071ANMPEH/EU.
• Tip: unutarnja kanalska jedinica srednjeg tlaka.
• Način rada: toplinska pumpa.
• Kapacitet hlađenja: 7,10 kW.
• Kapacitet grijanja: 8,00 kW.
• Napajanje: jednofazno, 220-240 V, 50 Hz.
• Električna potrošnja u hlađenju: 0,110 kW.
• Električna potrošnja u grijanju: 0,110 kW.
• Nazivna struja: 1,00 A.
• Ventilator: Sirocco.
• Protok zraka pri velikoj brzini: 21 m³/min.
• Protok zraka pri srednjoj brzini: 18 m³/min.
• Protok zraka pri maloj brzini: 13 m³/min.
• Minimalni vanjski statički tlak: 0 Pa.
• Standardni vanjski statički tlak: 29,42 Pa.
• Maksimalni vanjski statički tlak: 147,10 Pa.
• Auto ESP: da.
• Ulaz zraka: donji ili stražnji.
• Rashladno sredstvo: R410A.
• Upravljanje rashladnim sredstvom: integrirani EEV ventil.
• Rashladna cijev za tekućinu: 9,52 mm (3/8").
• Rashladna cijev za plin: 15,88 mm (5/8").
• Priključak odvoda: VP25.
• Odvodna pumpa: integrirana.
• Zvučni tlak: 36 / 32 / 27 dB(A).
• Zvučna snaga: 57 dB(A).
• Dimenzije: 850 x 250 x 700 mm.
• Neto težina: 27,9 kg.
• SPi komplet: opcijski.

Kanalska jedinica srednjeg tlaka za EHS TDM Plus sustave

Samsung AE071ANMPEH/EU kombinira 7,1 kW nazivnog kapaciteta u hlađenju, 8,0 kW u grijanju, maksimalni protok zraka od 21 m³/min i do 147,1 Pa statičkog tlaka u kompaktnom formatu visine samo 250 mm.

Funkcija Auto ESP olakšava prilagodbu kanalnoj mreži, dok ulaz zraka s donje ili stražnje strane pruža fleksibilnost tijekom montaže. Tome se pridružuju minimalna razina buke od 27 dB(A), integrirana pumpa za kondenzat i mogućnost ugradnje opcijskog SPi kompleta.

Ova referenca odnosi se isključivo na unutarnju kanalsku jedinicu. Za izradu kompletnog sustava potrebno ju je kombinirati s kompatibilnom vanjskom jedinicom Samsung EHS TDM Plus, kao i s upravljačima, cijevima, kanalima, rešetkama i ostalim potrebnim priborom za instalaciju. Dimenzioniranje i puštanje u rad moraju se provesti prema službenoj tehničkoj dokumentaciji tvrtke Samsung.
