Hydro kit bez integriranog spremnika Samsung TDM Plus R410A 12 kW

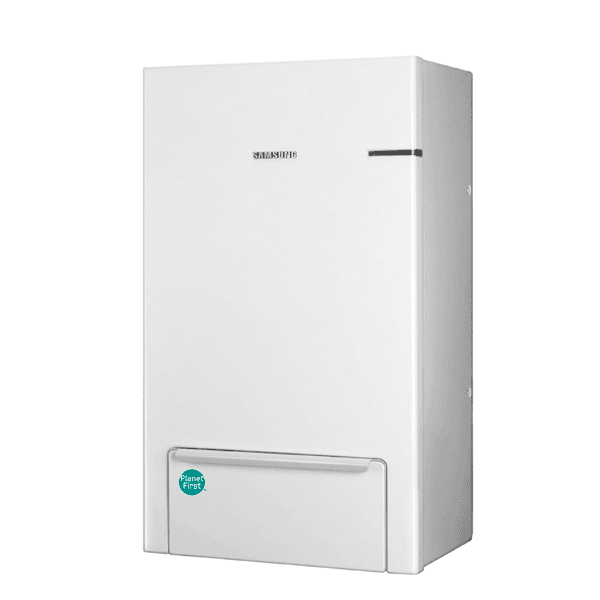

Samsung Hydro Kit Samsung EHS TDM Plus AE160BNYDEH/EU je zidni hidraulički modul bez integriranog spremnika, dizajniran za dio Samsung EHS TDM Plus aerotermalnih sustava s rashladnim sredstvom R410A. Ova jedinica pretvara energiju rashladnog kruga iz vanjske jedinice u toplu ili hladnu vodu za napajanje hidroničkih sustava grijanja i hlađenja, te može raditi u TDM Plus konfiguracijama od 12 i 16 kW, ovisno o vanjskoj jedinici s kojom se kombinira.

U instalaciji od 12 kW, ovaj Hydro Kit može se kombinirati s vanjskom jedinicom Samsung AE120MXTPEH/EU. Rezultirajući sustav osigurava nazivnu snagu od 12 kW i u grijanju i u hlađenju. Ista referenca hidrauličkog modula također je kompatibilna s vanjskom jedinicom AE160MXTPEH/EU za konfiguraciju sustava do 16 kW u grijanju.

Glavne značajke Samsung AE160BNYDEH/EU

• Marka: Samsung.
• Serija: EHS TDM Plus.
• Referenca: AE160BNYDEH/EU.
• Tip: Hydro Kit ili zidni hidraulički modul.
• Sustav: bibloc aerotermija TDM Plus.
• Integrirani spremnik PTV: ne.
• Rashladno sredstvo sustava: R410A.
• Kompatibilne konfiguracije: 12 i 16 kW.
• Napajanje: monofazno 220-240 V, 50 Hz.
• Električni pomoćni grijač: 6 kW.
• Temperatura polaza u grijanju: 15-55 °C.
• Temperatura polaza u hlađenju: 5-25 °C.
• Hidraulički priključci: 1 1/4".
• Priključak rashladnog voda tekućine: 9,52 mm (3/8").
• Priključak rashladnog voda plina: 15,88 mm (5/8").
• Dimenzije: 510 x 850 x 315 mm.
• Neto težina: 45,5 kg prema aktualnom Samsung tehničkom listu proizvoda.

Hydro Kit za Samsung EHS TDM Plus sustave

AE160BNYDEH/EU djeluje kao sučelje između rashladnog kruga toplinske pumpe i hidrauličkog kruga objekta. Preuzima toplinsku energiju koju generira vanjska jedinica i prenosi je na vodu koja potom cirkulira prema različitim grijaćim i rashladnim tijelima.

Može se koristiti za napajanje instalacija kao što su podno grijanje, fan coil uređaji, niskotemperaturni radijatori i druga kompatibilna hidraulička grijaća tijela. Također može biti dio sustava za proizvodnju sanitarne tople vode putem odgovarajuće dimenzioniranog vanjskog spremnika.

TDM Plus tehnologija: zrak-voda i zrak-zrak

Samsung TDM Plus tehnologija omogućuje kombiniranje klimatizacije zrak-voda i zrak-zrak unutar istog sustava. To omogućuje korištenje hidrauličkog kruga za podno grijanje ili vodena grijaća tijela, a istovremeno i ugradnju kompatibilnih unutarnjih jedinica izravnog širenja za brži toplinski odziv u određenim prostorijama.

Ova arhitektura pruža fleksibilnost u projektiranju instalacije jer omogućuje kombiniranje različitih sustava emitiranja uz korištenje jedne kompatibilne vanjske TDM Plus jedinice.

Kompatibilno sa sustavima od 12 i 16 kW

Referenca AE160BNYDEH/EU može raditi s različitim TDM Plus vanjskim jedinicama. Samsung posebno predviđa kombinaciju s:

• AE120MXTPEH/EU: monofazna konfiguracija od 12 kW.
• AE160MXTPEH/EU: monofazna konfiguracija od 16 kW.

Uz vanjsku jedinicu AE120MXTPEH/EU, sustav nudi nazivni kapacitet grijanja od 12 kW pri A7/W35 i nazivni kapacitet hlađenja od 12 kW pri A35/W18.

Uz vanjsku jedinicu AE160MXTPEH/EU, sklop postiže do 16 kW nominalno u grijanju i 14,5 kW u hlađenju.

Temperatura vode za grijanje i hlađenje

Hidraulički modul omogućuje rad s različitim temperaturama polaza ovisno o odabranom načinu rada. Samsung navodi temperaturu izlazne vode od:

• Grijanje: od 15 do 55 °C.
• Rad putem toplinske pumpe: od 25 do 55 °C u uvjetima koje navodi Samsung.
• Hlađenje: od 5 do 25 °C.

Ovaj širok raspon omogućuje prilagodbu sustava instalacijama podnog grijanja/hlađenja, fan coil uređaja i drugih hidrauličkih grijaćih tijela projektiranih za rad s toplinskom pumpom.

Bez integriranog spremnika tople vode

AE160BNYDEH/EU je zidni Hydro Kit bez integriranog spremnika. To omogućuje zaseban odabir spremnika sanitarne tople vode koji najbolje odgovara potrebama svakog projekta.

Ova konfiguracija razlikuje se od Samsung ClimateHub rješenja, koja integriraju PTV spremnik unutar same unutarnje jedinice. Zidni format posebno je zanimljiv kada već postoji kompatibilni spremnik ili kada se želi ugraditi vanjski spremnik specifičnog kapaciteta.

Električni pomoćni grijač od 6 kW

Hydro Kit uključuje električni pomoćni grijač od 6 kW. Ovaj element može pružiti dodatnu potporu hidrauličkom sustavu kada to zahtijevaju radni uvjeti ili konfiguracija sustava.

Rad grijača upravlja se putem sustava upravljanja instalacijom i mora se konfigurirati u skladu s toplinskim potrebama, raspoloživom električnom snagom i parametrima koje je odredio Samsung.

Neovisno upravljanje s 2 zone

Samsung u EHS seriji uključuje funkciju upravljanja s 2 zone. Ova značajka omogućuje istodobno upravljanje dvama krugovima koji zahtijevaju različite temperature vode, što olakšava instalacije s različitim vrstama grijaćih tijela.

Na primjer, jedna zona može se koristiti za niskotemperaturno podno grijanje, a druga za grijaća tijela koja zahtijevaju drugačiju temperaturu polaza, pod uvjetom da je hidraulički sustav projektiran s odgovarajućim regulacijskim komponentama.

Pripremljeno za fotonaponsku integraciju i Smart Grid

Samsung EHS TDM Plus serija ima funkcije pripremljene za integraciju s fotonaponskim sustavima i Smart Gridom. Funkcija fotonaponske integracije omogućuje prilagodbu rada uzimajući u obzir dostupnost solarne proizvodnje, dok Smart Grid kompatibilnost omogućuje odgovor na određene signale pametne električne mreže.

Ove funkcije ovise o konfiguraciji sustava i ugradnji potrebnih upravljačkih elemenata.

Hidraulički priključci 1 1/4"

Ulazni i izlazni priključci vode na Hydro Kitu imaju dimenziju 1 1/4". Taj promjer je predviđen za protoke potrebne u visokoučinkovitim konfiguracijama kompatibilnima s modulom.

Dimenzioniranje cijevi, pumpe, ekspanzijske posude, sigurnosnih elemenata i ostatka kruga mora se izvesti prema potrebnom protoku i tehničkim specifikacijama Samsunga.

Rashladni priključci za R410A

Modul se povezuje s vanjskom jedinicom putem rashladnih cijevi. Za ovu referencu Samsung propisuje:

• Tekućinski vod: 9,52 mm (3/8").
• Plinski vod: 15,88 mm (5/8").

Krug je dio bibloc sustava s rashladnim sredstvom R410A. Ugradnju i rukovanje rashladnim krugom mora obavljati ovlašteno osoblje, uz poštivanje udaljenosti, visinskih razlika, punjenja rashladnog sredstva i ostalih uvjeta koje definira Samsung.

Monofazno napajanje

Referenca AE160BNYDEH/EU odnosi se na monofaznu verziju hidrauličkog modula. Napajanje je 220-240 V, 50 Hz.

Samsung također nudi varijantu AE160BNYDGH/EU s trofaznim napajanjem za projekte u kojima je takav električni priključak potreban.

Kompaktan zidni format

Budući da nema integrirani spremnik, Hydro Kit ima kompaktne dimenzije za hidrauličku jedinicu svoje snage:

• Širina: 510 mm.
• Visina: 850 mm.
• Dubina: 315 mm.
• Neto težina: približno 45,5 kg.

Njegov zidni format olakšava ugradnju u tehničke prostorije i unutarnje prostore gdje se želi odvojiti hidraulički modul od PTV spremnika.

Niska razina buke

Budući da se radi o unutarnjem hidrauličkom modulu, akustički rad je znatno diskretniji od vanjske jedinice. Aktualni Samsung tehnički list navodi zvučni tlak od 38 dB(A) i zvučnu snagu od 55 dB(A) za ovu referencu.

Stvarna akustička percepcija također će ovisiti o položaju, zidnoj montaži, cirkulaciji vode i karakteristikama hidrauličke instalacije.

Proizvodnja sanitarne tople vode s vanjskim spremnikom

Iako AE160BNYDEH/EU ne uključuje PTV spremnik, može se integrirati u instalacije za proizvodnju sanitarne tople vode putem kompatibilnog vanjskog spremnika i potrebnih hidrauličkih i upravljačkih elemenata.

Ovo rješenje omogućuje odabir volumena spremnika prema broju korisnika i predviđenoj potrošnji, pružajući veću fleksibilnost od jedinice s integriranim spremnikom fiksnog kapaciteta.

Primjene Samsung TDM Plus Hydro Kita

• Aerotermija za obiteljske kuće.
• Instalacije grijanja putem podnog grijanja.
• Kompatibilni sustavi podnog hlađenja.
• Instalacije s fan coil uređajima.
• Niskotemperaturni radijatori.
• Proizvodnja PTV-a putem vanjskog spremnika.
• TDM Plus sustavi koji kombiniraju zrak-voda i zrak-zrak.
• Instalacije s dvije hidrauličke zone na različitim temperaturama.
• Projekti s fotonaponskom integracijom ili Smart Grid kompatibilnošću.

Tehnički podaci Samsung AE160BNYDEH/EU

• Proizvođač: Samsung.
• Obitelj: EHS.
• Serija: TDM Plus.
• Referenca: AE160BNYDEH/EU.
• Tip: zidni Hydro Kit.
• Način rada: toplinska pumpa zrak-voda.
• Rashladno sredstvo sustava: R410A.
• Integrirani spremnik: ne.
• Kompatibilnost snage: TDM Plus sustavi od 12 i 16 kW.
• Napajanje: 1 faza, 220-240 V, 50 Hz.
• Električni pomoćni grijač: 6 kW.
• Temperatura izlaza u grijanju: 15-55 °C.
• Temperatura izlaza u hlađenju: 5-25 °C.
• Hidraulički priključak ulaz/izlaz: 1 1/4".
• Priključak rashladnog voda tekućine: 9,52 mm (3/8").
• Priključak rashladnog voda plina: 15,88 mm (5/8").
• Zvučni tlak: 38 dB(A).
• Zvučna snaga: 55 dB(A).
• Dimenzije: 510 x 850 x 315 mm.
• Neto težina: 45,5 kg prema aktualnom Samsung tehničkom listu.
• Upravljanje 2 zone: kompatibilno.
• Fotonaponska integracija: kompatibilna ovisno o konfiguraciji.
• Smart Grid Ready: da, ovisno o konfiguraciji.

Hydro Kit za TDM Plus instalaciju od 12 kW

Kombiniran s vanjskom jedinicom Samsung AE120MXTPEH/EU, AE160BNYDEH/EU čini dio EHS TDM Plus sustava od 12 kW nominalno u grijanju i 12 kW u hlađenju. Ova konfiguracija omogućuje korištenje aerotermije zrak-voda za hidroničku klimatizaciju i, zahvaljujući TDM Plus tehnologiji, njezino kombiniranje s klimatizacijom zrak-zrak putem kompatibilnih unutarnjih jedinica.

Njegov zidni format bez integriranog spremnika pruža slobodu odabira vanjskog PTV spremnika, dok pomoćni grijač od 6 kW, upravljanje dvjema zonama i funkcije pripremljene za fotonaponsku integraciju i Smart Grid proširuju mogućnosti konfiguracije instalacije.

Hydro Kit mora se kombinirati s kompatibilnom TDM Plus vanjskom jedinicom te potrebnim hidrauličkim komponentama, PTV spremnikom, upravljačima i priborom za dovršetak sustava. Dimenzioniranje, rashladna i hidraulička instalacija te puštanje u rad moraju obaviti kvalificirani stručnjaci prema tehničkoj dokumentaciji Samsunga i važećim propisima.
