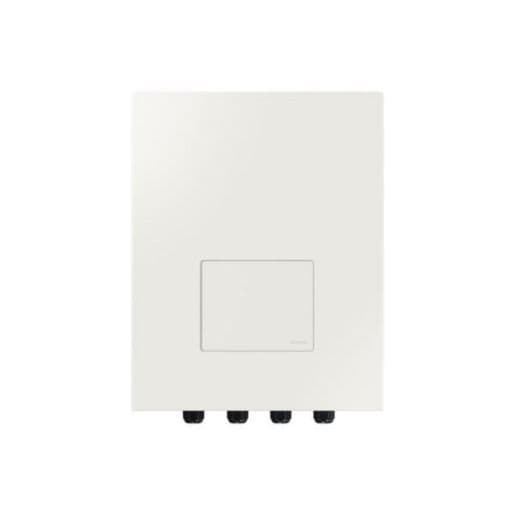

Komplet za kaskadnu kontrolu Samsung MIM-E03CN

Samsung MIM-E03GN je specifični upravljački komplet za integraciju vanjskih jedinica Samsung EHS Mono bez ugrađene cirkulacijske pumpe u kaskadni sustav aerotermije. Radi zajedno s glavnim kaskadnim upravljačem Samsung MCM-D3E0N i omogućuje da svaka kompatibilna vanjska jedinica komunicira i radi koordinirano unutar instalacija grijanja, hlađenja i pripreme potrošne tople vode velike snage.

Samsung navodi da se mora instalirati jedan MIM-E03GN za svaku kompatibilnu vanjsku jedinicu koja zahtijeva upravljački komplet. Zahvaljujući ovoj arhitekturi, kaskadni sustav može upravljati s do 8 EHS Mono dizalica topline i postići ukupnu maksimalnu snagu od 128 kW, nudeći rješenje posebno prikladno za višestambene zgrade, velike obiteljske kuće i komercijalne primjene koje zahtijevaju veću toplinsku snagu.

Specifični komplet za Samsung EHS kaskadne sustave

MIM-E03GN razvijen je posebno za novi Samsungov kaskadni sustav upravljanja. Njegova je funkcija služiti kao upravljačko sučelje za svaku kompatibilnu vanjsku jedinicu EHS Mono koja nema integriranu pumpu, omogućujući njezino povezivanje s glavnim upravljačem MCM-D3E0N.

Samsung izričito navodi da je MIM-E03GN namijenjen vanjskim jedinicama spojenima na kaskadni sustav te da se drugi upravljački kompleti ne smiju koristiti kao zamjena unutar ove konfiguracije.

Do 8 dizalica topline i 128 kW snage

Kada se koristi zajedno s kaskadnim upravljačem MCM-D3E0N, sustav može upravljati s do 8 vanjskih jedinica Samsung EHS Mono. S jedinicama do 16 kW, instalacija može dosegnuti maksimalni zajednički kapacitet od 128 kW.

Ova modularna konfiguracija omogućuje prilagodbu raspoložive snage toplinskim potrebama zgrade. Sustav može koordinirati rad različitih dizalica topline prema potražnji, izbjegavajući da sve jedinice moraju raditi istodobno kada to nije potrebno.

Modularni rad i raspodjela opterećenja

Samsungovo kaskadno rješenje osmišljeno je za modulaciju ukupnog kapaciteta prema potrebi za grijanjem, hlađenjem ili pripremom potrošne tople vode. Glavni upravljač koordinira povezane vanjske jedinice i raspodjeljuje opterećenje među njima kako bi se proizvodnja prilagodila potrebama instalacije.

Samsung dopušta kombiniranje vanjskih jedinica različitih snaga, pod uvjetom da pripadaju istoj vrsti proizvoda. Na primjer, unutar sustava EHS Mono R290 mogu se kombinirati različiti kapaciteti iz iste obitelji.

Nije dopušteno miješati različite, međusobno nekompatibilne obitelji proizvoda unutar iste kaskade. Odabir jedinica mora se provesti prema tablicama kombinacija i tehničkim uputama tvrtke Samsung.

Kompatibilno s različitim EHS Mono serijama

Samsungov kaskadni sustav podržava različite obitelji EHS Mono dizalica topline. MIM-E03GN koristi se na kompatibilnim jedinicama kojima je potreban pojedinačni upravljački komplet za povezivanje s centralnim upravljačem.

• Samsung EHS Mono R32: kompatibilna s kaskadnim sustavom putem MIM-E03GN, ovisno o modelu.
• Samsung EHS Mono HT Quiet: kompatibilna s kaskadnim sustavom putem MIM-E03GN.
• Samsung EHS Mono R290: kompatibilna putem MIM-E03GN u verzijama bez integrirane pumpe.
• Samsung EHS Mono R290 s integriranom pumpom: ne treba MIM-E03GN.

Samsung navodi da se R290 Mono jedinice s integriranom pumpom mogu povezati s kaskadnim sustavom bez ovog upravljačkog kompleta, jer imaju potrebne komponente integrirane.

Potreban glavni upravljač MCM-D3E0N

MIM-E03GN sam po sebi nije glavni upravljač instalacije. Njegova je funkcija povezati pojedinu vanjsku jedinicu sa sustavom kaskade. Za cjelokupno upravljanje odgovoran je Samsung MCM-D3E0N, koji djeluje kao središnji upravljač.

U instalacijama s više vanjskih jedinica bez ugrađene pumpe koristi se jedan MIM-E03GN za svaku dizalicu topline, dok jedan MCM-D3E0N koordinira cijeli sustav.

Grijanje, hlađenje i PTV

Samsungov EHS Cascade sustav spreman je za upravljanje instalacijama grijanja, hlađenja i proizvodnje potrošne tople vode. To omogućuje korištenje više dizalica topline kao jedne koordinirane instalacije i prilagodbu njihova rada toplinskoj potražnji zgrade.

Kaskadni upravljač može dodatno upravljati s dvije neovisne zone grijanja i podržava integraciju s drugim toplinskim izvorima za konfiguriranje hibridnih sustava, pod uvjetom da projekt ispunjava uvjete i hidrauličke sheme koje je predvidio Samsung.

Veća kontinuitet rada

Instalacija s više dizalica topline u kaskadi nudi modularnu arhitekturu u odnosu na rješenja temeljena na jednoj jedinici velike snage. Samsung je sustav osmislio tako da u određenim situacijama kvara jedne jedinice upravljač može izolirati tu jedinicu i održati ostale dostupne jedinice u radu.

Ova strategija omogućuje održavanje toplinske proizvodnje dok se pregledava neispravna jedinica te je posebno zanimljiva u zgradama gdje su grijanje ili proizvodnja PTV-a od velike važnosti.

Integracija s Modbusom i povezanim sustavima

Glavni upravljač MCM-D3E0N koji se koristi zajedno s MIM-E03GN kompatibilan je s Modbus komunikacijom, što olakšava integraciju s vanjskim sustavima upravljanja i nadzora zgrada.

Kaskadna platforma također nudi kompatibilnost s EHS Cloud i SmartThings u verzijama firmvera koje je naveo Samsung. Ove funkcije odnose se na kaskadni upravljački sustav i mogu zahtijevati internetsku vezu, Samsung račun i dodatne komunikacijske komponente, ovisno o instaliranoj konfiguraciji.

Uključen senzor protoka

U isporuku MIM-E03GN uključen je senzor protoka s kabelom duljine 1,5 metara. Taj element omogućuje nadzor protoka vode povezanog s vanjskom jedinicom i dio je potrebnih komponenti za ispravnu integraciju dizalice topline u hidraulički kaskadni sustav.

Također se isporučuju potrebni cijevni priključci za hidrauličku integraciju kompleta, kao i elementi za pričvršćivanje i brtve.

Sadržaj isporuke Samsung MIM-E03GN

• Upravljački komplet: Samsung MIM-E03GN.
• Senzor protoka: 1 komad s kabelom od 1,5 m.
• Desni cijevni priključak: vanjski Ø 28 mm, 1 komad.
• Lijevi cijevni priključak: vanjski Ø 28 mm, 1 komad.
• Elementi za pričvršćivanje: 2 komada.
• O-prstenovi: 2 komada.

Dimenzije i napajanje

MIM-E03GN ima zidnu izvedbu s dimenzijama 380 x 480 x 150 mm i približnom neto težinom od 6,7 kg. Njegovo električno napajanje je jednofazno, 230 V i 50 Hz.

Komunikacija sa sustavom koristi posebno upravljačko ožičenje, koje se mora postaviti uz poštivanje presjeka, trase i zahtjeva navedenih u Samsungovom priručniku za ugradnju.

Tehničke karakteristike Samsung MIM-E03GN

• Marka: Samsung.
• Referenca: MIM-E03GN.
• Vrsta: upravljački komplet za EHS kaskadni sustav.
• Primjena: kompatibilne vanjske jedinice Samsung EHS Mono bez integrirane pumpe.
• Kompatibilni glavni upravljač: MCM-D3E0N.
• Broj potrebnih kompleta: 1 po svakoj kompatibilnoj vanjskoj jedinici koja zahtijeva Control Kit.
• Maksimalan broj vanjskih jedinica po kaskadnom upravljaču: 8.
• Maksimalni kapacitet kaskadnog sustava: do 128 kW s 8 jedinica od 16 kW.
• Napajanje: jednofazno, 230 V, 50 Hz.
• Navedeni presjek komunikacijskog kabela: 0,75 mm².
• Broj jedinica kojima izravno upravlja svaki MIM-E03GN: 1.
• Senzor protoka: uključen.
• Duljina kabela senzora protoka: 1,5 m.
• Uključeni hidraulički priključci: 2 x vanjski Ø28 mm.
• Dimenzije: 380 x 480 x 150 mm.
• Neto težina: približno 6,7 kg.
• Ugradnja: zidna.

Kompatibilnost unutar kaskadne instalacije

Samsung utvrđuje da je maksimalan broj vanjskih jedinica spojenih na jedan MCM-D3E0N upravljač osam. Korištene jedinice moraju pripadati istoj obitelji proizvoda, iako se unutar te obitelji mogu koristiti različiti kapaciteti.

Na primjer, moguće je kombinirati različite snage kompatibilnih EHS Mono R290 jedinica unutar iste instalacije, ali nije dopušteno slobodno miješati R290, R32 i HT Quiet jedinice u jednoj kaskadi.

Samsung EHS Mono R290 jedinice koje imaju integriranu cirkulacijsku pumpu mogu raditi izravno s kaskadnim upravljačem i ne zahtijevaju MIM-E03GN. Nasuprot tome, kompatibilne jedinice bez integrirane pumpe koriste ovaj komplet kao pojedinačno sučelje sa sustavom.

Rješenje za instalacije aerotermije velike snage

Samsung MIM-E03GN omogućuje pretvaranje više kompatibilnih EHS Mono dizalica topline u koordiniranu modularnu instalaciju putem upravljača MCM-D3E0N. Ova arhitektura omogućuje postizanje do 128 kW s osam jedinica, postupno prilagođavanje snage potražnji i veću fleksibilnost od rješenja temeljenog na jednoj jedinici velike snage.

Zbog svojih karakteristika, to je rješenje posebno prikladno za višestambene zgrade, komercijalne primjene i projekte centralizirane aerotermije gdje je potrebno kombinirati više Samsung EHS Mono dizalica topline.

Važno: MIM-E03GN je pojedinačni upravljački komplet za kaskadni sustav i ne zamjenjuje glavni upravljač MCM-D3E0N. Prije projektiranja instalacije potrebno je provjeriti točnu kompatibilnost svake vanjske jedinice. ClimateHub i Hydro Unit nisu kompatibilni s ovim kaskadnim rješenjem prema trenutačnoj Samsung dokumentaciji.
