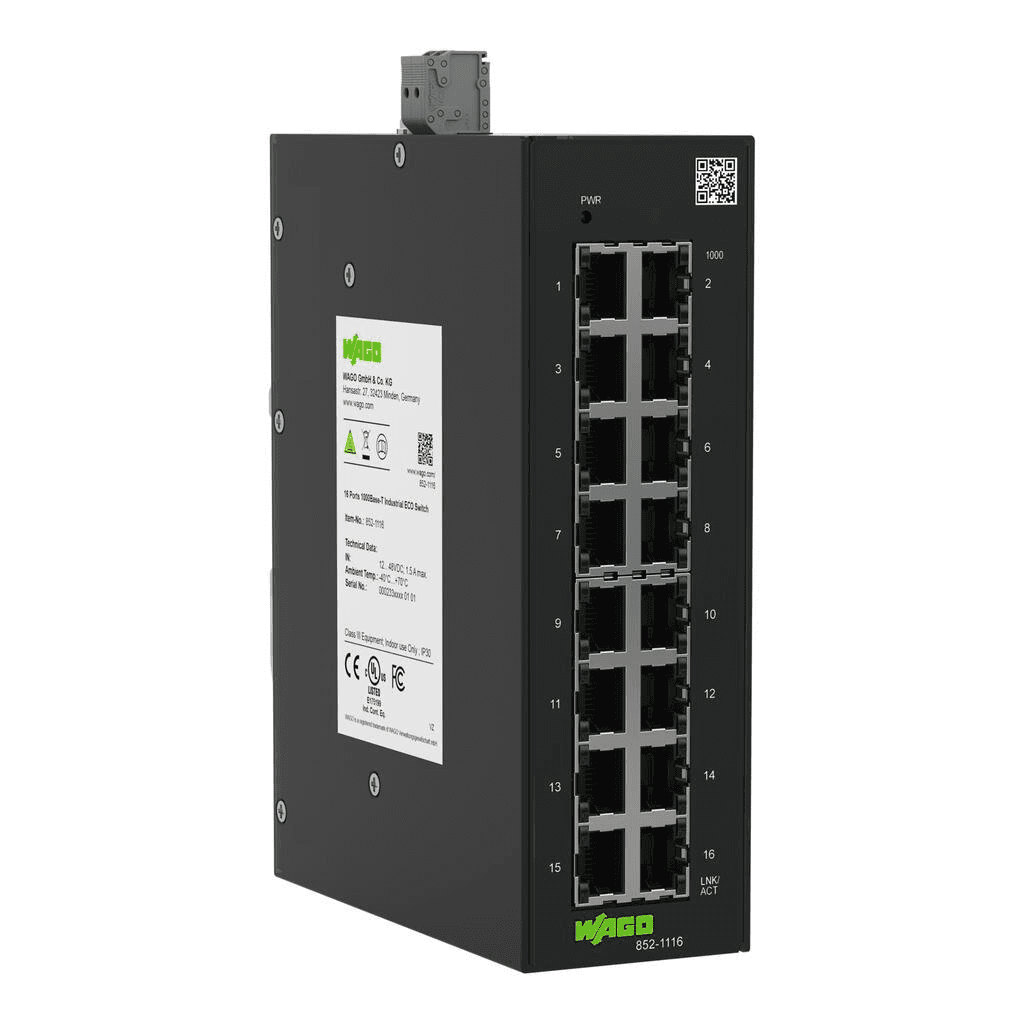

Industrijski ECO Switch s 16 portova

WAGO Industrial-ECO-Switch 852-1116 je nekomutirani industrijski Ethernet switch s 16 RJ45 Gigabit Ethernet priključaka, dizajniran za stvaranje pouzdanih komunikacijskih mreža u strojevima, električnim ormarima i automatizacijskim sustavima. Njegovi priključci podržavaju 10/100/1000BASE-T s automatskim pregovaranjem i Auto-MDI/MDIX, što omogućuje jednostavno puštanje u rad bez potrebe za prethodnom konfiguracijom.

Uređaj uključuje redundantno napajanje od 12 do 48 VDC, alarmni kontakt koji se može konfigurirati DIP prekidačem, LED indikatore statusa i aluminijsko metalno kućište pripremljeno za montažu na 35 mm DIN šinu. Njegov prošireni radni raspon od -40 do +70 °C te otpornost na vibracije i udarce čine ga posebno prikladnim rješenjem za Ethernet mreže u industrijskim okruženjima.

Neupravljani industrijski Ethernet switch s 16 priključaka

Referenca WAGO 852-1116 ima 16 RJ45 Ethernet sučelja, nudeći visoku gustoću priključaka u jednom uređaju.

Budući da je riječ o nekomutiranom switchu, nije potrebno programiranje ni mrežna konfiguracija za početak rada. Dovoljno je napajanje i povezivanje kompatibilnih Ethernet uređaja, što olakšava stvaranje malih i srednjih industrijskih mreža.

16 Gigabit Ethernet priključaka

16 bakrenih priključaka kompatibilno je s glavnim Ethernet brzinama koje se koriste u automatizaciji:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Svi priključci imaju automatsko pregovaranje, tako da switch automatski prepoznaje brzinu prijenosa kompatibilnu s povezanim uređajem.

Auto-MDI/MDIX na svim priključcima

Funkcija Auto-MDI/MDIX automatski prepoznaje linije slanja i prijema Ethernet kabela.

Ova značajka pojednostavljuje ožičenje jer uklanja potrebu razlikovanja između ravnih i križnih veza na kompatibilnim uređajima, potičući praktički plug-and-play rad.

Store-and-Forward preklapanje bez blokiranja

WAGO 852-1116 koristi tehnologiju preklapanja Store-and-Forward i non-blocking arhitekturu.

Switch prima i provjerava okvire prije prosljeđivanja prema odredišnom priključku, dok njegova arhitektura omogućuje upravljanje komunikacijom između priključaka bez ograničenja koja su svojstvena blokirajućoj preklopnoj matrici.

Tablica za do 8.000 MAC adresa

Uređaj ima internu tablicu koja može upravljati s do 8.000 MAC adresa.

Ta mogućnost omogućuje učenje koji su uređaji povezani na pojedini priključak i usmjeravanje Ethernet okvira prema odgovarajućem odredištu unutar mreže.

Kompatibilan s Jumbo Frames do 10.000 bajtova

Switch podržava Jumbo Frames do 10.000 bajtova, što olakšava prijenos većih Ethernet okvira kada su i povezani uređaji i aplikacija kompatibilni s tom funkcijom.

Energy Efficient Ethernet

WAGO 852-1116 zadovoljava standard IEEE 802.3az Energy Efficient Ethernet.

Ova tehnologija omogućuje smanjenje potrošnje energije povezane s Ethernet vezama kada je aktivnost prijenosa niska, prilagođavajući rad sučelja stvarnom opterećenju mreže.

Prioritizacija Ethernet prometa

Uređaj je kompatibilan sa standardom IEEE 802.1p za prioritizaciju Ethernet paketa.

WAGO također navodi prioritizaciju paketa koji pripadaju protokolu PROFINET, EtherType 0x8892, što je posebno korisno u automatizacijskim mrežama gdje određeni podaci moraju imati prioritetnu obradu.

IEEE 802.3x kontrola protoka

Kompatibilnost sa IEEE 802.3x Flow Control omogućuje upravljanje situacijama zagušenja u full-duplex Ethernet komunikacijama putem mehanizama kontrole protoka između kompatibilnih uređaja.

Napajanje od 12 do 48 VDC

Industrial-ECO-Switch ima širok raspon napajanja od 12 do 48 VDC, s tolerancijom od ±15 %.

Ta fleksibilnost olakšava integraciju u automatizacijske ormare koji rade s različitim industrijskim istosmjernim naponima.

WAGO navodi maksimalnu potrošnju od:

• Maksimalna snaga: 14 W.
• Maksimalna struja: 1.500 mA.

Redundantno napajanje

WAGO 852-1116 uključuje redundantni ulaz napajanja, povećavajući dostupnost mreže kada instalacija koristi dva pravilno konfigurirana izvora napajanja.

U sustavima gdje je kontinuitet komunikacije važan, ova mogućnost omogućuje projektiranje napajanja s većom otpornošću na kvarove.

Zaštita od prenapona i obrnutog polariteta

Elektronika integrira zaštitu od prenapona i obrnutog napona, pomažući zaštititi switch od određenih nepravilnih električnih uvjeta na ulazu napajanja.

Konfigurabilni alarmni kontakt

Uređaj ima alarmni kontakt koji se može konfigurirati DIP prekidačem, pružajući dodatni signal za nadzor određenih događaja.

Uz redundantno napajanje i LED indikatore, ovaj kontakt povećava mogućnosti dijagnostike switcha unutar automatizacijskog ormara.

LED indikatori statusa

Prednja strana sadrži LED indikatore za brzo provjeravanje statusa uređaja i njegovih veza.

• PWR zeleno: označava prisutnost napajanja.
• 1000 zeleno po priključku: označava rad pri 1.000 Mbps.
• LNK/ACT zeleno po priključku: označava vezu i aktivnost prijenosa podataka.

Ovi indikatori olakšavaju puštanje u rad i vizualno lociranje mogućih problema s vezom.

Ethernet kabel Cat. 5e ili viši

Za Ethernet komunikacije putem bakra, WAGO navodi kabel kategorije Cat. 5e ili više.

Maksimalna dopuštena duljina po vezi iznosi 100 metara, u skladu s uobičajenim uvjetima Ethernet mreža preko bakra.

Montaža na 35 mm DIN šinu

Switch je pripremljen za montažu na 35 mm DIN šinu, što olakšava njegovu izravnu integraciju unutar električnih ormara i automatizacijskih kućišta.

Njegov industrijski format objedinjuje 16 Gigabit priključaka u uređaju širine samo 50 mm, optimizirajući raspoloživi prostor na šini.

Industrijsko aluminijsko kućište

Kućište je izrađeno od aluminija s crnim metalik završnim slojem.

Uređaj ima dimenzije:

• Širina: 50 mm.
• Visina: 160 mm.
• Dubina: 120 mm.
• Težina: približno 934 g.

Prošireni temperaturni raspon od -40 do +70 °C

Jedna od glavnih značajki modela 852-1116 je njegov prošireni radni temperaturni raspon.

• Radna temperatura: -40 do +70 °C.
• Temperatura skladištenja: -40 do +80 °C.
• Maksimalna relativna vlažnost: 95 %, bez kondenzacije.

Ovaj širok raspon omogućuje uporabu u ormarima i industrijskim primjenama izloženima zahtjevnijim okolišnim uvjetima od onih kod konvencionalne mrežne opreme.

IP30 zaštita

Switch ima stupanj zaštite IP30.

Zbog toga je prvenstveno namijenjen za unutarnju ugradnju te unutar odgovarajućih ormara ili kućišta kada okruženje zahtijeva višu zaštitu od prašine, vlage ili vode.

Otporan na vibracije i udarce

WAGO navodi mehaničku otpornost prema sljedećim normama:

• Vibracije: IEC 60068-2-6.
• Udarci: IEC 60068-2-27.

Ove značajke omogućuju uporabu uređaja u industrijskim okruženjima gdje uređaji ugrađeni u električne ormare mogu biti izloženi vibracijama ili mehaničkim udarcima.

Industrijska elektromagnetska kompatibilnost

Uređaj zadovoljava zahtjeve elektromagnetske kompatibilnosti specifične za industrijska okruženja:

• EMC otpornost: EN 61000-6-2.
• EMC emisije: EN 61000-6-4.

Kompatibilni Ethernet standardi

Tehnička dokumentacija za WAGO 852-1116 navodi kompatibilnost sa:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: prioritizacija.

Tehničke karakteristike WAGO 852-1116

• Marka: WAGO.
• Referenca: 852-1116.
• Serija: Industrial-ECO-Switch.
• Vrsta: nekomutirani industrijski Ethernet switch.
• Broj priključaka: 16.
• Ethernet konektori: 16 x RJ45.
• Brzine: 10/100/1000 Mbps.
• Gigabit sučelje: 1000BASE-T.
• Automatsko pregovaranje: da, na svim priključcima.
• Auto-MDI/MDIX: da, na svim priključcima.
• Način preklapanja: Store-and-Forward.
• Arhitektura: non-blocking.
• MAC tablica: 8.000 adresa.
• Jumbo Frames: do 10.000 bajtova.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Prioritizacija: IEEE 802.1p.
• Prijenosni medij: bakreni kabel Cat. 5e ili viši.
• Maksimalna duljina kabela po vezi: 100 m.
• Napajanje: 12-48 VDC ±15 %.
• Redundantno napajanje: da.
• Maksimalna potrošnja: 14 W.
• Maksimalna struja: 1.500 mA.
• Zaštita od prenapona: da.
• Zaštita od obrnutog polariteta: da.
• Alarmni kontakt: da, konfigurabilan putem DIP prekidača.
• LED indikatori: napajanje, Gigabit brzina i veza/aktivnost.
• Montaža: 35 mm DIN šina.
• Materijal kućišta: aluminij.
• Boja: crna metalik.
• Stupanj zaštite: IP30.
• Radna temperatura: -40 do +70 °C.
• Temperatura skladištenja: -40 do +80 °C.
• Relativna vlažnost: do 95 %, bez kondenzacije.
• Otpornost na vibracije: IEC 60068-2-6.
• Otpornost na udarce: IEC 60068-2-27.
• Širina: 50 mm.
• Visina: 160 mm.
• Dubina: 120 mm.
• Težina: 934 g.
• Oznaka: CE.
• UL odobrenje: UL 61010-2-201.
• GTIN: 4066966625127.

Industrijski Gigabit switch za automatizacijske ormare

WAGO Industrial-ECO-Switch 852-1116 omogućuje objedinjavanje do 16 Gigabit Ethernet veza u kompaktnom DIN uređaju bez potrebe za konfiguracijom, što ga čini posebno prikladnim za strojeve, automatizacijske sustave te male i srednje industrijske mreže.

Njegovih 16 10/100/1000BASE-T priključaka, redundantno napajanje, alarmni kontakt, Energy Efficient Ethernet, IEEE 802.1p prioritizacija i radni raspon od -40 do +70 °C kombiniraju jednostavnost instalacije sa značajkama posebno usmjerenima na industrijsko okruženje.
