Senzor pokreta ORBIMAT DET.REGBL.: 0 6M 1,2M VISINA 200° 5-2000 LUX 230V VREMENSKO PODEŠAVANJE:

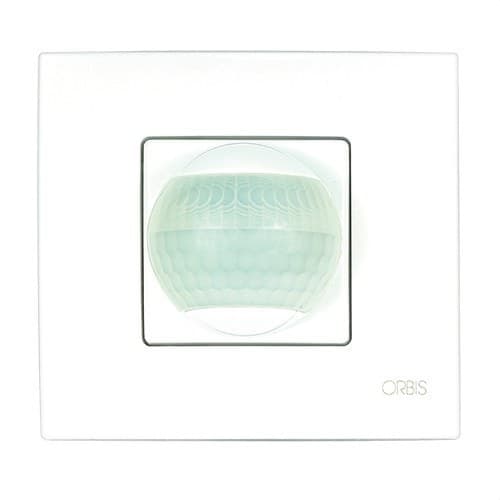

Detektor pokreta Orbis ORBIMAT, referenca OB132612, je ugradbeni PIR senzor dizajniran za automatizaciju uključivanja i isključivanja rasvjete u unutarnjim prostorima. Ugrađuje se u univerzalnu mehanizacijsku kutiju 65 x 65 mm i nudi kut detekcije od 200°, s podesivim dometom do 6 metara i preporučenom visinom ugradnje između 0,8 i 1,5 metara.

ORBIMAT omogućuje zamjenu klasičnog prekidača automatskim sustavom detekcije bez potrebe za velikim izmjenama instalacije. Uključuje podešavanje vremena i osvjetljenja, impulsnu funkciju, ručno upravljanje s tri položaja, mogućnost spajanja dodatnih tipkala i relej s preklapanjem pri prolazu kroz nulu za rad s različitim tehnologijama rasvjete.

PIR detekcija s pokrivanjem od 200°

Orbis ORBIMAT koristi dva PIR senzora za detekciju promjena infracrvenog zračenja koje uzrokuju osobe i drugi pokretni izvori topline. Njegovo područje detekcije doseže do 6 metara i može se podešavati prema dimenzijama prostorije.

Kut detekcije od 200° pruža široku pokrivenost iz zidne pozicije, zbog čega je posebno prikladan za ulaze, hodnike, prolaze, sanitarne kabine i druge unutarnje prolazne zone.

Ugradnja u univerzalnu mehanizacijsku kutiju

ORBIMAT je dizajniran za zidnu montažu unutar univerzalne mehanizacijske kutije 65 x 65 mm. Ova konfiguracija omogućuje zamjenu određenih postojećih ručnih prekidača automatskim detektorom koristeći postojeći položaj ugrađene kutije.

Orbis preporučuje visinu montaže između 0,8 i 1,5 metara. Konačni položaj treba odabrati uzimajući u obzir da PIR senzori najučinkovitije detektiraju pokrete koji prolaze poprečno kroz detekcijske zrake.

Podesiv domet do 6 metara

Područje detekcije može se podešavati između 0 i 6 metara. Ovo podešavanje omogućuje ograničavanje nadzirane zone kako bi se izbjegla aktiviranja uzrokovana kretanjem izvan područja koje se želi kontrolirati.

Navedeni domet odnosi se na referentne uvjete proizvođača i može varirati ovisno o temperaturi okoline, orijentaciji, visini ugradnje i smjeru kretanja osoba.

Vremensko podešavanje od 30 sekundi do 20 minuta

Vrijeme isključenja može se podešavati od 30 sekundi do približno 20 minuta. Osim toga, detektor ima posebnu impulsnu funkciju koja održava izlaz uključenim 1 sekundu, a zatim ostaje 4 sekunde bez detekcije.

Ova raznolikost vremena olakšava prilagodbu kako zonama brzog prolaza tako i prostorima u kojima je poželjno da rasvjeta ostane uključena nekoliko minuta nakon detekcije pokreta.

Podešavanje osvijetljenosti od 5 do 2000 luxa

Ugrađeni sumrak senzor omogućuje podešavanje praga aktivacije između 5 i 2000 luxa. U automatskom radu ORBIMAT se može konfigurirati tako da se rasvjeta uključi samo kada detektira pokret i kada je razina ambijentalnog svjetla ispod odabrane vrijednosti.

Na taj se način smanjuje nepotrebno uključivanje tijekom sati kada postoji dovoljno prirodnog svjetla.

Tri ručna načina rada

Mehanizam ima skriveni ručni selektor s tri položaja koji omogućuje odabir ponašanja kruga prema trenutnim potrebama:

• Automatski: rasvjeta se upravlja detekcijom pokreta i odabranom razinom osvijetljenosti.
• Trajno uključeno: održava opterećenje uključenim neovisno o detekciji.
• Trajno isključeno: održava opterećenje isključenim.

Ove opcije korisne su za održavanje, čišćenje ili posebne situacije kada se želi privremeno onemogućiti automatski rad.

Kompatibilno s dodatnim tipkalima

ORBIMAT omogućuje spajanje vanjskih tipkala za ručno aktiviranje novog vremenskog ciklusa. Ova funkcija omogućuje korištenje detektora i kao stubišnog vremenskog prekidača, kombinirajući automatsko upravljanje prisutnošću s dodatnim točkama ručne aktivacije.

Vanjska tipkala mogu imati neonsku ili LED signalizaciju, pod uvjetom da se poštuje granica koju navodi Orbis, manja od 1 mA pri 230 V.

Preklapanje pri prolazu kroz nulu

Detektor ima relej s detekcijom prolaza kroz nulu. Ova tehnologija vrši preklapanje blizu prolaza naponskog vala kroz nulu, pomažući smanjiti električna opterećenja pri uključivanju određenih elektroničkih potrošača.

Ova značajka poboljšava njegovu prilagodbu tehnologijama kao što su LED, fluorescentna ili štedna rasvjeta, unutar granica snage koje je naveo proizvođač.

Preklopna sposobnost od 6 A

ORBIMAT ima izlazni krug s prekidnom moći od 6 A pri 230 V AC s cos φ = 1. Maksimalno dopušteno opterećenje ovisi o vrsti priključene rasvjete.

• Žarulje sa žarnom niti: do 1300 W.
• Fluorescentne: do 1300 VA.
• Niskonaponske halogene 12 V AC: do 1300 VA.
• Halogene 230 V AC: do 1300 W.
• Štedne žarulje: do 1300 VA.
• Downlight svjetiljke: do 1300 VA.
• LED rasvjeta: do 500 VA.

LED indikator stanja

Mehanizam ima LED signalnu lampicu koja olakšava provjeru stanja detektora. Signalizacija omogućuje prepoznavanje situacija kao što su detekcija pokreta ili uvjeti osvijetljenosti iznad postavljene razine.

Temperaturna kompenzacija

ORBIMAT integrira temperaturni kompenzator namijenjen održavanju stabilnog rada detekcijskog sustava. Kao i kod PIR detektora, osjetljivost se može smanjiti kada se temperatura detektirane osobe ili objekta približi temperaturi okoline.

Brzi priključni stezaljke

Električni priključak izvodi se pomoću brzih stezaljki bez vijaka. Detektor prihvaća krute ili fleksibilne vodiče presjeka između 0,75 i 1,5 mm², s navedenom duljinom skidanja izolacije od 7 mm.

Tehničke karakteristike Orbis ORBIMAT OB132612

• Marka: Orbis.
• Referenca: OB132612.
• Model: ORBIMAT.
• Vrsta: detektor pokreta za upravljanje rasvjetom.
• Tehnologija detekcije: PIR.
• Broj senzora: 2.
• Broj krugova: 1.
• Ugradnja: ugradbena u zid.
• Kompatibilna kutija: univerzalna mehanizacijska kutija 65 x 65 mm.
• Visina ugradnje: između 0,8 i 1,5 m.
• Kut detekcije: 200°.
• Područje detekcije: podesivo između 0 i 6 m.
• Vremensko podešavanje: od 30 sekundi do 20 minuta.
• Impulsna funkcija: 1 s ON / 4 s OFF.
• Osjetljivost na svjetlo: od 5 do 2000 luxa.
• Ručni načini rada: automatski, trajno uključeno i trajno isključeno.
• Vanjska tipkala: da.
• Svjetlosna vanjska tipkala: kompatibilna s potrošnjom manjom od 1 mA pri 230 V.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50/60 Hz.
• Prekidna moć: 6 A pri 230 V AC, cos φ = 1.
• Detekcija prolaza kroz nulu: da.
• Vlastita potrošnja: 0,9 W, približno 6,5 VA.
• Maksimalno opterećenje žarne niti: 1300 W.
• Maksimalno opterećenje fluorescentne: 1300 VA.
• Maksimalno opterećenje halogene 12 V AC: 1300 VA.
• Maksimalno opterećenje halogene 230 V AC: 1300 W.
• Maksimalno opterećenje štedne: 1300 VA.
• Maksimalno opterećenje downlight: 1300 VA.
• Maksimalno opterećenje LED: 500 VA.
• Stupanj zaštite: IP20 prema EN 60529.
• Klasa zaštite: Klasa II u ispravnim uvjetima montaže.
• Radna temperatura: 0 do 40 °C.
• Temperatura transporta i skladištenja: -10 do 50 °C.
• Priključak: brze stezaljke bez vijaka.
• Presjek vodiča: 0,75-1,5 mm², kruti ili fleksibilni.
• Duljina skidanja izolacije: 7 mm.
• Vanjske dimenzije: 93 x 86 x 66,5 mm.
• Neto težina: 140 g.

Primjene detektora ORBIMAT

Ugradbeni format i mogućnost zamjene klasičnog prekidača čine ORBIMAT posebno praktičnim rješenjem za automatizaciju rasvjete u različitim unutarnjim prostorima:

• Ulazi i predvorja.
• Hodnici u stanovima.
• Stube i zajedničke zone.
• Sanitarni čvorovi i kabine.
• Ostave i pomoćne prostorije.
• Hoteli i javne zgrade.
• Trgovački prostori i uredi.

Detektor i stubišni vremenski prekidač u istom mehanizmu

Orbis ORBIMAT OB132612 kombinira automatsku detekciju pokreta, upravljanje sumrakom i vremensko upravljanje u mehanizmu pripremljenom za zamjenu određenih klasičnih prekidača. Njegov podesivi domet do 6 metara i pokrivenost od 200° omogućuju prilagodbu detekcije različitim unutarnjim zonama.

Mogućnost dodavanja dodatnih tipkala, ručni način rada s tri položaja i impulsna funkcija proširuju mogućnosti uporabe, dok preklapanje pri prolazu kroz nulu omogućuje rad s LED rasvjetom do 500 VA i drugim kompatibilnim tehnologijama.

Važno: ORBIMAT ima zaštitu IP20 i namijenjen je za unutarnje instalacije. Montažu i spajanje treba izvesti prema uputama tvrtke Orbis i uz poštivanje maksimalnih opterećenja navedenih za svaku tehnologiju rasvjete.
