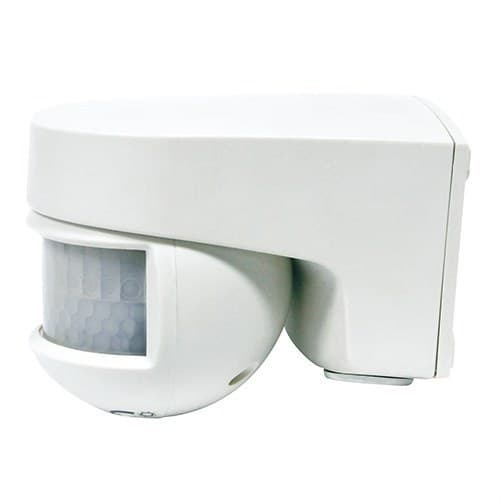

Senzor pokreta Isimat SB.ZID ORIJENT.140° PODRUČJE DETEKCIJE: DUBINA 12M ŠIRINA 8M(4+4)NA 20°C 5-2000

Detektor pokreta Orbis ISIMAT, referenca OB134312, dizajniran je za automatizaciju uključivanja i isključivanja rasvjete pomoću PIR infracrvene detekcije. Montira se površinski na zid i nudi kut detekcije od 140°, frontalni domet do 12 metara te bočnu pokrivenost od 8 metara pri 20 °C, što ga čini posebno prikladnim za ulaze, fasade, nadstrešnice, spremišta, stubišta i druga prolazna područja.

Njegova podesiva glava omogućuje usmjeravanje područja detekcije prema zoni koju želite nadzirati. Osim toga, uključuje neovisnu regulaciju vremena rada od 3 sekunde do 30 minuta i osjetljivosti na svjetlo između 5 i 2000 luksa. Zahvaljujući zaštiti IP55 može se postaviti i u unutarnjim prostorima i na vanjskim lokacijama izloženima prašini i mlazovima vode.

PIR detekcija s pokrivenošću od 140°

Orbis ISIMAT koristi PIR tehnologiju detekcije za prepoznavanje promjena infracrvenog zračenja koje proizvode osobe ili drugi izvori topline koji se kreću unutar njegova područja pokrivenosti. Detektor ne emitira zračenje za potrebe detekcije.

Njegov kut detekcije iznosi 140°, a glava omogućuje horizontalnu rotaciju do 180°, što olakšava usmjeravanje prema ulazima, prolazima ili određenim područjima koja treba pokriti.

Do 12 metara frontalnog dometa

U uvjetima koje navodi Orbis, detektor doseže do 12 metara u frontalnom smjeru i 8 metara bočne pokrivenosti pri temperaturi okoline od 20 °C. Maksimalna preporučena visina ugradnje iznosi 3 metra, a preporučuje se postavljanje između 2 i 3 metra.

Stvarni domet može varirati ovisno o visini i orijentaciji detektora, temperaturi okoline i putanji kojom osobe prolaze kroz područje detekcije.

Podesivo vrijeme rada od 3 sekunde do 30 minuta

ISIMAT omogućuje odabir koliko dugo rasvjeta ostaje aktivna nakon detekcije pokreta. Vrijeme rada može se podešavati od približno 3 sekunde do 30 minuta.

Ova široka regulacija omogućuje korištenje kratkih vremena u zonama brzog prolaza ili dulje zadržavanje rasvjete uključenom na ulazima, trijemovima, skladištima i drugim prostorima gdje se korisnici dulje zadržavaju.

Regulacija osvijetljenosti između 5 i 2000 luksa

Ugrađeni sumrak senzor omogućuje postavljanje razine ambijentalnog osvjetljenja ispod koje detektor treba djelovati. Raspon regulacije proteže se od 5 do 2000 luksa.

Na taj se način može konfigurirati da aktivira rasvjetu samo noću ili u slabo osvijetljenim prostorima, ili pak proširiti njegovo djelovanje na uvjete s većom količinom prirodnog svjetla.

IP55 zaštita za vanjsku ugradnju

Orbis ISIMAT ima stupanj zaštite IP55 prema EN 60529. Ovo kućište pruža zaštitu od prodora prašine u štetnim količinama i od mlazova vode, omogućujući njegovu uporabu u odgovarajućim vanjskim instalacijama.

Proizvođač predviđa primjenu kao što su nadstrešnice, fasade, ulazi, spremišta i stubišta. Njegova normalna radna temperatura iznosi između -20 i 40 °C, s graničnim radnim temperaturama od -30 do 50 °C.

Prekidna moć od 10 A

Detektor upravlja jednim krugom i nudi prekidnu moć od 10 A pri 230 V AC s cos φ = 1. Maksimalna snaga koja se može priključiti ovisi o vrsti korištenog opterećenja.

Za LED rasvjetu Orbis navodi preporučeno maksimalno opterećenje od 400 VA. Kod žarulja sa žarnom niti i halogenih žarulja napajanih na 230 V dopušta do 2000 W, dok za fluorescentne svjetiljke, štedne žarulje, downlight rasvjetu i niskonaponske halogene svjetiljke preporučeno opterećenje iznosi 1200 VA.

Preklapanje pri prolazu kroz nulu

ISIMAT uključuje detekciju prolaza kroz nulu pri preklapanju. Ova tehnologija izvodi električni prekid u točki blizu prolaza napona kroz nulu, čime se smanjuju električna opterećenja na kontakt releja, osobito kod određenih vrsta elektroničkih opterećenja.

Površinska ugradnja na zid

Detektor je dizajniran za izravno pričvršćivanje na glatki zid. Njegove vanjske dimenzije iznose približno 72 mm širine, 80 mm visine i 100 mm dubine, što osigurava kompaktan format za vanjske primjene.

Priključivanje se izvodi pomoću vijčanih stezaljki za vodiče presjeka između 0,75 i 1,5 mm². Uređaj radi na 230 V AC ±10% i 50/60 Hz, s vlastitom potrošnjom od 6 VA, što odgovara približno 1 W.

Tehničke karakteristike Orbis ISIMAT OB134312

• Marka: Orbis.
• Referenca: OB134312.
• Model: ISIMAT.
• Vrsta: detektor pokreta za upravljanje rasvjetom.
• Tehnologija detekcije: PIR.
• Broj senzora: 1.
• Broj krugova: 1.
• Montaža: površinska na zid.
• Kut detekcije: 140°.
• Horizontalna rotacija glave: 180°.
• Frontalno područje detekcije: do 12 m pri 20 °C.
• Bočno područje detekcije: do 8 m pri 20 °C.
• Maksimalna visina ugradnje: 3 m.
• Preporučena visina ugradnje: između 2 i 3 m.
• Vrijeme rada: od 3 sekunde do 30 minuta.
• Osjetljivost na svjetlo: podesiva od 5 do 2000 luksa.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50/60 Hz.
• Vlastita potrošnja: 6 VA, približno 1 W.
• Prekidna moć: 10 A pri 230 V AC, cos φ = 1.
• Detekcija prolaza kroz nulu: da.
• Maksimalno opterećenje žarulja sa žarnom niti: 2000 W.
• Maksimalno fluorescentno opterećenje: 1200 VA.
• Maksimalno halogeno opterećenje 12 V AC: 1200 VA.
• Maksimalno halogeno opterećenje 230 V AC: 2000 W.
• Maksimalno opterećenje štednih žarulja: 1200 VA.
• Maksimalno opterećenje downlight rasvjete: 1200 VA.
• Maksimalno LED opterećenje: 400 VA.
• Stupanj zaštite: IP55.
• Klasa zaštite: Klasa II uz pravilnu ugradnju.
• Radna temperatura: -20 do 40 °C.
• Granična radna temperatura: -30 do 50 °C.
• Temperatura transporta i skladištenja: -35 do 60 °C.
• Priključak: vijčane stezaljke.
• Presjek vodiča: od 0,75 do 1,5 mm².
• Dimenzije: približno 72 x 80 x 100 mm.
• Neto težina: 155 g.

Automatizacija rasvjete za vanjske i prolazne zone

Orbis ISIMAT OB134312 omogućuje automatizaciju rasvjete kombiniranjem detekcije pokreta i upravljanja ambijentalnim osvjetljenjem. Time se izbjegava oslanjanje na ručne prekidače i omogućuje da svjetiljke ostanu isključene kada nema kretanja ili kada je razina prirodnog svjetla dovoljna.

Njegov frontalni domet od 12 metara, zaštita IP55, horizontalno usmjeravanje glave i širok raspon vremena rada čine ga posebno praktičnim u kućama, stambenim zajednicama, trgovinama i drugim instalacijama gdje je potrebno automatski upravljati vanjskom rasvjetom ili rasvjetom komunikacijskih zona.

Važno: priključeno opterećenje mora poštovati granice koje je odredio Orbis za svaku tehnologiju rasvjete. Detektor se mora instalirati i povezati prema uputama proizvođača i važećim električnim propisima.
