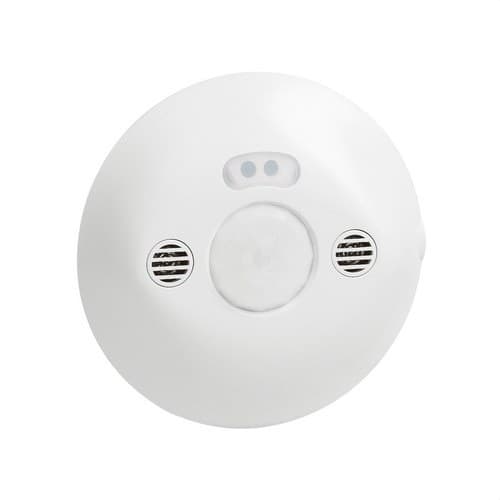

PIR/US detektor pokreta 360º domet 8m ugradnja u strop

Legrand 048806 detektor pokreta i prisutnosti stropni je senzor s dvostrukom tehnologijom koji kombinira pasivne infracrvene zrake i ultrazvuk za automatsko upravljanje rasvjetom. Nudi pokrivenost od 360 stupnjeva i promjer detekcije do 8 metara pri visini ugradnje od 2,5 metra, pružajući precizno otkrivanje prisutnosti u uredima, konferencijskim dvoranama, učionicama i drugim radnim prostorima.

Zahvaljujući kombinaciji obje tehnologije detekcije, senzor poboljšava osjetljivost na kretanje i prisutnost u situacijama u kojima konvencionalni detektor može biti manje učinkovit. Također nadzire razinu prirodnog osvjetljenja kako bi upravljao uključivanjem rasvjetnih tijela prema konfiguriranim uvjetima, pridonoseći optimizaciji potrošnje energije.

Legrand detektor prisutnosti s dvostrukom tehnologijom

Referenca 048806 pripada Legrandovoj seriji Mosaic i istodobno koristi dva sustava detekcije:

• Pasivni infracrveni senzori: otkrivaju promjene toplinskog zračenja uzrokovane kretanjem osoba unutar nadziranog područja.
• Ultrazvuk: omogućuje detekciju prisutnosti putem promjena koje nastaju u ultrazvučnim valovima unutar prostora.

Istodobna uporaba oba sustava pruža visoku osjetljivost detekcije i pokrivenost posebno prikladnu za radne prostore u kojima se mogu pojavljivati pokreti različitog intenziteta.

Pokrivenost od 360 stupnjeva i promjer od 8 metara

Detektor nudi horizontalni kut detekcije od 360 stupnjeva. Instaliran na optimalnoj visini od 2,5 metra, pruža kružno područje detekcije do 8 metara promjera.

Prema tehničkim podacima tvrtke Legrand, maksimalni bočni domet iznosi približno 4 metra, a prednji domet može doseći do 6 metara, stvarajući ukupnu zonu detekcije od 8 metara promjera na podu.

Kada se u istom prostoru instalira više detektora, Legrand preporučuje optimalnu udaljenost od približno 6 metara između senzora.

Posebno prikladno za urede i radne prostore

Legrand preporučuje ovaj detektor za zone koje imaju prirodno osvjetljenje, kao što su pojedinačni uredi, otvoreni uredi, konferencijske dvorane, učionice i drugi profesionalni prostori.

Senzor istodobno nadzire prisutnost osoba i razinu ambijentalnog osvjetljenja kako bi upravljao krugom rasvjete samo kada je to potrebno prema izvršenoj konfiguraciji.

Upravljanje rasvjetom prema prisutnosti i osvijetljenosti

Osim detekcije kretanja i prisutnosti, Legrand 048806 omogućuje podešavanje praga osvijetljenosti koji određuje ponašanje rasvjete.

Raspon podešavanja razine osvijetljenosti iznosi između 5 i 1.275 luksa, što omogućuje prilagodbu odziva detektora različitim razinama prirodnog svjetla.

Na taj se način može izbjeći nepotrebno uključivanje rasvjetnih tijela kada je količina dostupnog svjetla u prostoru dovoljna.

Podesiva osjetljivost detekcije

Osjetljivost detektora može se konfigurirati kako bi odgovarala specifičnim karakteristikama prostora i predviđenoj namjeni.

Legrand predviđa podešavanje glavnih parametara pomoću kompatibilnih alata za konfiguraciju, omogućujući precizno podešavanje izravno tijekom instalacije.

Konfigurabilna vremenska odgoda

Detektor omogućuje podešavanje vremena tijekom kojeg rasvjeta ostaje uključena nakon detekcije.

Prema tehničkim karakteristikama proizvoda, minimalno vrijeme uključivanja može se podesiti od 5 sekundi, a maksimalni radni ciklus doseže 59 minuta.

To omogućuje prilagodbu rada zonama s različitim obrascima zauzetosti, od prolaznih područja do prostorija u kojima korisnici borave dulje vrijeme.

Automatski rad prema zauzetosti

U načinu rada prema zauzetosti, sustav može automatski upravljati uključivanjem i isključivanjem rasvjete prema detektiranoj prisutnosti i konfiguriranim uvjetima osvijetljenosti.

Ova automatizacija omogućuje smanjenje vremena tijekom kojeg su rasvjetna tijela nepotrebno uključena, osobito u prostorima koji se koriste povremeno.

Mogućnost rada u načinu odsutnosti

Detektor se također može koristiti s kompatibilnim tipkalom za rad u načinu odsutnosti. U ovoj konfiguraciji uključivanje se obavlja ručno putem tipkala, a isključivanje se može obaviti ručno ili automatski kada završi razdoblje zauzetosti.

Legrand kao kompatibilno tipkalo za ovu primjenu navodi referencu 077040.

Napajanje od 230 volti s nulom

Legrand 048806 koristi spoj s 3 vodiča s nulom i radi s nazivnim naponom od 230 volti izmjenične struje.

Podržana radna frekvencija iznosi između 50 i 60 herca.

Njegova potrošnja električne energije u stanju pripravnosti iznosi približno 0,8 vata, što omogućuje trajno aktivne funkcije detekcije uz nisku potrošnju.

Preklopna snaga do 2.000 vata

Važeći tehnički list tvrtke Legrand navodi maksimalnu preklopnu snagu od 2.000 vata za uređaj.

Također je navedena maksimalna početna struja od 8,5 ampera. Priključeno opterećenje uvijek treba odabrati uz poštivanje tih vrijednosti i posebnih karakteristika korištene tehnologije rasvjete.

Ugradnja ugradnjom u spušteni strop

Detektor je prvenstveno dizajniran za ugradnju u strop. Može se izravno pričvrstiti u spušteni strop pomoću uključenih montažnih kandži.

Također se može ugraditi u Batibox kutiju dubine 50 milimetara, nudeći različite mogućnosti integracije u instalacijski sustav zgrade.

Mogućnost nadžbukne ugradnje

Iako je proizvod prvenstveno predviđen za ugradbenu montažu, Legrand omogućuje nadžbuknu ugradnju na strop pomoću posebnog pribora referenca 048875.

Ta mogućnost olakšava uporabu detektora u obnovama ili prostorima gdje nije moguće izvesti ugradbenu montažu.

Priključivanje putem automatskih stezaljki

Legrand 048806 ima automatske stezaljke koje olakšavaju i ubrzavaju ožičenje tijekom instalacije.

Ovaj sustav uklanja potrebu za klasičnim zatezanjem vijcima na priključcima detektora i osigurava brzo i sigurno spajanje kada se koriste odgovarajući vodiči.

Konfiguracija pomoću Legrand alata

Parametri detektora mogu se precizno podešavati pomoću Legrand alata za konfiguraciju referenca 088240.

Ova mogućnost omogućuje prilagodbu čimbenika kao što su osjetljivost i razina osvijetljenosti na samom mjestu ugradnje kako bi se dobio prikladniji odziv za dimenzije, okolišne uvjete i način uporabe svakog prostora.

Zaštita IP20 za unutarnju uporabu

Detektor ima stupanj zaštite IP20 i prvenstveno je namijenjen unutarnjim instalacijama u suhim okruženjima.

Njegova radna temperatura okoline kreće se između -5 i 45 stupnjeva Celzija, što omogućuje uporabu u uobičajenim uvjetima ureda, obrazovnih ustanova, konferencijskih dvorana i drugih unutarnjih zgrada.

Bijelo kućište od termoplastike

Tijelo senzora izrađeno je od bijelog termoplastičnog materijala, s sjajnom završnom obradom i nijansom sličnom RAL 9003.

Njegov diskretan dizajn olakšava vizualnu integraciju u bijele stropove uobičajene u uredima, poslovnim prostorima i tercijarnim objektima.

Tehničke karakteristike Legrand 048806

• Marka: Legrand.
• Serija: Mosaic.
• Referenca: 048806.
• EAN kod: 3245060488062.
• Vrsta proizvoda: detektor pokreta i prisutnosti za rasvjetu.
• Tehnologija detekcije: pasivni infracrveni senzori i ultrazvuk.
• Kut detekcije: 360 stupnjeva.
• Promjer pokrivenosti: 8 metara.
• Optimalna visina ugradnje: 2,5 metra.
• Maksimalni bočni domet: 4 metra.
• Maksimalni prednji domet: 6 metara.
• Optimalna udaljenost između detektora: 6 metara.
• Upravljanje prema razini prirodnog svjetla: da.
• Podesiva osjetljivost: da.
• Podesivi prag osvijetljenosti: između 5 i 1.275 luksa.
• Minimalno vrijeme uključivanja: 5 sekundi.
• Maksimalno konfigurirano vrijeme rada: 59 minuta.
• Nazivni napon: 230 volti izmjenične struje.
• Frekvencija: između 50 i 60 herca.
• Vrsta priključka: 3 vodiča s nulom.
• Maksimalna preklopna snaga: 2.000 vata.
• Maksimalna početna struja: 8,5 ampera.
• Potrošnja u pripravnosti: 0,8 vata.
• Električni priključak: automatske stezaljke.
• Vrsta montaže: ugradbena u strop.
• Izravno pričvršćivanje u spušteni strop: da, pomoću uključenih kandži.
• Ugradnja u kutiju: kompatibilno s Batibox kutijom dubine 50 milimetara.
• Nadžbukna montaža: moguća s Legrand priborom 048875.
• Stupanj zaštite: IP20.
• Radna temperatura okoline: između -5 i 45 stupnjeva Celzija.
• Materijal: termoplastika.
• Boja: bijela.
• Slična boja: RAL 9003.
• Daljinsko upravljanje: da.
• Kompatibilni alat za konfiguraciju: Legrand 088240.
• Način odsutnosti putem tipkala: da.
• Kompatibilno tipkalo koje navodi Legrand: referenca 077040.

Precizna detekcija za automatizaciju rasvjete

Legrand 048806 kombinira pasivne infracrvene zrake i ultrazvuk kako bi pružio detekciju prisutnosti od 360 stupnjeva u prostorima promjera do 8 metara. Dvostruka tehnologija omogućuje poboljšanu detekciju u uredima, konferencijskim dvoranama, učionicama i otvorenim prostorima gdje se želi pouzdano automatizirati rasvjeta.

Njegovo podešavanje osjetljivosti i osvijetljenosti, konfigurabilna vremenska odgoda, niska potrošnja u pripravnosti, priključivanje putem automatskih stezaljki i različite mogućnosti montaže omogućuju prilagodbu detektora konkretnim potrebama svake instalacije i iskorištavanje dostupnog prirodnog svjetla za smanjenje nepotrebnog uključivanja.
