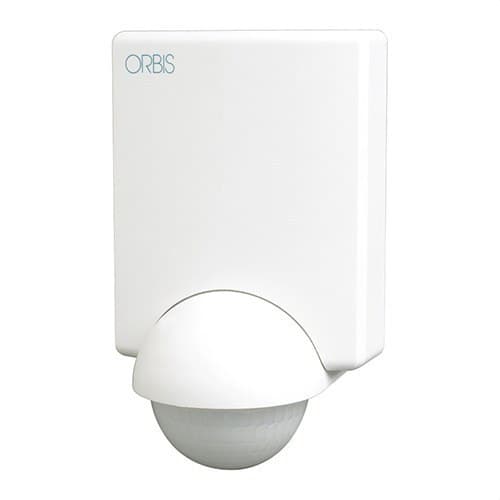

Detektor pokreta PROXIMAT ZIDNI 12M FT.15M(7,5+7,5)KUT 240° 5-2000 LUX VREMENSKO PODEŠAVANJE:

Detektor pokreta Orbis PROXIMAT, referenca OB132312, infracrveni je PIR senzor dizajniran za automatizaciju rasvjetnih krugova detekcijom osoba u prolaznim zonama. Montira se nadžbukno na zid i nudi širok kut detekcije od 240°, s frontalnim dometom do 12 metara i ukupnom bočnom pokrivenošću do 15 metara pri 20 °C.

Njegova se glava može vodoravno zakretati do 180° kako bi se polje detekcije usmjerilo prema željenom području. Osim toga, omogućuje podešavanje vremena rada između 10 sekundi i 10 minuta, podešavanje razine osvijetljenosti između 5 i 2000 luxa te prilagodbu osjetljivosti detektora. Stupanj zaštite IP45 omogućuje uporabu i u unutarnjim prostorima i na prikladnim vanjskim lokacijama.

Široko polje detekcije od 240°

Orbis PROXIMAT nudi kut detekcije od 240°, posebno prikladan za nadzor većih područja iz zidne instalacije. Na približnoj visini od 2,5 metra i pri temperaturi okoline od 20 °C doseže do 12 metara u frontalnom smjeru i 15 metara bočne pokrivenosti.

Bočna pokrivenost proteže se približno 7,5 metara na svaku stranu detektora. Stvarne performanse mogu varirati ovisno o temperaturi okoline, visini ugradnje, orijentaciji senzora i smjeru u kojem osoba prolazi kroz detekcijske zrake.

Glava podesiva do 180°

Detektorska glava može se vodoravno zakretati do 180°, što omogućuje pomicanje područja detekcije prema konkretnom prostoru koji se želi nadzirati. Ova značajka olakšava prilagodbu ulazima, hodnicima, fasadama, podestima, trijemovima i drugim konfiguracijama u kojima se detektor ne može ugraditi izravno ispred prolazne zone.

Orbis preporučuje visinu montaže između 2 i 3 metra za odgovarajuću detekciju.

Ugradnja na zid, kut ili ugao

PROXIMAT je dizajniran za nadžbuknu montažu i može se ugraditi na ravni zid, u kut ili ugao. Proizvođač isporučuje posebne pribore za pričvršćivanje kako bi se olakšale takve konfiguracije.

Ova svestranost omogućuje prilagodbu detektora različitim geometrijama zgrada i pravilno usmjeravanje njegova polja detekcije bez dodatnih nosača.

Podesivo vrijeme rada od 10 sekundi do 10 minuta

Vrijeme tijekom kojeg je strujni krug uključen nakon detekcije pokreta može se podešavati od približno 10 sekundi do 10 minuta.

Kratko razdoblje prikladno je za zone brzog prolaza, dok dulja vremena omogućuju da rasvjeta ostane aktivna na ulazima, stubištima, hodnicima ili u zonama u kojima se korisnici zadržavaju dulje.

Nakon isteka vremena rada, detektor ima kratko razdoblje neaktivnosti od približno 3 sekunde prije ponovnog početka detekcije.

Podešavanje osvijetljenosti između 5 i 2000 luxa

PROXIMAT uključuje podesivi sumrak-senzor između 5 i 2000 luxa. Ova funkcija omogućuje određivanje razine ambijentalnog osvjetljenja ispod koje se krug treba aktivirati kada se detektira pokret.

Može se konfigurirati za rad uglavnom noću ili pri slabom svjetlu, čime se izbjegavaju nepotrebna uključivanja kada je prirodno osvjetljenje dovoljno.

Podesiva osjetljivost detekcije

Osim podešavanja vremena i osvijetljenosti, detektor ima poseban selektor za promjenu osjetljivosti detekcije. Na taj se način ponašanje senzora može prilagoditi dimenzijama i karakteristikama nadziranog područja.

Osjetljivost bilo kojeg PIR detektora može se smanjiti kada se temperatura okoline približi tjelesnoj temperaturi, što treba uzeti u obzir pri procjeni stvarnog dometa u određenim uvjetima.

Ograničivači za prilagodbu područja detekcije

PROXIMAT se isporučuje s dva ograničivača polja koji omogućuju blokiranje određenih sektora leće. Elementi se mogu prilagoditi kako bi se izbjegla detekcija u određenim smjerovima i smanjila aktiviranja izvan zone koju se želi nadzirati.

Ova mogućnost posebno je korisna kada je detektor postavljen blizu prometnih zona izvan instalacije, vrata, prozora ili drugih prostora koji ne bi smjeli uzrokovati uključivanje.

Relej s preklapanjem pri prolazu kroz nulu

Detektor ima relej s preklapanjem pri prolazu kroz nulu, tehnologiju namijenjenu poboljšanju upravljanja određenim elektroničkim opterećenjima kao što su LED rasvjetna tijela, fluorescentne svjetiljke i štedne žarulje.

Kontakt nudi prekidnu moć od 10 A pri 230 V AC s cos φ = 1.

Kapacitet za različite tehnologije rasvjete

Orbis navodi različita maksimalna preporučena opterećenja ovisno o tehnologiji priključenoj na detektor.

• Žarulje sa žarnom niti: do 2000 W.
• Fluorescentne žarulje: do 1300 VA.
• Niskonaponske halogene žarulje: do 1300 VA.
• Halogene žarulje 230 V: do 2000 W.
• Štedne žarulje: do 1300 VA.
• LED rasvjeta: do 500 VA.

LED indikator stanja

PROXIMAT ima LED indikator koji svijetli kada uređaj detektira pokret. Ovaj signal olakšava provjeru rada tijekom ugradnje i podešavanja područja pokrivenosti.

Zaštita IP45

Detektor ima stupanj zaštite IP45 prema EN 60529, što pruža zaštitu od prodora čvrstih tijela i od mlazova vode unutar uvjeta utvrđenih tom klasifikacijom.

Njegova radna temperatura iznosi od -10 do +40 °C, pa se može koristiti u različitim stambenim, zajedničkim i profesionalnim primjenama.

Primjene detektora Orbis PROXIMAT

Njegov veliki domet i mogućnost orijentacije čine PROXIMAT prikladnim za automatizaciju rasvjete u brojnim prolaznim zonama.

• Ulazi i pristupi zgradama.
• Stubišta i podesti.
• Hodnici i koridori.
• Trijemovi i nadstrešnice.
• Fasade i zaštićeni vanjski pristupi.
• Garaže i zajedničke zone.
• Trgovački prostori i uredi.
• Javne zgrade.
• Kompatibilne industrijske i poljoprivredne instalacije.

Tehničke karakteristike Orbis PROXIMAT OB132312

• Marka: Orbis.
• Referenca: OB132312.
• Model: PROXIMAT.
• Vrsta: detektor pokreta za rasvjetu.
• Tehnologija: PIR infracrvena detekcija.
• Montaža: nadžbukno na zid, u kut ili ugao.
• Kut detekcije: 240°.
• Vodoravna rotacija glave: 180°.
• Frontalni domet: do 12 m pri 20 °C.
• Bočni domet: do 15 m pri 20 °C, približno 7,5 + 7,5 m.
• Referentna visina za polje detekcije: 2,5 m.
• Preporučena visina montaže: između 2 i 3 m.
• Vrijeme rada: približno od 10 s do 10 min.
• Impulsna funkcija: dostupna prema konfiguraciji serije.
• Svjetlosna osjetljivost: podesiva od 5 do 2000 luxa.
• Osjetljivost detekcije: podesiva.
• Ograničivači polja detekcije: 2 uključena.
• Napajanje: 230 V AC.
• Frekvencija: 50 Hz.
• Prekidna moć: 10 A pri 230 V AC, cos φ = 1.
• Relej s prolazom kroz nulu: da.
• Vlastita potrošnja: približno 1 W (8 VA).
• Maksimalno opterećenje sa žarnom niti: 2000 W.
• Maksimalno fluorescentno opterećenje: 1300 VA.
• Maksimalno halogeno niskonaponsko opterećenje: 1300 VA.
• Maksimalno halogeno opterećenje 230 V: 2000 W.
• Maksimalno opterećenje štednih žarulja: 1300 VA.
• Maksimalno LED opterećenje: 500 VA.
• LED indikator detekcije: da.
• Stupanj zaštite: IP45.
• Radna temperatura: -10 do +40 °C.

Automatizacija rasvjete s velikom pokrivenošću

Orbis PROXIMAT OB132312 ističe se kombinacijom širokog polja detekcije od 240° s do 12 metara frontalnog dometa i 15 metara bočne pokrivenosti. Vodoravna orijentacija glave i uključeni ograničivači omogućuju prilagodbu nadziranog područja konkretnim karakteristikama svake instalacije.

Podesivo vrijeme rada, sumrak-senzor od 5 do 2000 luxa i kompatibilnost s LED opterećenjima do 500 VA omogućuju automatizaciju rasvjete pristupa i prolaznih zona bez nepotrebnog ostavljanja svjetiljki uključenima kada nisu potrebne.

Važno: navedeni domet postiže se u referentnim uvjetima koje je utvrdio Orbis i može varirati ovisno o temperaturi, visini, orijentaciji i smjeru kretanja. Električna instalacija mora se izvesti prema uputama proizvođača i uz poštivanje navedenih maksimalnih opterećenja.
