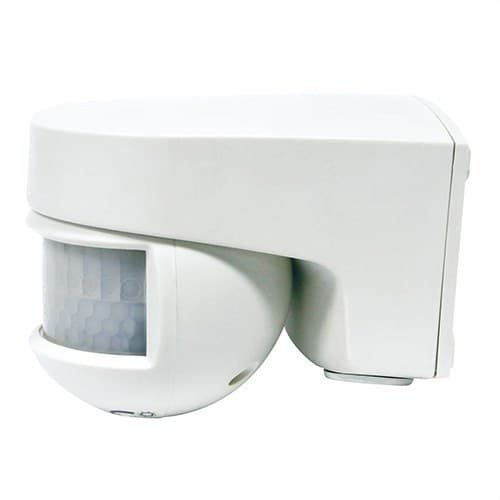

Detektor pokreta Isimat+SB.ZID ORIJENT.200° PODRUČJE DETEKCIJE: FT.12M BOČNO 8M(4+4)A 20°C 5-2000

Detektor pokreta Orbis ISIMAT+, referenca OB134112, dizajniran je za automatizaciju rasvjetnih krugova pomoću PIR infracrvene detekcije. Montira se površinski na zid i pruža širok kut detekcije od 200°, s dometom do 12 metara frontalno i 8 metara bočno pri 20 °C.

Njegova podesiva glava omogućuje horizontalnu rotaciju do 180°, što olakšava prilagodbu područja detekcije ulazima, fasadama, nadstrešnicama, spremištima, odmorištima i drugim prolaznim zonama. Osim toga, omogućuje podešavanje vremena rada između 3 sekunde i 30 minuta te odabir praga osvijetljenosti između 5 i 2000 luksa. Zaštita IP55 čini ga posebno prikladnim za vanjske i unutarnje instalacije izložene zahtjevnim okolišnim uvjetima.

Široki kut detekcije od 200°

Orbis ISIMAT+ uključuje dva PIR senzora i nudi pokrivenost od 200°, znatno proširujući nadzirano područje pri zidnoj ugradnji. Ova konfiguracija omogućuje detekciju pokreta ispred uređaja i sa strane.

Pri referentnoj temperaturi okoline od 20 °C, Orbis navodi maksimalni frontalni domet od 12 metara i bočnu pokrivenost od 8 metara. Maksimalna visina ugradnje iznosi 3 metra, a preporučeni položaj je između 2 i 3 metra.

Horizontalno podesiva glava do 180°

Glava ISIMAT+ može se horizontalno zakretati do 180°, što omogućuje usmjeravanje zone detekcije prema području koje se doista želi nadzirati. Ova značajka olakšava prilagodbu geometriji fasada, ulaza i komunikacijskih zona bez potrebe da detektor bude potpuno usmjeren prema prolaznom području.

Stvarni domet može varirati ovisno o visini ugradnje, odabranoj orijentaciji, temperaturi okoline i smjeru kretanja osoba u odnosu na PIR senzore.

Podesivo vrijeme rada od 3 sekunde do 30 minuta

Vrijeme tijekom kojeg krug ostaje aktiviran nakon detekcije pokreta može se podešavati između 3 sekunde i 30 minuta. Ovaj široki raspon omogućuje konfiguraciju detektora za zone brzog prolaza kao i za prostore u kojima je potrebno dulje održavanje rasvjete uključenom.

Podešavanje se vrši izravno na samom detektoru, što olakšava prilagodbu tijekom puštanja instalacije u rad.

Podešavanje osvijetljenosti između 5 i 2000 luksa

ISIMAT+ uključuje kontrolu razine ambijentalnog svjetla. Prag aktivacije može se podešavati između 5 i 2000 luksa, tako da se rasvjetni krug aktivira pokretom samo kada je osvijetljenost ispod odabrane vrijednosti.

Ova funkcija pomaže izbjeći nepotrebna uključivanja tijekom sati s dovoljno prirodnog svjetla i prilagoditi ponašanje detektora svakoj lokaciji.

IP55 zaštita za vanjsku uporabu

Orbis ISIMAT+ ima stupanj zaštite IP55 prema EN 60529, što pruža zaštitu od prašine i mlazova vode. Stoga je spreman za odgovarajuće vanjske instalacije, a može se koristiti i u unutarnjim prostorima.

Njegova normalna radna temperatura iznosi između -20 i 40 °C. Orbis također navodi radne granice između -30 i 50 °C te raspon skladištenja i transporta između -35 i 60 °C.

Preklapanje pri prolazu kroz nulu

Detektor uključuje detekciju prolaza kroz nulu za preklapanje opterećenja u točki blizu prolaza električnog vala kroz nulu. Ovo rješenje posebno je korisno pri radu s određenim elektroničkim opterećenjima i doprinosi smanjenju električnih naprezanja tijekom preklapanja.

ISIMAT+ upravlja jednim krugom i nudi prekidnu moć od 10 A pri 230 V AC s cos φ = 1.

Kompatibilan s različitim tehnologijama rasvjete

Orbis navodi različita maksimalna preporučena opterećenja ovisno o vrsti rasvjete povezane na detektor:

• Žarulje sa žarnom niti: do 2000 W.
• Fluorescentne žarulje: do 1200 VA.
• Niskonaponske halogene žarulje na 12 V AC: do 1200 VA.
• Halogene žarulje na 230 V AC: do 2000 W.
• Štedne žarulje: do 1200 VA.
• Downlight rasvjeta: do 1200 VA.
• LED rasvjeta: do 400 VA.

Napajanje od 230 V i niska potrošnja

ISIMAT+ radi s napajanjem od 230 V AC ±10% i frekvencijom 50/60 Hz. Njegova vlastita potrošnja iznosi približno 1 W, odnosno 6 VA.

Priključivanje se vrši pomoću vijčanih stezaljki i prihvaća vodiče presjeka između 0,75 i 1,5 mm².

Kompaktan format za zidnu montažu

Detektor ima približne dimenzije 72 x 80 x 100 mm i neto masu od 155 g. Predviđen je za površinsku ugradnju na glatki zid, uz lako dostupne elemente potrebne za pravilno usmjeravanje i konfiguraciju detektora.

Primjena Orbis ISIMAT+

Njegov široki kut od 200°, zaštita IP55 i domet do 12 metara čine ga posebno prikladnim za automatizaciju rasvjete u unutarnjim i vanjskim zonama gdje se želi da svjetiljke rade samo kada se detektira pokret.

• Ulazi i pristupi kućama.
• Fasade i trijemovi.
• Natkriveni prolazi.
• Spremišta.
• Odmorišta i stubišta.
• Hodnici i komunikacijske zone.
• Garaže i zajedničke zone.
• Pristupi trgovinama i zgradama.

Tehničke karakteristike Orbis ISIMAT+ OB134112

• Marka: Orbis.
• Referenca: OB134112.
• Model: ISIMAT+.
• Vrsta: detektor pokreta za upravljanje rasvjetom.
• Tehnologija detekcije: PIR.
• Broj senzora: 2.
• Broj krugova: 1.
• Ugradnja: površinska na zid.
• Kut detekcije: 200°.
• Horizontalna rotacija: do 180°.
• Frontalni domet: do 12 m pri 20 °C.
• Bočni domet: do 8 m pri 20 °C.
• Maksimalna visina ugradnje: 3 m.
• Preporučena visina: između 2 i 3 m.
• Vrijeme rada: od 3 sekunde do 30 minuta.
• Svjetlosna osjetljivost: podesiva od 5 do 2000 luksa.
• Napajanje: 230 V AC ±10%.
• Frekvencija: 50/60 Hz.
• Prekidna moć: 10 A pri 230 V AC, cos φ = 1.
• Detekcija prolaza kroz nulu: da.
• Vlastita potrošnja: približno 1 W (6 VA).
• Maksimalno opterećenje žarulja sa žarnom niti: 2000 W.
• Maksimalno opterećenje fluorescentnih žarulja: 1200 VA.
• Maksimalno opterećenje halogenih 12 V AC: 1200 VA.
• Maksimalno opterećenje halogenih 230 V AC: 2000 W.
• Maksimalno opterećenje štednih žarulja: 1200 VA.
• Maksimalno opterećenje downlighta: 1200 VA.
• Maksimalno opterećenje LED rasvjete: 400 VA.
• Stupanj zaštite: IP55 prema EN 60529.
• Klasa zaštite: Klasa II u pravilnim uvjetima montaže.
• Radna temperatura: -20 do 40 °C.
• Radne granice: -30 do 50 °C.
• Temperatura transporta i skladištenja: -35 do 60 °C.
• Priključak: vijčane stezaljke.
• Presjek vodiča: 0,75-1,5 mm².
• Dimenzije: 72 x 80 x 100 mm.
• Neto masa: 155 g.

Automatsko upravljanje rasvjetom sa širokom pokrivenošću

Orbis ISIMAT+ OB134112 kombinira pokrivenost od 200°, dva PIR senzora, horizontalno usmjeravanje i domet do 12 metara za učinkovitu automatizaciju rasvjete u prolaznim zonama. Neovisno podešavanje vremena i osvijetljenosti omogućuje prilagodbu rada konkretnim potrebama svake instalacije.

Njegova zaštita IP55, preklapanje pri prolazu kroz nulu i kompatibilnost s LED rasvjetom do 400 VA upotpunjuju detektor koji je posebno svestran za domove, zajednice, trgovine i druge instalacije gdje se želi uključivati rasvjeta samo kada je potrebna.

Važno: navedeni domet odnosi se na referentne uvjete koje je odredio Orbis i može varirati ovisno o temperaturi okoline, visini, orijentaciji i smjeru kretanja. Električna instalacija mora se izvesti prema uputama proizvođača i uz poštivanje preporučenih maksimalnih opterećenja.
